飞机结构修理
民航飞机结构维修个人年终总结及工作计划怎么写
民航飞机结构维修个人年终总结及工作计划怎么写个人年终总结：今年，我在民航飞机结构维修岗位上面临了各种挑战和机会。
通过不断学习与实践，我取得了一定的成绩和经验。
在这里，我将总结一下我的工作表现和成果。
首先，在过去的一年中，我深入学习了飞机结构修理和维护的相关知识，并与同事们进行了良好的团队合作。
我积极参与各类维修项目，提高了自己的技术能力。
在日常工作中，我注重与客户进行良好的沟通，以确保他们对维修工作的满意度。
其次，我积极提出了一些改进和优化的建议，以提高工作效率和质量。
我参与制定了一些新的工作流程，并指导同事们按照这些流程进行操作。
这些改进措施得到了良好的反馈，提高了维修工作的效率和准确性。
此外，我还积极参加了相关的培训和学习活动，不断提高自己的专业知识和技能。
我参加了行业内的研讨会和技术论坛，与其他维修人员进行交流和学习。
这些活动使我对飞机结构维修行业有了更深入的了解，并丰富了我的专业知识。
然而，在工作过程中，我也发现了自己的一些不足之处。
首先，我有时候会过于追求快速完成任务，导致工作中出现一些细小的差错。
其次，我在沟通和协调能力方面还有待提高。
有时候，我在与客户或同事交流时表达不够清晰，导致误解或者出现问题。
对于明年的工作，我制定了以下几点计划来进一步提高自己的综合能力：1. 继续学习和掌握新的维修技术和工艺，不断提高专业能力；2. 加强与客户和同事的沟通与协调能力，提高工作效率和质量；3. 持续参加行业内的培训和学习活动，保持对行业前沿技术的了解；4. 注重个人职业素养的提升，包括团队合作能力、解决问题的能力等；5. 积极参与企业内部的改进项目，提出创新和改进的建议，共同提升团队整体绩效。
通过努力和实践，我相信我会在明年取得更好的工作成绩，并为民航飞机结构维修事业做出更大的贡献。
以上是我个人的年终总结及工作计划，我会根据计划的内容逐步实施，并努力提升自己的业务能力和综合素质。
感谢公司对我的支持与信任，期待能够在新的一年为公司的发展贡献更多价值。
飞机复合材料的修理方法—复合材料结构修理方法
适用范围
在复合材料结构修理中，机械连接修理适用于被修理件较厚 且对气动外形要求不高的结构件以及外场快速修理。
根据连接紧固件的种类，机械连接修理可细分为螺接修理 和铆接修理。
修理主要考虑因素
01 补片的材料种类及厚度； 02 紧固件种类、数量； 03 紧固件排列方式； 04 正确的制孔工艺； 05 制孔对原结构强度造成的影响； 06 紧固件的装配与密封。
补片材料
• 补片材料可以是金属板或者复合材料预固化层合板。金属 板材料一般为钛合金板、不锈钢板或者铝合金板。
• 当铝合金板与碳纤维复合材料连接在一起时，需采取电偶 腐蚀防护措施。通常采用在铝合金板与碳纤维结构之间铺 一层玻璃纤维布或涂一层密封胶使它们隔开。
气动外形要求
对于飞机气动敏感区域的外部加强修理，一般需要采用埋头紧固件。 此时补片必须有足够的厚度，以便安装埋头紧固件。
时，修理材料要与固化温度要匹配
修理方法决定因素
复合材料结构修理是否采用热修理以及采用哪种温度，除了取决于损 伤结构原来采用何种固化温度制造外，还要考虑到损伤的程度、结构 种类以及修理方法。如果损伤范围较小或者临时性修理，可采用低于 原固化温度的固化温度修理。
某机型副翼层合 板修理方案
修理工作流程
➢ 封装是抽真空、加热固化前的必要工序。
冷修理
在室温下固化的修理又称为冷修理。冷修理一般应用于 受载不大或者次要复合材料构件修理。为了缩短树脂的 固化时间，有的时候冷修理也采用加热固化，但通常加 热温度不超过150oF。
冷修理一般不用在高应力区和主要结构件的修理上。
热修理
需要在一定温度下加热固化的修理又称为热修理 加热温度：200oF～230oF、250oF和350oF 200～230oF温度适用于采用湿铺层料的修理 250oF和350oF两种温度适用于采用预浸料的修理 复合材料主要结构一般采用热修理。采用热修理
波音飞机结构修理基础知识
BWL——机身水线， 733飞机机身水线基准面0.00 为位于机身最低点以下148.50in处的假想水平面；
BBL——机身纵剖线，飞机左侧用LBBL描述，右 侧用RBBL描述 733飞机机身纵剖基准面0.00位于机身中轴线；
二、飞机结构组成
二、飞机结构组成
•
1. 2. 3. 4. 5.
现在的民用大飞机主体普遍采用的是框架 式结构，主要由一下几个原件构成 桁条 隔框 肋板 梁 蒙皮
三、常见飞机结构材料
• 美国铝合金牌号介绍 合金类别 主要合金元素 １ＸＸＸ 纯铝，含９９％以上的铝 ２ＸＸＸ 铝铜 ３ＸＸＸ 铝锰 ４ＸＸＸ 铝硅 ５ＸＸＸ 铝镁 ６ＸＸＸ 铝硅镁 ７ＸＸＸ 铝锌
三、常见飞机结构材料
• 包铝铝合金介绍 包铝是在基体上热轧焊合纯铝薄片，提 高抗腐蚀性及光洁表面。包铝编号是将 Alclad或Clad附加在铝合金编号之后。例 如，2024-T3Alclad或2024-T3clad。
三、常见飞机结构材料
铝合金在波音飞机上的应用情况 • 机身蒙皮 2024-T3 CLAD • 机身桁条 7075-T6 • 机身隔框 7075-T6 CLAD • 大翼下蒙皮 2024-T3 • 大翼下蒙皮 7075-T6
三、常见飞机结构材料
• 几种常见材料之间的替换关系
三、常见飞机结构材料
钛合金
三、常见飞机结构材料
•
铝合金的热处理 热处理过程通过加热和冷却使 材料取得既定的或更好的性能，通 常包括：
三、常见飞机结构材料
• 固溶处理——将材料加热到800-900℉（具 体温度由合金种类决定），保持充足时间， 使材料组织转变到过饱和的固溶状态。 • 淬火——在液体媒介中急速冷却（常使用 冷水），使合金中合金元素保持在过饱和 状态。 • 时效——时效用来增强淬火物件的强度， 可在室温（自然时效）或250-350℉（人工 时效）条件下进行。该过程可使一种或一 种以上的合金元素在过饱和状态下析出。
典型飞机修理-第6部分

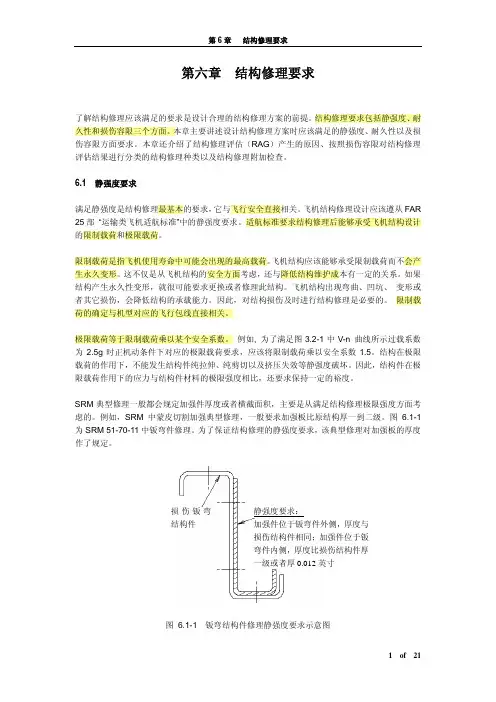

第六章 结构修理要求了解结构修理应该满足的要求是设计合理的结构修理方案的前提。
结构修理要求包括静强度、耐久性和损伤容限三个方面。
本章主要讲述设计结构修理方案时应该满足的静强度、耐久性以及损伤容限方面要求。
本章还介绍了结构修理评估（RAG ）产生的原因、按照损伤容限对结构修理评估结果进行分类的结构修理种类以及结构修理附加检查。
6.1 静强度要求满足静强度是结构修理最基本的要求，它与飞行安全直接相关。
飞机结构修理设计应该遵从FAR 25部 “运输类飞机适航标准”中的静强度要求。
适航标准要求结构修理后能够承受飞机结构设计的限制载荷和极限载荷。
限制载荷是指飞机使用寿命中可能会出现的最高载荷。
飞机结构应该能够承受限制载荷而不会产生永久变形。
这不仅是从飞机结构的安全方面考虑，还与降低结构维护成本有一定的关系。
如果结构产生永久性变形，就很可能要求更换或者修理此结构。
飞机结构出现弯曲、凹坑、 变形或者其它损伤，会降低结构的承载能力。
因此，对结构损伤及时进行结构修理是必要的。
限制载荷的确定与机型对应的飞行包线直接相关。
极限载荷等于限制载荷乘以某个安全系数。
例如, 为了满足图3.2-1中V-n 曲线所示过载系数为2.5g 时正机动条件下对应的极限载荷要求，应该将限制载荷乘以安全系数1.5。
结构在极限载荷的作用下，不能发生结构件纯拉伸、纯剪切以及挤压失效等静强度破坏。
因此，结构件在极限载荷作用下的应力与结构件材料的极限强度相比，还要求保持一定的裕度。
SRM 典型修理一般都会规定加强件厚度或者横截面积，主要是从满足结构修理极限强度方面考虑的。
例如，SRM 中蒙皮切割加强典型修理，一般要求加强板比原结构厚一到二级。
图 6.1-1为SRM 51-70-11中钣弯件修理。
为了保证结构修理的静强度要求，该典型修理对加强板的厚度作了规定。
静强度要求：加强件位于钣弯件外侧，厚度与损伤结构件相同；加强件位于钣弯件内侧，厚度比损伤结构件厚一级或者厚0.012英寸损伤钣弯结构件图 6.1-1 钣弯结构件修理静强度要求示意图结构修理后的极限承载能力除了与结构件的厚度或者截面积有关，还决定于需要的紧固件类型和数量。
飞机结构修理的基本原则
飞机结构修理的基本原则1.引言1.1 概述飞机结构修理的基本原则概述：飞机作为一种复杂的机械装置，其结构具有关键的重要性。
由于日常使用、外部环境和意外事件等因素的影响，飞机结构可能会出现损坏或磨损等情况，需要进行修理。
飞机结构修理的基本原则是保证飞机的安全性和性能，并延长其使用寿命。
飞机结构修理的基本原则包括以下几个方面：首先，修理必须符合适用的法规和标准。
飞机结构修理需要遵守相关的法律法规和行业标准，以确保修理工作的合法性和规范性。
这些法规和标准包括飞机制造商的技术文件、修理程序手册、修理标准和维修手册等。
其次，修理必须对飞机的结构进行全面的评估和分析。
在修理过程中，需要对飞机的结构进行全面的检查和评估，确定修理的范围和方法。
这包括使用适当的检测工具和技术，如超声波检测、磁粉探伤和光学检查等，以确保修理的准确性和有效性。
另外，修理必须使用合适的修理方法和材料。
根据飞机结构的类型和损伤的性质，选择合适的修理方法和修理材料，并按照飞机制造商的要求进行修理。
修理方法可以包括钣金修复、复合材料修复和焊接修复等，修理材料可以包括金属合金、树脂和复合材料等。
最后，修理必须进行严格的质量控制和验收。
修理过程中，需要进行严格的质量控制措施，确保修理的质量和可靠性。
修理完成后，必须进行严格的验收和航空权威机构的批准，以确保飞机结构修理符合相关要求和标准。
总之，飞机结构修理的基本原则是遵守法律法规和行业标准、全面评估和分析、使用合适的修理方法和材料，以及进行严格的质量控制和验收。
这些原则的遵循可以保证飞机的安全性和性能，延长其使用寿命，为飞行安全提供可靠的保障。
文章结构是指文章的组织方式和呈现顺序。
通过良好的文章结构，可以使文章的内容更加清晰、有条理，让读者更容易理解和掌握文章的主题和重点。
本文将按照以下结构进行展开：1.2 文章结构文章结构包括引言、正文和结论三个部分，每个部分都有其独特的功能和特点。
引言部分是文章的开篇，用来引入文章的主题和背景，并概述文章的内容和目的。
飞机复合材料结构修理总结

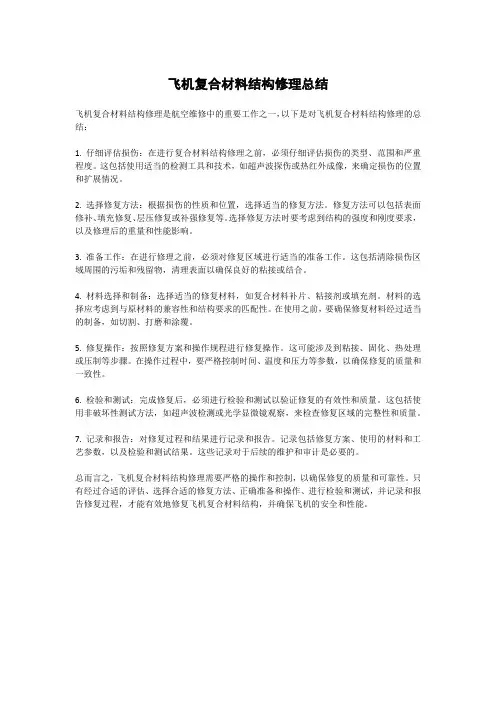

飞机复合材料结构修理总结飞机复合材料结构修理是航空维修中的重要工作之一，以下是对飞机复合材料结构修理的总结：1. 仔细评估损伤：在进行复合材料结构修理之前，必须仔细评估损伤的类型、范围和严重程度。
这包括使用适当的检测工具和技术，如超声波探伤或热红外成像，来确定损伤的位置和扩展情况。
2. 选择修复方法：根据损伤的性质和位置，选择适当的修复方法。
修复方法可以包括表面修补、填充修复、层压修复或补强修复等。
选择修复方法时要考虑到结构的强度和刚度要求，以及修理后的重量和性能影响。
3. 准备工作：在进行修理之前，必须对修复区域进行适当的准备工作。
这包括清除损伤区域周围的污垢和残留物，清理表面以确保良好的粘接或结合。
4. 材料选择和制备：选择适当的修复材料，如复合材料补片、粘接剂或填充剂。
材料的选择应考虑到与原材料的兼容性和结构要求的匹配性。
在使用之前，要确保修复材料经过适当的制备，如切割、打磨和涂覆。
5. 修复操作：按照修复方案和操作规程进行修复操作。
这可能涉及到粘接、固化、热处理或压制等步骤。
在操作过程中，要严格控制时间、温度和压力等参数，以确保修复的质量和一致性。
6. 检验和测试：完成修复后，必须进行检验和测试以验证修复的有效性和质量。
这包括使用非破坏性测试方法，如超声波检测或光学显微镜观察，来检查修复区域的完整性和质量。
7. 记录和报告：对修复过程和结果进行记录和报告。
记录包括修复方案、使用的材料和工艺参数，以及检验和测试结果。
这些记录对于后续的维护和审计是必要的。
总而言之，飞机复合材料结构修理需要严格的操作和控制，以确保修复的质量和可靠性。
只有经过合适的评估、选择合适的修复方法、正确准备和操作、进行检验和测试，并记录和报告修复过程，才能有效地修复飞机复合材料结构，并确保飞机的安全和性能。
航空器结构修理
(3)紧固件密封 螺栓类：涂密封剂湿安装。 铆钉：可以不涂密封剂安装(油箱区除外) 复合材料修理：紧固件需涂胶(BMS5-28)湿 安装，头部需压注密封剂进行密封。
• 3、增压舱的密封修理
• 工艺过程： • (1)清洁修理区，可用水膜试验检查表面清洁情况 • (2)在接触面上涂一层BMS10-11，I型防腐底漆，已 涂过底漆的接触面可不再涂底漆。 • (3)选用一种适用的BMS5-95密封剂。使用密封枪、 刮刀、滚子等给接触面涂该种密封剂(涂密封剂时 应顺一个方向，禁止来回刮抹)。 (4)在密封剂的施工期(粘接适用期)内安放修理件 (5)在密封剂挤出寿命期(能挤出的最长时间)内，安 装所有紧固件并在内部进行紧固件密封。
• 二、气动光滑性修理 • 在航空器结构维修中，应注意保持和恢复 航空器的流线型和蒙皮表面的光滑度，以保 持航空器具有良好的气动外形。蒙皮表面凹 陷以及改变结构外形轮廓或使表面变粗糙的 修理，都会降低飞机性能。
• 1、按照对气动力影响程序的不同，可把飞机外表面 划分为气动力敏感区和非气动力敏感区。 • 通常，飞机的气动力敏感区包括： • (1)机身前段和中段，一般是指从机头到中央翼后 梁附近区域以前的机身段； • (2)机翼上翼面从前缘至后梁中心线的区域，下翼 面从前缘至前梁中心线的区域； • (3)发动机吊舱吊架整流包皮区域； • (4)垂直安定面的左、右翼面从前缘到后梁中心线 处； • (5)水平安定面的上、下翼面从前缘到后梁中心线 处。 • 飞机表面的其他区域都是非气动力敏感区域。
ቤተ መጻሕፍቲ ባይዱ
• 为利用纯铝氧化膜对基体金属实现保护，在 铝合金结构件的制造过程中，采用滚压工艺 在铝合金结构件表面包覆上一层纯铝。这种 包覆纯铝的铝合金称为包铝铝合金。纯铝通 过滚压工艺渗入基体合金表面，成为基体合 金的一部分，包铝层通常占板厚的1.5～5%。
飞机主要结构件的损伤修理程序
飞机主要结构件的损伤修理程序基地结构修理适用1.去除损伤。
通常损伤去除程序按照SRM 51-10-02 进行。
2.高频涡流或其它NDT检查，确保所有损伤都已全部去除，并且损伤区域没有隐藏的裂纹。
3.测量损伤深度或者构件的最小剩余厚度，并且在工卡（NRC）上准确记录结果。
4.按照SRM的相应章节判断损伤是否为允许损伤并记录判断结果。
如果不是允许损伤，执行步骤5；如果是允许损伤，执行步骤6。
5.按照合法的适航文件进行损伤修理。
合法的适航文件包括：a.局方或者飞机型号审定当局颁发的适航指令；b.飞机制造厂家提供的各类手册、规范及其引用的国家或者行业标准；c.飞机制造厂家发布的服务通告、服务信函；d.局方颁布的有关法规文件中引用国家或者行业标准；e.其他行式的任何经局方批准的修理和改装技术文件。
注：任何飞机制造厂家提供的未经飞机型号审定当局批准或认可的技术支援类文件、函件等不被视为上述规定的持续适航文件，仅可作为申请局方对修理和改装的批准时辅助资料。
6.恢复表面涂覆层。
7.如果需要制作新构件，即按照BOEING的工程图或其他合法适航文件制作新构件（非自制件）时，应该有相应的工作单，由工程师、工作者、检验员签字后，将工作单附在NRC后面，新构件才可使用。
8.如果有比较复杂的操作步骤，比如热处理等，也应该有相应的工作单。
由工程师、工作者、检验员签字后附在NRC后面。
9.上述工作完成后，视需要准确填写结构DIR单。
说明：本程序适用于飞机主要结构件的中等或中等以上的损伤修理。
飞机主要结构件是指按SRM 51-00-04 定义的主要结构元件Principal Structural Elements (PSE) 。
主要包括机身蒙皮、隔框、桁条、龙骨梁、机翼结构等。
见下图白色未加阴影部位。
非主要结构元件，可以不执行此程序。
中等或中等以上的损伤是指损伤深度大于0.001英寸的损伤。
深度在0.001英寸以下的轻微损伤，例如小划痕、轻微的表面腐蚀等，可以不执行此程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
飞机结构修理飞机的机体结构通常就是由蒙皮与骨架等组成。
蒙皮用来构成机翼,尾翼与机身的外形,承受局部气动载荷,以及参与抵抗机翼,尾翼,机身的弯曲变形与扭转变形。
骨架包括纵向构件主要包括梁与桁条组成其作用主要就是承受机翼、尾翼、机身弯曲时所产生的拉力与压力;横向构件包括翼肋、隔框等,主要用来保持机翼、尾翼与机身的截面形状,并承受局部的空气动力, 各类飞机大部分以铝合金作为主要结构材料。
飞机上的蒙皮、梁、肋、桁条、隔框与起落架都可以用铝合金制造。
因为其密度小、强度高的优点,在航空材料中得以广泛的应用。
铝合金结构在使用过程不可避免地受到不同程度的损伤,如蒙皮破孔、梁缘条裂纹、框变形等,因而需要采取相应的方法加以修理,保证各个结构能够在使用中安全负载与工作。
主要介绍飞机铝合金蒙皮、梁、桁、框及肋等结构的维修方法1、飞机铝合金蒙皮蒙皮就是包围在机翼骨架外的维形构件,用粘接剂或铆钉固定于骨架上,形成机翼的气动力外形。
蒙皮用来构成机翼、尾翼与机身的外形,承受局部空气动力载荷,以及参与抵抗机翼、尾翼、机身的弯曲变形与扭转变形。
早期低速飞机的蒙皮就是布质的,而如今飞机的蒙皮多就是用硬铝板材制成的金属蒙皮。
机身蒙皮与机翼蒙皮的作用与构造相同。
如衍梁、衍条、蒙皮、隔框的不同组合、可以形成机身的不同构造形式。
如果蒙皮较厚,则衍梁、衍条、隔柜可以较弱;如果蒙皮较薄,则上述骨架也应该较强、较多。
2、梁的结构及特点翼梁翼梁就是最主要的纵向构件,它承受全部或大部分弯矩与剪力。
翼梁一般由凸缘、腹板与支柱构成(如图所示),剖面多为工字型。
翼梁固支在机身上。
凸缘通常由锻造铝合金或高强度合金钢制成,腹板用硬铝合金板材制成,与上下凸缘用螺钉或铆钉相连接。
凸缘与腹板组成工字型梁,承受由外载荷转化而成的弯矩与剪力。
桁条与桁梁衍条的形状、作用与机冀的衍条相似。
桁条就是用铝合金挤压或板材弯制而成,铆接在蒙皮内表面,支持蒙皮以提高其承载能力,并共同将气动力分布载荷传给翼肋。
衍梁的形状与衍条相似,但剖面尺才要大些,其作用与翼梁相似。
典型梁式机翼的结构长桁的结构及特点长桁(桁条)就是与蒙皮与翼肋相连的构件长桁(也称桁条)就是与蒙皮与翼肋相连的构件。
长桁上作用有气动载荷。
在现代机翼中它一般都参与机翼的总体受力—承受机翼弯矩引起的部分轴向力,就是纵向骨架中的重要受力构件之一。
除上述承力作用外,长桁与翼肋一起对蒙皮起一定的支持作用。
隔框的结构及特点隔框沿机头到机尾分布,数量很多,主要作用就是形成并保持机身的横剖面形状,同时它与析条、衍梁、蒙皮等连接在一起参加整体受力。
隔框的外形与剖面形状很多隔框又分普通隔框与加强隔框。
加强隔框须承受如机冀、尾翼、起落架、发动机通过接头传递而来的集中力。
故材料与结构都比普通隔框强。
翼肋的结构及特点形成并维持翼剖面之形状;并将纵向骨架与蒙皮连成一体;把由蒙皮与桁条传来的空气动力载荷传递给翼梁。
普通翼肋的作用就是将纵向骨架与蒙皮连成一体,把由蒙皮与桁条传来的空气动力载荷传递给翼梁,并保持翼剖面的形状。
加强翼肋就就是承受有集中载荷的翼肋。
加强翼肋虽也有上述作用,但其主要就是用于承受并传递自身平面内的较大的集中载荷或由于结构不连续(如大开口处)引起的附加载荷。
蒙皮的修理方法。
蒙皮的常见损伤:划伤、变形、裂纹与破孔等。
蒙皮损伤的后果:1、破坏了飞机的良好气动性能。
2、使损伤部位的蒙皮强度降低,承载能力下降。
3、危及飞行安全。
铝合金蒙皮分:单板蒙皮、整体壁板。
单板蒙皮(按厚度不同)分:薄板蒙皮、整体蒙皮。
2、1、1蒙皮轻微损伤的修理蒙皮轻微损伤:蒙皮某些部位产生轻微的鼓动、压坑或划伤等、①蒙皮鼓动的修理主要采用整形加强挖补更换蒙皮加强型材(或盒型材)的方向应垂直或平行于桁条,并至少与相邻的构件搭接一端根据蒙皮的形状与搭接形式将加强型材制出相应的下陷或弧度②蒙皮压坑的修理蒙皮上的压坑,主要就是破坏了蒙皮的光滑表面。
压坑微小,分布分散、且未破坏内部结构,则不必修理。
压坑较浅,范围较大,用无锐角且表面光滑的榔头与木顶块修整。
压坑较深,范围较小,不易整平时,可在压坑处钻直径为4～5mm孔,用适当的钢条打成钩形,拉起修平,然后用螺纹空心铆钉堵孔。
压坑较深,范围较大时,可在压坑处开直径为10～16mm的施工孔,用钩子钩住,锤击蒙皮四周使其恢复平整。
然后安装堵盖铆钉堵孔。
压坑较深,范围较大时,可在压坑处开直径为10～16mm的施工孔,用钩子钩住,锤击蒙皮四周使其恢复平整。
然后安装堵盖铆钉堵孔。
压坑较深,且出现棱角,整形比较困难。
修理方法:局部退火后,从棱角线周围,逐步向棱角线整形收缩。
为防止棱角线扩大与整形中出现大裂纹,钻2mm止裂孔,并打光孔边,整形至基本符合外形后,在棱角线上切口,在切口背面铆补加强片。
蒙皮裂纹的修理裂纹的危害蒙皮上的裂纹,降低了蒙皮的强度,且在受力过程中,裂纹还会因应力集中的缘故,继续扩展蒙皮裂纹的修理方法:①钻止裂孔②铆接加强钻止裂孔蒙皮上的裂纹较短时(一般小于5mm),可采用钻止裂孔(直径通常为1、5～2mm)的方法止裂。
止裂孔位置的重要性:如果裂纹孔没有钻在裂纹的尖端处,不能消除裂纹尖端应力场的奇异性,也就起不到作用。
止裂孔位置的第1种情况:(图1)止裂孔钻在裂纹的中间,没有把裂纹前缘去掉,在钻孔过程中,又可能在裂纹尖端附近造成新的微裂纹,起不到止裂作用。
止裂孔位置的第2种情况:(图2)止裂孔位置不正,没有消除裂纹尖端处应力的奇异性。
止裂孔位置的第3种情况:(图3)止裂孔的位置太靠前,这时裂纹的扩展方向捉摸不定,裂纹的扩展有可能偏到止裂孔的一侧去,起不到止裂作用。
止裂孔位置的第4种情况:(图4)止裂孔位置比较合理,消除了裂纹尖端应力的奇异性,起到止裂作用。
铆接加强蒙皮上的裂纹较长时,如果只采用钻止裂孔,只能消除裂纹尖端应力场的奇异性,但止裂孔处有较高的应力集中。
止裂孔处在交变载荷作用下,原裂纹还会继续扩展。
蒙皮上的裂纹较长时,除钻止裂孔外,还需在裂纹部位的内部铆补一块与蒙皮材料相同、厚度相等的加强片。
不具备从内部铆补加强片的条件时,可从外部贴补盖板。
边缘应制倒角,倒角宽度应大于盖板厚度的3倍。
如下图:蒙皮破孔的修理①蒙皮小破孔的无强度修理②破孔的一般修理方法③修理蒙皮破孔时的强度计算④跨构架蒙皮破孔的修理⑤不易施工处蒙皮破孔的修理⑥双层蒙皮破孔的修理⑦前缘蒙皮破孔的修理蒙皮小破孔的无强度修理蒙皮上的破孔,如果直径较小,对蒙皮强度影响甚微,可采用无强度修理。
不考虑强度,只恢复表面气动性能的修理方法。
无强度修理的方法:破孔直径在5mm以下,可使用铆钉、拉铆钉堵孔;破孔直径在5～16mm之间,可采用拉铆钉、堵盖铆钉或螺栓堵孔;破孔直径在16～30mm之间,可采用口盖的形式堵孔。
破孔的一般修理方法通常采用托底平补法:首先将损伤部位切割整齐,然后用补片填补切割孔,用衬片托底,通过衬片与蒙皮连成一体。
托底平补法的图例注意事项切割线一般应不超过损伤范围5mm;为了便于制作补片与衬片,需将蒙皮损伤处切割成规则的形状。
(如圆形、长圆形、矩形等)切割线的直线部分应与构架(即梁、桁、肋、框)相平行,并与构架保持一定距离,以便铆接衬片;由于机翼蒙皮上的正应力比剪应力大得多。
在蒙皮上开长圆孔或矩形孔时,应尽量使长轴或长边平行于桁条,以减少垂直于正应力方向的切口长度;切割线应尽可能避开铆钉。
修蒙皮破孔时,必须使衬片有足够的强度。
衬片通常就是用损伤蒙皮材料相同、厚度相等的板材,衬片的强度一般不需进行计算。
但需计算接缝处的铆钉数。
情况1:长轴垂直于桁条的长圆孔与圆孔时铆钉数的计算;情况2:长轴平行于桁条的长圆孔与矩形时铆钉数的计算;跨构架蒙皮破孔的修理情况1:构架没有损坏;可将衬片做成两块,其中一块衬片应搭接在构架的弯边上。
情况2:构架与蒙皮同时损坏。
构架与蒙皮同时损坏(先衬片,后构架) 方法:衬片最好做成一整块,先将它与蒙皮铆接,再接补损伤的构件(即构架),最后铆接补片不易施工处蒙皮破孔的修理用托底平补法修理蒙皮破孔,需要在蒙皮里面放置衬片,铆接衬片与补片。
飞机的有的部位,如后机身,可从蒙皮的内部接近损伤处,放置衬片与铆接比较容易。
飞机的有的部位,如机翼、尾翼、进气道等,不易从蒙皮的内部接近损伤处,放置衬片与铆接存在困难。
首先要充分利用切割孔进行施工双层蒙皮破孔的修理双层蒙皮的结构有三种:内外蒙皮之间有框架;内外蒙皮之间铆有较厚的垫条; 内外蒙皮重叠与构架铆接在一起;梁缘条与长桁的修理方法损伤类型:缺口、裂纹、断裂等。
2、2、1 缺口的修理宽度较窄的缺口(一般小于5mm):(沿构件的截面方向测量)只需将缺口锉修成光滑的弧形,用砂纸打光后涂上底漆即可。
宽度较宽的缺口:(沿构件的截面方向测量)需把缺口切割整齐,用填片填上缺口,并铆上加强片。
裂纹的修理裂纹长度较小(不大于2mm)时:采用错修法。
裂纹长度大于2mm,小于构件一边宽度的2/3时:在裂纹的末端钻φ2～2、5mm的止裂孔后,用加强片加强裂纹长度大于构件一边宽度的2/3时:在裂纹的末端钻φ2～2、5mm 的止裂孔后,用与构件相同的型材进行加强。
如便于整根取下:采用更换的方法修理,即取下断裂构件,用材料相同、规格相等的型材,制作新构件,按原孔铆接。
如不便于整根取下:则接补(型材)修理。
隔框与翼肋的修理方法典型损伤:范围较小的变形、裂纹或破孔,也可能产生范围较大的损伤。
修理的要求:恢复损伤框、肋的外形与强度。
2、3、1变形的修理框、肋的变形多出现在框、肋的腹板上,可采用整形的方法恢复平整。
如果整形后仍有鼓动,可在变形部位铆接加强片或型材,以提高框、肋的稳定性。
2、3、2裂纹的修理框、肋上的裂纹长度＜5mm时:对框、肋的强度削弱不多,修理时可在裂纹端头钻直径1、5～2mm止裂孔后使用。
对于在减轻孔、槽口等原切口边缘处出现的不大于5mm的裂纹, 可将裂纹锉修圆滑,不必加强。
当框、肋上的裂纹长度＞5mm,但未超过框、肋截面高度的1/3时:修理方法:裂纹末端钻止裂孔。
铆一块与框、肋材料相同、厚度相等的加强片。
当框、肋上的裂纹长度超过框、肋截面高度的1/3时,使框、肋的强度降低很多,应按框肋的断裂方法修理。
三、飞机铝合金结构损伤的事例飞机蒙皮更换图飞机裂纹检测图为GAMECO(广州飞机维修工程有限公司)为南航一架B-737CL飞机完成了两张整体蒙皮的更换工作。
所更换蒙皮的面积之大,尚属国内首例。
此项工作就是GAMECO根据南航要求,依照厂家工程指令对所指定的B-737飞机后机身STA727-907站位下方两侧S20-S25之间两块长度接近7米,宽近2米的整张蒙皮进行改装更换,以此达到飞行安全要求。
整个工程涉及有关区域几百个部件的拆卸与重新安装,上万个新紧固件孔必须确保同时精确定位,每块大约14平方米的新蒙皮又务必与存在多曲度方向的机身轮廓完美贴合。
