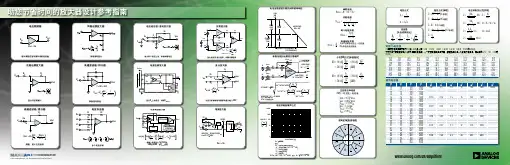

运放设计指南
ٷݣଇ߲ۉუኮֶĂᅞࠌఇۉუ
࣐؋ߛፆੇ႑ࡽᇸࢅگፆႠሜ
ۉ߲ܠቤተ መጻሕፍቲ ባይዱუ൱ࢅ
PRAO ཞ၎႑ࡽٷݣ RFBH VIN
VGAI
၌႑ࡽټ
VOUT
= 20 Log
ۉუݒઍ႙ٷݣഗڦԿ࣍ೕ୲ၚᆌ گཚ୳հഗ0ओݴഗ ۉუݒઍ႙ٷݣഗڦԿ࣍ೕ୲ၚᆌ C
ኟ၀ۉუࢅୁۉ 1 .159 Վუഗ SR = or Hz RMS = = ߵݛᆶၳኵ ۉزፆ RG RF GAIN CONTROL V ۉუࢅፆੇࠅ๕ 2π√LC √LC (ժ) BIAS PWRA A (ืუईইუԲ) R2 VN, R2 VIN V = 0.707 V INTERFACE RMS PEAK = R + R + R + … R TOTAL 1 2 3 GAIN FROM = R2 R2 GAIN “A” TO OUTPUT RXL VA VAVE. = 0.637 VPEAK ٷݣժݒገ PRAO VGAI RFBH 1 V (dB) R B Z = (RL) Z= 1 1 EP IS ZP NP VA VOUT VNEG VPOS VCOM GPOS NOISE GNEGGAIN = C = L = VIN ཞ၎႑ࡽٷݣ ࣐؋ߛፆੇ႑ࡽᇸࢅگፆႠሜ VN, R1 2 2 V = 1.414 V V IN– VN, R2 I VOUT 4kTR2 = = = PEAK EFF. OUT RF ժۉፆ 2S 2X 2L R1 √R + LINE B VOUT PrA VIN ATTENUATOR VOUT 4π 4π2 SR R1 GAIN FROM = R2
按应用分类的运算放大器选型指南
ADI 公司开发创新能源解决方案已逾十年。
我们的高性能放大器产品组合在促进变电站设备中的电能质量监控方面起着重要作用，而且随着再生能源系统的最新发展，它们也有助于实现突破性的解决方案。
能源应用放大器欲了解有关能源应用的更多信息，请访问：/zh/energy典型太阳能电池系统图典型变电站自动化系统图过程控制和工业自动化应用放大器40多年来，工业过程控制系统设计者与ADI公司密切合作，以定义、开发、实施针对各种应用进行优化的完整信号链解决方案。
我们提供基于业界领先技术和系统性专业技术的精密控制与监测解决方案，使过程控制同时具备可靠性与创新性。
欲了解有关过程控制和工业自动化应用的更多信息，请访问：/zh/processcontrol仪器仪表和测量应用放大器ADI公司提供高性能模拟解决方案，用来检测、测量、控制各种传感器。
我们的技术支持广泛的创新设备鉴别、测量液体、粉末、固体和气体。
领先的放大器产品可帮助客户优化定性和定量仪器的性能。
网络分析仪框图电子秤框图欲了解有关仪器仪表和测量应用的更多信息，请访问：/zh/instrumentation电机和电源控制应用放大器针对电机和电源控制解决方案，ADI公司提供齐全的产品系列以优化系统级和应用导向设计。
ADI公司的放大器产品在电流检测和电压检测应用中具有许多优势。
欲了解有关电机和电源控制应用的更多信息，请访问：/zh/motorcontorl健器械的未来。
脉搏血氧仪功能框图医疗保健应用放大器(续)超声功能框图欲了解有关医疗保健应用的更多信息，请访问：/zh/healthcare通信应用放大器通信系统联通世界。
无论是传输重要信息，报导突发新闻，还是联系家人和朋友，通信系统都不可或缺。
宽带系统设计工程一向信赖ADI公司来创造卓越的设计。
ADI公司丰富多样的运算放大器支持由点到点通信系统、专用移动无线电和无线基础设施设备所组成的网络以低功耗、高容量和经济有效的方式运行。
运算放大器选型手册
产品型号 单通道 双通道 四通道 AD8513A
A CL A CL 每个放 压摆 VOS TCVOS 最小 最小 最小 1 kHz时 1 kHz时 报价 最 最小值 大器 IB 最大 ISC 温度 Micro 率 最大值 典型值 CMRR PSRR AVO 噪声 SC70 SOT-23 MSOP SOIC LFCSP TSSOP PDIP (1k、OEM、 噪声 小 时带宽 IS 最大值 值 (mA) 范围 CSP 最小 最大 (������V/°C) (dB) (dB) (dB) (nV/√Hz) (pA/√Hz) 美元/片) 输入 输出 值 (MHz) (V/������s) (mV) (mA) 值 值 电源电压 轨到轨 ±18 ±18 ±13 ±13 ±13 ±13 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±22 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±18 ±22 ±22 ±18 ±18 ±18 ±20 ±20 36 ±18 ±18 ±18 36 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 5 1 1 1 1 1 1 1 1 1 1 8 8 25 25 5 3.5 5 4 3.5 5 5 5 5 1.9 1.9 1.4 1.4 20 9 4 4 9 1.27 0.6 12 3.4 3.4 10 10 10 0.6 0.6 10 0.6 8 8 10 8 40 4.25 0.085 1.3 0.9 0.9 0.7 5 6.5 6.5 0.035 20 20 60 60 5 3 20 9 9 20 3 3 3 3 3 3.3 3.3 60 22 20 20 22 0.46 0.2 2.7 1.2 1.2 2.5 2.5 2.5 0.2 0.3 16.8 0.45 20 20 4 2.8 17 4 0.03 0.7 0.2 0.2 0.2 2.4 8 12 0.015 1 0.4 0.25 0.1 0.75 0.75 5.5 3 1 1.7 1 0.25 0.5 2 1 2.5 1.5 0.25/ 0.10 1 2 0.5 0.25 0.5 0.13 0.125 0.075 0.15 0.075 0.1 0.05 0.15 0.075 0.12 0.12 0.04 0.08 0.075 0.1 0.1 0.1 0.5 0.06 0.075 0.2 0.1 0.25 1.8 1 0.15 1.7 1 0.8 0.5 2.5 2.5 10 10 10 2 20 5 10 2 2 3 3 2/1 2 7 5 1 1.1 0.5 0.7 0.2 0.2 0.2 0.2 0.2 0.5 0.3 0.8 0.2 0.2 0.2 0.3 0.3 0.3 0.2 1 0.2 0.3 0.3 0.3 0.7 4 0.3 0.2 86 86 90 90 76 90 80 70 70 80 80 90 90 70 74 74 80 100 80 76 80 80 95 120 110 100 96 114 111 111 120 106 120 125 114 120 100 100 100 86 90 120 3 110 110 110 90 95 110 97 86 86 100 100 80 90 80 110 92 82 80 90 90 70 70 74 80 100/ 106 85 76 80 85 100 115 110 103 100 120 106 106 115 94 120 125 114 120 110 140 140 90 90 120 110 110 120 104 95 106 97 101 101 100 100 103 106 100 86 86 100 109 109 109 114 114 76 76 114 108 103 106 108 116 120 114 120 120 123 123 123 120 106 110 125 120 126 120 116 116 103 120 120 106 106 120 117 110 114 114 8 8 6 6 16 27.5 16 36 36 16 35 35 35 16 16 36 36 5.5 6 18 18 6 25 10 1.8 4.7 4.7 2.8 2.8 2.8 10 9.6 1.07 12 0.9 0.9 2.8 3.2 3.2 3.9 45 7.9 14 14 15 3.2 6.5 2.8 65 2.500 2.500 3.500 3.500 0.850 0.290 1.800 0.250 0.250 1.650 0.700 0.700 0.700 0.900 0.900 0.200 0.200 7.500 2.500 3.400 3.000 2.500 0.250 1.300 2.200 3.000 3.000 2.900 3.400 3.400 1.300 4.000 5.700 0.250 10.500 10.500 3.500 5.700 4.700 2.000 0.175 0.500 0.380 0.380 0.350 2.000 2.750 2.250 0.030 80 pA 70 80 pA 70 10 pA 65 10 pA 65 1 pA 15 3 1 pA 12 3 100 pA 27 100 pA 10 20 pA 10 40 pA 28 250 fA 20 100 fA 20 60 fA 20 25 pA 45 10 pA 45 50 pA 20 50 pA 20 10 pA 350 nA 50 pA 50 pA 350 nA 55 nA 1 nA 90 nA 600 nA 600 nA 2 nA 2 nA 2 nA 1 nA 4 nA 200 nA 200 pA 1500 nA 900 nA 12 nA 80 nA 75 nA 350 nA 20 nA 2 nA 150 pA 200 pA 10 nA 60 nA 60 nA 100 nA 20 nA 3 55 14 25 25 30 41 30 25 40 40 40 40 40 30 30 52 40 80 80 30 30 30 10 3 25 3 25 10 10 30 3 30 3 20 3 40 25 H H H H I H H I I H C C C I I H H I/H I C C I H H H I I H H H H H H H I I H I I H H H I I I I I H H S/D S/D S S D D D D D D S/D/Q S/D S/D S/D S/D/Q S/D/Q D/Q D/Q D/Q S/D/Q Q 0.95/1.49/3.71 2.33/4.76 3.75/7.50 9.86/16.70 1.60/2.63/4.09 1.47/2.35/3.85 0.42/0.90 Q 1.31/2.06 1.66/2.44 0.73/1.31/2.22 13.00 18.15 22.44 S/D 1.82/2.76/4.55 S/D 2.66/4.11 0.75/1.21 1.25/TBD 6.75/10.75 D 1.00 S/D/Q 1.20/1.66/4.62 S/D 2.10/3.36 D 2.40 2.22/3.60 0.76 1.75/2.65/4.25 D 3.42/6.53/9.41 D 1.76/2.10/4.52 1.18 1.66 2.14 S 0.45 S 0.65 2.25/3.24 1.90/TBD S S Q S S D/Q D/Q Q S/D/Q D/Q D/Q D/Q Q D 4.32 5.88 1.06/1.72/3.24 1.19 1.14 1.66/3.01/5.01 2.18/4.53 0.81/1.53/3.60 1.25/3.18/6.16 2.36/4.07 1.20/1.80/3.31 2.80/4.43 4.93 0.75 1.65/2.49
运算放大器选型指南
快速选型指南——精密放大器(插页)................................ 7 轨到轨输入/输出............................................. . . . . . . . 34
按性能规格分类的放大器选型指南
FastFET (FET输入)............................................... . . . . . . 35
共模抑制比(CMRR) 共模电压范围(CMVR)与此范围内的输入失调电压(ΔVoOS)变化的比 值，结果用dB表示。CMRR (dB) = 20log (CMVR/ΔVOS)
全功率带宽 指在单位增益下测得的最大频率，在该频率下，额定负载上可 以获得一个正弦信号的额定输出电压，并且压摆率限制不会导 致失真。
选择运算放大器并非易事，可供选择的放大器类型、类别、架 构和参数如此之多，因此选择过程可能相当困难。每位客户和 每种应用所要求的性能可能都略有不同。无论您是设计咖啡机
(不错，咖啡机中也会使用运算放大器)，还是新一代医疗成像系 统，ADI公司都能提供合适的放大器来满足您的需求。
本手册将能够帮助您轻松快捷地找到满足您应用需求的运算放大 器。手册包括如下内容：运算放大器术语和用于制造IC的工艺说 明、各种选型表、应用指南、设计工具，以及一份方便易用的运 算放大器参考挂图插页。希望您经常查阅这份选型指南，它将帮 助您更好地了解和鉴识运算放大器及其诸多应用。
轨到轨输出. . . . . . . . . . . . . . . ...................................... ..... 24 通信.................................................................. 46
运算放大器参数说明及选型指南
运算放大器参数说明及选型指南一、运放的参数说明：1.增益：运算放大器的增益是指输出信号与输入信号之间的比值，通常用V/V表示。
增益可以是固定的，也可以是可调的。
增益决定了输出信号相对于输入信号的放大程度。
2.带宽：运算放大器的带宽是指在其增益达到-3dB时的频率范围。
带宽决定了运放的工作频率范围，对于高频应用，需要选择具有宽带宽的运放。
3.输入偏置电压：输入偏置电压是指在无输入信号时，运放输入端的直流偏置电压。
输入偏置电压可能会引入偏置误差，对于精密测量电路，需要选择输入偏置电压尽可能小的运放。
4.输入偏置电流：输入偏置电流是指在无输入信号时，运放输入端的直流偏置电流。
输入偏置电流可能会引起输入端的电平漂移，对于高精度应用，需要选择输入偏置电流尽可能小的运放。
5.输入偏置电流温漂：输入偏置电流温漂是指输入偏置电流随温度变化的比例。
输入偏置电流温漂可能会导致运放的工作点发生变化，对于温度变化较大的应用，需要选择输入偏置电流温漂较小的运放。
6.输入噪声：输入噪声是指在无输入信号时，运放输入端产生的噪声。
输入噪声可能会影响信号的纯净度，对于低噪声应用，需要选择输入噪声较低的运放。
7.输出电流：输出电流是指运放输出端提供的最大电流。
输出电流决定了运放的输出能力，在驱动负载电流较大的应用中，需要选择输出电流较大的运放。
8.输出电压：输出电压是指运放输出端能够提供的最大电压。
输出电压决定了运放的输出范围，在需要大幅度信号放大的应用中，需要选择输出电压较大的运放。
二、选型指南：1.确定应用需求：根据实际应用需求确定所需的放大倍数、带宽、输入/输出电压等参数。
例如，对于音频放大器，需要考虑音频频率范围、输出功率等因素。
2.选择性能指标：根据应用需求选择合适的性能指标。
不同应用对各个参数的要求可能会有所差异，需根据实际情况进行权衡与选择。
3.查询产品手册：查询供应商的产品手册或网站，获取相关产品的详细参数信息。
产品手册通常会提供各项参数的典型值和极限值，可以用于评估是否满足需求。
关于运放的书籍

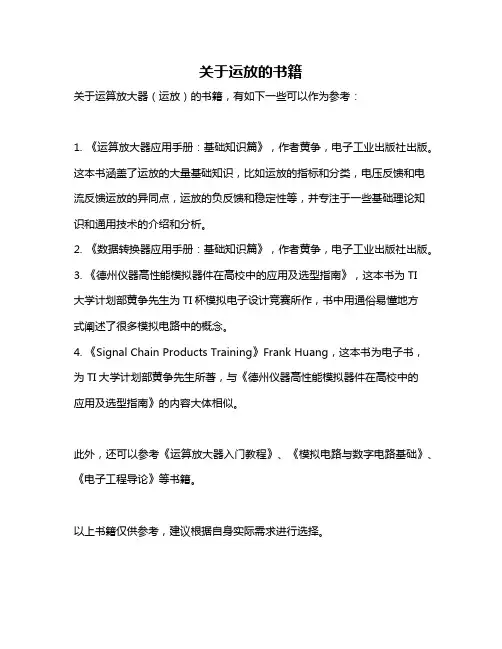

关于运放的书籍
关于运算放大器（运放）的书籍，有如下一些可以作为参考：
1. 《运算放大器应用手册：基础知识篇》，作者黄争，电子工业出版社出版。
这本书涵盖了运放的大量基础知识，比如运放的指标和分类，电压反馈和电流反馈运放的异同点，运放的负反馈和稳定性等，并专注于一些基础理论知识和通用技术的介绍和分析。
2. 《数据转换器应用手册：基础知识篇》，作者黄争，电子工业出版社出版。
3. 《德州仪器高性能模拟器件在高校中的应用及选型指南》，这本书为TI
大学计划部黄争先生为TI杯模拟电子设计竞赛所作，书中用通俗易懂地方
式阐述了很多模拟电路中的概念。
4. 《Signal Chain Products Training》Frank Huang，这本书为电子书，为TI大学计划部黄争先生所著，与《德州仪器高性能模拟器件在高校中的
应用及选型指南》的内容大体相似。
此外，还可以参考《运算放大器入门教程》、《模拟电路与数字电路基础》、《电子工程导论》等书籍。
以上书籍仅供参考，建议根据自身实际需求进行选择。
2016套筒式运放器指导书
《模拟集成电路分析与设计课程设计》指导书题目：套筒式运算放大器仿真与优化指导老师：朱玮联系方式：wzhu@ 一、课程设计目的复习、巩固模拟集成电路课程所学知识，运用软件candence，在一定的工艺模型基础上，完成一个套筒式运放器的电路结构设计、参数手工估算和电路仿真验证，并根据仿真结果与指标间的折衷关系，对重点指标进行优化，掌握电路分析、电路设计的基本方法，加深对运放相关知识点的理解，培养分析问题、解决问题的能力。
二、实验目标和要求1)学习cadence工具的基本设计流程；2)了解运放器的工作原理，对运放器进行设计和优化；3)结合理论知识与实际操作，加深对理论知识的理解；4)完成课程设计报告。
三、设计参数和要求1 设计参数（供参考）：表1：设计参数表2 设计要求：1)给出满足题目要求的电路图；2)根据设计目标，计算各MOS管的尺寸，各个结点的偏置电压和电流；3)利用cadence对电路进行仿真，仿真内容包括：DC、AC及瞬态仿真、幅频及相频特性曲线、直流开环增益、单位增益带宽、共模抑制比、电源抑制比、输出电压摆幅、功耗等；4)对结果进行分析，并设计优化电路（共模反馈和二级放大电路）提高套筒式共源共栅运放器的输出摆幅；5)若对参数进行改动，应说明改动原因。
3 设计报告要求1)设计指标的确定及原因；2)电路结构的确定及原因；3)电路原理论述，具体到每个MOS管的作用；4)每个晶体管沟道长度与宽度的确定依据，所用电阻电容的选取依据；5)设计过程；6)完成设计要求中的各种波形和性能指标:幅相和频相特性、带宽增益；7)仿真结果的总结与改进（思考与感想）。
四、设计基础1套筒式运放器提高输入跨导和输入阻抗可以优化单级运算放大器的增益性能。
提高输入阻抗比提高输入跨导更具有研究价值。
在电路结构中添置一个共源共栅放大器会显著提高阻抗值，套筒式共源共栅结构应运而生。
伴随着共源共栅结构的加入，P 管和N管的输出阻抗增大，以共源共栅差动的形式，使电路获得理想的增益，较高的速度、低功率损耗、低噪声效应。
运放如何选型
运放参数解释及常用运放选型集成运放的参数较多，其中主要参数分为直流指标和交流指标，外加所有芯片都有极限参数。
本文以NE5532为例，分别对各指标作简单解释。
下面内容除了图片从NE5532数据手册上截取，其它内容都整理自网络。
极限参数主要用于确定运放电源供电的设计（提供多少V电压、最大电流不能超过多少），NE5532的极限参数如下：直流指标运放主要直流指标有输入失调电压、输入失调电压的温度漂移（简称输入失调电压温漂）、输入偏置电流、输入失调电流、输入偏置电流的温度漂移（简称输入失调电流温漂）、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
NE5532的直流指标如下：输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。
输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV之间；采用场效应管做输入级的，输入失调电压会更大一些。
对于精密运放，输入失调电压一般在1mV以下。
输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移（简称输入失调电压温漂）ΔVos/ΔT输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流Ios输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运放器设计选型指导书目录1.0目的2.0适用范围3.0背景说明3.1制作选型指导的必要性3.2实际的内部结构及封装3.3瑞谷运放器类别4.0运放器知识介绍4.1工作原理4.2 类型4.3 主要参数5.0器件案例分析5.12904替代不匹配；5.2LM324 限流电阻不匹配；6.0器件设计选型注意事项7.0运放器应用电路1.0.目的：◆提升技术人员对运放器件的了解水准，并通过后续不断升级和完善,可形成具有实际指导性的文件；◆避免电路设计不匹配，器件选型，器件替代错乱；2.0.适用范围：本指导书适用于对运放器知识学习，设计选型号及替代。
3.0.背景说明：3.1全面了解运放器的及时性：在2010年运放器出现了两个问题：●2904替代；在线产品由于2904替代时出现近30%的产品输出震荡，原因是两品牌2904参数不匹配导致；●LM324N 电路设计；某产品在南京出现10多台无输出或灯闪现象，原因是 OCP保护电路提前动作，LM324正反向输入端限流保护电阻不匹配，在潮湿度较高的环境中，漏电流急剧增大，导致限流电阻大的一端比较电压高于另外一端，运放输出提前翻转所至；●因此急需我们对运放器本身特性及实际应用有一个全面的系统的了解；3.2 运放器的内部结构图及封装图：（以LM324为例）3.3瑞谷运放器类别：LM324N/D，LM224/D，LM2904A/D，LM358/D/P，OP07C系列，OPA177/244/237 等。
4.0运放器知识介绍4..1运算放大器工作原理：运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。
一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。
最基本的运算放大器如图1-1。
一个运算放大器模组一般包括一个正输入端(O P_P)、一个负输入端(OP_N)和一个输出端(OP_O)。
通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。
原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。
但是这并不代表运算放大器不能连接成正回馈（positive feedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。
开环回路运算放大器如图1-2。
当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout = ( V+ -V-) * Aog其中Aog代表运算放大器的开环回路差动增益（open-loop differential gai由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。
因此运算放大器很少以开环回路出现在电路系统中，少数的例外是用运算放大器做比较器（comparator），比较器的输出通常为逻辑准位元的「0」与「1」。
闭环负反馈将运算放大器的反向输入端与输出端连接起来，放大器电路就处在负反馈组态的状况，此时通常可以将电路简单地称为闭环放大器。
闭环放大器依据输入讯号进入放大器的端点，又可分为反相（inverting）放大器与非反相（non-inverting）放大器两种。
反相闭环放大器如图1-3。
假设这个闭环放大器使用理想的运算放大器，则因为其开环增益为无限大，所以运算放大器的两输入端为虚接地（virtual ground），其输出与输入电压的关系式如下：Vout = -(Rf / Rin) * Vin图1-3反相闭环放大器非反相闭环放大器如图1-4。
假设这个闭环放大器使用理想的运算放大器，则因为其开环增益为无限大，所以运算放大器的两输入端电压差几乎为零，其输出与输入电压的关系式如下：Vout = ((R2 / R1) + 1) * Vin图1-4非反相闭环放大器闭环正回馈将运算放大器的正向输入端与输出端连接起来，放大器电路就处在正回馈的状况，由于正回馈组态工作于一极不稳定的状态，多应用于需要产生震荡讯号的应用中。
理想运放和理想运放条件在分析和综合运放应用电路时，大多数情况下，可以将集成运放看成一个理想运算放大器。
理想运放顾名思义是将集成运放的各项技术指标理想化。
由于实际运放的技术指标比较接近理想运放，因此由理想化带来的误差非常小，在一般的工程计算中可以忽略。
理想运放各项技术指标具体如下：1．开环差模电压放大倍数Aod = ∞；2．输入电阻Rid = ∞；输出电阻Rod =03．输入偏置电流IB1=IB2=0 ；4．失调电压UIO 、失调电流IIO 、失调电压温漂、失调电流温漂均为零；5．共模抑制比CMRR = ∞；；6．-3dB带宽fH = ∞ ；7．无内部干扰和噪声。
实际运放的参数达到如下水平即可以按理想运放对待：电压放大倍数达到104～105倍；输入电阻达到105Ω；输出电阻小于几百欧姆；外电路中的电流远大于偏置电流；失调电压、失调电流及其温漂很小，造成电路的漂移在允许范围之内，电路的稳定性符合要求即可；输入最小信号时，有一定信噪比，共模抑制比大于等于60dB；带宽符合电路带宽要求即可。
运算放大器中的虚短和虚断含意理想运放工作在线性区时可以得出二条重要的结论：虚短因为理想运放的电压放大倍数很大，而运放工作在线性区，是一个线性放大电路，输出电压不超出线性范围（即有限值），所以，运算放大器同相输入端与反相输入端的电位十分接近相等。
在运放供电电压为±15V时，输出的最大值一般在10～13Ｖ。
所以运放两输入端的电压差，在1mV以下，近似两输入端短路。
这一特性称为虚短，显然这不是真正的短路，只是分析电路时在允许误差范围之内的合理近似。
虚断由于运放的输入电阻一般都在几百千欧以上，流入运放同相输入端和反相输入端中的电流十分微小，比外电路中的电流小几个数量级，流入运放的电流往往可以忽略，这相当运放的输入端开路，这一特性称为虚断。
显然，运放的输入端不能真正开路。
运用“虚短”、“虚断”这两个概念，在分析运放线性应用电路时，可以简化应用电路的分析过程。
运算放大器构成的运算电路均要求输入与输出之间满足一定的函数关系，因此均可应用这两条结论。
如果运放不在线性区工作，也就没有“虚短”、“虚断”的特性。
如果测量运放两输入端的电位，达到几毫伏以上，往往该运放不在线性区工作，或者已经损坏。
重要指标输入失调电压UIO一个理想的集成运放，当输入电压为零时，输出电压也应为零（不加调零装置）。
但实际上集成运放的差分输入级很难做到完全对称，通常在输入电压为零时，存在一定的输出电压。
输入失调电压是指为了使输出电压为零而在输入端加的补偿电压。
实际上是指输入电压为零时，将输出电压除以电压放大倍数，折算到输入端的数值称为输入失调电压,即UIO的大小反应了运放的对称程度和电位配合情况。
UIO越小越好，其量级在2mV~20mV之间，超低失调和低漂移运放的UIO一般在1μV~20μV之间输入失调电流IIO当输出电压为零时，差分输入级的差分对管基极的静态电流之差称为输入失调电流IIO ，即由于信号源内阻的存在，IIO的变化会引起输入电压的变化，使运放输出电压不为零。
IIO愈小，输入级差分对管的对称程度越好，一般约为1nA~0.1µA。
输入偏置电流IIB集成运放输出电压为零时，运放两个输入端静态偏置电流的平均值定义为输入偏置电流，即从使用角度来看，偏置电流小好，由于信号源内阻变化引起的输出电压变化也愈小，故输入偏置电流是重要的技术指标。
一般IIB约为1nA~0.1µA。
输入失调电压温漂△UIO/△T输入失调电压温漂是指在规定工作温度范围内，输入失调电压随温度的变化量与温度变化量的比值。
它是衡量电路温漂的重要指标，不能用外接调零装置的办法来补偿。
输入失调电压温漂越小越好。
一般的运放的输入失调电压温漂在±1mV/℃~±20mV/℃之间。
输入失调电流温漂△IIO/△T在规定工作温度范围内，输入失调电流随温度的变化量与温度变化量之比值称为输入失调电流温漂。
输入失调电流温漂是放大电路电流漂移的量度，不能用外接调零装置来补偿。
高质量的运放每度为几个pA。
最大差模输入电压Uidmax最大差模输入电压Uidmax是指运放两输入端能承受的最大差模输入电压。
超过此电压,运放输入级对管将进入非线性区，而使运放的性能显著恶化，甚至造成损坏。
根据工艺不同，Uidmax约为±5V~±30V。
最大共模输入电压Uicmax最大共模输入电压Uicmax是指在保证运放正常工作条件下，运放所能承受的最大共模输入电压。
共模电压超过此值时，输入差分对管的工作点进入非线性区，放大器失去共模抑制能力，共模抑制比显著下降。
最大共模输入电压Uicmax定义为，标称电源电压下将运放接成电压跟随器时，使输出电压产生1％跟随误差的共模输入电压值；或定义为下降6dB时所加的共模输入电压值。
开环差模电压放大倍数Aud是指集成运放工作在线性区、接入规定的负载，输出电压的变化量与运放输入端口处的输入电压的变化量之比。
运放的Aud在6 0～120dB之间。
不同功能的运放，Aud相差悬殊。
差模输入电阻Rid是指输入差模信号时运放的输入电阻。
Rid越大，对信号源的影响越小，运放的输入电阻Rid一般都在几百千欧以上。
运放共模抑制比KCMR的定义与差分放大电路中的定义相同，是差模电压放大倍数与共模电压放大倍数之比，常用分贝数来表示。
不同功能的运放，KCMR 也不相同，有的在60～70dB之间，有的高达180dB。
KCMR越大，对共模干扰抑制能力越强。
开环带宽BW开环带宽又称－3dB带宽，是指运算放大器的差模电压放大倍数Aud在高频段下降3dB所对应的频率fH。
单位增益带宽BWG是指信号频率增加，使Aud下降到1时所对应的频率f T，即Aud为0dB时的信号频率fT。
它是集成运放的重要参数。
741型运放的f T＝7Hz，是比较低的。
转换速率SR (压摆率)转换速率SR 是指放大电路在电压放大倍数等于1的条件下，输入大信号（例如阶跃信号）时，放大电路输出电压对时间的最大变化速率，见图7-1-1。
它反映了运放对于快速变化的输入信号的响应能力。
转换速率SR的表达式为转换速率SR是在大信号和高频信号工作时的一项重要指标，目前一般通用型运放压摆率在1～10V/µs左右。
