变电一次安装考试题库祥解

一、填空题1.管理就是管理者在一定的环境和条件下，为了实现组织目标，动员和运用有效资源而进行的计划、组织、领导和控制等社会活动。

2.目标管理是一种通过科学地制定目标、实施目标，依据目标进行考核评价来实施组织管理任务的过程。

它强调以成果为目标的管理，重点在于自我控制。

3.学习型组织指通过团队学习、共享知识，从而提高组织绩效的组织体系。

4.在Word环境下，实现粘贴功能的快捷键是CTRL+V。

5.Excel工作簿，默认状态下有3张工作表。

6.键盘上的PAUSE键是暂停键。

7.微型计算机硬件系统最核心的部件是CPU或中央处理单元。

8.12号字体比10号字体大。

9.Word 2000的默认字体是宋体。

10.在Word的编辑状态，选择了文档全文，若在”段落”对话框中设置行距为20磅的格式，应当选择”行距”列表框中的固定值。

11.在Word的编辑状态，可以设定表格宽度的命令在“表格”菜单内。

12.磁盘驱动器属于存储设备。

13.Internet(因特网)上最基本的通信协议是TCP/IP。

14.公文正文排版一般每面排22 行，每行排28个字。

15.公文除会议纪要和以电报形式发出的以外，其他形式的都应当加盖发文机关印章。

16.发文如需与其他部门协商，应送其他部门会签。

17.除办公室外，机关内设机构一般不得对外正式行文。

18.拟制公文中，对涉及其他部门职责的事项，机关主办部门应主动与其协商，取得一致意见后方可行文。

19.报上级机关的请示性公文应当在附注处注明联系人及电话。

20.为保证公文质量，除特别紧急事项外，公文送本级机关领导同志签发前，须经办公室审核，不得先签后核。

21.施工项目部的一般管理人员可以在同一个施工项目部内兼任多个岗位，但一个施工项目部管理人员配置原则上不得少于5人。

22.项目管理流动红旗竞赛包括安全管理流动红旗、质量管理流动红旗、项目管理流动红旗3个竞赛内容。

23.施工企业技术标准的实施管理应与国家标准、行业标准和地方标准的实施管理协调一致。

变电一次安装工-技师-论述题

1.(论述题,专业知识,较易)试述电流互感器的工作原理，并阐明其二次侧在运行中为什么不能开路？答案：答：电流互感器是按电磁变换原理工作的，其一次绕组串联在线路里，二次绕组接仪表和继电器的电流线圈，一次绕组内的电流取决于线路的负载电流，与二次负载无关，二次回路中串联的负载阻抗很小，因此电流互感器正常工作时，接近于短路状态，磁势互相平衡，F1=F2+F0，I1W1=I2W2+I0W0，其激磁电流很小。

一旦二次回路开路时，二次磁势F2=0。

一次磁势F1将全部用于励磁，此时铁芯将处于高度饱和状态，导致铁芯损耗和温度剧增，在二次绕组上会感应出很高的电压，其峰值可达数千伏，甚至更高，危及工作人员的安全，甚至损坏仪表设备。

所以电流互感器二次不允许开路。

2.(论述题,专业知识,较易)什么叫弧隙介质强度恢复过程、电压恢复过程?它们与哪些因素有关?答案：答：电弧电流过零时电弧熄灭，而弧隙的绝缘能力要恢复到绝缘的正常状态，尚需一段时间，此恢复过程称为介质强度恢复过程。

电弧电压自然过零后，电路施加于弧隙的电压降从较小的电弧电压逐渐增长，一直恢复到电源电压，这一过程称为电压恢复过程。

介质强度恢复由断路器灭弧装置的结构和灭弧介质性质所决定。

电压恢复主要与系统电路的参数有关。

3.(论述题,专业知识,中等)试述变压器内部绝缘的保护措施？答案：答：变压器受雷电波袭击时，绕组端部匝间的电位梯度很大，若不采取措施，改善波的起始分布，则必须加大匝间绝缘。

这样，由于匝间绝缘增加，绝缘材料增多，体积增大，会使造价提高。

因此，在变压器设计和制造时，采取了内部保护措施。

这些保护措施有：（1）绕组端加静电板。

静电板是一个包有绝缘的开口金属环，放在绕组的端部。

由于静电板增加了端部第一匝及附近几匝的附加电容，使起始电压分布得到显著改善，匝间电位梯度减少，端部匝间绝缘不易击穿。

（2）加静电线匝。

静电线匝加在绕组端部，增加端部线匝的附加电容，使冲击波侵入绕组时，起始电压分布接近最终分布，首端匝间电位梯度减少，匝间绝缘不易损坏。

(整理)变电运行高级工题库

《变电站值班员》高级工理论复习题一、选择题（请将正确答案的代号填入括号内，每题1分）1. 串联谐振的电路的特征是（）。

(A)电路阻抗最小（Z=R），电压一定时电流最大，电容或电感两端电压为电源电压的Q倍；(B)电路阻抗最大[Z=1/(RC)]，电流一定时电压最大，电容中的电流为电源电流的Q倍，品质因数Q值较大时，电感中电流近似为电源电流的Q倍； (C)电流、电压均不变； (D)电流最大。

答案:A2. 两只额定电压相同的电阻，串联接在电路中则阻值较大的电阻（）。

(A)发热量较大； (B)发热量较小； (C)没有明显变化； (D)不发热。

答案:A3. 电容器的容抗与（）成反比。

(A)电压； (B)电流； (C)电抗； (D)频率。

答案:D4. 分析和计算复杂电路的基本依据是（）。

(A)欧姆定律； (B)克希荷夫定律； (C)克希荷夫定律和欧姆定律； (D)节点电压法。

答案:C5. 功率因数用cosϕ表示，其大小为（）。

(A)cosϕ=P/Q； (B)cosϕ=R/Z； (C)cosϕ=R/S； (D)cosϕ=X/R。

答案:B6. 在对称三相非正弦星接电路中，线电压与相电压有效值的关系是（）。

(A)；(B)；(C)；(D)。

答案:C7. 变压器并联运行的理想状况：空载时，并联运行的各台变压器绕组之间（）。

(A)无电压差； (B)同相位； (C)联结组别相同； (D)无环流。

答案:D8. 一般自动重合闸的动作时间取（）。

9. 在小电流接地系统中发生单相接地时（）。

(A)过流保护动作； (B)速断保护动作； (C)接地保护动作； (D)低频保护动作。

答案:C10. 电源频率增加1倍，变压器绕组的感应电动势（）。

(A)增加1倍； (B)不变； (C)略有降低； (D)略有增加。

答案:A11. 在大电流系统中，发生单相接地故障时，零序电流和通过故障点的电流在相位上（）。

(A)同相位； (B)相差90°； (C)相差45°； (D)相差120°。

高级工电气设备安装工考试试题(doc 48页)(正式版)

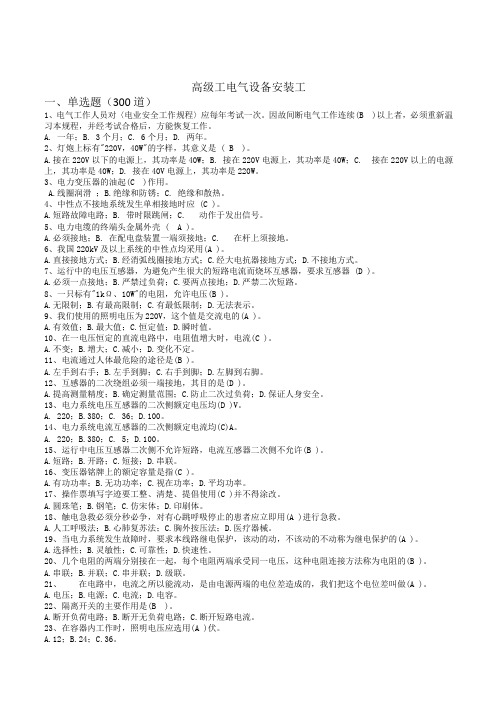

高级工电气设备安装工一、单选题（300道）1、电气工作人员对〈电业安全工作规程〉应每年考试一次。

因故间断电气工作连续(B )以上者，必须重新温习本规程，并经考试合格后，方能恢复工作。

A. 一年；B. 3个月；C. 6个月；D. 两年。

2、灯炮上标有"220V，40W"的字样，其意义是 ( B )。

A.接在220V以下的电源上，其功率是40W；B. 接在220V电源上，其功率是40W；C. 接在220V以上的电源上，其功率是40W；D. 接在40V电源上，其功率是220W。

3、电力变压器的油起(C )作用。

A.线圈润滑；B.绝缘和防锈；C. 绝缘和散热。

4、中性点不接地系统发生单相接地时应 (C )。

A.短路故障电路；B. 带时限跳闸；C. 动作于发出信号。

5、电力电缆的终端头金属外壳 ( A )。

A.必须接地；B. 在配电盘装置一端须接地；C. 在杆上须接地。

6、我国220kV及以上系统的中性点均采用(A )。

A.直接接地方式；B.经消弧线圈接地方式；C.经大电抗器接地方式；D.不接地方式。

7、运行中的电压互感器，为避免产生很大的短路电流而烧坏互感器，要求互感器 (D )。

A.必须一点接地；B.严禁过负荷；C.要两点接地；D.严禁二次短路。

8、一只标有"1kΩ、10W"的电阻，允许电压(B )。

A.无限制；B.有最高限制；C.有最低限制；D.无法表示。

9、我们使用的照明电压为220V，这个值是交流电的(A )。

A.有效值；B.最大值；C.恒定值；D.瞬时值。

10、在一电压恒定的直流电路中，电阻值增大时，电流(C )。

A.不变；B.增大；C.减小；D.变化不定。

11、电流通过人体最危险的途径是(B )。

A.左手到右手；B.左手到脚；C.右手到脚；D.左脚到右脚。

12、互感器的二次绕组必须一端接地，其目的是(D )。

A.提高测量精度；B.确定测量范围；C.防止二次过负荷；D.保证人身安全。

变电一次安装工-高级技师-论述题

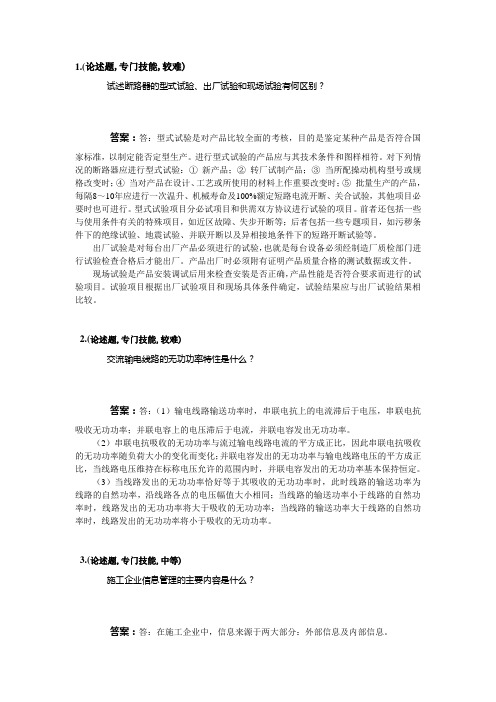

1.(论述题,专门技能,较难)试述断路器的型式试验、出厂试验和现场试验有何区别？答案：答：型式试验是对产品比较全面的考核，目的是鉴定某种产品是否符合国家标准，以制定能否定型生产。

进行型式试验的产品应与其技术条件和图样相符。

对下列情况的断路器应进行型式试验：①新产品；②转厂试制产品；③当所配操动机构型号或规格改变时；④当对产品在设计、工艺或所使用的材料上作重要改变时；⑤批量生产的产品，每隔8～10年应进行一次温升、机械寿命及100%额定短路电流开断、关合试验，其他项目必要时也可进行。

型式试验项目分必试项目和供需双方协议进行试验的项目。

前者还包括一些与使用条件有关的特殊项目，如近区故障、失步开断等；后者包括一些专题项目，如污秽条件下的绝缘试验、地震试验、并联开断以及异相接地条件下的短路开断试验等。

出厂试验是对每台出厂产品必须进行的试验，也就是每台设备必须经制造厂质检部门进行试验检查合格后才能出厂。

产品出厂时必须附有证明产品质量合格的测试数据或文件。

现场试验是产品安装调试后用来检查安装是否正确，产品性能是否符合要求而进行的试验项目。

试验项目根据出厂试验项目和现场具体条件确定，试验结果应与出厂试验结果相比较。

2.(论述题,专门技能,较难)交流输电线路的无功功率特性是什么？答案：答：（1）输电线路输送功率时，串联电抗上的电流滞后于电压，串联电抗吸收无功功率；并联电容上的电压滞后于电流，并联电容发出无功功率。

（2）串联电抗吸收的无功功率与流过输电线路电流的平方成正比，因此串联电抗吸收的无功功率随负荷大小的变化而变化；并联电容发出的无功功率与输电线路电压的平方成正比，当线路电压维持在标称电压允许的范围内时，并联电容发出的无功功率基本保持恒定。

（3）当线路发出的无功功率恰好等于其吸收的无功功率时，此时线路的输送功率为线路的自然功率，沿线路各点的电压幅值大小相同；当线路的输送功率小于线路的自然功率时，线路发出的无功功率将大于吸收的无功功率；当线路的输送功率大于线路的自然功率时，线路发出的无功功率将小于吸收的无功功率。

变电一次安装工-高级技师-简答题

1.(简答题,专业知识,易)电感的常用标准计量单位有哪些及换算关系？答案：答：电感的常用标准计量单位有亨利（H）、毫亨（mH）和微亨（μH）。

1H=103mH=106μH。

2.(简答题,专业知识,易)电容的常用标准计量单位有哪些及换算关系？答案：答：电容的常用标准计量单位有法拉（F）、微法（μF）和微微法（pF）。

1F =106μF=1012pF。

3.(简答题,专业知识,较易)磁铁有哪些特性？答案：答：（1）磁铁同时有两个磁极，一个指南（叫南极，用S表示），一个指北（叫北极，用N表示）。

（2）磁铁的同性磁极相互排斥，异性磁极相互吸引。

4.(简答题,专业知识,较易)简述磁通及关系表达式？答案：答：磁感应强度与垂直于磁场方向的面积的乘积叫磁通。

用公式表示为φ=BS，式中，磁通φ的单位是韦伯（Wb）；磁感应强度B的单位是韦伯/平方米（Wb /m2）；面积的单位是平方米（m2）。

5.(简答题,专业知识,较易)简述磁链及关系表达式？答案：答：线圈的匝数和磁通的乘积叫磁链。

用公式表示为ψ =Nφ，式中，磁链ψ的单位是韦伯（Wb）；线圈的匝数是N；磁通φ 的单位是韦伯（Wb）。

6.(简答题,专业知识,中等)简述电感元件中正弦电压和正弦电流的相位关系及表达式？答案：答：电感元件中正弦电压相位超前正弦电流90°。

用三角函数表示为：i=I m sinωt，u=U m sin（ωt+90°）。

7.(简答题,专业知识,较易)简述铁磁性材料的饱和现象？答案：答：当铁磁性材料（铁芯线圈）中的励磁电流由零开始增加时，磁通随着增加，在经过某一点后，再增加励磁电流时，磁通几乎不在增加，这个现象叫铁磁性材料的饱和现象。

8.(简答题,专业知识,中等)简述电磁感应定律及关系表达式？答案：答：线圈中感应电动势的大小和线圈内磁通变化的速度（单位时间内磁通变化的数值。

即磁通变化率）成正比，称为电磁感应定律。

关系表达式为e=-∆φ/ ∆t，式中，e的单位是伏特（V），∆φ的单位是韦伯（Wb），∆t的单位是秒（s），"-"表示感应电动势所产生的电流反抗原有磁通的变化。

技能鉴定变电一次安装高级技师复习题.

电力职业技能考试《变电一次安装》高级技师理论试卷一、选择题（请将正确答案的代号填入括号内）1.>用于把矩形波脉冲变为尖脉冲的电路是( )。

(A)耦合电路；(B)微分电路；(C)积分电路；(D)LC电路。

答案：B2.>材料在使用中其所承受的应力值不得超过( )。

(A)强度极限；(B)比例极限；(C)许用应力；(D)屈服极限。

答案：C3.>电动机额定功率的单位是( )。

(A)kV²A；(B)kW；(C)kavr；(D)kV。

答案：B4.>损耗电量占供电量的百分比称为( )。

(A)线损率；(B)消耗率；(C)损耗率；(D)变损率。

答案：C5.>交流电流表或交流电压表指示的数值是( )。

(A)平均值；(B)最小值；(C)最大值；(D)有效值。

答案：D6.>1英分等于( )。

(A)2.5mm；(B)3.175mm；(C)4.516mm；(D)6mm。

答案：B7.>平行四边形的面积是( )。

(A)长a³宽b；(B)宽b³高h；(C)长a³宽b³高h；(D)长a³高h。

答案：B8.>按照电气设备正常运行所允许的最高工作温度，把绝缘材料分为七个等级，其中“B”级绝缘材料的允许温度为( )。

(A)105℃；(B)120℃；(C)130℃；(D)160℃。

答案：C9.>预算定额安装费中材料费指( )。

(A)消耗性材料；(B)装置性材料；(C)全部材料；(D)设计给定的材料。

答案：A10.>生产管理的中心环节是( )。

(A)安全管理；(B)全面质量管理；(C)技术管理；(D)班组管理。

答案：B11.>直流电动机是利用( )相互作用产生电磁力的原理制成的。

(A)磁场与磁力；(B)定子与通电导体；(C)磁场与通电导体；(D)转子与通电导体。

答案：C12.>检查线路无电压和检查同期重合闸，在线路发生瞬时性故障跳闸后，( )。

变电检修职业技能鉴定题库(高级工)第010套

变电检修职业技能鉴定题库（高级工）第010套一、选择题【1】GW7-220型隔离开关触指发生严重烧伤，如烧伤、磨损深度大于（ B ）mm时，应更换。

A．1B．0.5C．2D．0.3【2】钢丝绳用于绑扎起重物的绑扎绳时，安全系数应取（ C ）。

A．5~6B．8C．10D．4~6【3】避雷针高度在30m以下与保护半径（ A ）关系。

A．成正比B．成反比C．不变D．没有【4】断路器的同期不合格，非全相分、合闸操作可能使中性点不接地的变压器中性点上产生（ A ）。

A．过电压B．电流C．电压降低D．零电位【5】在焊接、切割地点周围（ A ）m的范围内，应清除易燃、易爆物品，无法清除时，必须采取可靠的隔离或防护措施。

A．5B．7C．10D．4【6】断路器与操动机构基础的中心距离及高度误差不应大于（ C ）mm。

A．20B．25C．10D．15【7】钢丝绳用于以机器为动力的起重设备时，其安全系数应取（ C ）A．2B．2.5~4C．5~6D．10【8】变压器的功能是（ D ）。

A．生产电能B．消耗电能C．生产又消耗电能D．传递功率【9】纯净的SF6气体是（ A ）的。

A．无毒B．有毒C．中性D．有益【10】电气设备外壳接地属于（ C ）。

A．工作接地B．防雷接地C．保护接地D．大接地【11】在非高电阻率地区220kV变电站中，独立避雷针的接地电阻不宜超过（ C ）Ω。

A．0.5B．4.0C．10D．20【12】功率因数用cosφ表示，其公式为（ D ）。

A．cosφ=P/QB．cosφ=Q/PC．cosφ=g/SD．cosφ=P/S【13】GN-10系列隔离开关，动触头进入静触头的深度应不小于（ D ）。

A．50%B．70%C．80%D．90%【14】用扳手拧紧螺母时，如果以同样大小的力作用在扳手上，则力矩螺母中心远时比近时（ C ）。

A．费力B．相等C．省力D．不省力【15】发生（ D ）故障时，零序电流过滤器和零序电压互感器有零序电流输出。

变电一次安装技能鉴定高级工简答题

简答题4014什么是负载的星形连接？星形连接时，线电压和相电压，线电流与相电流之间在数值上有什么关系？答：将三相负载的末端X、Y、Z连到一起，从首端A、B、C引出连接电源的导线，这种连接方式称为负载的星形连接。

星形连接时，线电压等于√3倍相电压；线电流等于相电流。

2025晶体三极管有哪两种类型？它们的电流放大作用应满足什么条件？答：两种类型是NPN型和PNP型。

它们的电流放大作用应满足下列条件：1）发射结正向偏置；2）集电结反向偏置。

3026什么是晶体管反馈？反馈分几种？答：在晶体管放大器中，将输出端的一部分电压或电流用某种方式反回到输入端，这种方式叫反馈。

反馈有两种。

引入反馈后，使放大器的放大倍数增加的叫正反馈，使放大倍数减少的叫负反馈。

3032提高构架的弯曲强度的方法有几种？答：1）提高抗弯截面模量；2）减少弯矩；3）提高材料强度，以提高许用应力。

2062三相感应电动机为什么不允许缺相运行？答：电动机的三相电源中有一相断路称为缺相运行。

发生这种情况时，电动机合闸后不能启动。

如果缺相发生在运行中，虽然尚能继续运转，但出力下降；其他两相电流过大，容易烧毁电动机绕组。

所以不允许电动机长时间缺相运行。

3063什么叫电气主接线图？答：由各种电气一次设备的图形符号和连接线所组成的表示接受和分配电能的电路图叫电气主接线图。

3064简述电气主接线的基本形式？答：电气主接线的基本形式主要有单母线接线、双母线接线、双母线带旁路母线接线、3/2断路器接线、桥形接线、多角形接线、单元或扩大单元接线。

3065简述变电站总平面布置所反映的主要内容？答：变电站总平面布置所反映的主要内容有：屋外构架、一次设备、所内电缆沟和道路、屋内配电装置和主控楼等建筑的平面位置尺寸及变电站的朝向、母线排列等。

1108工频高压基本测量方法有几种？答：1）在升压器低压侧用电压表测量。

2）用电压互感器测量。

3）用静电电压表测量。

4）用电容或阻容分压器测量。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.(论述题,专业知识,易)什么是三极管的电流放大作用？答案：答：在三极管的基区同时存在两个过程：自由电子向集电结扩散的过程和自由电子在复合的过程。

其电流放大能力取决于扩散与复合的比例，扩散运动越是超过复合运动，就有更多的自由电子扩散到集电结，电流放大作用也就越强。

当管子内部的复合与扩散比例确定后，基极电流I b和集电极电流I c的比例即确定，I b增大或减少多少倍，I c也随之增大或减小多少倍。

因为I b I c，故I b有微小的变化即会引起I c极大的变化。

这种以小电流控制大电流的作用就是三极管的电流放大作用。

2.(论述题,专业知识,易)试述耦合电容器的结构及工作原理？答案：答：耦合电容器由多个电容芯子串联而成。

电容芯子由有一定厚度和层数的介质和两张铝箔作为极板，按一定圈数卷绕后压扁而成，其介质可为油浸电容器纸或油浸电容器纸与聚丙烯薄膜做成的复合介质。

电容芯子装在绝缘瓷套内，瓷套内充有绝缘油并装有钢板膨胀器，不使内部温度变化而产生气隙，防止内部放电，瓷套管两端有金属法兰进行密封。

耦合电容器在电力系统中一般与阻波器、结合滤波器等组成高频通道，电容器的阻抗Z=1/(2πfC)，与通过电流的频率成反比，频率越高，阻抗越小，便于高频电流通过，而对于工频电流，其阻抗就很大，相当于断路，从而起到了分离高频与工频的作用。

3.(论述题,专业知识,易)试述变压器的基本工作原理？答案：答：变压器由一次绕组、二次绕组和铁芯组成。

当一次绕组加上交流电压时，在一次绕组中产生电流，铁芯中产生交变磁通。

交变磁通在一、二次绕组中感应电动势，一、二次绕组的感应电动势之比等于一、二次绕组匝数之比。

当二次侧接上负载时，二次电流也产生反磁势，为了维持主磁通不变，随之在一次增加电流，使磁势达到平衡，这样，一次和二次通过电磁感应而实现了能量的传递。

接负载后，若忽略内阻抗压降，则线圈端电压与感应电动势相等，一、二次电压之比也等于一、二次绕组匝数之比。

一、二次绕组匝数不同时，一、二次电压也不相同。

这就是变压器的基本原理。

4.(论述题,专业知识,中等)试述SF6断路器按触头的开距结构分为哪两种？各有什么特点？答案：答：SF6断路器按触头开距结构分为定开距和变开距两种。

定开距在开断电流过程中，断口两侧引弧触头间的距离不随动触头桥的运动而发生变化。

其特点：①与变开距相比，电弧长度较短，电弧电压低，能量小，因而对提高开断性能有利。

②压气室距电弧较远，绝缘拉杆不易烧坏，弧间隙介质强度恢复较快。

③压气室内SF6气体利用率不如变开距高，为保证足够的气吹时间，压气室总行程要求较大。

变开距在开断电流过程中，动、静弧触头之间的开距随动触头的运动而发生变化。

其特点：①压气室内的气体利用率高，在从开始至吹弧后的全部行程内，都对电弧吹拂。

②喷嘴能与动弧触头分开。

③开距大，电弧长，电弧电压高，电弧能量大。

④喷嘴易被电弧烧伤。

5.(论述题,专业知识,较易)在什么情况下，整流输出用电容滤波和电感滤波？各种滤波效果有何不同？答案：答：对于输出电流较小的电路，例如控制电路电源等，一般采用电容滤波较为合适。

对于输出电流较大的电路，一般采用电抗器滤波效果好。

对于要求直流电压中脉动成分较小的电路，例如精度较高的稳压电源，常采用电容电感滤波。

用电容滤波输出电压较高，最大可接近整流后脉动电压的峰值；用电感滤波时，输出电压值可接近整流后脉动电压的平均值；用电容、电感滤波时，当电感、电容都足够大时，输出电压脉动会更小。

6.(论述题,专业知识,较易)何谓电动机的自起动？电动机自起动时会出现什么问题？如何保证重要电动机的自起动？答案：答：电动机在运转中突然停电，其转速开始下降，在电动机尚未停止运转以前，如果重新获得供电，其转速又开始上升直到恢复到正常工作，这一过程称为电动机自起动。

若同时参加自起动的电动机数目很多，会有很大的起动电流，在厂用变压器和线路等元件中引起电压下降，使厂用电母线电压大大下降，危及厂用电系统的稳定运行。

厂用电母线电压降低，使电动机起动过程时间增长，电动机绕组发热影响其寿命和安全，所以应限制同时参加自起动电动机的台数，以保证重要电动机的自起动。

7.(论述题,专业知识,中等)液压机构上需装设哪些油压闭锁及信号装置？答案：答：各种液压机构的油压闭锁装置基本相同：①启泵和停泵控制回路，油泵在运转时应发出信号。

②重合闸闭锁。

③合闸闭锁。

④分闸闭锁。

⑤压力异常信号及油泵闭锁回路。

⑥有的产品还装有零压闭锁。

8.(论述题,专业知识,中等)110kV及以上主变压器一般应有哪些保护？各自的保护范围如何？答案：答：（1）差动保护。

保护范围是主变压器220kV断路器电流互感器至主变压器110kV断路器电流互感器之间的所有设备。

（2）零序差动保护。

保护范围是主变压器零序差动各侧电流互感器之间的所有设备。

（3）瓦斯保护。

保护范围是主变压器内部。

（4）220kV复合电压闭锁过流保护。

保护范围是主变压器后备及110kV侧后备保护。

（5）110kV复合电压闭锁过流保护。

保护范围是110kV母线及主变压器220kV侧后备保护。

（6）220kV零序方向过流保护。

保护范围是主变压器及110kV侧后备保护。

（7）110kV零序过流保护。

保护范围是110kV母线及主变压器220kV侧后备保护。

（8）过负荷保护。

监视主变压器负荷。

9.(论述题,专业知识,较难)什么叫备用电源自动投入装置，对它的基本要求是什么？答案：答：备用电源自动投入装置就是当工作电源因故障被断开后，能自动而且迅速地将备用电源投入工作或将用户切换到备用电源上去，使用户不产生持续停电的一种装置，简称为BZT装置。

对BZT装置的基本要求有以下六点：（1）装置的启动部分应能反应工作母线失去电压的状态。

（2）工作电源断开后，备用电源才能投入。

为防止把备用电源投入到故障元件上，以致扩大事故和设备损坏程度，因此要求只有当工作电源断开后，备用电源方可投入。

（3）BZT装置只能动作一次，以免在母线上或引出线上发生持续性故障时，备用电源被多次投入到故障元件上，造成更严重的事故。

（4）BZT装置应该保证停电时间最短，使电动机容易自启动。

（5）当电压互感器的熔断器熔断时，BZT装置不应动作。

（6）当备用电源无电压时，BZT装置不应动作。

10.(论述题,专业知识,中等)固体介质的击穿主要有哪两种形式？试分析各有什么特点？答案：答：固体介质的击穿主要有电击穿、热击穿两种形式。

（1）电击穿。

固体介质的电击穿和材料本身的结构特性电场均匀程度有关，如材料本身有气泡，一方面相当于厚度减少，同时气泡处电场强度很大，易发生游离，使击穿电压降低。

均匀电场中，击穿电压和介质的厚度成正比，而在不均匀电场中，由于电场极不均匀处首先容易发生游离，致使击穿电压明显降低。

（2）热击穿。

固体介质的热击穿是介质在电压作用时间较长的情况下发生的。

固体介质在电场的作用下，其介质损耗使介质内部发热，温度上升。

由于发热量大，使内部温度不断升高，特别是内部有局部损伤如有气泡或有潮气时，则发热就更严重，最后会丧失绝缘性能，导致击穿，即称为热击穿。

11.(论述题,专业知识,较难)通过对充油设备中油的色谱分析，为什么能发现设备缺陷和判断故障性质？答案：答：在充油电气设备运行中，当设备内部发生故障时，故障点附近的绝缘油或其他绝缘物就会分解出气体；由于故障不同，分解出的气体也不相同，故障越严重，气体就越多。

有些气体溶解于变压器油中，因此，分析油中可溶性气体的成分和含量，就可以判断充油设备潜伏性故障的性质和程度。

变压器及其他充油设备的故障大致可分为过热性故障和放电性故障。

12.(论述题,专业知识,较难)试论述如何加速电弧的熄灭？答案：答：电弧的熄灭，取决于电弧中游离与去游离的过程，加强去游离削弱游离就能使电弧熄灭。

采取有效措施冷却电弧，可以减弱热游离。

电弧中去游离的强度，在很大程度上决定于介质特性，如气体的导热系数、介电强度热游离温度、热容量等，如采用SF6气体作为灭弧介质，它具有很高的介电强度和良好的灭弧性能。

气体介质的压力对电弧去游离影响也很大，气体压力愈大，电弧愈易熄灭。

触头的熔点、导热系数和热容量愈大，可以减小热发射和电弧中金属蒸气，有利于熄弧。

将电弧切为数段并迅速拉长（提高跳闸速度采用磁吹，压力纵、横吹等措施）是灭弧的有效办法。

13.(论述题,专业知识,较难)对于SF6断路器，有哪些实用的SF6气体检漏方法？答案：答：SF6气体检漏分为定性和定量检漏两种。

在现场，定性检漏更实用，具体包括简易定性检漏、压力下降法、分割定位法和局部蓄积法。

（1）简易定性检漏使用一般的检漏仪，对所有组装的密封面、管道连接处以及其他有怀疑的地方进行检测。

（2）压力下降法，即用精密压力表测量SF6气体压力，隔数天甚至数十天进行复测，结合温度换算或进行横向比较来判断可能的压力下降。

（3）分割定位法适用于三相SF6气路联通的断路器。

如已确认有泄漏但难于定位时，可把SF6气体系统分割成几部分，再进行检漏，从而可以减少盲目性。

（4）局部蓄积法采用塑料布将待测部位包扎起来，经过数小时后再用检漏仪测量塑料布内是否有泄漏出的SF6气体。

该方法灵敏度高，特别是在户外刮风较大时实用性更强，是目前广为推广和采用的定性检漏方法。

14.(论述题,专门技能,易)在室外安装电容器组有什么要求？答案：答：室外安装电容器组有以下要求：（1）电容器组如采用落地安装时，电容器的底部应与地面离开不小于0.4m，在电容器周围设制护栏以防触电。

（2）电容器和电网电压等级相同时，其外壳及支架应接地良好。

电容器的电压等级低于电网，且采用星形接线或串联使用时，其外壳应对地绝缘，其绝缘水平应不低于电网额定电压。

（3）若采用高位布置时，电容器组的台架距地不应小于2.5m，电容器带电部分至地面的垂直距离符合规范要求。

（4）室外安装的电容器还应考虑防止动物及鸟害，避开阳光直射及合理安排各个电容器之间的距离。

（5）电容器有铭牌的一侧应向外，电容器组排列及设置的安全防护栏应考虑便于巡视检查和单台更换方便。

15.(论述题,专门技能,较易)试述选择千斤顶的顶升位置时应掌握的要点有哪些？答案：答：选择千斤顶的顶升位置时应注意：（1）千斤顶的施力点应选择在有足够强度的部位，防止顶起后造成施力点变形或破坏。

（2）应使用在设备上设置的顶升点。

（3）使用多台千斤顶时，顶升点应对称于设备重心位置。

（4）在底座为矩形平面的物体两端各用一台千斤顶时，顶升点应在重心线两侧对称于重心线的位置。

16.(论述题,专门技能,较易)试述大型变压器内部检查时使用的主要设备和材料有哪些？答案：答：大型变压器内部检查时使用的主要设备和材料有：（1）干燥空气发生器或足量气瓶干燥空气。
