VLAN中继实验
完整版实验二交换实验 VLAN及链路冗余实验报告
实验二交换实验VLAN及链路冗余实验名称本次实验的实验名称为：交换实验，主要分为以下几个小实验:同一交换机VLAN的划分，也称为交换机端口的隔离;(1)不同交换机上VLAN的划分三层交换机使不同VLAN互通端口聚合提供冗余链路实验目的1.同一交换机VLAN的划分在实现同一交换机VLA N的划分实验中，我们主要的目的是理解P ortVIan的配置，动手实现在同一个交换机上划分VLAN 2.不同交换机上VLAN的划分在实现不同交换机上VLA N的划分实验中，我们主要的目的是理解跨交换机之间VLAN的特点，可以动手实现在不同的交换机上划分VLAN 3.三层交换机使不同VLAN互通在利用三层交换机实现不同VLA N互通的实验中，我们主要的目标是使用三层交换机实现不同VLAN间互相通信。
4.端口聚合提供冗余链路在实现交换机的端口聚合以提供冗余链路的实验过程中，我们的主要目标是理解链路聚合的配置及原理，动手实现交换机端口的聚合。
实验设备在本次实验的过程中，主要要求的实验设备有交换机2台：三层S3550-1,二层S2126G-1; PC 机4台：PC1, PC2 PC5和PC6以及若干条直连线和交叉线。
四、实验拓扑图1.同一交换机VLAN 勺划分该实验主要使用了二层交换机 S2126G-1和两台PC 机PC5 PC6 IP 地址设 置、连接端口号的设置如下图（1）所示:图（1）2.不同交换机上VLAN 的划分该实验主要使用了二层交换机 S2126G-1三层交换机S3550-1以及四台PC PC6 IP 地址设置、连接端口号的设置如下图（2）所示:3.三层交换机使不同VLAN 互通1竝.163.1. 1a*=C-PT PC'lAK 102550-241 弦 163.1.2•aPC-PT机PC1 PC2 PC5该实验主要使用了二层交换机 S2126G-1三层交换机S3550-1以及四台PC机 PC1 PC2 PC5PC6 IP 地址设置、连接端口号的设置如下图（3）所示:4.端口聚合提供冗余链路该实验主要使用了二层交换机 S2126G-1三层交换机S3550-1以及四台PC机 PC1 PC2PC5 PC6 IP 地址设置、连接端口号的设置如下图（4）所示:五、 实验内容（步骤）图图1.同一交换机VLAN 勺划分(1)按照实验拓扑图进行网络的连接和配置。
WOLF详细 VLAN的划分及中继,对于学习CCNA CCNP的朋友有帮助,好东西希望和大家共享

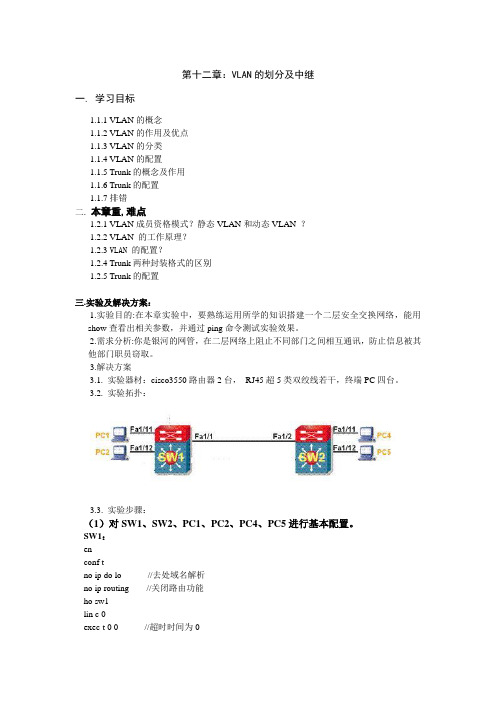

第十二章：VLAN的划分及中继一. 学习目标1.1.1 VLAN的概念1.1.2 VLAN的作用及优点1.1.3 VLAN的分类1.1.4 VLAN的配置1.1.5 Trunk的概念及作用1.1.6 Trunk的配置1.1.7排错二.本章重,难点1.2.1 VLAN成员资格模式？静态VLAN和动态VLAN ？1.2.2 VLAN 的工作原理？1.2.3 VLAN 的配置？1.2.4 Trunk两种封装格式的区别1.2.5 Trunk的配置三.实验及解决方案：1.实验目的:在本章实验中，要熟练运用所学的知识搭建一个二层安全交换网络，能用show查看出相关参数，并通过ping命令测试实验效果。
2.需求分析:你是银河的网管，在二层网络上阻止不同部门之间相互通讯，防止信息被其他部门职员窃取。
3.解决方案3.1. 实验器材：cisco3550路由器2台，RJ45超5类双绞线若干，终端PC四台。
3.2. 实验拓扑：3.3. 实验步骤：（1）对SW1、SW2、PC1、PC2、PC4、PC5进行基本配置。
SW1：enconf tno ip do lo //去处域名解析no ip routing //关闭路由功能ho sw1lin c 0exec-t 0 0 //超时时间为0logging syn //Console口日志同步exitSW2：enconf tno ip do lono ip routingho sw2lin c 0exec-t 0 0logging synexitpc1:enconf tno ip do lono ip routing 关闭路由功能，这样就可以当作一个pc来用了ho pc1lin c 0exec-t 0 0logging synexitint f0/0ip add 1.1.1.1 255.255.255.0no shutpc2:enconf tno ip do lono ip routingho pc2lin c 0exec-t 0 0logging synexitint f0/0ip add 1.1.1.2 255.255.255.0no shutexitpc4:enconf tno ip do lono ip routingho pc4lin c 0exec-t 0 0logging synexitint f0/0ip add 1.1.1.4 255.255.255.0no shutexitpc5:enconf tno ip do lono ip routingho pc5lin c 0exec-t 0 0logging synexitint f0/0ip add 1.1.1.5 255.255.255.0no shut注意：1、在交换机上面我们使用no ip routing 是因为SW1 、SW2都是三层交换机我们现在这里需要个二层就够了所以要关掉路由功能让他变成普通的交换机。
1002 实施VLAN中继
• 对原始帧不做任何修改
ISL封装
• 使用 ASIC • 头尾封装，封装信息不插入到数 据的内部，封装信息对于用户来 说是透明的。 • 只在交换机与交换机之间或交换 机与路由器之间有效
© 2003, Cisco Systems, Inc. All rights reserved.
BCMSN v2.0—2-31
• 掌握排除VLAN trunking 的故障.
© 2003, Cisco Systems, Inc. All rights reserved.
BCMSN v2.0—2-25
目标一.了解Trunk 链路,及其鉴别方式
在上述情况下PC之间能够相互Ping通吗？
© 2003, Cisco Systems, Inc. All rights reserved.
Switch#show interfaces fastEthernet 5/8 switchport Name: fa5/8 Switchport: Enabled Administrative Mode: trunk Operational Mode: trunk Administrative Trunking Encapsulation: dot1q Operational Trunking Encapsulation: dot1q Negotiation of Trunking: Off Access Mode VLAN: 1 (default) Trunking Native Mode VLAN: 99 (trunk_only) Trunking VLANs Enabled: 1,5,11,1002-1005 Pruning VLANs Enabled: 2-1001 . . .
设置交换机的端口为动态协商状态 (access or trunk)
实验 VLAN中继实验
实验 VTP 交换机组的VLAN 配置（本试验在模拟软件下完成）VTP 域是由一组VTP 域名相同的互相连接的交换机组成。
一个交换机只能在一个VTP 域内。
它可以减少在配置改变时可能引起的配置不一致的问题，并且可以减少对于VLAN 的操作。
1. 实验目的学习VTP 的配置方法2. 实现功能通过VTP 管理交换机组的VLAN3. 实验拓扑图 拓扑结构1) 建立如图环境，测试A 、B 、C 、D 的连通性。
2) 配置F0/11为通道，验证配置，查看是否正常。
3) 配置VTP 域，域名为CISCO ，密码为xxx,Sw1为服务器，SW2为客户机。
查看关键信息。
4) 在SW1上建立vlan2包含A ， 建立vlan3包含B 。
5) 在SW2上查看是否已有vlan2、vlan3。
如果没有，给出解决方法。
是否可以人工建立vlan4、vlan5，同样vlan2包含C ， 建立vlan3包含D 。
测试AC 、BD 的连通性。
6) 启用修剪，验证配置。
7) 在中继中去除vlan3的修剪，查看配置并说明修剪意义。
4. 实验步骤步骤1给各个交换机命名.switch>enableswitch#config tswitch(config)# hostname sw1Sw1Sw2sw1(config)#步骤2测试连通性,结果如下所示:在A上用ping命令测试和B的连通性:C:\Documents and Settings\Administrator>ping 1.1.1.4Pinging 1.1.1.4 with 32 bytes of data:Reply from 1.1.1.4: bytes=32 time<10ms TTL=128Reply from 1.1.1.4: bytes=32 time<10ms TTL=128在A上用ping命令测试和C的连通性:在A上用ping命令测试和D的连通性:这里连通由于2950交换机默认是中继，不做详细介绍：步骤4配置SW1将FA0/11端口设置为一个主干口：sw1(config)#interface fastethernet0/11sw1(config-if)#switchport mode trunk配置SW2将FA0/11设置为一个主干口：sw2(config)#interface range fastethernet0/11sw2(config-if)# switchport mode trunk步骤5在SW1上配置VTP域CISCO并创建名为VLAN 10和VLAN 20的VLAN。
实验报告模版_5_VLAN中继

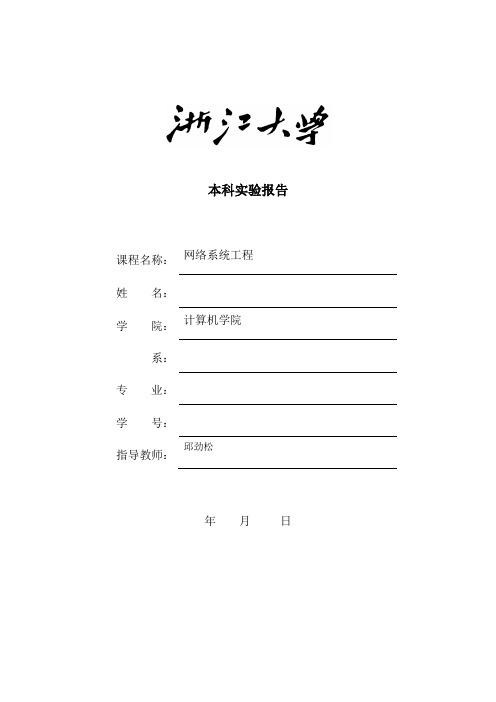

本科实验报告
课程名称：网络系统工程
姓名：
计算机学院
学院：
系：
专业：
学号：
邱劲松
指导教师：
年月日
浙江大学实验报告
课程名称：网络系统工程实验类型：分析实验
实验项目名称：VLAN中继
学生姓名：专业：学号：
同组学生姓名：指导老师：邱劲松
实验地点：计算机网络实验室实验日期：年月日
一、实验目的和要求：
了解VLAN中继工作原理。
二、实验内容和原理
通过将交换机的端口配置为VLAN中继口，使得不同交换机的不同组的VLAN数据可以同时在网络间流动。
三、主要仪器设备
联网的PC机、Packet Trace软件。
四、操作方法与实验步骤
●搭建4个局域网，每个局域网配一个交换机
●在每个局域网交换机上均划分出2个VLAN，让PC机属于不同VLAN
●使用第5个交换机来连接4个局域网的交换机
●在第5个交换机（互联交换机）上启用VLAN Trunk，使不同局域网内相同VLAN
组的PC之间都能够互通
●产生模拟数据包，通过模拟软件跟踪数据包的流向
五、实验数据记录和处理
（配合屏幕截图描述局域网的组网过程：包括屏幕上显示的组网图、每个设备分配到的IP地址列表、VLAN的划分表、跟踪模拟数据流向）
六、实验结果与分析
（描述各个设备之间Ping的结果）
七、讨论、心得
（实验过程中的心得，体会）。
VLAN中继和VTP
实验十一 VLAN中继和VTP实验目标：理解VLAN中继（trunk link）技术理解虚拟局域网中继协议（vlan trunk protocol）；技术原理：VLAN中继----由于VLAN的设置通常按逻辑功能而非物理位置进行，同一VLAN跨越任意物理位置的多个交换机的情况更为常见。
那么怎样才能使主机间完成正确的识别并进行VLAN的内部通信呢？这里包含两层意思：一是属于同一VLAN的成员之间如何实现通信；二是属于不同VLAN的数据帧在交换时如何区分或者说如何标识。
VLAN中继（trunk link）技术就是解决这个问题的有效方法。
VLAN中继（trunk link）是以太网交换机端口和另一个连网设备（如路由器或交换机）的以太网端口之间点对点链路，负责在单个链路上传输多个VLAN的流量。
VLAN中继（trunk link）不属于某个具体的VLAN，而是作为交换机之间传输VLAN信息的管道。
VTP-----随着中小型企业网络中的交换机数量增加，全局统筹管理网络中的多个VLAN和中继成为一个难题。
思科（cisco）开发了一种能帮助网络管理员自动完成VLAN的创建、删除和同步等工作技术，即虚拟局域网中继协议（vlan trunk protocol）；VTP用来管理和配置整个VLAN交换网络。
它允许网络管理员添加、删除或重新配置交换网络，并同时提供对多种网络介质的支持，能够准确、及时地跟踪和检测VLAN信息，动态地向所有的网络交换机报告当前网络状况。
VTP域包括一台交换机或者共享相同VTP域名的多台互连交换机，一台交换机每次只能成为一个VTP域的成员。
配置VTP域的好处是，如果发生配置更改错误，它可以限制该错误在网络中的传播范围。
VTP有三种工作模式：服务器模式（sever mode）、客户模式(client mode) 、透明模式(transparent mode)。
交换机可以工作在任意一种模式下，但同一时间只能处于一种模式。
实验十 1912交换机VLAN帧中继的实现
实验十1912交换机VLAN帧中继的实现实验目标1、交换机：2个1900系列【1912】2、电脑：PC1、PC2、PC3、PC43、利用帧中继实现VLAN100里的PC1与PC3通信，VLAN200里的PC2与PC4通信4、实验模拟图实验过程配置交换机SW1（1900系列【1912】）1、首先设置默认交换机1的设备名enconf thost SW1设置交换机名SW1exit2、启动VLAN100以及设置VLAN100的以太网端口（e0/1）和VLAN200以及设置VLAN200的以太网端口（e0/2）enconf tvlan 100启动VlAN100 vlan 200启动VlAN200 int e0/1（连接的是PC1）进入e0/1设置vlan-membership static 100将e0/1端口加入到VLAN100exitint e0/2 （连接的是PC2）进入e0/2设置vlan-membership static 200将e0/2端口加入到VLAN200exit3、启动帧中继全局模式下conf tint fa 0/27进入fa0/27设置trunk on启动帧中继exitCtrl + Z4、查看VLAN和帧中继的使用情况特权模式下sh vlan查看VLAN 的使用情况sh trunk b查看帧中继TRUNK的启动状态注意：因为连接的是SW1连接SW2的是FA0/27，所以查看帧中继使用情况时sh trunk 后面跟随的是b，同理之，连接的如果是FA0/26，查看帧中继使用情况时sh trunk 后面跟随的则是a。
在后面的实验十二中将会用到配置交换机SW2（1900系列【1912】）1、首先设置默认交换机2的设备名enconf thost SW2设置交换机名SW2exit2、启动VLAN100以及设置VLAN100的以太网端口（e0/1）和VLAN200以及设置VLAN200的以太网端口（e0/2）enconf tvlan 100启动VlAN100 vlan 200启动VlAN200 int e0/1（连接的是PC3）进入e0/1设置vlan-membership static 100将e0/1端口加入到VLAN100exitint e0/2 （连接的是PC4）进入e0/2设置vlan-membership static 200将e0/2端口加入到VLAN200exit4、查看VLAN和帧中继的使用情况特权模式下sh vlan查看VLAN 的使用情况3、启动帧中继全局模式下conf tint fa 0/27进入fa0/27设置trunk on启动帧中继exitCtrl + Zsh trunk b查看帧中继TRUNK的启动状态配置PC 11、直接输入命令w2、按图中所示输入IP地址192.168.1.1输入子网掩码255.255.255.0输入网关192.168.1.1配置PC 21、直接输入命令w2、按图中所示输入IP地址192.168.1.2输入子网掩码255.255.255.0输入网关192.168.1.1配置PC 31、直接输入命令w2、按图中所示输入IP地址192.168.1.3输入子网掩码255.255.255.0输入网关192.168.1.1配置PC 41、直接输入命令w2、按图中所示输入IP地址192.168.1.4输入子网掩码255.255.255.0输入网关192.168.1.1测试1、PC1只与PC3相通，因为它们都在VLAN100里在PC1上执行命令ping 192.168.1.4（正确：不通）ping 192.168.1.3（正确：相通）2、PC2只与PC4相通，因为它们都在VLAN200里不再详述。
vlan与vlan中继
实验报告实验项目：Vlan与Vlan中继实验环境：Cisco Packet Tracer实验目的和要求：掌握vlan与vlan中继的使用方式；利用不同vlan隔离计算机的流量，使连接在同一台交换机上的两台计算机不能通信；利用vlan中继使分别连接在两台交换机上的计算机能相互通信。
实验过程：任务一：1.在Packet Tracer中建立如下实验拓扑图：其中PC0的Fastethernet端口用直通线连接Switch0的Fastethernet 0/1端口；PC1的Fastethernet端口用直通线连接Switch0的Fastethernet 0/2端口。
2.将PC0的IP地址设置为192.168.108.1，子网掩码为255.255.255.0；将PC1的IP地址设置为192.168.108.2，子网掩码为255.255.255.0；使PC0、PC1处于同一个网络下。
3.使用ping命令检查两台PC机的连通性。
由ping出来的结果可知两台PC机之间是连通的。
4.在交换机中建立两个vlan：vlan 10和vlan 20，并将两台PC机连接交换机的接口fa 0/1、fa 0/2分别划分给两个新建立的vlan，使两个端口出于不同的vlan，其中fa 0/1划分给vlan 10，fa 0/2划分给vlan 20。
5.在特权模式使用show vlan命令查看快速以太网端口在不同vlan的划分情况。
由上图，可知端口fa0/1已划分给vlan 10，端口fa 0/2已划分给vlan 20。
6.再次通过ping命令查看两台PC机的连通性。
可知，PC0和PC1之间无法连通。
任务二：1.在Packet Tracer中建立如下实验拓扑图：其中PC2的Fastethernet端口用直通线连接Switch1的Fastethernet 0/2端口；PC3的Fastethernet端口用直通线连接Switch2的Fastethernet 0/2端口；用交叉线将Switch1、Switch2的Fastethernet 0/24端口连接起来。
项目4：构建基于VLAN中继协议隔离的局域网
项目4：构建基于 项目 ：构建基于VLAN中继协议隔离的局域网 中继协议隔离的局域网 4.2.11.2 相关知识 VLAN中继协议（VTP） 中继协议（ 中继协议 ） 3. VTP通告 通告 汇总通告 VTP通告 通告 子集通告 客户的通告请求
项目4：构建基于 项目 ：构建基于VLAN中继协议隔离的局域网 中继协议隔离的局域网 VTP配置 4.2.2 VTP配置 1．VTP 配置原则
服务器模式是交换机默认的工作模 允许创建、修改和删除本地VLAN 式，允许创建、修改和删除本地 数据库中的VLAN，并允许设置一些对 数据库中的 ， 整个VTP域的配置参数 在对VLAN进 域的配置参数。 整个VTP域的配置参数。在对VLAN进 行创建、修改或删除之后，VLAN数据 行创建、修改或删除之后， 数据 库的变化将传递到VTP域内所有处于 库的变化将传递到 域内所有处于 Server或Client模式的其他交换机，以 模式的其他交换机， 或 模式的其他交换机 实现对VLAN信息的同步。另外，充当 信息的同步。 实现对 信息的同步 另外， 服务器模式的交换机也可接收同一个 VTP域内其他交换机发送来的同步信息。 域内其他交换机发送来的同步信息。 域内其他交换机发送来的同步信息 建议一个网络中至少将两台交换机配置 为服务器，以便提供备份和冗余功能。 为服务器，以便提供备份和冗余功能。
Cisco开发出了 开发出了VTP中继协议，可使大量的 中继协议， 开发出了 中继协议 可使大量的VLAN配置工作 配置工作 自动化。 可确保网络中的VLAN配置得到一致性维护，并 配置得到一致性维护， 自动化。VTP可确保网络中的 可确保网络中的 配置得到一致性维护 能减少VLAN管理和监控方面的工作量。VTP（VLAN中继协 管理和监控方面的工作量。 能减少 管理和监控方面的工作量 （ 中继协 是第2层消息协议 层消息协议， 议）是第 层消息协议，它提供了一种从网段内的中央服务器 数据库进行分布和管理的方法。 对VLAN数据库进行分布和管理的方法。 数据库进行分布和管理的方法 VTP使用 域”（Domain）关系组织互连的交换机，并在 使用“域 （ 使用 ）关系组织互连的交换机，并在“ 内的所有交换机上维护VLAN配置信息的一致性。VTP“域” 配置信息的一致性。 域”内的所有交换机上维护 内的所有交换机上维护 配置信息的一致性 域 也被称为VLAN管理域（VLAN management domain）。网 管理域（ ）。网 也被称为 管理域 ）。 络中的VTP域是一组 域是一组VTP域名称相同并通过 域名称相同并通过Trunk相互连接的 络中的 域是一组 域名称相同并通过 相互连接的 交换机。 交换机。
VLAN中继实验
实验目的配置VLAN和中继链路，实现VLAN跨越交换机通信实验拓扑实验步骤Switch0配置如下:⏹Asuqa#configure terminal⏹Asuqa(config)#vlan 2⏹Asuqa(config-vlan)#name Sales⏹Asuqa(config-vlan)#vlan 3⏹Asuqa(config-vlan)#name Tech⏹Asuqa(config-vlan)#interface f0/2⏹Asuqa(config-if)#switchport mode access⏹Asuqa(config-if)#switchport access vlan 2⏹Asuqa(config-if)#no shutdown⏹Asuqa(config-if)#interface f0/3⏹Asuqa(config-if)#switchport mode access⏹Asuqa(config-if)#switchport access vlan 3⏹Asuqa(config-if)#no shutdown⏹Asuqa(config-if)#interface f0/1⏹Asuqa(config-if)#switchport mode trunk⏹Asuqa(config-if)#no shutdown⏹Asuqa(config-if)#end⏹Asuqa#Switch1配置如下:⏹Aiko#configure terminal⏹Aiko(config)#vlan 2⏹Aiko(config-vlan)#name Sales⏹Aiko(config-vlan)#vlan 3⏹Aiko(config-vlan)#name Tech⏹Aiko(config-vlan)#interface f0/2⏹Aiko(config-if)#switchport mode access⏹Aiko(config-if)#switchport access vlan 2⏹Aiko(config-if)#no shutdown⏹Aiko(config-if)#interface f0/3⏹Aiko(config-if)#switchport mode access⏹Aiko(config-if)#switchport access vlan 3⏹Aiko(config-if)#no shutdown⏹Aiko(config-if)#interface f0/1⏹Aiko(config-if)#switchport mode trunk⏹Aiko(config-if)#no shutdown⏹Aiko(config-if)#end⏹Aiko#Asuqa#show vlan brief⏹VLAN Name Status Ports⏹---- -------------------------------- --------- -------------------------------⏹ 1 default active Fa0/1, Fa0/4, Fa0/5, Fa0/7⏹Fa0/8, Fa0/9, Fa0/10, Fa0/11⏹Fa0/12, Fa0/13, Fa0/14,Fa0/15⏹Fa0/16, Fa0/17, Fa0/18,Fa0/19⏹Fa0/20, Fa0/21, Fa0/22,Fa0/23⏹Gi0/1, Gi0/2⏹ 2 Sales active Fa0/2⏹ 3 Tech active Fa0/3⏹1002 fddi-default act/unsup⏹1003 token-ring-default act/unsup⏹1004 fddinet-default act/unsup⏹1005 trnet-default act/unsup⏹Asuqa#验证：销售部门可以相互通信，但不能和技术部通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VLAN中继实验
1.搭建如图所示拓扑图，如图所示配置各主机IP地址
2.在交换机switch0和交换机switch1上创建vlan 2 和vlan 3 ,并把fa 0/1接口分配到vlan 2
中，把fa 0/2接口分配到vlan 3中：
Switch0配置：
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#exit
Switch(config)#int fa 0/1
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config)#int fa 0/2
Switch(config-if)#switchport access vlan 3
Switch(config-if)#exit
Switch(config)#exit
Switch#show vlan
Switch1配置：
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#exit
Switch(config)#int fa 0/1
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config)#int fa 0/2
Switch(config-if)#switchport access vlan 3
Switch(config-if)#exit
Switch(config)#exit
Switch#show vlan
3、配置swtich0的fa 0/23接口、switch1的fa 0/24接口，以及switch2的fa 0/23和fa 0/24接口为中继模式：
Switch0配置：
Switch(config)#int fa 0/23
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch1配置：
Switch(config)#int fa 0/24
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch2配置：
Switch(config)#int fa 0/23
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#int fa 0/24
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
4.用PC4 ping PC5 ,能否ping 通，PC0 ping PC2呢，PC1 ping PC3呢？
5.在交换机switch2上创建VLAN 2和vlan 3后重复第四步操作，结果又当如何？。
