智能巡检系统使用使用说明
LANDWELL智能巡更巡检管理系统L7000EF使用说明书
LANDWELL智能巡更巡检管理系统L-7000EF型使用说明书美国兰德华LADNWELL（中国）科技投资有限公司北京兰德华电子技术有限公司客户服务电话：目录前言 (2)一.系统分类及型号对照 (3)1.1系统分类及组成 (3)1.2 产品型号对照 (3)二.系统组成及技术特点 (4)2.1中文射频系列 (4)2.1.1 L----7000EF中文射频型 (4)三.系统软件说明 (5)3.1 软件的运行环境 (5)3.2软件的安装 (5)3.3软件使用说明 (5)3.5系统操作步骤 (16)四.系统硬件安装使用说明.................................................................... (19)4.1系统硬件设备的安装 (19)L----7000EF中文射频型 (20)4.3信息钮安装 (25)4.4硬件在软件中的设置 (25)五.系统安装及使用注意事项 (26)六.采集器更换电池注意事项 (26)七.常见故障及解决方案 (26)一、系统分类及型号对照1系统分类及组成.1. 1巡更巡检器：即采集器.巡逻时由巡检员携带, ,按计划设置把信息钮所在的位置，巡更巡检器采集的时间，巡更巡检人员姓名,事件等信息自动记录成一条数据进行分析处理后保存。
再通过传输器把数据导入计算机。
1.2传输线：起到采集器与PC机连接的作用.1.3信息钮（巡检点）-------用于放置在必须巡检的地点或设备上。
1.4软件管理系统-------将有关数据接收分析,并进行处理，提供详尽的巡逻报告，与计划进行对号入座，正确处理巡逻结果数据二、系统组成及技术特点L—7000EF(图) 尺寸: 132×53×25mm重量: 200g材料:合金电源: 2节3V 锂锰并联防爆电池组存储量:12200条内存:4M液晶显示:112*64 国家一二级字库液晶背光:5级背光亮度可调显示界面:人性化的图标和汉字菜单及提示操作温度:-20-+50℃功能: L-7000EF是 L-3000EF扩展产品，双锂电池支持，60毫安的工作电流下，无须连接传输器就可用线传输.具有事件,编程和导航的功能.并可直接在巡检器中查看巡检记录.L—7000ET-(图) 尺寸: 1cm重量: 30g操作温度:-20-+50℃功能: L-7000ET-与计算机通过RS232进行串口通讯，起数据通讯作用。
XSZ-Y 智能数字多路巡检仪说明书
配用传感器 镍铬硅—镍硅热电偶 铂铑 13—铂热电偶 铂铑 10—铂热电偶 镍铬—镍硅热电偶 铜铜—铜镍热电偶 铁—铜镍热电偶 铂铑 30—铂铑 6 热电偶 与 DDZ-III 型仪表配套 5V 开方信号 远传压力表(30～350)Ω 铂热电阻 R0=100Ω 铜热电阻 R0=50Ω
5 操作说明
1. 巡回通道与屏蔽：在分度号选择中选“OF”即屏蔽该通道，每次巡回
缺省为 AC220V 供电
D DC24V 供电 缺省为无以下功能
1 微型打印机通讯接口
2 RS232 串行通讯接口
4 RS485 串行通讯接口（带隔离）
＊ (96×96×112) mm 的仪表只能为 8 路巡检。
＊ 继电器讯接
口控制继电器组仪表。
4． ▼和▲键：用于参数的修改、选择。定点时，通道快速寻址。
5． 其它字符显示说明，见下表
显示
Ur-H
说
明
输入超过满量程。
Or-L
输入低于量程零点。
brok
输入信号断线
End
菜单设定提前结束
第3页
XSZ-Y 智能数字多路巡检仪
回正常工作状态。 3． 参数设定流程图 当涉及到每一通道的序数设定时，按 “SET”直接 寻址需设定的通道，按“ENT”进入具体的参数设定。
第6页
主菜单：
XSZ-Y 智能数字多路巡检仪
注：虚框表示接微型打印机时才有此菜单。 报警设定菜单：
第7页
XSZ-Y 智能数字多路巡检仪 功能设定：
标度设定：——标称量程小数点位置由“ENT”键移动，仅标准信号输入 有此菜单
全分度号图不同
第 11 页

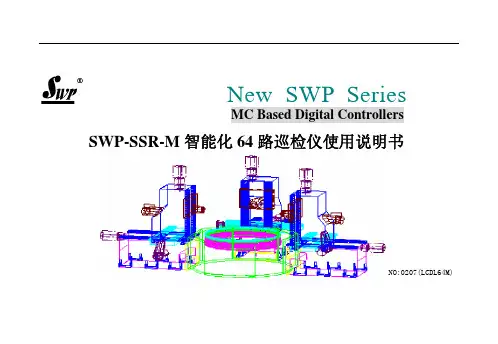

SWP-SSR-M智能化64路巡检仪使用说明书
New SWP SeriesMC Based Digital ControllersSWP-SSR-M智能化64路巡检仪使用说明书NO:0207(LCDL64M)目 录一、概述----------------------------------------------------------------------------------------------1二、仪表的主要特点------------------------------------------------------------------------------------1三、技术指标-----------------------------------------------------------------------------------------2四、仪表工作原理-------------------------------------------------------------------------------------4五、参数设置-----------------------------------------------------------------------------------------55.1仪表面板设置---------------------------------------------------------------------------------55.2操作方法-------------------------------------------------------------------------------------75.3组态菜单画面与仪表参数----------------------------------------------------------------------12六、显示画面及操作说明------------------------------------------------------------------------------216.1数据测量画面（主画面）----------------------------------------------------------------------216.2报警显示------------------------------------------------------------------------------------26七、接线图-------------------------------------------------------------------------------------------27八、SWP-SSR-M仪表型谱表----------------------------------------------------------------------------38九、随机文件-----------------------------------------------------------------------------------------39一．概 述SWP-LCD-SSR 64路巡检仪是一种智能化多功能二次仪表，适合于对多输入回路进行巡回检测，报警控制及数据远传。
智能中文巡检器V32产品使用说明书
智能中文巡检器V32产品使用说明书
考核巡逻人员定时到达某个巡逻位置，同时记录各地点发生的事件，从而达到及时发现并处理的效果。
多用于酒店、商场、高档小区、医院等。
例如某酒店巡逻人员在巡逻客房时发现有些地点门锁坏了，使用中文机记录下来，然后管理员会及时查看到并进行维修。
功能特点
﹡中文显示：OLED双色显示屏，比普通液晶耐高低温、抗震性能更强，在阳光下任然能看清楚。
支持简体中文、繁体中文、英文。
﹡提示下一地点：巡逻完某个地点，自动提示下一地点。
﹡本机查询：本机查询巡逻完成情况及未巡逻到的地点。
﹡电镀外壳：耐磨性强，外观精美、高档。
﹡事件功能：可下载事件档案，本机选择事件或使用事件夹。
﹡闹铃专利：国内独有的专利技术，可设置24组闹铃。
﹡充电电池：充一次电使用3个月，可选择USB或电源充电。
﹡低电压提示：屏幕随时显示电量。
智能实时巡检仪说明书
声明：本说明手册只针对“智能实时巡检仪”推送事件信息到“上海巡检平台”，“智能安防集成服务设备”，智能安防集成应用系统上的操作方法。
“实时巡检仪”与“上海巡检平台”的具体使用操作方法，请参考对应的操作手册。
一：实时巡检仪绑定“巡检云平台”的操作方法1.1: 首先需要在“智能实时电子巡检”平台、绑定启用“智能实时巡检仪”的ID，巡检仪ID查看方法如下图：1.2：前往“智能实时巡检云平台“绑定巡检仪设备ID。
（云平台地址：/cgi-bin/patrol/）平台绑定步骤如下图：在IE浏览器内输入云平台地址、在跳出的登陆页面输入账号与密码（如上图），账号与密码标识在巡检仪外包装标签上。
登录成功后，选择“巡更管理“下拉菜单内的”设备管理“。
（如上图）备名称与备注信息根据需要自行任意命名。
如上图二：实时巡检添加进“智能安防集成服务设备”的操作方法（即Agbox）2.1：添加巡检仪之前需要先确保“智能安防集成服务设备”能够连通外网，没连通外网将无法收到巡检仪的推送信息。
测试“智能安防集成服务设备”是否联网方法如下图“登录Agbox之后，选择右边的“系统配置”在下拉菜单内选择“同步事件字典”，在跳出的页面内查看，如果同步内容下有各模块信息出现即表示已经联网，如果没有任何信息显示即表示无外网连接。
如上图2．2：智能安防集成服务设备添加实时巡检仪方法如下：1：在IE浏览器地址栏输入Agbox的地址，在登录界面输入账号即密码登录即可。
默认账号：admin 密码：1234562：点击“实有安防设施”。
3：在下拉菜单内选择“实时电子巡检”模块。
4：在“实时电子巡检”模块下单击鼠标右键，然后选择“添加设备”。
5：在跳出的属性栏内填写相应信息，设备编号处填写“智能实时巡检仪的设备ID”，其余信息根据需要自行填写。
（巡检仪的设备ID查看方法前面已有）6：信息填写完成点击“保存”即可。
2.3：测试“实时巡检云平台”推送事件是否正常具体操作步骤如下：1：首先查看巡检仪与云平台通信是否正常，事件推送是否正常，查看设置方法如下图：在巡检云平台的单位设置页面，必须设置Agbox的区域编码与所属行业的选择。
巡检使用说明
紫*新，锐数字智能消防巡检设备使用说明书♦登陆：进行设备操作前先登录，初始密码为1590 （可根据个人情况修改）；现密码为167♦注销：操作结束后，为避免非专业人员操作，请及时注销；♦运行指示：系统运行时，此灯变为红色；♦故障指示：在巡检水泵故障时，此灯变为红色；♦手动巡检启动：当系统开关置于手动位置时按动此按钮，巡检装置启动，对水泵逐台进行巡检；♦手动巡检停止：当设备在巡检状态下时按动此按钮，设备将停止巡检，包括在自动巡检的状态下；♦故障复位：当巡检执行装置出现故障，做好记录并排除故障后按动此按钮将报警复位；♦系统转换开关：选择设备的工作方式，手动位置时只有按动启动按钮时设备才会巡检，不会按照设定的周期运行；在自动位置时，设备将按照设定的周期进行自动巡检，自动启动的计时是将系统转换开关置于自动位置的时间，24小时（1天）为1周期；参数设定为操作界面的子窗口：它包含：♦巡检周期设定：在此设定自动巡检的周期，1天至30天可调; ♦单台泵巡检时间设定：在此设定每台水泵每次巡检的时间，2 分钟至60分钟可调；♦巡检自动启动定时：设定设备在自动状态下启动的时间（时、分），依据界面系统时间。
3. 3电源监控:北京紫光新锐科技发展有限公司注：根据巡检设备配置的不同，该画面会进行相应的调整！3. 4运行记录：显示记录设备巡检时的信息，记录内容包含发生时间、类别等清 空：当画面记录太多时，有碍查阅可以将内容抄记以后进行删除,此次删除会把所有记录都清除，并且不可恢复，操作请慎重！ 日期星期 ■ 系统已运行 系统距离超过维保期还剩历史信息显示画面清空 1操作界面登荥 北京紫光新锐科技发展有限公司注销 历史信息'联系我们TH-F系列数字智能消防巡检设备技术手册（VI. 0） 2015. 11北京紫光新锐科技发展有限公司2012-2020年版权所有，保留一切权力。
在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括数据和出版物）进行传播。
XMD系统智能数字巡回检测控制仪简易操作说明
热控机控技术文件
- 1 -
XMD 系统智能数字巡回检测控制仪简易操作说明
此类型仪表现在主要用其来检测加装的疏水门后温度检测显示。
现场接线完成送电后一般要做两方面的设置：
一：巡回检测路数设置
我们用的XMD 温度巡检仪总的可以同时检测16路温度，但是现场不一定全用，所以可以设置为我们需要的路数。
例如我们只用检测4路，这时可以设置： 1：在巡检或者定点测量时，按一下“M ”键会出现P=00，这时通过▲/▼键修改P=28时，再按“M ”一次，便直接进入参数（PP ）设定状态，这时显示PP 的值为00。
2：这时通过▲/▼键修改PP 值为21时，再按一下“M ”键，进入二级参数设置；我们只需要修改第一项测点总路数即可，如我们用4路，就改为4即可。
然后一直按“M ”键，直到又显示PP 值为00即可。
3：通过▲/▼键修改PP 值为22时，按一下“M ”键会出CH=0，进入通道设置介面。
按▲键修改CH 为1时按“M ”进入第一通道参数设置，我们需要改C1的值为6，表示我们现场用的测量探头为E 型热电偶。
同样第二、第三等通道也都要这样设置。
设置完成后返回，在CH 为0通道时按“M ”键就返回循环测量状态。
详细操作请参考相关说明书。
中控夜鹰智能巡检系统快速操作指南(1)
中控夜鹰智能巡检系统快速操作指南一、中控夜鹰巡更管理软件操作方法：系统软件的安装：插入电脑光盘，打开巡检软件安装程序，按照操作提示进行安装。
系统软件的功能使用说明：将通讯座数据线插入电脑USB口（常用时通讯座电脑端不须拔出），将巡更棒对准通讯座正常放置（巡更棒指示灯对应通讯座指示灯面向操作员）然后打开巡更巡检系统软件，请选择机器型号中控夜鹰ZK-500。
初始密码1234。
进入文件的用户管理里面可修改密码，增加用户删除用户，设置权限。
1、基础设置：进入基础设置的线路管理里增加一条线路，将“线路1”改为自定义线路名称如“XX大厦”“XX路”保存。
然后回主页面按下“读取数据”功能按钮；数秒钟后巡更棒红色指示灯亮，进入通迅状态。
跳出一个对话框点击下方“读取信息”按钮，选择一条线路之后再次读取信息，此时巡更棒注册线路成功。
一根巡更棒只对应一条线路。
注册成功后基础设置的巡检器管理里能看到巡检器编号、名称、所属路线。
可以为巡检器更改名称。
如巡检器要更换路线，则需在巡检器设置里修改巡检器，重新选取线路。
2、检查设备信息的内部时间和记录条数是否正确，如不正确请点击右边“设置时间”之后再读取信息即和电脑时间同步。
长时间拔下电池不用会导致时间不准确。
3、设置地点人员卡：在第一步读取出来的明细数据里单击一个信息点再单击下方的“编辑卡信息”，选择人员卡还是地点卡，输入中文名称保存。
然后可以将对应的巡更点安装到指定的地点，将对应的人员卡发给巡逻人员。
交接班时用巡更棒读一下人员卡后再去读取巡更点。
基础设置里的地点设置里也可以按地点卡上的编号增加，但一般不用这种方法，避免地点卡上的编号人为错误或输入不准确。
一般在读取数据里进行编辑修改保存地点名称。
人员卡上印刷的编号只是一个外部喷码，其真正内部编码是需要用巡更棒读取出来的。
人员卡的设置必须在读取出来的数据上进行编辑人员姓名保存。
4、进入基础数据的地点设置和人员设置，可见所有保存的地点名称和人员名称，可以修改地点名称或删除地点，在线路管理里选择一条线路批量加入地点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能巡检系统使用说明书
此说明乃是按照智能巡检系统正常操作流程编写，如还有不明白或是带疑问的地方请与卖方联系，感谢您使用此机器和软件！！
巡检系统使用大致步骤：
巡更机装好电池→连接好电脑→校时→设置巡检点→设置人员→设置线路→设置计划→下载数据→计划分析→计划考核
巡检系统使用各步骤详情：
装软件
打开智能巡检系统的软件，然后按照提示装好软件，
然后点击【确定】进入巡检系统（初始密码为空，不用输入）
校时
图解：
1.巡检机先装好电池，然后用数据线与电脑连接好，在【系
统设置】中点开【参数设置】。
2.在【参数设置】里面点击【校时】，提示校时成功即可完成对巡检机的校时。
(PS:当巡检机断电过久时就要对巡检机进行校时才能正常读点)
设置巡检点
图解：
1.先依次标记并排好要设置的巡检点，然后依次按顺序的读好排列好的巡检点；把巡检机与电脑连接好，打开智能巡检系统，在【资源设置】中点开【巡检点设置】。
2.点击【采集数据】采集巡检机里面的巡检的数据。
3.显示巡检机里
面采集到的巡检点数据并注册到【巡检点设置】中。
4.在巡检点名称中编辑巡检点所对应的地点名称,双击“名称”可直接修改您所需要对应的地点名称。
设置人员
图解：
1.先依次标记并排好要设置的人员钮，然后依次按顺序的读好排列好的人员钮；把巡检机与电脑连接好，打开智能巡检系统，在【资源设置】中点开【人员设置】。
2.点击【采
集数据】采集巡检机里面的巡检的数据。
3.显示巡检机里
面采集到的人员钮数据并注册到【人员设置】中。
4.在人员名称中编辑人员钮所对应的人员名称。
设置线路
图解：
1.在【资源设置】中点开【线路设置】。
2.点击【增加】以增加线路。
3.输入线路名称。
4.点击【保存】以保存线
路。
5.选择要设置的线路然后勾选线路中要巡逻的巡检
点。
6.勾选好巡检点后点击【左移】把勾选的巡检点添加到线路下。
设置计划
图解：
1.在【资源设置】中点开【计划设置】。
2.勾选要巡检的是星期几。
3.选择线路。
4.选择每天开始巡检时间和结束
时间。
5.输入每次的巡检时间和休息时间。
如需一小时巡查一次，即可在巡检时间内写入“60”单位默认为“分钟”
6.【固定时间】即是在巡检时间内设置误差时间（可设可
不设）。
7.勾选的话则需要巡检人员按线路下面巡检点的排
列顺序去巡检（可设可不设）。
8.确认输入的计划信息无误
后，点击【生成计划】，即可按设的计划条件生成计划。
9.显示计划的详细信息。
读取数据
图解：
1.点击【读取数据】打开读取数据的页面。
2.点击【下载
数据】下载巡检机里面的巡检数据。
3.显示下载的巡检机的数据。
计划分析
图解：
1.每次下载巡检机的数据后要查看那些数据的话要先进行计划分析，点击【数据操作】中的【计划分析】。
2.选择
要分析的日期。
3.选择好日期后点击【分析】即可进行计划分析。
巡检记录
图解：
1.在【数据操作】里点开【巡检记录】。
2.在【条件筛选】
中输入筛选条件。
3.选择巡检记录的排序。
4.选择好后点击【数据查询】即可查询符合条件的数据。
线路考核
图解：
1.在【数据操作】里点开【线路考核】。
2.在【条件筛
选】中输入筛选条件。
3.选择线路考核的排序。
4.选择好后点击【数据查询】即可查询符合条件的数据。
计划考核
图解：
1.在计划考核中可以查看到巡检人员有没有按照所设的巡检计划去巡检，有没有准时巡检或未到；在【数据操作】里点开【计划考核】。
2.在【条件筛选】中输入筛选条件。
3.选择线路考核的排序。
4.选择好后点击【数据查询】即可查询符合条件的数据。
参数设置
1.当要进行参数设置时要确认巡检机和电脑连接好；在【系统设置】里点开【参数设置】。
2.点击【记录数】会显示巡
检器中的记录巡检的条数。
3.点击【读取时间】会显示当前巡检机的时间。
4.点击【校时】，提示校时成功即可完
成对巡检机的校时。
5.点击【马达】即可开启或关闭巡检器的震动功能。
数据初始化
图解：
1.所初始化的数据将会删除，选择时请慎重；在【系统设置】里点开【数据初始化】。
2.在【选择】中勾选要初始
化的项目。
3.确认选择无误时店家【确定】即会对所勾选的项目进行初始化。
修改密码
图解：
1.所修改的密码要牢记，若忘记了密码会登录不进去这个巡检管理系统；在【系统设置】里点开【修改密码】。
2.
选择用户名和输入新的密码。
3.点击【保存】即可完成密码的修改。
备份数据库
图解：
1.每隔一段时间或要重装系统时可以备份一下数据库以便恢复数据；在【系统设置】里点开【备份数据库】。
2.
选择数据库备份的路径。
3.点击【保存】即可完成对数据库的备份。
还原数据库
图解：
1.当重装系统或错误操作导致数据丢失时，可以用【还原数据库】还原平时备份起来的数据；在【系统设置】里点开【还原数据库】。
2.选择还原数据库的路径。
3.点击【打开】即可完成对数据库的还原。
——————感谢您耐心阅读智能巡检系统软件说明书。
