生物质焦油处理方法研究进展
2017年第36卷第7期 CHEMICAL INDUSTRY AND ENGINEERING PROGRESS·2407·化 工 进展生物质焦油处理方法研究进展李乐豪，闻光东，杨启炜，张铭，邢华斌，苏宝根，任其龙（浙江大学化学工程与生物工程学院，生物质化工教育部重点实验室，浙江 杭州 310027）摘要：生物质气化技术是目前常见的生物质能转化技术，其过程中产生的焦油不仅有腐蚀设备、堵塞管道、造成二次污染等危害，而且会降低生物质气化效率。
文章介绍了生物质焦油的组成、危害及其处理方法，重点介绍了最近几年里催化裂解法和等离子体法处理焦油的研究进展，并比较了不同方法的优缺点。
物理法具有设备和操作流程简单的优点，但存在焦油自身能量得不到利用和二次污染等问题。
热裂解法可将焦油转化为气体，具有增加产品气能量含量的优点，但对操作温度的要求高，耗费较大。
催化裂解法的温度低于热裂解法，是目前研究最活跃的领域，但仍普遍存在催化剂稳定性差、易失活、价格高等难题。
等离子体法是近年来新兴的焦油处理方法，包括冷等离子体法和热等离子体法。
其中，热等离子体法具有高温、高焓、高电子密度的特点，为生物质焦油处理技术的发展提供了新的可能。
关键词：生物质；焦油；合成气；热解；等离子体中图分类号：S216.2 文献标志码：A 文章编号：1000–6613（2017）07–2407–10 DOI ：10.16085/j.issn.1000-6613.2016-2292Advance in the treatment methods of biomass tarLI Lehao ，WEN Guangdong ，YANG Qiwei ，ZHANG Ming ，XING Huabin ，SU Baogen ，REN Qilong（Key Laboratory of Biomass Chemical Engineering of Ministry of Education ，Department of Chemical and BiologicalEngineering ，Zhejiang University ，Hangzhou 310027，Zhejiang ，China ）Abstract ：Biomass gasification is a common technology of converting biomass into energy. The tarproduced in the process of biomass gasification not only leads to equipment corrosion ，pipeline blockage and secondary pollution ，but also reduces the efficiency of biomass gasification. The classification ，potential hazard and treatment methods of biomass tar are reviewed in this paper ，with a focus on the recent research progress of catalytic cracking and plasma treatment methods. The advantages and disadvantages of different methods were compared. Physical method has the advantages of simple devices and easy operation ，but the energy is not fully utilized and the secondary pollution exists. Thermal cracking can convert tar into gas and increase the energy of the produced gas ，however ，the process needs high temperature and cost. Having the lower temperature than thermal cracking ，the catalytic cracking is the most active field in tar treatment ，but the catalysts have the disadvantages of poor stability ，easy deactivation ，high cost etc . Plasma methods include cold plasma method and thermal plasma method ，which are newly developed treatment methods of biomass tar in recent years. Possessing the characteristics of high temperature ，high enthalpy and high electron density ，the thermal plasma method provides new opportunity for the development of biomass tar processing technology. Key words ：biomass ；tar ；syngas ；pyrolysis ；plasma第一作者：李乐豪（1991—），男，硕士研究生。
生物质热解、气化过程中的焦油处理技术
生物质热解、气化过程中的焦油处理技术本报告分析了生物质热解、气化过程中焦油产生的原因，并介绍了焦油处理技术方法，包括物理、化学方法。
同时，结合工程项目实际，分析热解、气化过程中燃气进内燃机发电和燃气进锅炉、汽轮发电机组发电两种燃气利用方式对燃气中焦油含量的要求，找到满足厂家要求的焦油处理手段，并给出了焦油处理设备的造价。
标签：焦油;热解;气化0 前言生物质热解、气化过程中，焦油的产生无法避免。
焦油的存在对热解、气化系统影响较大，一是会降低热解、气化系统的效率，焦油产物的能量一般占总能量的5%-15%[1-3]。
焦油在200℃以下呈液态，液态的焦油会与灰尘、水等结合在一起，堵塞管道和设备。
对燃气内燃发电机组、燃气轮机本体损伤相当大，且容易堵塞管路。
因此焦油的处理，关系到燃气利用设备运行的好坏。
1 焦油处理的主要方法1.1 物理除焦法物理除焦法无法将焦油完全去除，只是将焦油由气相转化为液相析出，进行收集外卖。
包括干法、湿法、电捕焦等多种方案。
其中干法是采用机械或者过滤的方法，依赖的是离心力，使焦油从燃气中分离出来，其工作温度较高，通常600℃左右。
常用设备包括旋风分离器，陶瓷过滤器，沙床等。
湿法常采用水洗法或者油洗法，通过降温的方式，让焦油中的各种组分逼近其凝固点，这样，能够使大量的焦油冷凝下来。
与水洗法相比，油洗法有其优势，油与油是相容的。
能够对重质焦油、轻质焦油均有较好的捕集作用。
无论水洗法、油洗法，均需设置泵，通常为一运一备，起到可靠的备用作用。
电捕焦，即采用电捕焦油器，利用电极的电晕作用，让燃气中的焦油在沉淀极处凝结。
电捕焦油器通常分为管式电捕焦油器和蜂窝式电捕焦油器。
电捕焦油器应用范围广，已在焦化厂、钢铁厂等各种场合得到了应用，起到了捕集粗燃气中焦油的作用。
1.2 化学除焦法化学除焦法即采用催化剂，如白云石、Ni基催化剂等，将焦油转化成可利用的小分子。
其中最具代表性的催化剂是白云石。
化学方法虽然从根本上解决了焦油问题，但其存在催化剂失活、价格高昂等诸多问题，工程上的主流处理方案依然是物理除焦法。
生物质气化中焦油及其危害
生物质气化中焦油及其危害随着2009年12月丹麦哥本哈根全球气候变化会议和2010年10月中国天津联合国气候变化会议的召开，地球上矿物质能源的迅速消耗、需求日益增长、有限性及其使用中散发大量CO2、SOX、NOX等气体而引发大气烟尘、酸雨、全球变暖、臭氧层破坏等环境问题引发人们深层次思考，寻求高效、清洁能源再次成为世界关注的焦点。
生物质能具有资源丰富、廉价、可再生、清洁等特点，它的开发与应用又一次引起广泛关注，而生物质气化是一种常用生物质能转换技术。
1生物质气化技术1.1生物质气化技术的原理生物质气化是一种将固体燃料变成气体燃料的热化学处理技术，在气化反应器中进行干燥、热解、燃烧和还原等反应，生成含有CO、H2、CH4、CnHm 等可燃气体，可用于炊事、锅炉、采暖、内燃机、燃气轮机等动力装置。
气化炉是常用的气化反应器，分为固定床气化炉和流化床气化炉2类，固定床气化炉分为下吸式、上吸式、横吸式和开心式。

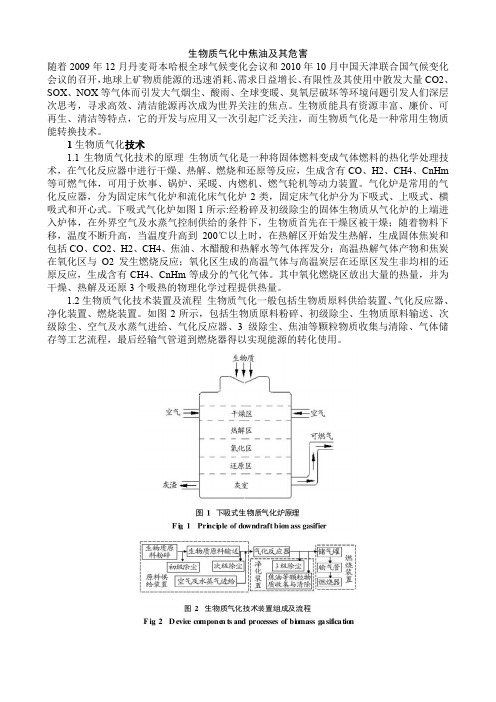

下吸式气化炉如图1所示:经粉碎及初级除尘的固体生物质从气化炉的上端进入炉体，在外界空气及水蒸气控制供给的条件下，生物质首先在干燥区被干燥；随着物料下移，温度不断升高，当温度升高到200℃以上时，在热解区开始发生热解，生成固体焦炭和包括CO、CO2、H2、CH4、焦油、木醋酸和热解水等气体挥发分；高温热解气体产物和焦炭在氧化区与O2发生燃烧反应；氧化区生成的高温气体与高温炭层在还原区发生非均相的还原反应，生成含有CH4、CnHm等成分的气化气体。
其中氧化燃烧区放出大量的热量，并为干燥、热解及还原3个吸热的物理化学过程提供热量。
1.2生物质气化技术装置及流程生物质气化一般包括生物质原料供给装置、气化反应器、净化装置、燃烧装置。
如图2所示，包括生物质原料粉碎、初级除尘、生物质原料输送、次级除尘、空气及水蒸气进给、气化反应器、3级除尘、焦油等颗粒物质收集与清除、气体储存等工艺流程，最后经输气管道到燃烧器得以实现能源的转化使用。
生物质气化过程中脱除焦油的几种方法汇总
生物质气化过程中脱除焦油的几种方法汇总焦油是生物质热解气化过程中不可避免的副产物，它不仅严重影响燃气品质，也对下游燃气贮存、输送和燃烧设备带来腐蚀问题，同时燃气净化排放的废液也因焦油有严重的环境污染性。
因此，生物质气化过程中焦油的脱除是十分必要的。
