WZ-0.3-00型无重力混合机
无重力混合机工作原理与结构

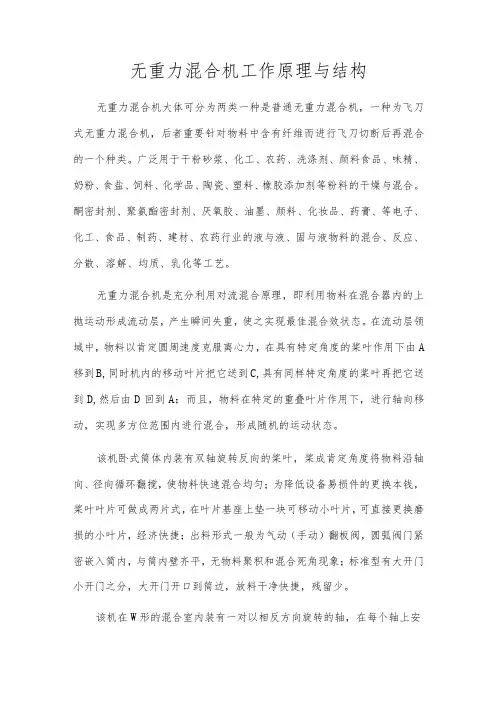

无重力混合机工作原理与结构无重力混合机大体可分为两类一种是普通无重力混合机，一种为飞刀式无重力混合机，后者重要针对物料中含有纤维而进行飞刀切断后再混合的一个种类。
广泛用于干粉砂浆、化工、农药、洗涤剂、颜料食品、味精、奶粉、食盐、饲料、化学品、陶瓷、塑料、橡胶添加剂等粉料的干燥与混合。
酮密封剂、聚氨酯密封剂、厌氧胶、油墨、颜料、化妆品、药膏、等电子、化工、食品、制药、建材、农药行业的液与液、固与液物料的混合、反应、分散、溶解、均质、乳化等工艺。
无重力混合机是充分利用对流混合原理，即利用物料在混合器内的上抛运动形成流动层，产生瞬间失重，使之实现最佳混合效状态。
在流动层领域中，物料以肯定圆周速度克服离心力，在具有特定角度的桨叶作用下由A 移到B,同时机内的移动叶片把它送到C,具有同样特定角度的桨叶再把它送到D,然后由D回到A；而且，物料在特定的重叠叶片作用下，进行轴向移动，实现多方位范围内进行混合，形成随机的运动状态。
该机卧式筒体内装有双轴旋转反向的桨叶，桨成肯定角度将物料沿轴向、径向循环翻搅，使物料快速混合均匀；为降低设备易损件的更换本钱，桨叶叶片可做成两片式，在叶片基座上垫一块可移动小叶片，可直接更换磨损的小叶片，经济快捷；出料形式一般为气动（手动）翻板阀，圆弧阀门紧密嵌入筒内，与筒内壁齐平，无物料聚积和混合死角现象；标准型有大开门小开门之分，大开门开口到筒边，放料干净快捷，残留少。
该机在W形的混合室内装有一对以相反方向旋转的轴，在每个轴上安装具有肯定角度、肯定数量且呈重叠状的桨叶，在具有肯定圆周速度的混合室内形成流动层，层内的物料在对流混合原理的作用下进行混合，并在瞬间处于失重状态，因而得到均匀混合物。
在容器上方亦可装有喷液口，进行喷加液体的固一液混合。
该机回转速度为临界速度的50%—80%,当叶片距离较小时，可接近临界速度。
A、混合均匀度：分析物料参合好坏的物理量，通过概率论获得,混合均匀度是由混合机种类确定。
双轴桨叶式混合机的设计
双轴桨叶式混合机设计－I－双轴桨叶式混合机设计摘要随着现代化饲料工业的发展，饲料厂规模的不断扩大，对混合机的均匀度的要求不断提高。
随着液体添加量增加，传统的卧式双螺带混合机已不能满足上述要求，于是新一代高性能双轴桨叶式混合机便应运而生。
该混合机适应粉状、颗粒状，片状及粘稠状物料的混合；其混合周期短，混合均匀度高，提高了饲料厂生产效率。
本文设计了可满足饲料生产需要的双轴桨叶式混合机，该机主要由两根相反旋转的转子组成，转子上焊有多个特殊角度的桨叶，该机在电机的驱动下,桨叶带动物料一方面沿着机槽内壁作逆时针旋转；一方面带动物料左右翻动。
在两转子的交叉重叠处形成一个失重区，在此区域内，不论物料的形状、大小和密度如何，都能使物料上浮，处于瞬间失重状态，以此使物料在机槽内形成全方位连续循环翻动，相互交错剪切，从而达到快速柔和和混合均匀的效果。
这样，两侧的物料便相互落人两轴间的腔内。
本文详细的介绍了主要部件的设计和计算过程，本文设计的双轴桨叶式混合机可促进饲料业的发展，提高饲料的利用率，降低生产成本，可以为饲料的混合提供参考。
关键词：饲料；混合机；桨叶式；设计－II－Design of Biaxial blades mixerAbstractAlong with the de ve lopme nt of modern in dustr y, animal feed f actor y continue s to ex pand th e scale o f mixe r, mixin g with requ ire ment o f impro ving forage additive quan tity of liquid, trad itio n al hor izon tal double s crew with mixer a lread y canno t satisf y the require ment of new gener atio n of high perfor mance. Then biaxial blade s mixe r pr oduce and b iaxia l b la des mixer aris es at the histo ric mo ment. This machin e is wide ly u sed in the food, feed, che mica l,phar maceutical, pes ticide, and o ther indu strie s powd e r, g ranu le, flake, mis cellaneous a nd mixed s tick y mate r ials, Mixed c yc le is sh ort, mixed unifor mity:Des igned to mee t the needs o f fe ed production twin-sh aft padd le mixe r, whic h ma inly consists o f two con tra r y ro tation ax is to be phase aligned and mounted on a shaft abo ve the blade co mponen ts.Weld has mu ltip le special angle of the b lades on the ro to r, this machine is d riven b y the mo tor and blade s c arr y mater ial alo ng the inne r wa ll of the tank counterc lock wis e on the one hand；abou t o ne hand carr y mater ial turned o ve r. In a weigh tless zone is for med b y the o ver lap of the two roto rs D epartment, within th is ar ea, no matte r ho w the shape,s ize a nd den sity o f the ma ter ial, can make the mate ria l up, a t the mo ment of we ightles snes s,to make the Omni-f lip in a continu ous loop in ma ter ia ls in the mach ine e ach cu t, mix and soft so a s to ach ie ve r apid resu lts. In this wa y, on both s ides of th e ma ter ia l will fall in to the ca vity between the two sh afts with each o the r. This paper introduces th e design and calcula tion of ma in parts, des ign of th e twin-sh af t paddle mixer c an pro mote the d e velop ment o f the feed indu str y, improve fee d eff ic ienc y, r educe pro duction co sts, you can provide a re ferenc e fo r feed mix.Key w ords:Feed mix ers, padd le, de sign－III－目录摘要........................................................................................................................................ I I Abstract (III)1前言....................................................................................................................................... １2 混合机的发展现状.............................................................................................................. ２2.1国外的发展现状....................................................................................................... ２2.2国内的研发现状....................................................................................................... ３3混合机的种类....................................................................................................................... ４3.1立式混合机............................................................................................................... ４3.2卧式混合机............................................................................................................... ４3.2.1单轴螺带混合机........................................................................................... ５3.2.2双轴桨叶混合机........................................................................................... ５3.3转鼓式混合机........................................................................................................... ５4双轴桨叶混合机设计........................................................................................................... ６4.1工作原理................................................................................................................... ６4.2总体结构设计........................................................................................................... ６4.3混合机壳体设计....................................................................................................... ７4.4 转子设计.................................................................................................................. ８4.4.1两转子的总体设计....................................................................................... ８4.4.2桨叶设计....................................................................................................... ９4.4.3主轴设计................................................................................................... １３4.4.4链传动方式的设计................................................................................... １５5 总结.................................................................................................................................. １７参考文献........................................................................................................................ １８致谢.....................................................................................................错误！未定义书签。
双轴桨叶混合机
双轴桨叶混合机双轴桨叶混合机？安徽奇卓粉体设备有限公司为您解答，卧式双轴桨叶（无重力）混合机由卧式W形容器、带（或者不带）开口的顶盖、安装有桨叶并反向旋转的双轴、传动单元、支撑架、密封件、出料结构等部件组成。
由于双轴反向旋转，成一定角度的浆叶将物料沿轴向、径向循环翻搅，使物料达到均匀混合的效果。
物料在混合器内的上抛运动形成流动层，产生瞬间失重，所以此系列混合机也叫做无重力混合机。
奇卓公司储备积累了大量的专业混合机及其配套驱动设备的专业生产、安装、调试、维护的实践经验，部分技术已经达到了国际先进的水平。
奇卓生产的卧式双轴桨叶（无重力）混合机采用卧式W 型筒体，内设两组反向旋转的平行轴，两轴上装有相反角度的浆叶（称双卧轴），运行时带动物料达到抛物线的高点使物料瞬间失重，称之为无重力点，在该点不同粒径、不同密度的物料实现均匀混合，亦称无重力双轴浆叶混合机，两侧的物料即反向运动，物料相互落入对面区域内，中央部位形成对流，从而确保物料径向、环向、轴向三向抛洒运动，形成复合循环，迅速达到均匀混合，无重力混合机设计混合时间1~3分钟，混合后由底部出料。
破碎装置：物料有抱团结块现象时,增加破碎装置，带三角形齿罩的“破碎棒”保持高速运转，在物料失重区将团聚料粉碎、解聚。
设备用途：无重力混合机广泛用于化工、电池原料、涂料、染料、农药、制药、食品、饲料、添加剂、耐火材料、新型材料、电子塑料、陶瓷、化肥、冶金、矿山、干粉砂浆、电池原料、特种建材等各行业的粉体与固体、粉体与液体的混合。
性能特点：无重力混合机与其他混合机相比较具有混合时间短，适应性广，不破坏混合物料的优点，对物料不会压馈和磨碎，对粗料、细料的混合也有良好的适应性。
无重力混合机在不破坏混合物的状态下，在无重力混合机体内产生横向交错对流、掺混、扩散等复合运动，使物料在短时间内达到最佳混合的效果。
可选配置：以下配置为可选：耐磨防腐材料和表面处理；持续混合；变速驱动；机械密封；定制开口与阀门；温度控制；压力要求；重载启动；异电压或防爆电机、电器、电控；视镜；取样装置；喷液装置、刮壁装置等。
