综合布线技术与工程
综合布线技术与工程PDSchap4
4.1 工作区子系统设计
工作区面积的划分应根据应用的场合做具体的分析后确定
4.1 工作区子系统设计
工作区的电话和计算机等终端设备可用跳接线直接与工作区的信息插 座相连接，但当信息插座与终端连接电缆不匹配时，需要选择适当的 适配器或平衡/非平衡转换器进行转换，才能连接到信息插座上。
4.1 工作区子系统设计
配线子系统通常采用星型网络拓扑结构，它以楼层配 线架FD为主结点，各工作区信息插座为分结点，二者 之间采用独立的线路相互连接，形成以FD为中心向工 作区信息插座辐射的星型网络。
通常用双绞线敷设水平布线系统，此时水平布线子系 统的最大长度为90m。
4.2 配线子系统设计
4.2.1 管槽布线路由设计
分区方式 内部布线方式 电缆槽道方式
4.2 配线子系统设计
图4-2 先走吊顶内的槽道再穿过支管至信息出口
4.2 配线子系统设计
1 暗敷设布线方式
（2）地板下敷设线缆方式
地板下敷设线缆方式在智能化建筑中使用较为广泛，尤其对新建和 扩建的房屋建筑更为适宜。由于线缆敷设在地板下面，既不影响美观， 又无须考虑其荷重，施工安装和维护检修均较方便。加上操作空间大， 劳动条件好，所以深受施工和维护人员欢迎。地板下的布线方式主要 有地面线槽布线方式、蜂窝状地板布线方式和高架地板布线方式3种， 此外，直接埋管方式也属于地板下敷设线缆方式，可根据客观环境条 件予以选用。上述几种方法可以单独使用，也可混合使用。 直接埋管方式 地面线槽布线方式 蜂窝状地板布线方式 高架地板布线方式
多用户信息插座为在一个用具组合空间中办公的多个用户 提供了一个单一的工作区插座集合。
接插线通过内部的槽道将设备直接连至多用户信息插座。 多用户信息插座应该放在像立柱或墙面这样的永久性位置
建筑群配线设备-综合布线
e
为直接连至信息点的连接线缆。
CP线缆 信息点(TO)
cp cable
连接集合点(CP)至工作区信息点的线缆。
telecommunications 各类电缆或光缆终接的信息插座模块。 outlet
3.1 综合布线术语、符号与名词
综合布线术语（四）
设备电缆、设备 光缆
跳线
equipment cable jumper
d.c. EIA ELFEXT
Direct current Electronic Industries Association Equal level far end crosstalk attenuation(10ss)
直流 美国电子工业协会 等电平远端串音衰减
FD FEXT
Floor distributor Far end crosstalk attenuation(10ss)
带宽
• 传输介质的带宽定义为介质所能携带的信息的容量，用 MHz表示，表示介质所支持的频率范围
• 传输通道的带宽与数据传输速率的关系类似于高速公路上 行车道数量与车流量的关系。
3.1 综合布线术语、符号与名词
名词
特性阻抗
• 特性阻抗定义为通信电缆对电流的总抵抗力，用欧姆作计量单位。所 有的铜质通信电缆都有一个确定的特性阻抗指标。一种通信电缆的特 性阻抗指标是该电缆的导线直径和覆盖在电缆导线外面的绝缘材料的 电介质常数的函数。
名词
电磁干扰与电磁兼容性
电磁干扰
• 噪声也称为电磁干扰（EMI）。电气和电子系统共用相同的空间。许多这样 的系统会产生操作频率相同或者有部分频率重叠的信号，在相同频率范围内 操作的系统之间，或者在类似频率范围内部分重叠的系统之间，将会互相干 扰。
综合布线技术与工程实训教程4第3章线槽规格和品种
3.1 金属槽和金属桥架
3．1．1 金属槽 金属槽由槽底和槽盖组成，每根糟一般长度 为2米，槽与槽连接时使用相应尺寸的铁板 和螺丝固定。槽的外型如图3-1所示。
4) 线槽宜采用金属管引入分线盒内。 5) 预埋金属线槽方式如图3-15所示。
3. 预埋暗管支撑保护方式 1) 暗管宜采用金属管，预埋在墙体中间的暗管内径
不宜超过50mm；楼板中的暗管内径宜为15～ 25mm。在直线布管30m处应设置暗箱等装置。 2) 暗管的转弯角度应大于90℃，在路径上每根暗管 的转弯点不得多于两个，并不应有‘S’和‘Z’弯出 现。在弯曲布管时，在每间隔15m处应设置暗线 箱等装置。
玻璃钢桥架
玻璃钢桥架采用不饱和聚脂树脂和中碱无捻 粗纱通过加热的模具拉制成型。如图3-6所 示。
不锈钢系列桥架
不锈钢系列桥架应用于冶金、石油、化工、车辆 船舶、 液压机械等设备制造业及装备自动化生产线工业的电 缆桥架。不锈钢系列桥架如图3-7所示。
3．1．4 托臂支架
电缆桥架安装时的支托，是通过立柱和托臂来完成的。 立柱是支撑电缆桥架的主要部件，而桥架的荷重是 通过托臂传递给立柱的。因此立柱和托臂是电缆桥 架安装的两个主要部件。托臂支架如图3-8所示。
3．2 塑料槽
PVC塑料线槽是综合布线工程明敷管路广泛使用的一种材料，它是一种 带盖板的线槽，盖板和槽体通过卡槽合紧，塑料槽的外状与图4-1类似， 但它的品种规格更多，从型号上讲有：
综合布线工程施工技术
综合布线工程施工技术1. 概述综合布线是一项重要的工程技术，用于建立和维护现代建筑物的通信和数据传输基础设施。
它是一个综合的系统，包括电力布线、通信布线和数据布线。
在综合布线工程施工中，需要考虑布线设计、材料选择、施工规范等方面的技术要求。
2. 布线设计在综合布线工程施工之前，必须进行合理的布线设计。
布线设计应根据建筑物的实际情况和通信需求，确定布线的走向、节点、接口位置等关键参数。
同时，还需要根据相关标准和规范，合理划分布线区域，确保布线的可维护性和可扩展性。
3. 材料选择在综合布线工程施工中，材料的选择非常重要。
合理选择优质的电缆、接头、插座等材料，可以提高综合布线系统的稳定性和可靠性。
同时，还需要注意材料的防火性能和耐用性，确保布线系统在火灾等发生时能够正常工作。
4. 施工规范综合布线工程施工需要遵循一系列规范和标准，以确保施工质量和安全性。
在施工过程中，需要参考相关标准和规范，进行布线材料的安装、接地、接头的制作、线缆的固定等工作。
同时，还要注意施工过程中的安全措施，确保施工人员的人身安全。
5. 施工流程综合布线工程施工通常包括以下几个步骤：5.1 现场勘测和准备在开始施工前，需要对建筑物进行现场勘测，了解建筑结构、布线环境等情况，并根据勘测结果制定施工方案。
同时，还需要准备必要的施工工具和材料。
5.2 基础施工基础施工是综合布线工程的第一个环节，包括基础管线的敷设、钻孔、埋管等工作。
在进行基础施工时，需要按照设计要求进行布线管道的敷设，并注意管道的坡度和接口的密封。
5.3 电缆敷设电缆敷设是综合布线工程的核心环节。
在电缆敷设时，需要根据布线设计方案，按照一定的路径将电缆敷设到相应的位置。
同时，还需要注意电缆的保护和固定，防止损坏和打结。
5.4 接头安装接头安装是综合布线工程的重要环节。
在接头安装时，需要按照相关标准和规范，正确制作接头，并注意接头的可靠性和稳定性。
同时，还需要进行接头的测试和调试，确保接头的正常工作。
《综合布线技术与工程》课程实训室模块化方案开发
【 键 词 】 模 块化 ； 关 ： 综合 布线技 术与 工程 ； 实训 室方案 开发 。
地板 安装 和相 应工 具使 用作 为 布线 器 材安 装 施 工 目前 在 国 内有 关《 综合 布 线技 术 与工 程 》 程 子模 块 内容 ； 课 把水 晶头制 作 、 纤熔 接 和相 应 工 具 光 实 训 的教 学 中 ．多采 用 唯康 公 司和 西元 公 司提供 使用 作 为双 绞线安 装施 工 与 光纤 安装 施工 子 模 块
２ １ 第 ４期 ０ ２年
福 建 电
脑
２５ １
成上 述操 作 的 基础 上 ． 机柜 间实 现链 路 连 接 。 在 ３测 试 验 收 模 块 ．
过 三 个模 块 涵盖 的绘 制 网络 拓 扑 图 、布 线 系统 拓 扑 图 、 息 点分 布 图 、 晶头制 作 、 信 水 光纤 熔 接 、 线 布
型课 程体 系 ， 之 以与 企业 实践 密 切联 系 的 、 论 为测 试验 收模 块 的 内容 代 理 学 习与 技 能训 练 高度 统一 的 、 照 工 作 过程 顺 序 按 通过 完成 上述 的每一个 工 作模 块 ．使 学 生 掌
安排 的 、 有 “ 合性 ” “ 具 综 和 案例 性 ” 的典 型 内容 ， 组 握 完 成相应 工作 任 务所 需要 的专 项 能力 建模 块 化 的实训 教学 项 目。 使 用 和实用 出发 。 从 价 格上 做 到高 职 院校可 以接 受 让 学生 在 使用 和操
图和 信息 点分 布 图等 ．在 做 中掌握 完 成 每一 个 工
在 实训 室 内墙 壁上 ． 我们 固定 安 装 了支 架 ． 使

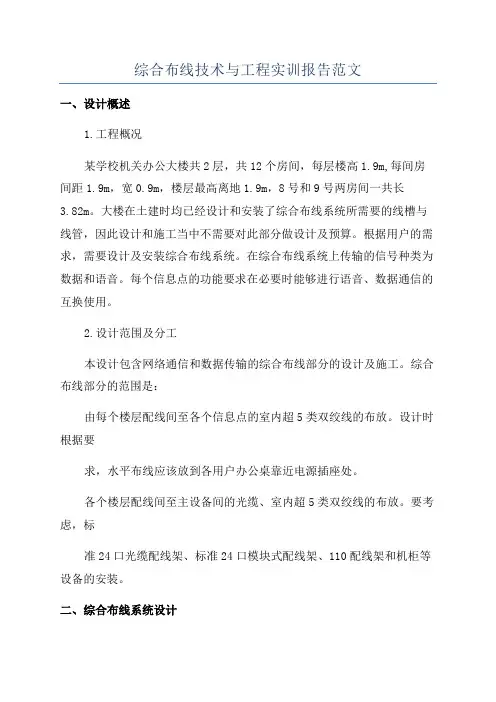

综合布线技术与工程实训报告范文
综合布线技术与工程实训报告范文一、设计概述1.工程概况某学校机关办公大楼共2层，共12个房间，每层楼高1.9m,每间房间距1.9m，宽0.9m，楼层最高离地1.9m，8号和9号两房间一共长3.82m。
大楼在土建时均已经设计和安装了综合布线系统所需要的线槽与线管，因此设计和施工当中不需要对此部分做设计及预算。
根据用户的需求，需要设计及安装综合布线系统。
在综合布线系统上传输的信号种类为数据和语音。
每个信息点的功能要求在必要时能够进行语音、数据通信的互换使用。
2.设计范围及分工本设计包含网络通信和数据传输的综合布线部分的设计及施工。
综合布线部分的范围是：由每个楼层配线间至各个信息点的室内超5类双绞线的布放。
设计时根据要求，水平布线应该放到各用户办公桌靠近电源插座处。
各个楼层配线间至主设备间的光缆、室内超5类双绞线的布放。
要考虑，标准24口光缆配线架、标准24口模块式配线架、110配线架和机柜等设备的安装。
二、综合布线系统设计1.需求分析根据用户要求，本方案采用的综合布线系统最终能为用户提供一个开放的、灵活的、先进的和可扩展的线路基础，可提供数据和语音通信。
本方案布线结构采用星型拓扑结构。
本设计注重系统的质量、科学性、可靠性及安全性，因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可靠性和可维护性。
校园布线系统的目标是：以系统规范为指导，具有先进的综合布线技术、计算机技术、通讯技术和自动化技术为支持，建立一套统一规划的布线系统，为校园网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。
全面实现校园计算机通信网络的通讯、办公、管理的智能化、集成化，把校园计算机通信网络建成一个高起点、高标准、功能设备一流、且具有高开放性的网络平台。
同时该布线系统兼顾了计算机网络系统未来的发展要求，提供五年保证：在综合楼增加新系统时，对新设备提供信号传输的支持。
通信工程设计与综合布线技术
通信工程设计与综合布线技术通信工程设计是指对通信系统进行规划、设计、安装和调试的过程，其目的是为了满足用户的通信需求，并确保通信系统能够正常运行和稳定可靠地进行数据传输。
综合布线技术是通信工程设计的一个重要组成部分，它主要负责将通信设备之间的数据传输线路进行规划和布局，确保数据传输的高速、高质量和高可靠性。
通信工程设计以及综合布线技术在现代通信网络建设中具有重要的意义和作用。
首先，通信工程设计可以保证通信系统的规划和布局合理性，能够满足用户的通信需求。
它可以根据用户的通信需求和网络规模，确定通信设备的数量、型号以及布局等，并进行通信软硬件的集成，从而保证通信系统能够有效地支持业务传输。
而综合布线技术则负责将通信设备之间的数据传输线路进行规划和布局，保证数据传输的高速、高质量和高可靠性。
其次，通信工程设计以及综合布线技术可以提高通信系统的安全性和稳定性。
在通信工程设计过程中，可以考虑安全防护、备份和冗余等机制，保证通信系统在遭受网络攻击或者设备故障时仍然能够正常运行。
综合布线技术则可以通过合理布局和使用优质的传输介质，降低传输线路的故障率，提高传输的稳定性和可靠性。
再次，通信工程设计以及综合布线技术可以提高通信系统的灵活性和可拓展性。
通信工程设计可以预留足够的扩展余量，使得通信系统能够根据业务需求的变化进行灵活调整和扩展。
综合布线技术则可以采用模块化的布线方案，使得通信设备之间的连接更加灵活可变，便于日后的维护和升级。
最后，通信工程设计以及综合布线技术可以提高通信系统的管理效率和运维成本。
通过科学合理的规划和布局，通信系统的管理更加便捷和高效。
综合布线技术可以将通信设备之间的连接布线清晰明了，便于管理和维护人员定位和处理故障。
综上所述，通信工程设计以及综合布线技术在现代通信系统建设中具有重要的地位和作用。
它可以保证通信系统的规划合理、数据传输高速、安全性稳定性、灵活可拓展性以及管理效率。
因此，在实际通信工程建设中，必须充分重视通信工程设计以及综合布线技术的应用，以确保通信系统能够满足用户的需求，并能够稳定可靠地运行。
[网络综合布线技术与工程实训教程][孙丽华 (1)[29页]
![[网络综合布线技术与工程实训教程][孙丽华 (1)[29页]](https://img.taocdn.com/s3/m/b51c5cc4f242336c1eb95eee.png)
1.1 综合布线系统的基本概念
美国标准综合 布线系统结构 如图1-1(a)所 示，
我国国家标准 （GB 50311－ 2007版）综合 布线系统结构 如图1-1(b)所 示。
图1-1 综合布线系统
1.1 综合布线系统的基本概念
作为布线系统，国家标准（GB 50311－2007版）划分为 8个部分（7个布线系统部分，1个技术管理部分）：
1.1 综合布线系统的基本概念
4．干线子系统
❖ 干线子系统（Riser Backbone Subsystem）也称垂直干线子 系统和骨干（Riser Backbone）子系统。干线子系统由设备 间至电信间的干线电缆和光缆、安装在设备间的建筑物配线 设备（BD）及设备缆线和跳线组成。
❖ 干线子系统还包括： （1）干线或远程通信（卫星）接线间、设备间之间的竖向或
7．进线间
❖ 进线间是建筑物外部通信和信息管线的入口部位，并可作为 入口设施和建筑群配线设备的安装场地。
8．管理
1.1 综合布线系统的基本概念
❖ 对工作区、电信间、设备间、进线间的配线设备、缆线、信 息插座模块等设施按一定的模式进行标识和记录。如建筑物 名称、建筑物位置、区号、起始点和功能等标志。综合布线 系统使用了三种标记：电缆标记、场标记和插入标记。其中 插入标记最常用。这些标记通常是硬纸片或其他方式，由安 装人员在需要时取下来使用。
用传输性能指标标准。
1.2 综合布线系统标准及设计等级
这些标准支持下列计算机网络标准： （1）IEE802.3 总线局域网络标准； （2）IEE802.5环形局域网络标准； （3）FDDI 光纤分布数据接口高速网络标准； （4）CDDI 铜线分布数据接口高速网络标准； （5）ATM 异步传输模式。
