海绵城市技术做法实例(一)20190420
“海绵城市”技术做法实例（一）
一、自由式透水人行道
将人行道置于绿化带内，面层浇筑透水混凝土。
二、辅助车道雨水直排模式优化
取消辅助车道雨水收集系统，雨水先进入下沉式绿化带充分下渗后，多余的雨水由设置于绿化带内的溢流井排入雨水系统。
三、绿化带设计优化
外侧绿化带整体采取下沉式设计，结合微地形设置植草沟、生态水塘等。
四、路面隔离带设置下沉绿化带
多种方法，如利用锯齿状路缘石、雨水收集井、道路纵坡、小型拦水坝构建“渗滞蓄净排”微系统。
五、公园式雨水收集模块
当遇到需要保护或种植的树木时，优化断面布置，考虑让路于树。
因地制宜建设雨水公园、旱溪、生态水塘、PP蓄水模块、溢流井、植草沟等，应用多项“海绵城市”技术措施加以解决。
24种海绵城市设计措施全图解
24种海绵城市设计措施全图解海绵城市，指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的“弹性”，下雨时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。
海绵城市建设遵循生态优先等原则，将自然途径与人工措施相结合，在确保城市排水防涝安全的前提下，最大限度地实现雨水在城市区域的积存、渗透和净化，促进雨水资源的利用和生态环境保护。
一、城市住宅区海绵策略随着城市居住用地面积不断增加，城市自然地表被居住区域的不透水硬质材料替代，雨水自然下渗、净化和收集面临很大挑战。
住宅区的景观用地应考虑结合海绵城市设计方法，在有限的绿化面积里，采用下渗、滞留、净化的策略，缓解城市居住区洪涝灾害。
1、传统住宅区——宅间雨水花园传统住宅区中的绿地可以改造成下沉式宅间雨水花园，用来收集周边硬质铺装的雨水。
2、传统住宅区——停车场雨水花园传统住宅区中的停车场可以改造成透水植草砖生物滞留带，用来收集周围雨水。
3、传统住宅区——活动场地传统住宅区中的树池可以改造成滞留式生态树池，用来收集开放场地中的雨水。
4、传统住宅区——宅间道路传统住宅区中的宅间道路和绿化带可以改造成透水路面和生物滞留池，用来收集道路上的雨水，避免路面雨水沉积对居民生活造成影响。
5、传统住宅区——车行道传统住宅区中的车行道考虑机动车荷载，一般不建议使用透水路面，而是利用道路两侧绿化带收集、消纳路面雨水径流。
6、新型住宅区——地库顶板小区园路7、新型住宅区——地库顶板小区广场高层住宅区中的硬质广场可以结合透水铺装、排水明沟及生物滞留设施，设计成一个集收集、净化、储存雨水于一体的良性循环系统。
8、新型住宅区——地库顶板小区绿地二、绿色屋顶海绵策略雨洪来临时，建筑屋顶产生的径流是导致城市内涝的重要原因之一。
因此，将城市的建筑屋顶改造为绿色屋顶能有效缓解城市雨水径流压力。
一方面，通过海绵城市结构来收集、储存雨水，并利用雨水进行浇灌，可以节省各种能耗；另一方面，绿色屋顶将形成良好的城市景观，提升城市的整体绿化率。

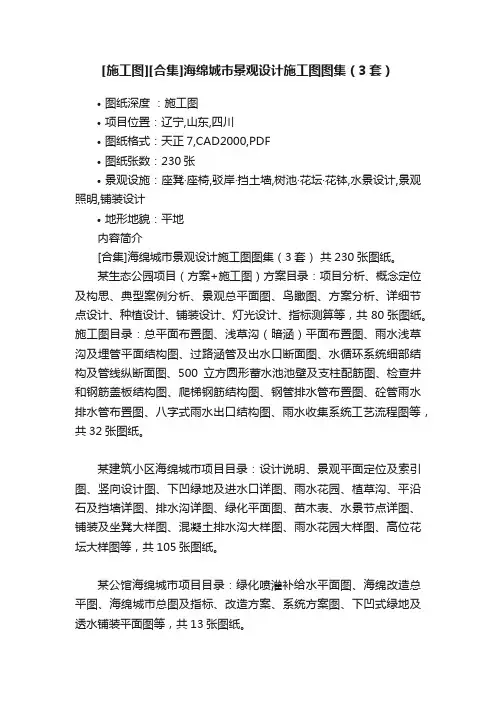

[施工图][合集]海绵城市景观设计施工图图集（3套）
![[施工图][合集]海绵城市景观设计施工图图集（3套）](https://img.taocdn.com/s3/m/a50bcdce81eb6294dd88d0d233d4b14e85243e66.png)
[施工图][合集]海绵城市景观设计施工图图集（3套）•图纸深度：施工图•项目位置：辽宁,山东,四川•图纸格式：天正7,CAD2000,PDF•图纸张数：230张•景观设施：座凳·座椅,驳岸·挡土墙,树池·花坛·花钵,水景设计,景观照明,铺装设计•地形地貌：平地内容简介[合集]海绵城市景观设计施工图图集（3套）共230张图纸。
某生态公园项目（方案+施工图）方案目录：项目分析、概念定位及构思、典型案例分析、景观总平面图、鸟瞰图、方案分析、详细节点设计、种植设计、铺装设计、灯光设计、指标测算等，共80张图纸。
施工图目录：总平面布置图、浅草沟（暗涵）平面布置图、雨水浅草沟及埋管平面结构图、过路涵管及出水口断面图、水循环系统细部结构及管线纵断面图、500立方圆形蓄水池池壁及支柱配筋图、检查井和钢筋盖板结构图、爬梯钢筋结构图、钢管排水管布置图、砼管雨水排水管布置图、八字式雨水出口结构图、雨水收集系统工艺流程图等，共32张图纸。
某建筑小区海绵城市项目目录：设计说明、景观平面定位及索引图、竖向设计图、下凹绿地及进水口详图、雨水花园、植草沟、平沿石及挡墙详图、排水沟详图、绿化平面图、苗木表、水景节点详图、铺装及坐凳大样图、混凝土排水沟大样图、雨水花园大样图、高位花坛大样图等，共105张图纸。
某公馆海绵城市项目目录：绿化喷灌补给水平面图、海绵改造总平图、海绵城市总图及指标、改造方案、系统方案图、下凹式绿地及透水铺装平面图等，共13张图纸。
公园鸟瞰图公园鸟瞰图公园效果图公园效果图公园竖向设计公园总平面图公园总平面布置图公园雨水收集系统工艺流程图公园爬梯钢筋结构图某建筑小区景观设计平面图某建筑小区定位及设施布点平面图某建筑小区进水口及跌水挡墙详图某建筑小区景观定位平面图某建筑小区排水沟详图某建筑小区铺装大样图某建筑小区下凹绿地及进水口详图某建筑小区详图某建筑小区详图某建筑小区雨水花园、植草沟、平沿石及挡墙详图某公馆铺装平面图某公馆碎石渗透图某公馆总平面图总缩略图。
24种海绵城市设计措施全图解
24种海绵城市设计措施全图解标签：景观实景景观设计海绵城市一、城市住宅区海绵策略随着城市居住用地面积不断增加，城市自然地表被居住区域的不透水硬质材料替代，雨水自然下渗、净化和收集面临很大挑战。
住宅区的景观用地应考虑结合海绵城市设计方法，在有限的绿化面积里，采用下渗、滞留、净化的策略，缓解城市居住区洪涝灾害。
1、传统住宅区——宅间雨水花园传统住宅区中的绿地可以改造成下沉式宅间雨水花园，用来收集周边硬质铺装的雨水。
2、传统住宅区——停车场雨水花园传统住宅区中的停车场可以改造成透水植草砖生物滞留带，用来收集周围雨水。
3、传统住宅区——活动场地传统住宅区中的树池可以改造成滞留式生态树池，用来收集开放场地中的雨水。
4、传统住宅区——宅间道路传统住宅区中的宅间道路和绿化带可以改造成透水路面和生物滞留池，用来收集道路上的雨水，避免路面雨水沉积对居民生活造成影响。
5、传统住宅区——车行道传统住宅区中的车行道考虑机动车荷载，一般不建议使用透水路面，而是利用道路两侧绿化带收集、消纳路面雨水径流。
6、新型住宅区——地库顶板小区园路7、新型住宅区——地库顶板小区广场高层住宅区中的硬质广场可以结合透水铺装、排水明沟及生物滞留设施，设计成一个集收集、净化、储存雨水于一体的良性循环系统。
8、新型住宅区——地库顶板小区绿地二、绿色屋顶海绵策略雨洪来临时，建筑屋顶产生的径流是导致城市内涝的重要原因之一。
因此，将城市的建筑屋顶改造为绿色屋顶能有效缓解城市雨水径流压力。
一方面，通过海绵城市结构来收集、储存雨水，并利用雨水进行浇灌，可以节省各种能耗；另一方面，绿色屋顶将形成良好的城市景观，提升城市的整体绿化率。
绿色屋顶策略中，表面种植绿色植被，用以吸收雨洪期间多余的雨水径流，通过植物根系净化过滤，将雨水收集到雨水桶进行存储回用；绿色屋顶底层有轻质土层、防根系穿透层、排水层以及防水层等多层结构保护，同时能保护建筑表层，多样植物搭配的绿色植被层可以吸收建筑热量，缓解城市热岛效应。
海绵城市系统构建途径、建设内容及策略图
——
详细规划 指标 控制 布局 控制 实施 要求
政策：实施 办法、导则、 奖励办法等
其他
建筑与小区 设计 设计 原则 设计任务书 设计 道路 工程 预算 绿地与广场 水系 其他 运行维护 排水/园林/道路/交通/建筑等多 专业协调与衔接
建设实施
技术 要求
指标 落实
设施 布局
设施 设计
审查监督
渗透铺装 下沉式绿地 生物滞留措施 源头控制 植被浅沟 初期雨水弃流装置 绿色屋顶 植被浅沟 源头控制
生态景观 景观功能提升 生态系统修复
海 绵 城 市 建 设 的 目 标 及 策 略
XXX河、XXX水域 XXXX
初期雨水弃流装置
绿色屋顶 下沉Байду номын сангаас绿地 生物滞留措施
源头控制
植被浅沟 初期雨水弃流装置 绿色屋顶
新 区 海 绵 城 市 建 设 内 容
源头控制
绿色屋顶
目标 排水防涝 径流总量控制率80% 内涝重现期30年 雨水管渠2-5年 防洪重现期50年 复
实施途径
技术措施 断接 初雨弃流 雨水花园 高位花坛 植草沟 微型雨水塘/湿地 雨水罐/蓄水池 新建雨水管 截流井/截流管 大型雨水塘 大型雨水湿地 雨水调蓄池 生态浮岛 生态驳岸 土壤渗率循环净化 水系修复 水资源调配 河道疏浚
海绵城市——低影响开发雨水系统构建 责任主体 规划 排水 道路 城市人民政府 园林 交通 项目业主 其他
专项（专 业）规划 规划 理念 纳入 总体规划 实施 目标 实施 策略
城市水系规划 绿地系统规划 排水防涝规划 道路交通规划 用地/竖向/绿地/道路/ 排水/水系等系统协调
海 绵 城 市 低 影 响 开 发 雨 水 系 统 构 建 途 径 示 意 图
“海绵城市”规范要点与做法图解
“海绵城市”规范要点与做法图解什么是海绵城市?所谓海绵城市，就是充分发挥原始地形地貌对降雨的积存作用，充分发挥自然下垫面和生态本底对雨水的渗透作用，充分发挥植被、土壤、湿地等对水质的自然净化作用，使城市像“海绵”一样，对雨水具有吸收和释放功能，能够弹性地适应环境变化和应对自然灾害。
在城市开发建设中，加强规划建设管控，通过源头减排、过程控制、系统治理，采取屋顶绿化、透水铺装、下凹式绿地、雨水收集利用设施等措施，使建筑与小区、道路与广场、公园和绿地、水系等具备对雨水的吸纳、蓄滞和缓释作用，有效控制雨水径流，实现“小雨不积水、大雨不内涝、水体不黑臭、热岛有缓解”。
目前全国已有130多个城市制定了海绵城市建设方案。
根据国务院常务会议有关部署，确定的目标核心是通过海绵城市建设，使70%的降雨就地消纳和利用。
围绕这一目标确定的时间表是到2020年，20%的城市建成区达到这个要求。
如果一个城市建成区有100平方公里的话，至少有20平方公里在2020年要达到这个要求;到2030年，80%的城市建成区要达到这个要求。
“海绵城市”规范要点：海绵城市规范要点1.透水铺装透水砖铺装、透水水泥混凝土铺装和透水沥青混凝土铺装，嵌草砖、园林铺装中的鹅卵石、碎石铺装等也属于渗透铺装。
（1）透水铺装对道路路基强度和稳定性的潜在风险较大时，可采用半透水。
（2）土地透水能力有限时，应在透水铺装的透水基层内设置排水管或排水板。
（3）当透水铺装设置在地下室顶板上时，顶板覆土厚度不应小于600 mm，并应设置排水层。
2.下沉式绿地下沉深度指下沉式绿地低于周边铺砌地面或道路的平均深度，下沉深度小于100 mm的下沉式绿地面积不参与计算（受当地土壤渗透性能等条件制约，下沉深度有限的渗透设施除外），对于湿塘、雨水湿地等水面设施系指调蓄深度透水铺装率=透水铺装面积/硬化地面总面积；绿色屋顶率=绿色屋顶面积/建筑屋顶总面积。
（1）下沉式绿地的下凹深度应根据植物耐淹性能和土壤渗透性能确定，一般为100-200 mm。
海绵城市设计经典图解
04
城市道路海绵策略
1、综述
目前，我国正处在城市化快速发展的关键时期，城市 不透水面积急剧增加。城市道路作为城市主要不透水下垫 面之一，占建设用地的比例超过了30%。与此同时，传统管 道排水方式导致道路排涝压力大、路面污染严重等突出问 题，难以满足现代城市建设对生态环境的需求。城市道路 运用海绵城市设计策略，在收集利用道路雨水径流、污染 排放等方面可产生巨大的经济、生态和美学效益。
传统住宅区中的绿地可以改造成下沉式宅间雨水花园，用来收集周边硬质铺装的雨水。
3、传统住宅区——停车场雨水花园
传统住宅区中的停车场可以改造成透水植草砖生物滞留带，用来收集周围雨水。
停车场周边环境改统住宅区——活动场地
传统住宅区中的树池可以改造成滞留式生态树池，用来收集开放场地中的雨水。
海绵城市设计经典图解
Lorem ipsum dolor sit amet, consectetur adipisicing elit.
01
前言
内容提要
01、前言 02、城市住宅区海绵策略 03、绿色屋顶海绵策略 04、城市道路海绵策略 05、城市公园绿地海绵策略 06、大面积硬质场地海绵策略
前言
02
城市住宅区海绵策略
1、综述
随着城市居住用地面积不断增加，城市自然地表被居住区域的不透水硬质材料替代，雨水自 然下渗、净化和收集面临很大挑战。住宅区的景观用地应考虑结合海绵城市设计方法，在有限的 绿化面积里，采用下渗、滞留、净化的策略，缓解城市居住区洪涝灾害。
2、传统住宅区——宅间雨水花园
3、密集型绿色屋顶
密集型绿色屋顶荷载承受能力较高，能够种植覆土较高的乔木、灌木，打造景观体验丰富的 屋顶花园。
4、低荷载坡屋顶
海绵城市建设设计方案(图文并茂)
生态滞留塘 非下凹绿地
径流方向
中心雨水花园 社区绿地 雨水分区
单元雨水调蓄箱
蓄水池 下凹绿地 城市河道 植被草沟
城市河道
城市道路
城市绿地
城市广场
建筑屋顶
+ 自然驳岸
植被草沟
+ 生态滞留塘
溢流
+ 蓄水池
溢流
+ 单元雨水调蓄箱加组 团中心雨水花园
溢流
屋顶绿化
绿色屋顶面积/建筑屋顶总面积
绿色屋顶率20%—50%
透水铺装率
透水铺装人行道、停车场、广场面 积/人行道、广场、停车场总面积
透水铺装率≥50% 公共区域≥ 70%
下垫面径流系数
一定汇水面积内径流量与降雨量的比值
城市建筑密集区0.60～0.85 城市建筑较密集区0.45～0.6 城市建筑稀疏区0.20～0.45
南水北调工程——为城市“解渴”
但中国城市真的缺水吗？
城市内涝等由积水而引起的灾害已成为困扰城市的严重问题
我们到底需要什么样的治水方式？
自然的智慧
水的大生态循环
万物相生 和谐共处
的自然理水方式
古人的智慧
天人合一，道法自然
老子指出，“天”与“人”皆同源于“道”，因而是统一的。他 说：“人法地、地法天，天法道、道法自然”。既然人和天都产 生于自然生成这个同一过程，因此，人的一切行为活动包括治水 也应该将遵循自然规律，并以之其作为行为准则。
⚫LID能将雨水大部分留在原地以回补地下水， 变雨水成为资源。
1.1 海绵城市概念 1.2 海绵城市五个原则 1.3 海绵城市两大途径 1.4 海绵城市四种角色 1.5 海绵城市四大指标 1.6 海绵城市八大技术
