九年级下册物理 电功率单元复习练习(Word版 含答案)

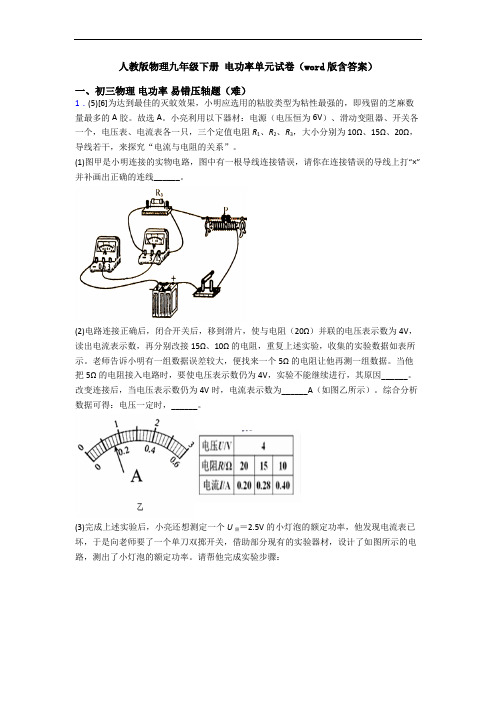

九年级下册物理电功率单元复习练习(Word版含答案)一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

【答案】 断路 0.4 左 2 15 U 额 移动滑动变阻器B 的滑片 B 右 ()20U U U U R ''-额 【解析】【分析】【详解】(1)[1]定值电阻应该串联到电路中，所以导线连接左侧接线柱；滑动变阻器滑片已经滑到最左端，要是滑动变阻器接入电路的阻值最大，导线连接滑动变阻器下端的右侧接线柱，如图所示：。

(2)[2]将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，说明电路出现了断路，因为电压表有示数，所以是并联在电压表两接线柱内的电路器件发生断路，电压表测量的是定值电阻两端的电压，所以电路故障可能是电阻断路。

[3]如图乙所示，电流表的量程是0~0.6A ，分度值为0.02A ，电流表的时数为0.4A 。

(3)[4]将5Ω的定值电阻换成10Ω的定值电阻后，电压表示数变大，要控制电压不变，就需要增大滑动变阻器接入电路的阻值，所以滑动变阻器滑片需要向左移动。

[5]已知刚接入的电阻为5Ω，电流表示数为0.4A ，则定值电阻两端的电压为U=IR =0.4A×5Ω=2V探究电流与电阻的关系，要控制电阻两端的电压不变，保持为2V 。

(4)[6]根据串联分压的原理可知12LU U R R = 电阻R 的电压为2V ，滑动变阻器两端的电压为1V ，当R 为最大值，选择滑动变阻器的最小阻值R L 为2L 11V 30Ω15Ω2VU R R U ⨯=== 则他选择的滑动变阻器的最大阻值不能小于15Ω。

(5)①[7]已知小灯泡的额定电压为U 额， 闭合开关S 、S 1，断开S 2，移动滑动变阻器A 的滑片，使电压表的示数为U 额，此时小灯泡正常发光。

②[8]闭合开关S 、S 2，断开S 1，保持滑动变阻器A 的滑片位置不变，移动滑动变阻器B 的滑片，使电压表的示数为U 额。

[9]此实验利用的是等效电阻的方法，通过控制开关的闭合，让滑动变阻器B 的电阻等效等于灯泡电阻，则此时灯泡正常发光时的电阻就等于滑动变阻器B 接入电路的电阻。

[10]滑动变阻器A 的最大阻值为R 0，借助滑动变阻器的最大阻值求出电流的大小，故需要将滑动变阻器的滑片滑到最大阻值处，故将滑动变阻器A 的滑片移动到右端，读出电压表的示数为U '。

③[11]电路中的电流为'U U I R -= 滑动变阻器B 接入电路的阻值为''0B '=U R U R I U U =- 小灯泡的额定功率为2．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2A U U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。

(1)要完成此实验应该选择滑动变阻器__________(填“A ”或“B ”)较为合适；(2)他在连线的过程中发现电压表的0-15V 量程已坏，要想测小灯泡的额定功率，请你补充完成图中的实验电路的设计；_________(3)他连接好电路后，闭合开关S ，移动滑动变阻器滑片时发现灯泡亮度较暗且不变，且两表示数也不变，出现此现象的原因是_____________。

【答案】B 滑动变阻器接的是两个下面的接线柱【解析】【分析】【详解】(1)[1]在实验中，小灯泡与变阻器是串联，当小灯泡正常发光时，变阻器两端的电压U 1=U -U L =6V-3.8V=2.2V据串联电路的特点有L 1L 1U U R R =，13.8V 2.2V 20ΩR = 此时，变阻器接入电路的阻值R 1=11.5Ω所以应选择滑动变阻器B 较为合适。

(2)[2]电压表的0-15V 量程已坏，那么电压表不能接在小灯泡两端测其电压，应接在变阻器两端，调节电压表的示数为2.2V 时，小灯泡便可能正常工作，故作图如下：3．(3)[3]连接好电路后，闭合开关，移动滑片，灯泡的亮度较暗且不变，且两电表示数也不变，出现此现象的原因是变阻器的接线柱接了两个下面的，则接入电路的阻值最大，且不可改变。

夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点，打算自制灭蚊灯。

小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V ，为测得小灯泡的额定功率，小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究。

(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程)。

_______(2)闭合开关S前，滑片P应放在使滑动变阻器接入电路的阻值_______(最大／最小)处。

(3)闭合开关S后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是_____________。

(4)排除故障后，调节滑动变阻器的滑片P直至电压表的示数为__________V，此时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为__________w。

(5)小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较。

①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶。

②同时在三张纸的上表面各轻轻布撒30粒芝麻。

③同时将三张纸腾空倒置1min。

④将三张纸翻转，数出A、B、C三种类型粘胶上残留的芝麻数量，见下表。

粘胶类型A B C残留的芝麻数量22812为达到最佳的灭蚊效果，小明应选用的粘胶类型为_______。

【答案】 最大 灯座断路 2.5 4.5 A【解析】【分析】【详解】(1)[1]小灯泡的额定电压为2.5V ，电压表选0～3V 的量程，且与灯泡并联；电流表与灯泡串联，注意电流从电表的正接线柱流入、负接线柱流出；如下图(2)[2]闭合开关S 前，为了保护电路，滑片P 应放在使滑动变阻器接入电路的阻值最大处。

(3)[3]灯泡不亮，电流表无示数，说明电路断路，电压表有示数，电压表并联的电路断路，灯泡完好，所以灯座断路。

(4)[4]灯泡在额定电压2.5V 时正常工作，所以调节滑动变阻器的滑片P 直至电压表的示数为2.5V 。

[5]电流表选择0～3A 量程，分度值为0.1A ，电路中的电流为1.8A ，小灯泡的额定功率为P =UI =2.5V×1.8A=4.5W4．2110=U U P UI U R -=小明在“探究小灯泡在不同电压下工作时的电功率”的实验时，实验室提供了如下器材：电源（电压恒为8V ），一个电流表，一个电压表，滑动变阻器“20Ω 2A ”，小灯泡（额定电压2.5V ，额定功率小于1.2W ），一个阻值已知的定值电阻R 0，开关及导线若干。

(1)请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接（要求：滑动变阻器的滑片P向右滑动时灯变亮；连线不能交叉）（____________）(2)正确连接电路后，闭合开关进行实验，记录的数据如下表所示。

当电压表示数为2.5V 时，电流表示数如图丙所示，小灯泡的额定功率为_____W。

实验次数物理量12345电压/V 1.0 1.5 2.0 2.5 3.0电流/A0.240.320.380.44电功率/W(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而____（选填“增大”、“不变”或“减小”），小灯泡的实际功率由______（选填“额定功率”、“额定电压”或“实际电压”）决定。

(4)完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为“0~15V”，请将以下实验步骤补充完整。

①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为______V ；②滑动变阻器滑片不动，再将开关S1，拨至“2”读出电压表示数为U0；③小灯泡的额定功率P额=______（用U额、U0、R0表示）。
