建材沥青混合料配比设计作业(修改稿)
沥青混合料 配合比设计
沥青混合料配合比设计全文共四篇示例，供读者参考第一篇示例：沥青混合料是建筑工程中常用的一种道路材料，具有优良的抗水、抗压性能，被广泛应用于公路、机场、停车场等道路建设工程中。
沥青混合料的质量直接影响着道路的使用寿命和安全性，而配合比设计是沥青混合料生产过程中的关键环节。
本文将介绍沥青混合料配合比设计的重要性、设计方法及实践经验。
一、沥青混合料配合比设计的重要性1. 提高沥青混合料的性能沥青混合料的性能包括抗水、抗压、耐久性等多个方面，通过科学合理的配合比设计可以使沥青混合料的性能得到提升。
合理的配合比能够保证沥青与骨料之间的充分结合，增强了沥青混合料的稳定性和耐久性，使其具有更好的抗水、抗压能力。
2. 降低成本通过合理的配合比设计，可以尽量减少浪费材料，避免配料过多或过少造成的浪费。
合理的配合比设计还可以减少施工过程中的损耗，有效降低生产成本。
3. 提高施工效率合理的配合比设计可以使沥青混合料的均匀性和稳定性得到提升，从而减少了施工过程中的调整工作，提高了施工效率。
合理的配合比设计也可以降低施工难度，减少施工过程中的问题，提高了工作效率。
沥青混合料的配合比设计主要包括配料比例的确定、骨料级配设计、沥青用量确定、配制方法等环节。
在实际的配合比设计中，一般遵循以下步骤：1. 确定骨料级配骨料级配是指不同粒径的骨料在一定比例下的混合。
通过对骨料的筛分分析及工程技术要求，确定合适的骨料级配，保证混合料的密实性和耐久性。
2. 确定沥青用量沥青是沥青混合料的胶结剂，其用量的大小直接影响着混合料的性能。
通过试验室试验和现场试验，确定合适的沥青用量，使混合料达到最佳的性能指标。
在确定了骨料级配和沥青用量后，根据不同的工程要求和条件，确定合适的配料比例，保证混合料的性能符合设计要求。
4. 设计混合料的生产工艺根据配合比设计要求，确定混合料的生产工艺，包括混合料的配制温度、搅拌时间、搅拌速度等参数，确保混合料的质量和稳定性。
AC-25C沥青混合料配合比设计报告

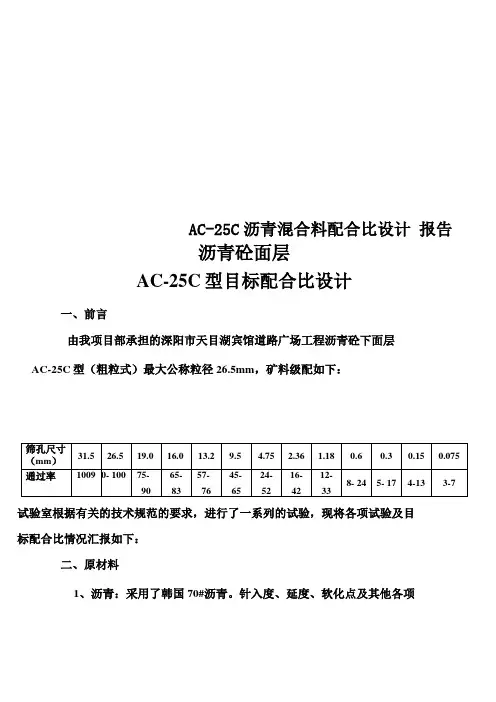

AC-25C沥青混合料配合比设计报告沥青砼面层AC-25C型目标配合比设计一、前言由我项目部承担的深阳市天目湖宾馆道路广场工程沥青砼下面层AC-25C型（粗粒式）最大公称粒径26.5mm，矿料级配如下：试验室根据有关的技术规范的要求，进行了一系列的试验，现将各项试验及目标配合比情况汇报如下：二、原材料1、沥青：采用了韩国70#沥青。
针入度、延度、软化点及其他各项物理指标达到施工规范的要求，现将沥青的试验结果列表如下：沥青的主要技术性质试验结果表二2、矿料施工中采取的1#料（碎石）、2#料（瓜子片）是石灰岩，3#料（米砂）、4#料（石屑）是玄武岩，填料（石灰岩矿粉）均产自溧阳。
各项技术指标均满足施工规范的要求，试验结果表三、表四、表五。
AC-25C型沥青砼面层粗集料试验结果AC-25C型沥青砼面层石屑试验结果AC-25C型沥青砼面层矿粉试验结果表五备注:视密度一栏为毛体积相对密度。
三、目标配合比设计1、矿料配合比计算根据各种矿料筛分结果，经反复计算，得出各种矿料用量为1# 料：2#料：3#料：4#料：填料=35：27：8：28：2,混合料筛分计算结果均在级配范围内，计算见AC-25C型矿料混合料级配计算表。
AC-25C型矿料混合料级配计算表2、沥青混合料的拌制成型根据JTG F40-2004《公路沥青路面施工技术规范》的要求，参照以往施工经验初定最佳油石比4.0%,并按照0.5%的间隔变化，分 别取3.0%、3.5%、4.0%、4.5%、5・0%五个不同的油石比，按照 JTJ052-2000《沥青混合料试验规范》严格控制好拌和温度及时间， 并按《沥青混合料试验规范》规定的击实次数成型马歇尔试件，因 AC-25C 型是密级配，试件吸水率很小，故采用《规范》中规定的表 干法测定试件的密度，并计算空隙率/沥青饱和等物理指标，进行体 积组成分析。
3、马歇尔试验测定马歇尔稳定度及流值等物理力学性质，试验结果汇总如表六：1//J/// J///r/J/ JJ // Z/ 不 /7 fFr r - 1AC-25C 型矿质混合料目标配合比级配图459筛孔尺寸（mm ）2 级配上限级配下限合成级配规范中值95 5 5 . . *70090wOo o o oooO8765 4 32率过通合成级配规范上限 规范下限 规范中值 0 10 0 10 0 10 0 10 0 010 0 10 010 0 100 98 .3 10 90 95 .084 .3 90 75 82 .5 76 .5 83 65 74 67 .9 76 53 .4 38 .1 27 .4 19 .5 13 .8 65 52 42 33 24 1 57 45 24 16 1 66 .5 55 38 29 22 .516 9. 6. 4.47 13 118. 6 03 O51 O马歇尔击实试验汇总表表六4、绘图法确定油石比以沥青油石比为横坐标，各项技术指标为纵坐标，分别将试验结果点入图中（见附图）由图可得相应于密度最大值油石比a1=4.4%相应于稳定度最大值油石比a2=3.6%相应于空隙率范围中值最大值油石比为：a3=3.91%,相应于饱和度范围中值最大值油石比为a4=4.26%对应各项指标均满足要求的共同油石比范围为：04^^=335%，OAC max=4.66%所以OAC产(a1+a2+a3+a4)/4=4.04%OAC2= (OAC min+OAC max)/2=4.30%OAC=( OAC1+ OAC2)/2=4.17%鉴于本地区气候分区处于热区,根据沥青路面施工规范及参照以往经验确定最佳油石比：4.2%综上所述：AC-25C型沥青混合料配合比为1#料：2#料：3#料：4#料：矿粉=35：27：8：28：2油石比：4.2%四、水稳定性检验按最佳油石比4.2%制作马歇尔试件，进行浸水半小时及48小时马歇尔试验，试验结果列表如下：从上表可以明显的看出，水稳定性指标(残留稳定度280%)满足规范要求，其它各项指标均满足规范要求，所以通过验证试验最终确定最佳油石比为4.2% o。
沥青及沥青混合料目标配合比设计(全面)
根据对调整沥青用量马歇尔试验的混合料体积指标的分析，和沥青析漏试验 结果，由于在计算理论最大相对密时，没有考虑纤维的比重和含量，一般这 部分会使VV提高0.3%~0.5%最终选用沥青含量6.2%，按此沥青含量进行肯 塔保飞散试验。此混合料能满足要求，具体数据如下：
1号件：△s=3.63% 2号件：△s=4.56% 3号件：△s=3.95%
所以选择A级配增大用油量能使各项指标达到要求。
选择A级配，由于在初试油石比中，由于VV过大，VFA偏小，所以在变化
沥青用量来确定最佳沥青用量时，按沥青用量6.2%，6.5%，6.8%来制作马 歇尔试验，并在此过程中，对玛蹄脂部分的性质进行了测试（谢伦堡沥青析 漏试验），来综合考虑选取最佳沥青用量。
上限
100 100 75 34 26 24 20 16 15 12
中线
100 95 62.5 27 20.5 19 16 13 12 10
下限
100 90 50 20 15 14 12 10
9
8
对A、B、C三个级配的VCAdrc进行了测定：
A级配： VCADRC=41.6% B级配： VCADRC=41.7% C级配： VCADRC=41.9%
车辙试件试验 按设计好的配合比制成： 300mm×300mm×50mm试件，并在试件上进行渗水和构 造深度及动稳定的测定，各项性能均能满足技术标准要求 （具体数据如下）：
项目
单位
实测数据
Cw
ml/min
基本不透水
TD
mm
1.43
DS
次/mm
9016(>6000)
VCA（间隙率）的测定 谢伦堡沥青析漏试验 肯塔堡飞散试验 渗水试验 构造深度 车辙动稳定度试验
7.2.22.3.2一沥青混合料的配合比设计矿质混合料配比设计
一、目标配合比设计
3.确定各种集料用量 ① 两相邻级配曲线 重叠，等分
一、目标配合比设计
3.确定各种集料用量 ② 两相邻级配曲线 相接，连分；
一、目标配合比设计
3.确定各种集料用量 ③ 两相邻级配曲线 相离，平分。
一、目标配合比设计
4.混合料合成级配的计算和校核
与试算法相同，按图解法所得的各种集料用 量比例，校核计算所得合成级配是否符合要求。 如不能符合要求，即超出级配范围，应调整各集 料的用量。
感谢观看
5～15
4～8
一、目标配合比设计
2. 计算步骤 ① 计算A集料在矿质混合料中的用量比例
找出A集料中占优势含量的某一粒径i的分计筛余百分率aA(i)， 而忽略B、C集料在此粒径的含量，即B集料和C集料该粒径的含 量分计筛余百分率aB(i)和aC(i)均等于零。
aA(i) X aB(i) Y aC(i) Z aM (i) aB(i) 0 aC(i) 0
02
确定最大公称 粒径
矿质混合料的 配合比设计
04
确定矿质混合 料的级配范围
03
密级配沥青混凝土混合料矿料级配范围
一、目标配合比设计
1. 试算法
基本原理 设有A、B、C三种集料在某一筛孔i上的分计筛余百分率
分别为aA(i)、aB(i)、aC(i),拟配置的矿质混合料为M，混合料M在相 应筛孔上的分计筛余百分率要求为aM(i)。设A、B、C三种集料在 混合料M中的参配比例分别为X、Y、Z，则得到下面两式：
X Y Z 100
aA(i) X aB( （mm）
16.0
13.2
9.5
4.75
2.36
1.18
0.6
0.3
沥青混合料配合比设计报告
沥青混合料配合比检验报告检验：复核：签发：一、概述AC－20沥青路面进行目标配合比设计。
二、设计依据1、《公路沥青路面施工技术规范》（JTG F40－2004）2、《公路工程集料试验规程》（JTG E42-2005）3、《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）三、原材料本次AC-20目标配合比设计所用矿料为桐柏产石灰岩，采用的沥青为韩国产SK-70普通石油沥青。
表1 集料密度测试结果各种矿料和矿粉的筛分结果见表2。
表2 各种矿料的筛分结果四、沥青混合料配合比设计本次目标配比设计采用的级配类型为AC-20型。
1、混合料级配表3混合料矿料级配范围2、矿料配合比计算确定AC-20的三种级配A、B、C，4.75mm筛孔通过率分别为38.0％、35.0％、31.9％，三种级配设计组成见表4。
按油石比为4.4％制作马歇尔试件，测定VMA指标，测试结果见表5。
表4三种级配的设计组成结果表5初始级配的体积分析由表5的数据可知，级配B、C的孔隙率满足3％～5％的要求，级配B、C的VMA 满足＞13％的要求，在两个级配中选择4.75mm筛的通过率较大的为设计级配，因此选择级配B为设计级配。
3、马歇尔稳定度试验（1）矿料混合料的合成毛体积相对密度γsb ＝2.663 （2）矿料混合料的合成表观密度γsa ＝2.691 （3）预估沥青混合料的适宜油石比Pa ＝4.4% （4）合成矿料的有效相对密度γse ＝2.679（5）按比例称取矿料配制级配B ，采用5种油石比，制作马歇尔试件，进行马歇尔稳定度试验，试验结果列于表6。
表6沥青混合料马歇尔试验结果（6）以油石比为横坐标，以测定各项指标为纵坐标，分别将试验结果点入图中，绘制沥青用量与稳定度、流值、密度、空隙率、VMA 、VFA的关系曲线，油 石 比密 度4、最佳沥青用量的确定由图可知：相应于密度最大值的为油石比： a 1=4.9% 相应于稳定度最大值的为油石比： a 2=4.4% 相应于空隙率范围中值的为油石比： a 3=4.4% 相应于沥青饱和度范围中值的为油石比： a 4=4.4%对应各项指标均满足要求的共同油石比范围为： OACmin=4.1% OACmax=4.7% 由此可知 OAC 1 =（a 1+a 2+a 3+a 4）/4 =4.53% OAC 2 =（OACmin+ OACmax ）/2=4.40% OAC=(OAC 1+OAC 2)/2=4.46%综合考虑确定最佳油石比为：4.5%5、沥青结合料被集料吸收的比例Pba ＝0.236% 沥青混合料中的有效沥青用量Pbe ＝4.080%6、检验最佳沥青用量的粉胶比和有效沥青膜的厚度 最佳沥青用量的粉胶比FB ＝1.544有效沥青膜的厚度SA ＝5.02m 2/Kg DA ＝7.89μm五、 配合比设计检验1、动稳定度试验试验条件：在60℃、0.7MPA条件下进行车辙试验，检验高温稳定性。
沥青混合料配合比设计报告

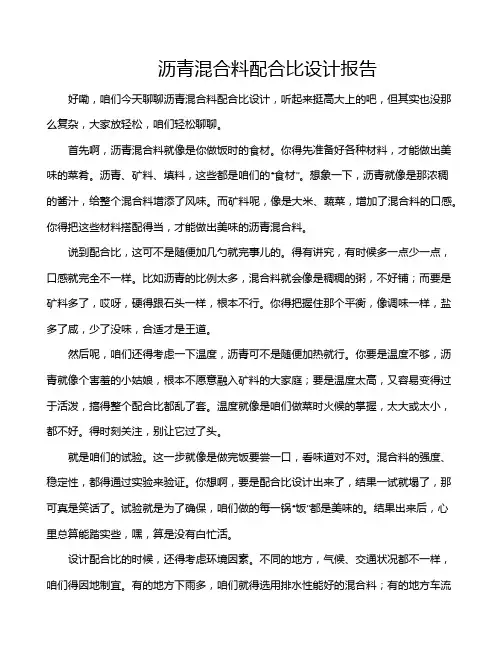

沥青混合料配合比设计报告好嘞，咱们今天聊聊沥青混合料配合比设计，听起来挺高大上的吧，但其实也没那么复杂，大家放轻松，咱们轻松聊聊。
首先啊，沥青混合料就像是你做饭时的食材。
你得先准备好各种材料，才能做出美味的菜肴。
沥青、矿料、填料，这些都是咱们的“食材”。
想象一下，沥青就像是那浓稠的酱汁，给整个混合料增添了风味。
而矿料呢，像是大米、蔬菜，增加了混合料的口感。
你得把这些材料搭配得当，才能做出美味的沥青混合料。
说到配合比，这可不是随便加几勺就完事儿的。
得有讲究，有时候多一点少一点，口感就完全不一样。
比如沥青的比例太多，混合料就会像是稠稠的粥，不好铺；而要是矿料多了，哎呀，硬得跟石头一样，根本不行。
你得把握住那个平衡，像调味一样，盐多了咸，少了没味，合适才是王道。
然后呢，咱们还得考虑一下温度，沥青可不是随便加热就行。
你要是温度不够，沥青就像个害羞的小姑娘，根本不愿意融入矿料的大家庭；要是温度太高，又容易变得过于活泼，搞得整个配合比都乱了套。
温度就像是咱们做菜时火候的掌握，太大或太小，都不好。
得时刻关注，别让它过了头。
就是咱们的试验。
这一步就像是做完饭要尝一口，看味道对不对。
混合料的强度、稳定性，都得通过实验来验证。
你想啊，要是配合比设计出来了，结果一试就塌了，那可真是笑话了。
试验就是为了确保，咱们做的每一锅“饭”都是美味的。
结果出来后，心里总算能踏实些，嘿，算是没有白忙活。
设计配合比的时候，还得考虑环境因素。
不同的地方，气候、交通状况都不一样，咱们得因地制宜。
有的地方下雨多，咱们就得选用排水性能好的混合料；有的地方车流量大，那就得选用耐磨的配合比。
这就像是去不同的餐厅，得根据食客的口味调整菜单，才能讨大家欢心。
设计配合比的过程真是一场智力游戏。
你得不断地试错，找出最适合的组合。
有点像捉迷藏，前面找不到，后面突然冒出一个好主意，嘿，原来这就是答案！每一次的尝试，都是一次新的发现，慢慢摸索，总会找到最适合的那一款。
AC-C沥青混合料配合比设计方案
检验报告样品名称：AC-13C沥青混合料配合比设计委托单位： *******************工程名称: **********报告日期：************检测编号：***************************检测有限公司第1页，共6页检测报告批准：审核：检测：1材料第2页，共6页1.1沥青材料AC-13C采用70#沥青。
其主要实测性能指标如表1所示：表1 70#沥青的基本性能1.2集料筛分AC-13C混合料的集料采用洁净、干燥、表面粗糙的破碎卵石、碎石。
破碎卵石规格有：10-15、碎石有5-10，细集料采用0-5机制砂，矿粉采用细磨石灰石粉。
各种集料的颗粒组成见表2。
1.3集料性能实测上述集料的各种性能见表3：表3 各种集料的实测性能2AC-13C沥青混合料设计第3页，共6页2.1级配及配合比根据级配要求，由表2中各种集料的颗粒组成设计出矿料合成级配见表4，合成级配通过率如图1所示。
表4 AC-13C合成级配选用的AC-13C混合料配合比为：矿粉:0-5:5-10:10-15=5%:42%:29%:24%。
图1 合成级配通过率示意图2. 2混合料最佳油石比实验按0.5%的间隔取4.0%、4.5%、5.0%、5.5%、6.0%；5个不同的油石比分别成型马歇尔试件。
实测不同油石比时混合料试件的各项技术指标，取满足技术指标要求的油石比为最佳设计油石比。
马歇尔实验结果见表5，根据马歇尔稳定度实验结果，分别绘制稳定度、流值、空隙率、饱和度与油石比的关系如图2-图7所示：表5 不同油石比混合料马歇尔实验结果第4页，共6页第5页，共6页图2 毛体积密度-油石比图3 空隙率-油石比图4 矿料间隙率-油石比图5 有效沥青饱和度-油石比图6 稳定度-油石比图7 流值-油石比而可计算最佳油石比初始值OAC1：OAC1=（a1+ a2+ a3+ a4）/4=4.58%同时，根据沥青混合料的马歇尔实验技术标准，求出各项指标均符合技术标准的沥青用量OAC min~OAC max，计算沥青最佳油石比的初始值OAC2：OAC2=（OAC min+ OAC max）/2=4.5%根据OAC1和OAC2综合确定最佳油石比OAC：OAC=（OAC1+ OAC2）/2=4.5%结论：AC-13C最佳油石比为4.5% 。
沥青SMA混合料配合比设计(SMA-16)(h)
沥青SMA混合料配合比设计（SMA-16）一、基本情况该高速公路工程地处华北地区交通干线，拟采用改性沥青SMA作为抗滑表层，按规范规定，首先铺筑长500m的SMA路面试验段，由于有关各方的重视和努力，试验路铺筑非常成功，为高速公路正式铺筑SMA路面创造了条件。
试验路铺筑在邻近的二级公路上，路面宽14m，在旧路面上先铺筑了AC-25(F)型沥青混凝土整平层，然后铺筑SMA-16抗滑表层，设计厚度4cm。
二、材料参数与试验1.沥青结合料考虑到高速公路所在地夏天炎热，基质沥青的标号采用与沥青面层原设计相同的进口壳牌沥青AH-70，沥青质量符合“道路石油沥青技术要求”中的A级标准。
改性剂采用性能较好的SBS，SBS 为北京燕化公司国创一号，星型，经过不同剂量改性效果的比较，选择剂量5％，由北京市国创改性沥青有限公司的LG-8型炼磨式改性沥青制作设备在拌和厂现场加工制作，改性沥青经显微镜观察分散非常均匀，一般小于5μm，试验结果如表1。
2.矿料试验路全部采用高速公路表面层实际使用的材料铺筑。
粗集料采用玄武岩，质地坚硬，表面粗糙，质量指标如表2。
细集料采用人工砂及天然砂，人工砂是玄武岩碎石厂加工的，规格3-5mm，3mn以下的粉尘已经被抽风机吸走，很干净。
由于加工困难，成品率低，所以价格较贵，为碎石价格的两倍，所以使用量不宜太多。
天然砂为河砂，含泥量几乎为零。
矿粉为磨细石灰石粉，细度见配合比设计表，不过由于时处雨季，矿粉不够干燥，使矿粉添加有些困难，需经常由人工帮助敲打。
各种材料的筛分结果见表3，从表中筛分结果可见，材料比较规格，规格筛孔以外的比例极小。
改性沥青材料主要指标表13.纤维使用从美国进口的松散木质素纤维，质量符合有关规定基本要求。
为了提高纤维投放效率及分散效果，纤维由专用的纤维投放设备直接投入拌和机。
掺量比例为沥青混合料总质量的0.3%，密度为0.6g/cm3。
粗集料的主要指标表2矿料密度及筛分结果表3三、目标配合比设计 1.确定矿料级配按照SMA-16的标准级配建议，经过配合比设计计算确定3组冷料仓投料比例，使4.75mm 的通过率大体上为22％、25％、28％，0.075mm 的通过率为10％左右(相当于固定矿粉用量的13％)，3组配合比的合成级配曲线如图1，级配计算如表4，材料的配比如下：甲：10～20∶5～10∶人工砂∶天然砂∶矿粉=52∶28∶4∶3∶13 乙：10～20：5～10：人工砂：天然砂：矿粉=49∶29∶5∶4∶13丙：10～20：5～10：人工砂：天然砂：矿粉=45∶3l ∶6∶5 分别按这3组级配测定4.75mm 以上粗集料的毛体积相对密度及全部矿料的毛体积相对 密度，如表4所列。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沥青混合料配合比设计作业
试设计湖南某高速公路沥青混凝土的配合组成
【原始资料】：
1、该设计层为高速公路三层式结构的上面层，为防止渗水宜采用密级配混合料，最大公称粒径为13.2mm，但要求保证足够的抗滑性能。
据此，沥青混合料类型为AC-13C。
2、气候条件：最高月平均气温35℃，最低月平均气温-2℃，年降雨量为1200mm。
3、材料性能：
（1）沥青材料可供30号、50号、70号、90号的道路石油沥青，经检验技术性能均符合要求。
（2）矿质材料均符合要求。
根据现场取样，对粗集料、细集料和矿粉进行筛分试验，结果如下：
【设计要求】
一、矿质混合料配合比设计
1、按筛析结果分别绘出各组成矿质材料的筛分曲线
（纵坐标为通过率，横坐标为筛孔尺寸d i，其在横坐标位置x=d i0.45）。
2、根据道路等级、路面类型和结构层位确定沥青混凝土的矿质混合料的级配范围。
3、用图解法确定符合级配范围的各种矿质材料的配合比，并根据气候、公路等级等进行配合比调整。
二、确定沥青混合料的最佳沥青用量
1、根据当地的气候条件进行气候分区，确定沥青标号。
2、根据规范推荐的相应矿质混合料类型沥青用量范围，通过马歇尔试验，确定最佳沥青用量。
马歇尔试验结果汇总如下：
马歇尔试验物理—力学指标测定结果表
3、设计沥青混合料路用性能检验
高温稳定性性能检验和抗水损害性能检验的方法，及规范要求。
