步进电机概述
步进电机编辑步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
目录1基本介绍2主要分类3选择方法4基本原理工作原理发热原理5主要构造6指标术语静态指标术语动态指标术语7特点特性主要特点主要特性8测速方法9功能模块设计10优势及缺陷优点缺陷11驱动方法12驱动要求13主要应用步进电机的选择应用中的注意点1基本介绍步进电机是一种感应电机，它的工作原理是利用电子电路，步进电机（图1）将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。
虽然步进电机已被广泛地应用，但步进电机并不能像普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
步进电机是一种将电脉冲转化为角位移的执行机构。
通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（即步进角）。
可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
2主要分类步进电机在构造上有三种主要类型：步进电机（图2）反应式（Variable Reluctance，VR）、永磁式（Permanent Magnet,PM）和混合式（Hybrid Stepping,HS）。
反应式：定子上有绕组、转子由软磁材料组成。
结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。
永磁式：永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。
其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大（一般为7.5°或15°）。
混合式：混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。
其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。
按定子上绕组来分，共有二相、三相和五相等系列。
最受欢迎的是两相混合式步进电机，约占97%以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。
该种电机的基本步距角为1.8°/步，配上半步驱动器后，步距角减少为0.9°，配上细分驱动器后其步距角可细分达256倍（0.007°/微步）。
由于摩擦力和制造精度等原因，实际控制精度略低。
同一步进电机可配不同细分的驱动器以改变精度和效果。
3选择方法步进电机和驱动器的选择方法：判断需多大力矩：静扭矩是选择步步进电机（图3）进电机的主要参数之一。
负载大时，需采用大力矩电机。
力矩指标大时，电机外形也大。
判断电机运转速度：转速要求高时，应选相电流较大、电感较小的电机，以增加功率输入。
且在选择驱动器时采用较高供电电压。
选择电机的安装规格：如57、86、110等，主要与力矩要求有关。
确定定位精度和振动方面的要求情况：判断是否需细分，需多少细分。
根据电机的电流、细分和供电电压选择驱动器。
4基本原理工作原理通常电机的转子为永磁体，当电流流过定子绕组时，定子绕组产生一矢量磁场。
该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致。
当定子的矢量磁场旋转一个角度。
转子也随着该磁场转一个角度。
每输入一个电脉冲，电动机转动一个角度前进一步。
它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。
改变绕组通电的顺序，电机就会反转。
所以可用控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。
发热原理通常见到的各类电机，内部都是有铁芯和绕组线圈的。
绕组有电阻，通电会产生损耗，损耗大小与电阻和电流的平方成正比，这就是我们常说的铜损，如果电流不是标准的直流或正弦波，还会产生谐波损耗；铁心有磁滞涡流效应，在交变磁场中也会产生损耗，其大小与材料，电流，频率，电压有关，这叫铁损。
铜损和铁损都会以发热的形式表现出来，从而影响电机的效率。
步进电机一般追求定位精度和力矩输出，效率比较低，电流一般比较大，且谐波成分高，电流交变的频率也随转速而变化，因而步进电机普遍存在发热情况，且情况比一般交流电机严重。
5主要构造步进电机也叫步进器，它利用电磁学原理，将电能转换为机械能，步进电机（图4）人们早在20世纪20年代就开始使用这种电机。
随着嵌入式系统(例如打印机、磁盘驱动器、玩具、雨刷、震动寻呼机、机械手臂和录像机等)的日益流行，步进电机的使用也开始暴增。
不论在工业、军事、医疗、汽车还是娱乐业中，只要需要把某件物体从一个位置移动到另一个位置，步进电机就一定能派上用场。
步进电机有许多种形状和尺寸，但不论形状和尺寸如何，它们都可以归为两类：可变磁阻步进电机和永磁步进电机。
步进电机是由一组缠绕在电机固定部件--定子齿槽上的线圈驱动的。
通常情况下，一根绕成圈状的金属丝叫做螺线管，而在电机中，绕在齿上的金属丝则叫做绕组、线圈、或相。
6指标术语静态指标术语1、相数：产生不同对极N、S磁场的激磁线圈对数。
常用m表示。
2、拍数：完成一个磁场周期性变化所需脉冲数或步进电机（图5）导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A。
3、步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。
θ=360度/（转子齿数*运行拍数），以常规二、四相，转子齿为50齿电机为例。
四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/（50*8）=0.9度（俗称半步）。
4、定位转矩：电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的）。
5、静转矩：电机在额定静态电作用下，电机不作旋转运动时，电机转轴的锁定力矩。
此力矩是衡量电机体积的标准，与驱动电压及驱动电源等无关。
虽然静转矩与电磁激磁安匝数成正比，与定齿转子间的气隙有关，但过分采用减小气隙，增加激磁安匝来提高静力矩是不可取的，这样会造成电机的发热及机械噪音。
动态指标术语1、步距角精度：步进电机每转过一个步距角的实际值与理论值的误差。
用百分比表示：误差/步距角*100%。
不同运行拍数其值不同，四拍运行时应在5%之内，步进电机（图6）八拍运行时应在15%以内。
2、失步：电机运转时运转的步数，不等于理论上的步数。
称之为失步。
3、失调角：转子齿轴线偏移定子齿轴线的角度，电机运转必存在失调角，由失调角产生的误差，采用细分驱动是不能解决的。
4、最大空载起动频率：电机在某种驱动形式、电压及额定电流下，在不加负载的情况下，能够直接起动的最大频率。
5、最大空载的运行频率：电机在某种驱动形式，电压及额定电流下，电机不带负载的最高转速频率。
6、运行矩频特性：电机在某种测试条件下测得运行中输出力矩与频率关系的曲线称为运行矩频特性，这是电机诸多动态曲线中最重要的，也是电机选择的根本依据。
步进电机（图7）其它特性还有惯频特性、起动频率特性等。
电机一旦选定，电机的静力矩确定，而动态力矩却不然，电机的动态力矩取决于电机运行时的平均电流（而非静态电流），平均电流越大，电机输出力矩越大，即电机的频率特性越硬。
要使平均电流大，尽可能提高驱动电压，采用小电感大电流的电机。
7、电机的共振点：步进电机均有固定的共振区域，二、四相感应子式的共振区一般在180-250pps之间（步距角1.8度）或在400pps左右（步距角为0.9度），电机驱动电压越高，电机电流越大，负载越轻，电机体积越小，则共振区向上偏移，反之亦然，为使电机输出电矩大，不失步和整个系统的噪音降低，一般工作点均应偏移共振区较多。
8、电机正反转控制：当电机绕组通电时序为AB-BC-CD-DA或()时为正转，通电时序为DA-CD-BC-AB或()时为反转。
7特点特性主要特点1、一般步进电机的精度为步进角的3-5%，且不累积。
2、步进电机外表允许的最高温度。
步进电机温度过高首先会使电机的磁性材料退磁，步进电机（图8）从而导致力矩下降乃至于失步，因此电机外表允许的最高温度应取决于不同电机磁性材料的退磁点；一般来讲，磁性材料的退磁点都在摄氏130度以上，有的甚至高达摄氏200度以上，所以步进电机外表温度在摄氏80-90度完全正常。
3、步进电机的力矩会随转速的升高而下降。
当步进电机转动时，电机各相绕组的电感将形成一个反向电动势；频率越高，反向电动势越大。
在它的作用下，电机随频率（或速度）的增大而相电流减小，从而导致力矩下降。
4、步进电机低速时可以正常运转,但若高于一定速度就无法启动,并伴有啸叫声。
步进电机有一个技术参数：空载启动频率，即步进电机在空载情况下能够正常启动的脉冲频率，如果脉冲频率高于该值，电机不能正常启动，可能发生丢步或堵转。
在有负载的情况下，启动频率应更低。
如果要使电机达到高速转动，脉冲频率应该有加速过程，即启动频率较低，然后按一定加速度升到所希望的高频（电机转速从低速升到高速）。
步进电动机以其显著的特点，在数字化制造时代发挥着重大的用途。
伴随着不同的数字化技术的发展以及步进电机本身技术的提高，步进电机将会在更多的领域得到应用。
主要特性1、步进电机必须加驱动才可以运转，驱动信号必须为脉冲信号，步进电机（图9）没有脉冲的时候，步进电机静止，如果加入适当的脉冲信号，就会以一定的角度（称为步角）转动。
转动的速度和脉冲的频率成正比。
2、三相步进电机的步进角度为7.5度，一圈360度，需要48个脉冲完成。
3、步进电机具有瞬间启动和急速停止的优越特性。
4、改变脉冲的顺序，可以方便的改变转动的方向。
因此，打印机、绘图仪、机器人等设备都以步进电机为动力核心。
8测速方法步进电机是将脉冲信号转换为角步进电机（图10）位移或线位移。
[1]一是过载性好。
其转速不受负载大小的影响，不像普通电机，当负载加大时就会出现速度下降的情况，步进电机使用时对速度和位置都有严格要求。
4.4 步进电动机
电机对外做功的能源。 电磁转矩T驱使转子转过偏转角dθ 时，步进电动机对外输出的机械 能 Tdθ ，从能量平衡关系 Tdθ = dWm 即静态转矩为 在线性系统中
dW dWm dθ 1 Wm = LI 2 2 T=
若控制绕组中的电流I为常数，每相控制绕组是两个极上绕组串接而成， 且每极绕组的匝数为N，则
n= 60 f Zr N
f 为控制脉冲的频率，即每秒输入的脉冲数。 反应式步进电动机的转速取决于脉冲频率、转子齿数和拍数，与电源电 压、负载、温度等因素无关。改变脉冲频率可以改变转速，故可进行无 级调速。
f 60 f 60 f 360o n= = = o θs 步进电动机的转速还可用步距角表示 Zr N Zr N 360o 6
N NZr N ， N为运行拍数， = k ⋅ m (k = 1 2) ，m为电机相数。
步距角与拍数N及转子齿数Zt有关。减小步距角，可提高控制精度。 在一个齿距内磁场变化一个周期，用电角度表示时，一个齿距就对应 360°电角度（或 2π 电弧度)。用电角度（或电弧度）表示的齿距角 为 θte = 360o 。
图4-29 永磁式步进电动机
4.5.1 步进电动机的其它类型
3. 感应子式永磁步进电动机
图4-30 感应子式永磁步进电动机
结构 两相感应子式永磁步进电动机的定子结构与单段反应式步进电 动机相同，1、3、5、7极上的控制绕组串联为A相，2、4、6、8极 上的控制绕组串联为B相。转子是由环形磁铁和两端铁心组成。两 端转子铁心上沿外圆周开有小齿，两端铁心上的小齿彼此错过1/2齿 距。定、转子齿数的配合与单段反应式步进电动机相同。
四相八拍运行时的步距角是四相四拍运行时的一半。 四相双四拍运行 通电方式为AC→CB→BD→DA→…。步距角与四相单四拍运行时一样 为1/4齿距角，即1.8°。
步进电机基础知识
什么是步进电机？步进电机：也称脉冲电机，是一种将电脉冲转化为角位移的执行机构。
步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
基本原理通常电机的转子为永磁体，当电流流过定子绕组时，定子绕组产生一矢量磁场。
该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致。
当定子的矢量磁场旋转一个角度。
转子也随着该磁场转一个角度。
每输入一个电脉冲，电动机转动一个角度前进一步。
它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。
改变绕组通电的顺序，电机就会反转。
所以可用控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。
电机开环控制一种控制电机、不使用反馈回路、就能进行速度控制及定位控制，即所谓的电机开环控制。
步进电机开环控制原理定子一相绕组流过直流电流，最近该相的转子齿被定子相吸引，电磁转矩大于负载转矩从而使转子运动。
电机基本分类按电压种类分:AC（交流）驱动、DC（直流）驱动。
按旋转速度与电源频率关系分：同步电机、异步电机。
步进电机概要1.步进电机的地位步进电机属于：DC驱动的同步电机，但无法直接用DC或AC电源来驱动，需要配备驱动器。
2.步进电机驱动电路的功能驱动电路任务：按顺序指令切换DC电源的电流流入步进电机的各相线圈。
驱动电路将电机定子与DC电源连接在一起工作。
驱动器（驱动电路）由决定换向顺序的控制电路（或称为逻辑电路）与控制电机输出功率的换相电路（或称为功率电路（Power stage））组成。

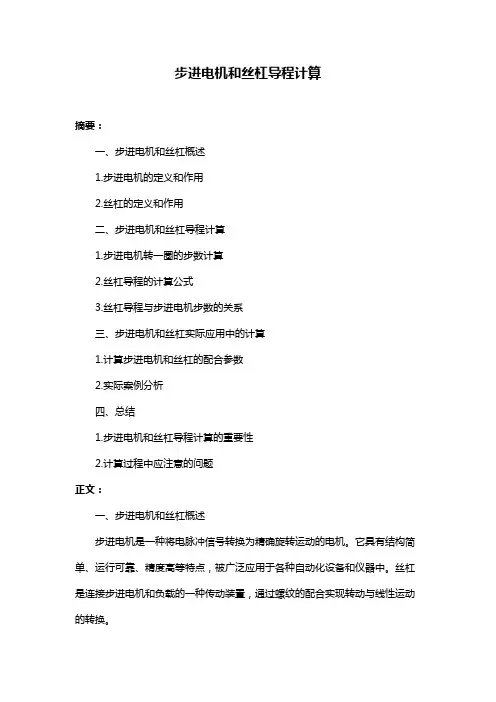

步进电机和丝杠导程计算
步进电机和丝杠导程计算摘要：一、步进电机和丝杠概述1.步进电机的定义和作用2.丝杠的定义和作用二、步进电机和丝杠导程计算1.步进电机转一圈的步数计算2.丝杠导程的计算公式3.丝杠导程与步进电机步数的关系三、步进电机和丝杠实际应用中的计算1.计算步进电机和丝杠的配合参数2.实际案例分析四、总结1.步进电机和丝杠导程计算的重要性2.计算过程中应注意的问题正文：一、步进电机和丝杠概述步进电机是一种将电脉冲信号转换为精确旋转运动的电机。
它具有结构简单、运行可靠、精度高等特点，被广泛应用于各种自动化设备和仪器中。
丝杠是连接步进电机和负载的一种传动装置，通过螺纹的配合实现转动与线性运动的转换。
二、步进电机和丝杠导程计算1.步进电机转一圈的步数计算步进电机每接收一个脉冲信号，就会转动一个固定的角度。
这个角度被称为步距角。
步进电机转一圈的步数n 可以通过以下公式计算：= 360° / 步距角（°/pulse）2.丝杠导程的计算公式丝杠导程是指丝杠每转一圈，负载轴前进的距离。
它可以通过以下公式计算：导程= π × 螺纹直径/ 螺纹每毫米的牙数3.丝杠导程与步进电机步数的关系在实际应用中，步进电机的步数应与丝杠导程相匹配，以确保负载轴能够准确地跟随步进电机的运动。
两者之间的关系为：步数= 导程× 每转圈数三、步进电机和丝杠实际应用中的计算1.计算步进电机和丝杠的配合参数在实际应用中，需要根据负载轴的移动距离和运动速度，选择合适的步进电机和丝杠。
首先计算步进电机的步数，然后根据步数选择合适的丝杠导程。
2.实际案例分析假设一个负载轴需要移动100mm，运动速度为10mm/s。
我们可以先计算出需要的步数：步数= 移动距离/ 运动速度= 100mm / 10mm/s = 10接下来，根据步数选择合适的丝杠导程。
假设我们选择了一款步进电机，其步距角为1.8°/pulse。
那么，这款电机每转一圈需要接收的脉冲数为：= 360° / 1.8°/pulse ≈ 200根据步数和每圈的脉冲数，可以计算出需要的丝杠导程：导程= 步数× π × 螺纹直径/ 螺纹每毫米的牙数= 10 × π × 20mm / 8mm/mm≈ 78.5mm四、总结步进电机和丝杠导程计算在实际应用中具有重要意义，它关系到负载轴能否准确地跟随步进电机的运动。
步进电机
原理：步进电机是利用电磁铁原理，将脉冲信号
转换成线位移或角位移的电机。每来一个 电脉冲，电机转动一个角度，带动机械移 动一小段距离。 特点：(1)来一个脉冲，转一个步距角。
(2)控制脉冲频率，可控制电机转速。
(3)改变脉冲顺序，改变方向。
优点
（1）直接实现数字控制；
（2）控制性能好； （3）无接触式； （4）抗干扰能力强； （5）误差不长期积累；
1.3.3 单步运行特性
1.单步运行时的矩角特性和稳定区 以三相单三步运行方式为例，设电机空载时，A相通电 时的矩角特性如图4中的曲线A所示，转子处于稳定平衡点 OA。如加一脉冲，A相断电，B相通电，则矩角特性变为曲 线B。 M
A
A
B
B
OB OA
A
B
θ
b
θ定区
步进电动机的步距角θ b由转子齿数、定子相数和通电 方式所决定，即
360 b mCZ k
式中m为相数。C为状态系数，采用单、双拍通电方式时 C＝2，采用单拍或双拍通电方式时C＝1。ZK为转子齿数。
若步进电动机所加的通电脉冲频率为f，则其转速为
60 f n mCZ k
1.3 静态运行特性
步进电动机不改变通电状态下的运行特性称
M B M max sin(e 120)
MB 与MA 相距120°电度角。这是一条与A相特性完全相同， 但相位上相差120°（电度角）的特性。当A、B同时通电时，合 成矩角特性应为二者之叠加，即
M AB M A M B M max sin(e 60)
可见MAB是一条幅值与单相通电时相同，相移60°电度角(θt/6) 的正弦曲线，如图3中曲线MAB所示。
1.3.4 连续运行特性
步进电机定位控制
02
反应式步进电机
03
混合式步进电机
转子为软磁材料，结构简单、步 矩角小、精度较高，但动态性能 较差。
结合了永磁式和反应式的优点， 具有较高的精度和动态性能，但 结构复杂、成本较高。
步进电机的主要应用领域
01 数控机床：用于工件的精确加工和定位。
02 机器人：用于机器人的关节驱动和定位控 制。
03
自动化生产线：用于自动化生产线的物料 搬运和定位控制。
04
打印机、复印机等办公设备：用于纸张的 进给和定位控制。
02
CHAPTER
步进电机定位控制系统
定位控制系统的基本组成
控制器
用于接收输入的定位指令，并按照控制算法 生成驱动脉冲信号。
驱动器
将控制器输出的脉冲信号放大，驱动步进电 机转动。
步进电机
步进电机定位控制的软件实现
软件实现概述
软件实现是实现步进电机定位控制的 重要组成部分，主要包括脉冲发生、 运动控制和通信等功能。
脉冲发生
根据控制算法输出的控制信号，生成 相应的脉冲信号，驱动步进电机运动。
运动控制
实时监测步进电机的运动状态，根据 反馈信息调整控制信号，确保电机按 照预定轨迹运动。
通信功能
工作原理：步进电机内部通常由一组带有齿槽的转子构成，定子上有多相励磁绕组。当给定一个脉冲信号时，定子上的励磁 绕组会按一定的顺序通电，从而在转子上产生一个磁极，该磁极与定子上的齿槽对齐时，转子会转动一个步进角。步进角的 大小取决于转子的齿数和通电的相数。
步进电机的种类与特点
01
永磁式步进电机
结构简单、成本低、步矩角大， 但精度较低。
接受驱动器发出的脉冲信号，按照设定的步 数和方向转动。
步进电机的原理
步进电机的原理
步进电机是一种通过电信号控制转子按一定步长运动的电机。
其工作原理是将电信号转化为磁场，进而驱动转子。
步进电机通常由定子和转子组成。
定子含有若干绕组，每个绕组在电流作用下产生磁场。
转子上有多对永磁体，其磁极数目与定子绕组数目相一致。
当给定子绕组通电时，会在定子上产生磁场，这个磁场会吸引转子上的永磁体，使转子翻转一定的角度。
通过改变定子绕组通电的顺序和时间，可以控制转子按一定步长顺时针或逆时针旋转。
步进电机一般由驱动器和控制器配合使用。
驱动器将控制器发送的电信号转换为合适的电流和电压，以驱动步进电机。
控制器根据需要设定转子运动的步长和方向，并发出相应的电信号给驱动器。
步进电机具有精准定位、运动平稳等特点，适用于需要精确控制位置和转速的设备。
它被广泛应用于打印机、数控设备、机器人、电子仪器等领域。
步进电机培训教材
步进电动机简介一、步进电动机概述1.1步进电机特点步进电动机（stepping motor）也称脉冲电动机、脉动电动机、分级电动机；更老一些叫法也叫阶动电动机。
这种电动机以规定的次序对定子线圈励磁，每次只转动一定的角度。
这种电动机主要特点如下：（1）控制电路步进电动机的驱动控制电路是将脉冲分配到各相线圈中去的逻辑分配电路，或者是对线圈提供励磁的驱动开关电路。
这种电路同其他伺服控制电路相比较是很简单。
（2）对数控机器的适应性步进电动机很容易同应用微机的设备组合起来，优点是对旋转角度、速度、正反转；启动停止等动作的控制准确、迅速。
（3）定位控制直流电动机等伺服电动机进行定位控制时，使转子保持在某一角度，一定要不间断通电，以达到制动作用。
而步进电机只要维持励磁就能得到保持转矩。
永磁型、混合型步进电动机即使切断励磁也能得到定位转矩；因此，用步进电动机实现准确的定位控制既简单、成本又低。
（4）步距角误差步进电动机的角度误差通常是基本步距角的5%左右，因此输入脉冲没有积累误差，所以定位精度很高。
（5）低转速、高转矩步进电动机与其他类似电动机比较，是属于低速、高转矩电动机。
其他伺服电动机的工作转速在1000rpm以上，而以每秒1000个脉冲的速度来驱动1.8°的步进电动机时转速只有300rpm，以它是属于低转速、高转矩的电动机。
（6）速度可变控制步进电机的旋转角度同输入脉冲成正比，旋转速度同输入的脉冲（频率）成正比，只要简单的改变脉冲速率，就能达到大幅度控制速度变化的目的。
（7）可靠性高步进电机除了轴承以外没有电刷、换向器等磨损部分，无须特殊的维修保养是可靠性高寿命长的电动机。
（8）稳定性差步进电动机的驱动转矩随着转子旋转的位置而变化，而每次励磁都会引起转矩的波动，所以速率的波动比较大。
另外电动机的转矩和惯量决定着电动机固有的频率和驱动脉冲速率，同步进电动机安装的固有的振动之间引起共振，而产生共振噪音，这是一大缺点。
步进电机结构
步进电机的控制方式
01
控制方式是指如何控制步进电机的转 动角度和速度。
02
常见的控制方式包括：脉冲控制、方 向控制和速度控制。脉冲控制是指通 过输入不同数量和频率的脉冲信号来 控制电机的转动角度和速度；方向控 制是指通过改变输入脉冲的顺序来控 制电机的转动方向；速度控制则是指 通过改变输入脉冲的频率来控制电机 的转速。
步进电机的步进模式
步进模式是指步进电机在接收到一个脉冲信号时转动的角度或转过的步 数。
步进电机通常有三种步进模式：单拍制、双拍制和混合拍制。单拍制是 指每次只激发一个磁极，双拍制是指每次同时激发两个磁极，而混合拍
制则介于两者之间。
不同的步进模式适用于不同的应用场景，如单拍制适用于高精度定位， 双拍制适用于快速转动，混合拍制则适用于对速度和精度都有要求的场 合。
电机在动态条件下的效率表现，反映了电机 的能量转换效率。
共振频率
电机自身的固有频率，决定了电机对高频激 励的响应特性。
矩频特性
矩频曲线
描述电机输出转矩与转速之间 关系的曲线，反映了电机的输
出特性。
最高转速
电机在一定转矩下的最大转速 ，决定了电机的最高工作速度 。
转速范围
电机能够稳定工作的转速范围 ，反映了电机的适用范围。
步进电机的控制需要配合驱动器使用，相 对于其他电机来说控制复杂度较高。
06
步进电机的发展趋势和未 来展望
技术发展趋势
01
高精度控制
随着工业自动化和智能制造的快速发展，对步进电机的控制精度要求越
来越高。未来，步进电机将采用更先进的控制算法和驱动技术，实现更
精确的位置和速度控制。
02
高效能化
提高步进电机的效率和性能是未来的重要发展方向。通过改进电机材料、
35by48l步进电机规格书
35by48l步进电机规格书
【原创版】
目录
1.步进电机概述
2.35by48l 步进电机的规格参数
3.步进电机的应用领域
4.结论
正文
一、步进电机概述
步进电机是一种电动机，它将电脉冲转换为精确的旋转运动。
这种电机在接收到脉冲信号时，会转动一个固定的步长，从而实现准确的位置控制。
步进电机广泛应用于各种自动化设备、精密仪器以及数控系统等领域。
二、35by48l 步进电机的规格参数
35by48l 是一款常见的步进电机型号，它的规格参数如下：
1.步进电机外形尺寸：35mm×48mm×63mm
2.电机额定电压：DC 24-80V
3.电机额定电流：0.8A-3.5A
4.电机转速：2400rpm
5.电机力矩：0.8Nm-8Nm
6.步进角：0.36°/step
7.耐热性能：80℃
三、步进电机的应用领域
步进电机在许多领域都有广泛的应用，如：
1.数控机床：步进电机用于驱动数控机床的各个轴，实现高精度的加工。
2.机器人：步进电机用于驱动机器人的关节，使机器人能准确地完成各种动作。
3.仪器仪表：步进电机用于驱动各种仪器仪表，实现精确的测量和控制。
4.自动化设备：步进电机用于驱动自动化设备的各个部件，实现高效率的生产。
四、结论
35by48l 步进电机作为一款常用的步进电机，具有良好的性能和广泛的应用领域。
什么是步进电机？
什么是步进电机？一、步进电机的基本原理步进电机是一种能够精确控制位置和运动的电机，它的工作原理和普通的直流电机有所不同。
普通的直流电机通过通电使得电流在绕组中流动，形成电磁力以产生转矩，从而驱动电机旋转。
而步进电机则是通过不断改变绕组中的电流方向，从而产生磁场的位置变化，实现精确的步进运动和位置控制。
步进电机中最关键的两部分是定子和转子。
定子是一个由绕组组成的磁铁，通常为两极或四极的磁石，而转子则是由磁铁组成的一个或多个磁极，通常为一圆柱形的部件。
二、步进电机的工作模式步进电机有两种常见的工作模式，即全步进和半步进。
1. 全步进模式：在全步进模式下，步进电机会按照固定的角度（通常为1.8°或0.9°）一步一步地转动。
这种模式下，电机的每个脉冲信号都会让电机转动一小步，从而实现位置的精确调整和控制。
2. 半步进模式：在半步进模式下，步进电机可以实现更精确的位置调整，每个脉冲信号可以让电机转动半个步距（通常为0.9°或0.45°）。
通过在全步进模式下的每个步距之间插入一个半步距，电机可以实现更加平滑和精确的运动。
三、步进电机的特点和应用场景步进电机具有以下几个特点，使得它在很多场景下得到广泛应用：1. 高精度：步进电机可以控制位置和转向，精度通常在几个角度或更小。
这使得它在需要精确定位和控制的场景下得到广泛应用，如机器人、三维打印机等。
2. 高效能：步进电机在工作过程中没有摩擦和机械损耗，因此效率较高。
它可以在低速和高负载条件下工作，而且能提供一定的持续转矩。
3. 简单控制：步进电机的控制电路相对较为简单，只需一个控制器和几个驱动器即可实现精确的位置和速度调整。
4. 广泛应用：步进电机广泛应用于各个领域，如电子设备、汽车制造、医疗设备等。
特别是在需要实现精确运动控制的场景下，步进电机更是不可或缺的一种电机。
综上所述，步进电机是一种能够精确控制位置和运动的电机，它通过改变绕组中的电流方向来实现位置的精确调整和控制。
