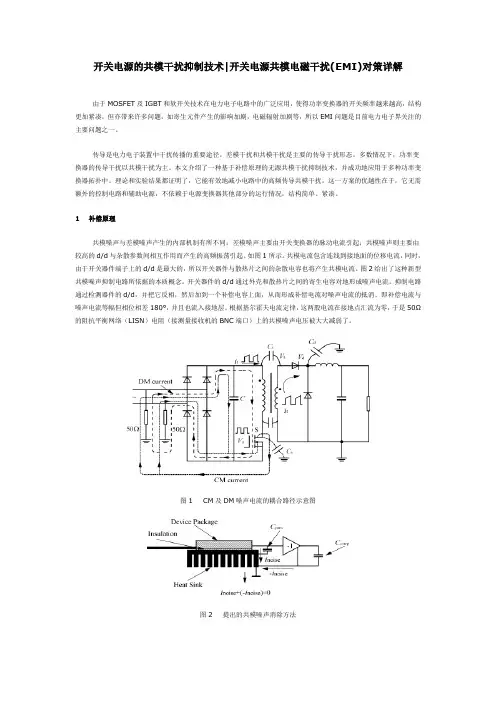

开关电源的共模干扰抑制技术,开关电源共模电磁干扰(EMI)对策详解
开关电源的共模干扰抑制技术|开关电源共模电磁干扰(EMI)对策详解由于MOSFET及IGBT和软开关技术在电力电子电路中的广泛应用，使得功率变换器的开关频率越来越高，结构更加紧凑，但亦带来许多问题，如寄生元件产生的影响加剧，电磁辐射加剧等，所以EMI问题是目前电力电子界关注的主要问题之一。
传导是电力电子装置中干扰传播的重要途径。
差模干扰和共模干扰是主要的传导干扰形态。
多数情况下，功率变换器的传导干扰以共模干扰为主。
本文介绍了一种基于补偿原理的无源共模干扰抑制技术，并成功地应用于多种功率变换器拓扑中。
理论和实验结果都证明了，它能有效地减小电路中的高频传导共模干扰。
这一方案的优越性在于，它无需额外的控制电路和辅助电源，不依赖于电源变换器其他部分的运行情况，结构简单、紧凑。
1 补偿原理共模噪声与差模噪声产生的内部机制有所不同：差模噪声主要由开关变换器的脉动电流引起；共模噪声则主要由较高的d/d与杂散参数间相互作用而产生的高频振荡引起。
如图1所示。
共模电流包含连线到接地面的位移电流，同时，由于开关器件端子上的d/d是最大的，所以开关器件与散热片之间的杂散电容也将产生共模电流。
图2给出了这种新型共模噪声抑制电路所依据的本质概念。
开关器件的d/d通过外壳和散热片之间的寄生电容对地形成噪声电流。
抑制电路通过检测器件的d/d，并把它反相，然后加到一个补偿电容上面，从而形成补偿电流对噪声电流的抵消。
即补偿电流与噪声电流等幅但相位相差180°，并且也流入接地层。
根据基尔霍夫电流定律，这两股电流在接地点汇流为零，于是50Ω的阻抗平衡网络（LISN）电阻（接测量接收机的BNC端口）上的共模噪声电压被大大减弱了。
图1 CM及DM噪声电流的耦合路径示意图图2 提出的共模噪声消除方法2 基于补偿原理的共模干扰抑制技术在开关电源中的应用本文以单端反激电路为例，介绍基于补偿原理的共模干扰抑制技术在功率变换器中的应用。
图3给出了典型单端反激变换器的拓扑结构，并加入了新的共模噪声抑制电路。
共模干扰抑制技术
开关电源的共模干扰抑制技术0 引言由于MOSFET及IGBT和软开关技术在电力电子电路中的广泛应用，使得功率变换器的开关频率越来越高，结构更加紧凑，但亦带来许多问题，如寄生元件产生的影响加剧，电磁辐射加剧等，所以EMI问题是目前电力电子界关注的主要问题之一。
传导是电力电子装置中干扰传播的重要途径。
差模干扰和共模干扰是主要的传导干扰形态。
多数情况下，功率变换器的传导干扰以共模干扰为主。
本文介绍了一种基于补偿原理的无源共模干扰抑制技术，并成功地应用于多种功率变换器拓扑中。
理论和实验结果都证明了，它能有效地减小电路中的高频传导共模干扰。
这一方案的优越性在于，它无需额外的控制电路和辅助电源，不依赖于电源变换器其他部分的运行情况，结构简单、紧凑。
1 补偿原理共模噪声与差模噪声产生的内部机制有所不同：差模噪声主要由开关变换器的脉动电流引起；共模噪声则主要由较高的d/d与杂散参数间相互作用而产生的高频振荡引起。
如图1所示。
共模电流包含连线到接地面的位移电流，同时，由于开关器件端子上的d/d是最大的，所以开关器件与散热片之间的杂散电容也将产生共模电流。
图2给出了这种新型共模噪声抑制电路所依据的本质概念。
开关器件的d/d通过外壳和散热片之间的寄生电容对地形成噪声电流。
抑制电路通过检测器件的d/d，并把它反相，然后加到一个补偿电容上面，从而形成补偿电流对噪声电流的抵消。
即补偿电流与噪声电流等幅但相位相差180°，并且也流入接地层。
根据基尔霍夫电流定律，这两股电流在接地点汇流为零，于是50Ω的阻抗平衡网络（LISN）电阻（接测量接收机的BNC端口）上的共模噪声电压被大大减弱了。
图1 CM及DM噪声电流的耦合路径示意图图2 提出的共模噪声消除方法2 基于补偿原理的共模干扰抑制技术在开关电源中的应用本文以单端反激电路为例，介绍基于补偿原理的共模干扰抑制技术在功率变换器中的应用。
图3给出了典型单端反激变换器的拓扑结构，并加入了新的共模噪声抑制电路。
串模干扰共模干扰概念以及抑制方法
串模干扰共模干扰概念以及抑制方法发布日期：2010-03-11仪表在工业生产的现场使用的条件常常是很复杂的。
被测量的参数又往往被转换成微弱的低电平电压信号，并通过长距离传输至二次表或者计算机系统。
因此除了有用的信号外，经常会出现一些与被测信号无关的电压或电流存在。
这种无关的电压或电流信号我们称之为“干扰”（也叫噪声）。
干扰的来源有很多种，通常我们所说的干扰是电气的干扰，但是在广义上热噪声、温度效应、化学效应、振动等都可能给测量带来影响，产生干扰。
在测量过程中，如果不能排除这些干扰的影响，仪表就不能够正常的工作。
根据仪表输入端干扰的作用方式，可分为串模干扰和共模干扰。
串模干扰是指叠加在被测信号上的干扰；共模干扰是加在仪表任一输入端与地之间的干扰。
干扰来自于干扰源，它们在仪表内外都可能存在。
在仪表外部，一些大功率的用电设备以及电力设备都可能成为干扰源，而在仪表内部的电源变压器、机电器、开关以及电源线等也均可能成为干扰源1) 串模干扰的抑制串模干扰与被测信号所处的地位相同，因此一旦产生串模干扰，就不容易消除。
所以应当首先防止它的产生。
防止串模干扰的措施一般有以下这些：* 信号导线的扭绞。
由于把信号导线扭绞在一起能使信号回路包围的面积大为减少，而且是两根信号导线到干扰源的距离能大致相等，分布电容也能大致相同，所以能使由磁场和电场通过感应耦合进入回路的串模干扰大为减小。
* 屏蔽。
为了防止电场的干扰，可以把信号导线用金属包起来。
通常的做法是在导线外包一层金属网（或者铁磁材料），外套绝缘层。
屏蔽的目的就是隔断“场”的耦合，抑制各种“场”的干扰。
屏蔽层需要接地，才能够防止干扰。
* 滤波。
对于变化速度很慢的直流信号，可以在仪表的输入端加入滤波电路，以使混杂于信号的干扰衰减到最小。
但是在实际的工程设计中，这种方法一般很少用，通常，这一点在仪表的电路设计过程中就已经考虑了。
以上的几种方法是主要是针对与不可避免的干扰场形成后的被动抑制措施，但是在实际过程中，我们应当尽量避免干扰场的形成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共模干扰抑制实例
安徽电子科学研究所李浩
共模干扰无处不在，一般情况下，消除或抑制共模干扰是设计信号调理电路必须面对的问题。
尤其是针对微弱信号采集调理电路，只有采集妥当的措施才能保证电路具备良好的抑制共模干扰性能，并正常工作。
例如心电采集电路，电路所要采集的是人体不同电位点间的电位差，此电位差正常在8mV以下，典型值为1mV。
人体又通常不可避免的暴露在工频干扰的空间之中，良好的抑制50Hz工频共模干扰是心电采集电路的基本要求之一。
下面以单导联心电采集电路为例，分析共模干扰转化为差模干扰对测量产生影响及右腿驱动电路引入对共模干扰的抑制能力。
单导联包括LA、RA和LL。
LA和RA为I导联检测电极，LL为右腿驱动电极。
心电芯片中集成的仪表放大器本身具有一定的共模抑制能力，但由于所接导联线长度长，线路布局差异等因数，导致差分输入的两端阻抗不能完全对称，较强的共模干扰就会转换为差分干扰进入仪表放大器，造成较大的输出干扰。
心电电路中LL电极实际上是取差分输入端的共模电压经反相后输入到人体，以将差分输入端的共模电压成分抵消或减小。
通过图示分析如下。
（1）理想状态下，无共模干扰，差分输入两端阻抗完全匹配，输出信号完全是两点间电位差。
图1
（2）实际情况下，空间存在共模干扰。
图2
（3）为便于立即结算等效为下图，如果差分输入两端阻抗完全匹配，一定范围内的共模干扰电压V仍不会对输出产生影响。
图3
（4）实际上，差分输入端存在阻抗，如果两端阻抗完全对称，则仍不会对输出产生影响。
图4
（5）等效为以下电路便于理解计算，R LA和R RA等效为两个输入端的阻抗，其差异设计为51kΩ（依据YY1139-2013标准），该阻抗的差异主要源自皮肤-电极阻抗不平衡，即同一患者身上连接的两个电极间的阻抗预期变化较大。
如果皮肤-电极阻抗存在不平衡，考虑到任何电极对地的有限阻抗，共模电路将产生差分信号。
共模电压之所以取值10V，也是依据YY1139-2013标准。
按下图电路举例计算，差分输入两端将存在0.5mV的差异。
由于人体心电信号本身就是在8mV以下，典型值为1mV，由此可见0.5mV的干扰信号不容忽视，如果不采取有效措施，将对输出产生较严重的干扰。
图5
（6）引入驱动电极，抵消共模电压，有效降低共模电压转换为差模电压，进入测量系统产生干扰。
右腿驱动电路部分的作用是，获取LA和RA两端的共模电压，经过反相后变
为-V输入到人体，以抵消施加到人体的共模电压V。
图6
对按照上述方式设计的右腿驱动电路进行实际测试。
测试中，50Hz共模信号施加后，不接插LL电极时，输出显示为杂波，且幅度很大（10mm/mV增益下，峰峰值约为20mm）。
接插上LL后，杂波消失，输出波形峰峰值不到2mm。
满足标准中不超过10mm的要求。
差分传输本身就是一项提高共模抑制能力的方式，比如主流的RS422、RS485通信总线，因其差分传输特点，使总线具备较强的抗干扰能力和较长的传输距离。
而RS232总线，因其不平衡传输特性，在实际应用中，其传输距离一般不超过15米。
一般情况下，传输通信信号电压幅值都在伏级，依靠单一的差分传输技术就能够满足抑制共模干扰的能力。
而针对毫伏级的微小信号传输线路而言，单一依靠差分传输仍不能满足共模抑制性能要求。
心电采集电路中的右腿驱动电路就是辅助的且有效的增强共模抑制能力的方法。
在其他微弱信号传输情况下，采用屏蔽层驱动，可有效的提高共模干扰抑制能力。
传输弱信号的电缆线的屏蔽层加上一定电位时，将大大减小由屏蔽层与芯线之间分布电容耦合引入的干扰。
下图中电路便是基于这种考虑，用INA105构成屏蔽层驱动产生器，输入信号来自于仪表放大器内部运放输出，叠加后INA105输出加到屏蔽层，即屏蔽层电位被抬高到仪表放大器内部运放输出的电位，从而使电缆线上的干扰大大减小。
图7
针对如何提高电路的共模干扰抑制能力提出以下几点建议：
（1）采用差分传输。
具体实现时可适用双绞线。
（2）使用屏蔽层。
非弱小信号应用下，可时屏蔽层直接接地，弱小信号下，可驱动屏蔽层以提高抑制能力。
（3）电路隔离。
使测量电路与电路系统地、保护地或设备机壳隔离开来。
如将图5中红色电阻Rin无限增大，则差模干扰转换为共模干扰的成分将无限减小，以至于忽略其影响。
（4）远离强电场。
如信号线与电源线分开布局。
（5）平衡差分输入端阻抗。
如等长等距离靠近布线。
