catia教程：一步步教你如何建立catia标准件零件库
CATIA高级应用-建立标准件库
CATIA库文件是一个指针性的管理文件，能够帮助快速地寻找到所需要的文件界面: : ToolbarsToolbars发布• Catalog Catalog (1):从树结构来看是由许多章节和族组成。
• Chapter Chapter (2): • Family Family (3):成术语1indicates if the feature is :a Chapter if the feature comes from 23调用库文件时使用此库文件浏览缩小查询范围会员20Cr发布1Copy420Cr发布7也可以拖拽到文件创建库一般步骤1章节生成）CATDrawing可以将details sheets CATDrawing1会员20Cr发布92会员20Cr发布结果2激活1命令3起名组件相当于指针，指向目标文件激活族可键入关键词615会员20Cr 发布零件族组件是由一个由Part FamilyComponents续给章节加会员20Cr发布17如果文件与多个会员20Cr 发布命令1对象5选目标• 目标改变都变4浏览设置12会员用宏创建库• Text 或具体做法.csv .csvChapterFamilyFilenames of partscatalogsTerminology:• A chapter references catalogs• An end-chapter references CATIA parts / products• Keywords are used in queries to search for parts23.csvE:\users\images\screw.bmp.cs v用 . .csv csv csv检查结果编辑 目标。
Tools > Options > General > Automation > Add 从 intel intel_a\code\bin 234编辑宏names & location) & Run it5......*1续。
自建CATIA标准建库
在CATIA V5下建立三维标准件库由法国Dassault System 公司开发的CA TIA V5微机版本具有界面友好、功能强大、易于操作的特点。
在CATIA V5下建立三维标准件库，可以有两种方法：● 利用CATIA 的Formula 功能、Design Table 功能和Catalog 功能，用户可以很容易地建立自己的三维标准件库。
● 利用CATIA 提供的二次开发接口，使用VB 开发环境来创建标准件库应用程序。
下面我们以GB5780-86六角头螺栓为例，来看一下如何使用第一种方法快速建立标准件库。
首先，我们需要建立一个六角头螺栓的零件，它将作为我们标准件库的母版，其他的同类零件（此处的同类指结构相同、参数不同）只是改变母版零件的相应参数而已。
1） 启动CATIA V5，创建一个新的Part 。
2） 选取YZ 平面，绘制如图1的草图，并标注四个尺寸，这些尺寸是螺栓六角头的关键尺寸，将来我们就是通过赋予对应这些尺寸的内置变量不同的数值而得到不同的零件。
图1 六角头的初始草图3） 利用刚建立的草图建立一个旋转体。
4） 拾取旋转体的顶部作为草图平面，拾取旋转体直径较大的边作为参考几何（先选中Project 3D Elements ，然后选中Construction/Standard Element ，再选择几何元素，如图2），选中Geometrical Constraints （如图3），绘制正六边形，正六边形的六个顶点在参考圆上，然后再绘制一个直径较大的圆，结果如图4所示。
旋转轴选中此两项图3 选中使用几何约束图4 最终草图5）用刚创建的草图对原实体作切槽操作，类型为Up to last。
即得到六角头的螺栓头。
图5 设定切槽参数图6 六角头的螺栓头6）螺杆部分，采用拉伸两个圆柱来得到光杆和螺纹部分。
两个草图圆均需要标注圆的直径以便以后用尺寸来驱动。
7）螺栓头部和螺杆连接处倒圆角，零件创建完毕。
catia标准件库
catia标准件库Catia标准件库。
Catia是一款广泛应用于机械设计领域的三维设计软件，其强大的功能和灵活的操作性受到了众多设计师和工程师的青睐。
在Catia中，标准件库是一个非常重要的功能模块，它包含了各种标准件的模型和参数信息，可以大大提高设计效率和准确性。
本文将介绍Catia标准件库的基本内容和使用方法，希望能对Catia初学者和设计工程师有所帮助。
首先，打开Catia软件，选择“工具”菜单下的“标准件库”命令，即可进入标准件库模块。
在标准件库中，通常包含了螺栓、螺母、轴承、齿轮、键、销等常用的标准零部件，用户可以根据自己的需要选择相应的零部件进行使用。
在选择零部件之后，可以直接将其拖放到设计界面中，然后进行进一步的编辑和组装。
除了直接选择标准零部件外，Catia标准件库还提供了丰富的参数化选项，用户可以根据自己的需求对零部件的尺寸、材料、表面处理等进行灵活的调整。
这一点对于需要进行多样化设计的用户来说尤为重要，可以大大减少重复建模的工作量，提高工作效率。
在使用Catia标准件库时，还需要注意一些常见的问题。
首先是零部件的版本和兼容性。
由于Catia软件的不断更新和升级，不同版本的软件可能对标准件库的支持程度有所不同，因此在选择标准件时需要注意版本的兼容性。
其次是零部件的质量和准确性。
虽然标准件库中的零部件经过了严格的测试和验证，但在实际使用过程中仍然需要注意零部件的质量和准确性，避免因为使用了不合格的零部件而导致设计错误。
总的来说，Catia标准件库是一个非常实用的功能模块，它可以大大提高设计工程师的工作效率和设计质量。
通过灵活的选择和参数化调整，用户可以快速地完成各种复杂零部件的设计和组装，为机械设计领域的工程师提供了强大的工具支持。
希望本文对Catia标准件库的初学者有所帮助，也希朝Catia标准件库的高级用户提供了一些参考和思路。
CATIA参数化设计及零件库的建立PPT课件
.
13
或者，在记事本中插入PartNumber列，给定 该列的序列号，并给每一列添加数据。编辑时， 可使用Tab键分隔各列。
.
14
保存表格后，弹出如下对话框。
.
15
创建模板零件 选择任一组尺寸，即可得到
相应大小的零件。
.
16
选择第一组尺寸，生成轴，保存，作为模板零 件。
.
17
建立零件库 新建CatalogDocument文件，
.
2
利用CATIA的Formula（公式）功能 、
Design Table（设计表）功能 和Catalog（目录）
功能
，用户可以很容易地进行零件的参数
化设计，并建立相应的三维零件库。
本教程将结合轴（Shaft）和平键（Flat Key） 两个实例，向大家介绍CATIA 的上述功能。
.
3
1. 选项设置：工具—选项
CATIA参数化设计及零件库的建立
.
1
参数化设计
机械专业所用的三维绘图软件都是用尺寸驱动来进行参数化
设计的。例如可以通过更改直径大小来进行参数化设计。
图1 修改草图尺寸
如果仅仅通过上面的方法对一个零件的每一个尺寸进行修改的话，那么整 个工作量会很大，也不实际。故而，在此提出CATIA的参数化设计。
.
4
例1：轴
打开CATIA的零件设计模块，绘制草图，标注 尺寸。退出草图编辑器，旋转，得到轴。
.
5
定义参数
点击 图标，打开参数建立
对话框。点击“新类型参数”，选择“长度”、
“单值”，输入“R”，“30mm”，即可新建
参数R。同理建立参数L=100mm。此时参数定义
基于CATIA V5的三维标准件库的创建与使用
基于CATIA V5的三维标准件库的创建与使用1. 前言近年来，随着企业的快速发展，在机械设计、工程制造等领域，对三维标准件的需求不断增加，以节省产品设计过程中的时间和成本。
因此，建立一套完整的三维标准件库已成为当前各行各业亟需解决的问题。
CATIA V5作为一款流行的三维CAD软件，具有强大的绘制和建模功能，因此，基于CATIA V5建立三维标准件库成为很多企业的选择。
本文主要介绍了如何使用CATIA V5建立三维标准件库的方法和步骤，包括工程设计标准件选择、标准件三维建模和标准件库管理等内容。
2. 工程设计标准件选择在进行标准件建模之前，首先需要确定需要建立的标准件种类和类型。
在工程设计中，标准件主要包括螺栓、螺母、垫圈、轴承等一些常用的零部件。
因此，确定需要建立的标准件种类有助于在建模过程中提高效率和准确性。
3. 标准件三维建模建立三维标准件库的关键是如何高效且准确地进行三维建模。
在建模前，首先需要确定标准件的结构、尺寸和材质等基本参数，这些参数对于标准件的性能和应用极其重要。
在建模过程中，应首先绘制标准件的主体轮廓，然后根据设计要求添加细节和特殊结构。
在建模过程中，应根据实际情况进行调整和修改，以确保建模效果准确并符合设计要求。
4. 标准件库管理在标准件建模完成后，需要将建立好的标准件添加到标准件库中，以便于其他工程师在设计过程中调用。
标准件库的管理主要包括标准件的分类、存储和使用等方面。
在分类上，应根据标准件的种类、材质和尺寸等因素进行分类；在存储上，应考虑文件的大小和存储位置等因素，以便于管理和维护；在使用上，应提供标准件查询和选择、导入和修改等方便的功能。
5. 结论本文对基于CATIA V5的三维标准件库的创建与使用进行了详细的介绍和分析，包括工程设计标准件选择、标准件三维建模和标准件库管理等方面。
对于那些需要建立高效、准确和实用的三维标准件库的企业和工程师们，本文提供了一些有益的建议和经验，可以提高工作效率和准确性，促进工程设计的发展和创新。

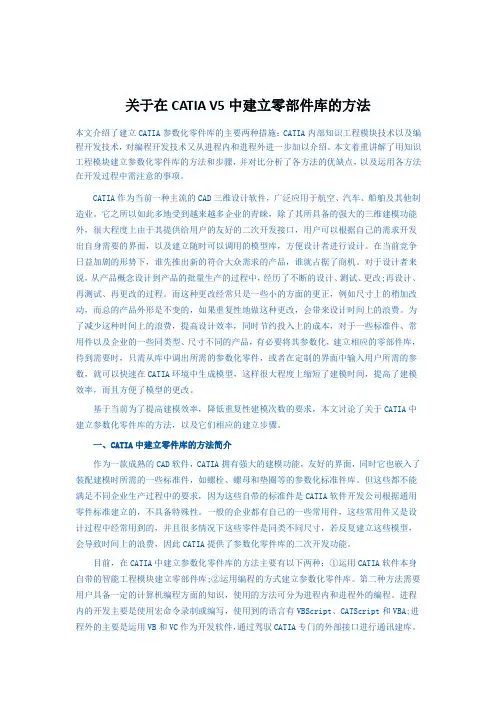

关于在CATIA V5中建立零部件库的方法
关于在CATIA V5中建立零部件库的方法本文介绍了建立CATIA参数化零件库的主要两种措施：CATIA内部知识工程模块技术以及编程开发技术，对编程开发技术又从进程内和进程外进一步加以介绍。
本文着重讲解了用知识工程模块建立参数化零件库的方法和步骤，并对比分析了各方法的优缺点，以及运用各方法在开发过程中需注意的事项。
CATIA作为当前一种主流的CAD三维设计软件，广泛应用于航空、汽车、船舶及其他制造业。
它之所以如此多地受到越来越多企业的青睐，除了其所具备的强大的三维建模功能外，很大程度上由于其提供给用户的友好的二次开发接口，用户可以根据自己的需求开发出自身需要的界面，以及建立随时可以调用的模型库，方便设计者进行设计。
在当前竞争日益加剧的形势下，谁先推出新的符合大众需求的产品，谁就占据了商机。
对于设计者来说，从产品概念设计到产品的批量生产的过程中，经历了不断的设计、测试、更改;再设计、再测试、再更改的过程。
而这种更改经常只是一些小的方面的更正，例如尺寸上的稍加改动，而总的产品外形是不变的，如果重复性地做这种更改，会带来设计时间上的浪费。
为了减少这种时间上的浪费，提高设计效率，同时节约投入上的成本，对于一些标准件、常用件以及企业的一些同类型、尺寸不同的产品，有必要将其参数化，建立相应的零部件库，待到需要时，只需从库中调出所需的参数化零件，或者在定制的界面中输入用户所需的参数，就可以快速在CATIA环境中生成模型，这样很大程度上缩短了建模时间，提高了建模效率，而且方便了模型的更改。
基于当前为了提高建模效率，降低重复性建模次数的要求，本文讨论了关于CATIA中建立参数化零件库的方法，以及它们相应的建立步骤。
一、CATIA中建立零件库的方法简介作为一款成熟的CAD软件，CATIA拥有强大的建模功能，友好的界面，同时它也嵌入了装配建模时所需的一些标准件，如螺栓、螺母和垫圈等的参数化标准件库。
但这些都不能满足不同企业生产过程中的要求，因为这些自带的标准件是CATIA软件开发公司根据通用零件标准建立的，不具备特殊性。
CATIA标准零件库建库
一.实体建模:1. 进入CATIA软件，点击Start下拉菜单，鼠标移动到Mechanical Design，选择Part Design，进入机械零件设计工作台。
2. 左击xy plane参考平面，在工具栏中点击Sketcher 草图设计图标，进入草图设计模式。
3. 点击Rectangle 矩形图标的下拉箭头，出现多边型图标，点击Hexagon 六边形图标，画一个任意大小的六边形。
工作台环境参数设置注意事项：此时Geometrical Constraints，Dimensional Constraints 必须在启用状态。
4. 点击Constraint 尺寸限制图标，选中六边型的一条垂直线，垂直线变橘黄色显示，移动鼠标，出现尺寸线，再点击另外一条垂直线，标出两条垂直线的距离尺寸线，双击该尺寸线，出现ConstraintDefinition 尺寸线定义对话框，直接在对话框内填入100，点击OK按钮。
5. 进入零件实体设计模式，建造立体模型。
双击模型树的Part1处，进入实体设计模式。
以后应注意这种模式转换，CATIA是大型CAD/CAM/CAE集成软件，在应用中的模式转换，工作台的切换频繁，设计者要清楚自己在哪个工作台工作。
6. 点击Pad拉伸图标，打开Pad Definition 对话框，第一栏Type类型选择缺省的Dimension 实体，Length 长度栏内填100mm，点击OK 按钮，建成六棱柱实体。
7. 单击选中六棱柱实体的上底面，在工具栏中点击Sketcher 草图设计图标，进入草图设计模式。
8. 单击Circle 画圆图标，选中坐标原点，移动鼠标，再单击，画出任意大小的一个圆。
点击Constraint 尺寸限制图标，然后单击该圆，标出圆的直径尺寸线。
双击标注的尺寸线，出现Constraint Definition 尺寸线定义对话框，在Diameter栏内填上100mm。
9. 双击模型树的Part1处，回到零件实体设计模式，单击Pad拉伸图标，出现Pad Definition 对话框，第一栏Type类型选择缺省的Dimension 实体，Length 长度栏内填100mm，然后点击OK 按钮，建成圆柱实体于六棱柱上。
catia标准件库
catia标准件库Catia标准件库。
Catia是一款广泛应用于工程设计领域的三维设计软件，它的强大功能和灵活性使得它成为了许多工程师和设计师的首选工具。
在Catia中，标准件库是一个非常重要的部分，它包含了大量常用的标准件模型，可以极大地提高设计效率和准确性。
本文将介绍Catia标准件库的基本信息和使用方法，希望能够帮助大家更好地利用这一功能。
首先，让我们来了解一下Catia标准件库的种类。
在Catia中，标准件库主要分为五大类，螺纹连接件、紧固件、轴承件、密封件和弹簧件。
每一类标准件库都包含了各种常用的标准件模型，比如螺栓、螺母、轴承、密封圈等。
这些标准件模型都经过精确的建模和验证，可以直接在设计中使用，极大地方便了工程师和设计师的工作。
在Catia中，使用标准件库非常简单。
首先，我们需要打开Catia软件，并创建一个新的零件文件。
然后，在工具栏中找到“标准件”按钮，点击打开标准件库。
在标准件库中，我们可以根据需要选择相应的类别，然后浏览和搜索我们想要使用的标准件模型。
一旦找到合适的标准件模型，我们只需要将其拖拽到设计文件中即可。
此外，Catia还提供了丰富的标准件参数设置功能，可以根据实际需求对标准件模型进行灵活的调整和定制。
除了直接使用标准件库中的标准件模型外，Catia还支持用户自定义标准件库。
用户可以根据自己的需求和习惯，将常用的零部件模型保存到自己的标准件库中，以便在以后的设计中快速调用和使用。
这一功能极大地提高了设计的灵活性和效率，也为用户提供了更加个性化的设计体验。
总的来说，Catia标准件库是Catia软件中非常重要的一个功能模块，它包含了丰富的标准件模型，并提供了灵活的使用和定制功能。
通过合理地利用标准件库，工程师和设计师可以极大地提高设计效率和准确性，从而更好地完成各种设计任务。
希望本文能够帮助大家更好地理解和使用Catia标准件库，为工程设计工作带来更多的便利和效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一步步教你如何建立CATIA标准件零件库
by
郑子聪
——written
在CATIA的建模中，常常用到螺栓螺母等一系列的标准件，但目前CATIA中只有
很少的标准件供你选择。
为了方便日后建模的工作，建立一个自己的标准库十分重要，
如GB零件库，下面一步一步教你如何建立CATIA零件库。
1.明确你要画的标准件，查阅相关国标，以GB9074.4-88十字槽盘头组合螺钉为例，
其技术条件引用的是十字槽盘头螺钉GB818、弹簧垫圈GB9074.26和平垫圈
GB9074.24。
至于十字槽可以采用简化的画法，没必要深究到底。
2.打开CATIA，新建一个part，并命名为GB9074.4十字槽盘头组合螺栓M6×16。
先
根据GB818十字槽盘头螺钉中的规定，画出M6×16的螺钉形状（你也可以画M5
×16等其他的组合螺钉，这里以M6×16为例，然后利用公式直接可以建立其他螺
钉的数模）。
先根据GB818中的规定，建立如下参数：dk、k、rt、r、d、l等。
选择公式按钮，弹出如下对话框：
过滤器类型中选择“重命名参数”，新建类型参数选择“长度”，点击新建类型参数按钮，左边编辑栏输入“l”，右边编辑栏输入“16”，建立起螺钉长度l=16mm的参数，如下图：
继续新建dk=12mm、k=4.6mm、rt=10mm、r=0.25mm、d=6mm的长度参数。
选择yz平面进行草绘，根据GB818中的规定，画出头部的轮廓形状，如下：
对图示边框进行尺寸标识，在该尺寸上点击右键，在弹出的对话框中选择“对象-编辑公式”。
在弹出的公式编辑器中选择“重命名的参数”，在相对应的参数上双击，例如要编辑尺寸为6mm的边，找到参数dk并双击，则在上面公式编辑栏中出现dk，然后继续在编辑栏中输入“/2”（由于我们这里是采用旋转的方法来制作螺钉头，所以尺寸要除以2），如下图。
把尺寸都用公式约束好后，图形变成绿色，则可退出草绘（注意R=10的圆弧的圆心在中心线上）。
点击旋转按钮建立螺钉头，如下图：
选择螺钉头的背部平面进行草绘，以原点为圆心建立一个圆，并对其直径尺寸进行公式编辑，如下图，但要注意在公式编辑时，是用半径来进行约束的，所以我们要先双击参数“d”，然后继续在公式编辑栏中输入“/2”然后再减去0.2mm，这里要特别注意0.2后面一定要跟单位“mm”，不然会出错，同时，参数d双击后不要把前面的空格去掉，直接写“/2”就可以了。
退出草绘编辑器，对该草绘进行拉伸，在拉伸尺寸上右击，选择编辑公式：
在弹出的对话框中选择“H”、“h”、“a”，并在中间用加号连接，这些参数是根据GB9074.4中的规定建立的，其中H=3.25mm、h=1.6mm、a=2.0mm，具体步骤可参考前面的参数建立。
将两圆柱接触边缘倒圆角，在半径输入处右键建立公式，引入参数r，如下图：
再将螺钉头边缘倒0.5mm的圆角。
在拉伸出来的圆柱平面上草绘螺纹圆柱，右键单击直径尺寸，选择“对象-编辑公式”，在弹出的对话框中选择参数“d”，并输入“/2”，如下图：
点击拉伸按钮，将刚才的草绘拉伸，拉伸深度尺寸采用公式编辑，选择参数“l”、“h”、“H”、“a”，长度=l-H-h-a。
在两拉伸圆柱连接边缘倒角0.2mm×45°，，如下图：
同样在螺纹圆柱边缘倒角0.5mm×45°，如下图：
新建参数lw，在新建参数类型中选择“字符串”，在编辑栏中输入“M6”，如下图：
对螺纹圆柱添加外螺纹属性，选择好侧面和限制面，在类型中选择“公制粗牙螺纹”，螺纹描述那里右键编辑公式，在弹出的对话框中选择参数“lw”。
创建十字槽的插入深度参数“crsd”，类型为“长度”，数值为3.6mm。
创建平面，平移zx平面，距离处编辑公式，选择“crsd”参数。
选择“插入-几何体”，新建一个几何体。
在zx平面上草绘一个十字架，根据GB818中的m值，创建一个参数“m”，类型为“长度”，数值为6.9mm。
如下图，这里采用径向的方法进行绘制，采用公式编辑，6.9mm处为“m”，1.725mm处为“m/4”，3.45为“m/2”，0.863为“m/8”。
同理，在刚才新建的平面上也绘制一个十字架，尺寸为刚才的一半，同样也要用公式编辑。
相同，此时可先将“零部件几何体”隐藏掉。
模型树上的“几何体2”，选择“对象-除去”，完成十字槽螺钉。
3.创建弹簧垫圈：新建一个几何体，根据GB907
4.26中的规定，创建参数“td”、“s”、
“b”，“tm”，其中td=5.71mm，s=1.6mm，b=2.5mm，tm=0.8mm，这里td对应国标中的d1，tm对应国标中的m。
以螺钉头底部平面为草绘面，草绘两个同心圆，内圆直径公式编辑为“td /2”，外圆为“(td +2*b)/2”，拉伸深度为“s”。
完成后在yz平面上草绘一个平行四边形，与横坐标成45°夹角，厚度定义为参数“tm”。
用此草绘切割弹簧垫圈，如下图。
4.同理，创建平垫圈，新建一个几何体，根据GB9074.24中的规定，创建参数“pd”、
“ph”，其中pd=12mm，ph=1.6mm，这里的pd对应国标中的d2，ph对应国标中的h，而国标中的d1则与前面弹垫的td是一样的，所以这里不另外进行定义。
以弹簧垫圈底部平面为草绘面，草绘两个同心圆，内圆直径公式编辑为“td /2”，外圆为“pd /2，拉伸深度为“ph”。
这样便完成了十字槽盘头组合螺栓的绘图了。
如下图。
5.创建关联，先设计表格，点击设计表按钮，在弹出的对话框中选择“用当前的
参数值创建设计表”，点击确定。
在弹出的对话框中选择“重命名的参数”，将左边的参数全选，加入到“已插入的参数”中，确定。
将表格保存在自己指定的位置中，并命名为自己喜欢的名字，注意是英文名。
用excel打开所保存的表格，输入参数，这里就需要大家耐心来输入数据了，如下图。
这里需要注意的是，左上角为“PartNumber”，指的是零件的名字，下面第二行一定要是你所画的那个组合螺钉的数据，这里是“M6x16”，第二列开始输入所有的参数值，如“dk”，后面用小写的括号来填写单位mm，没有单位的话在CATIA里面会变成以米为单位的。
根据GB9074.4、GB818、GB9074.24和GB9074.26中M3~M6的组合螺钉数据输入到表格中，保存。
这里还要注意的是，lw中的值是字符串，要输入的是M3、M4还是M5、M6，因为它表示的是要攻什么类型的螺纹。
重新点击“设计表”按钮，在弹出的对话框中选择“从预先存在的文件中创建设计表”，确定，选择刚才保存的表格。
在弹出的对话框中“想要自动关联参数”一说中选择“是”。
在弹出的对话框中选择“关联”选项卡，过滤器那里选择“重命名参数”，检查是否所有在CATIA中关联的参数都与excel表格中的参数一一对应，一般地，PartNumber 是没有关联到数据的，所以，我们在过滤器中选择全部，拖到最底下，选择自己所建零件名字/定义这一个参数，再与“PartNumber”进行关联。
确定。
6.建立库catalog。
点击新建按钮，选择catalogdocument。
在弹出的窗口中右键模型树的“章节1”，选择“对象-定义”，改名为bolt或其他名字。
点击“添加零部件系列”按钮，选择文档中选择刚才建立的catpart文件。
确定。
导入数据后，右键模型树中的“零部件系列”进行改名，改成GB9074.4-88或其他名字。
双击模型树中的GB9074.4-88，可见右边的窗口中已成功导入所有数据，如下图。
保存catalog，现在你的零件库便建好了。
7.新建一个product，选择库文件，你的零件库便出来了。
