执行器的原理
执行器工作原理
执行器工作原理
执行器是一种设备，用于将输入信号转化为机械运动或执行特定操作。
它由电磁或电动元件控制，通过转换输入能量来输出所需的运动。
执行器的工作原理可以分为以下几个步骤：
1. 接收信号：执行器通过传感器或控制器接收输入信号，这些信号可以是电流、电压或控制信号。
2. 信号转换：执行器将接收到的信号转换为适合自身工作的形式，例如电磁执行器可以将电流转换为磁场力。
3. 能量转换：执行器将输入的能量转换为机械运动或执行特定操作的能量。
例如，电动执行器将电能转换为机械能，从而驱动执行器的运动。
4. 机械运动：执行器根据输入信号的控制，实现特定的机械运动，例如线性运动、旋转运动或其他复杂的工作。
5. 完成任务：执行器根据输入信号的指令，完成特定的任务，例如打开或关闭阀门、控制机械臂的运动等。
在实际应用中，执行器广泛应用于自动化领域，用于控制各种机械设备的运动和操作。
它们可以是简单的电磁铁，也可以是复杂的电动马达或液压驱动装置。
通过执行器的工作，我们能够实现自动化系统的控制和运行，提高工作效率和精度。
执行器的原理与应用
执行器的原理与应用1. 介绍执行器是一种电气设备，用于控制机械或电子设备的运动或功能。
它们在各个领域中得到广泛应用，如工业自动化、家庭自动化、汽车和航空航天等。
执行器的原理和应用对于理解自动化领域和控制系统的工作原理至关重要。
2. 执行器的工作原理执行器的工作原理基于各种不同的技术，包括电动、气动和液压。
下面列出了一些常见的执行器类型及其工作原理：•电动执行器：通过电动机转动输出轴，实现机械运动。
电动执行器可采用直流电机或交流电机，通过控制电流和电压实现运动控制。
•气动执行器：利用气体的压缩和释放来产生力和运动。
气动执行器通常由空气压缩机提供压缩空气，并通过调节气流实现运动控制。
•液压执行器：利用液体的压缩和释放来产生力和运动。
液压执行器通常由液压泵提供液压能量，并通过控制流量和压力实现运动控制。
3. 执行器的应用领域执行器在各种工业和非工业应用中发挥着重要作用。
以下是一些示例：3.1 工业自动化•机床：用于控制工件的切削和加工过程。
•机器人：用于自动化生产线上的各种任务，如装配、搬运和焊接等。
•智能仓储系统：用于自动化物料存储和搬运。
3.2 家庭自动化•智能家居：用于控制家庭设备，如灯光、窗帘、空调和安防系统等。
•智能厨房设备：用于自动化烹饪过程，如智能烤箱和智能冰箱等。
•智能健康监测设备：用于监测人体健康状况，如智能手环和智能血压计等。
3.3 汽车和航空航天•车辆控制系统：用于控制汽车发动机、转向和刹车系统等。
•飞行控制系统：用于控制飞机的姿态、推力和导航等。
4. 执行器在控制系统中的作用执行器在控制系统中扮演着重要角色，通过接收来自传感器的反馈信号，并执行相应的动作来实现所需的控制。
执行器将控制信号转换为运动或功能输出，实现自动化和精确的控制。
5. 总结执行器是实现自动化控制的关键组件，它们利用电动、气动或液压技术，通过转换控制信号为机械运动或功能输出。
执行器在各个领域中的应用范围广泛，包括工业自动化、家庭自动化以及汽车和航空航天。
执行器工作原理

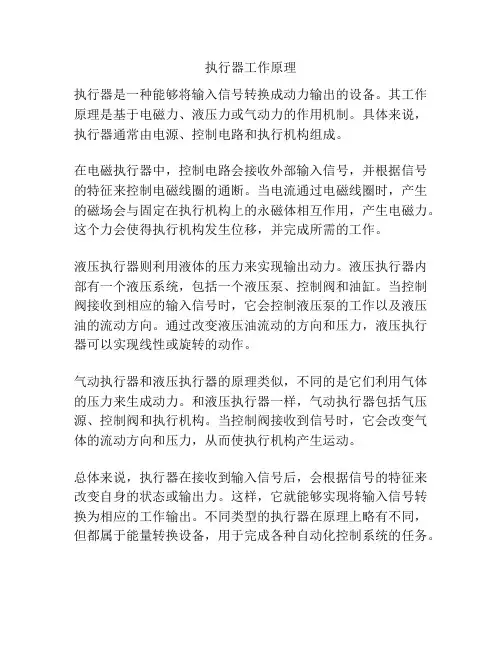

执行器工作原理
执行器是一种能够将输入信号转换成动力输出的设备。
其工作原理是基于电磁力、液压力或气动力的作用机制。
具体来说，执行器通常由电源、控制电路和执行机构组成。
在电磁执行器中，控制电路会接收外部输入信号，并根据信号的特征来控制电磁线圈的通断。
当电流通过电磁线圈时，产生的磁场会与固定在执行机构上的永磁体相互作用，产生电磁力。
这个力会使得执行机构发生位移，并完成所需的工作。
液压执行器则利用液体的压力来实现输出动力。
液压执行器内部有一个液压系统，包括一个液压泵、控制阀和油缸。
当控制阀接收到相应的输入信号时，它会控制液压泵的工作以及液压油的流动方向。
通过改变液压油流动的方向和压力，液压执行器可以实现线性或旋转的动作。
气动执行器和液压执行器的原理类似，不同的是它们利用气体的压力来生成动力。
和液压执行器一样，气动执行器包括气压源、控制阀和执行机构。
当控制阀接收到信号时，它会改变气体的流动方向和压力，从而使执行机构产生运动。
总体来说，执行器在接收到输入信号后，会根据信号的特征来改变自身的状态或输出力。
这样，它就能够实现将输入信号转换为相应的工作输出。
不同类型的执行器在原理上略有不同，但都属于能量转换设备，用于完成各种自动化控制系统的任务。
开关型执行器的工作原理
开关型执行器的工作原理一、引言在现代工业控制系统中，执行器起着至关重要的作用。
它们是自动控制系统的"手和脚"，负责将来自控制器的电信号转换为物理运动。
其中，开关型执行器是一种常见的执行器类型，它的工作原理相对简单，但功能强大，应用广泛。
本文将详细介绍开关型执行器的工作原理。
二、开关型执行器的基本概念开关型执行器，顾名思义，是一种能够实现开启和关闭功能的执行器。
它的主要功能是接收来自控制器的信号，然后通过内部的电磁线圈或电机驱动，使阀门或其他设备进行开启或关闭操作。
三、开关型执行器的工作原理1. 接收信号：开关型执行器首先接收来自控制器的电信号。
这个信号通常是一个电流或电压信号，其大小和方向代表了执行器需要进行的操作。
2. 转换信号：接收到信号后，开关型执行器会将电信号转换为机械运动。
这个过程通常是通过内部的电磁线圈或电机来实现的。
当电流通过电磁线圈时，会产生磁场，这个磁场会吸引或排斥内部的永磁体，从而使阀门或其他设备进行开启或关闭操作。
3. 输出运动：最后，开关型执行器会将转换后的机械运动输出到阀门或其他设备上，从而实现设备的开启或关闭。
四、开关型执行器的特点1. 结构简单：开关型执行器的结构简单，易于安装和维护。
2. 控制精度高：由于开关型执行器直接将电信号转换为机械运动，因此其控制精度非常高。
3. 响应速度快：开关型执行器的响应速度非常快，可以快速完成开启和关闭操作。
4. 使用寿命长：由于开关型执行器的结构简单，且工作过程中无磨损，因此其使用寿命非常长。
五、开关型执行器的应用领域开关型执行器广泛应用于各种需要开启和关闭操作的设备上，如阀门、泵、风机等。
此外，它还广泛应用于石油化工、电力、冶金、造纸、食品和饮料等行业。
六、结论开关型执行器的工作原理是通过接收电信号，然后将其转换为机械运动，从而实现设备的开启和关闭。
虽然其结构相对简单，但其功能强大，控制精度高，响应速度快，使用寿命长，因此在现代工业控制系统中得到了广泛的应用。
执行器的原理分类特点及作用
执行器的原理、分类、特点及作用一、执行器的原理。
1.电动执行器的工作原理：执行器由伺服电机、机械减速和位置发送器三部分组成。
执行器接受伺服放大器或电动操作器的输出信号，控制伺服电机的正反转，经机械减速器后变成输出力矩去推动调节机构动作。
与此同时，位置发送器将调节机构的角位移转换成相对应的4-2OmADC信号，作为阀位指示，并反馈到前置磁放大器的输入端作为位置反馈信号以平衡输入信号。
2.气动执行器的工作原理：气动执行机构接受气动调节器或阀门定位器输出的气压信号，并将其转换成相应的推杆直线位移，以推动调节机构动作。
二、执行器的分类及特点。
执行器按其使用的能源形式可以分为气动、电动和液动三大类。
⑴以气动执行机构操作的执行器称为气动执行器或气动调节阀；⑵以电动执行机构操作的执行器称为电动执行器或电动调节阀；⑶以液动执行机构操作的执行器称为液动执行器或液动调节阀；特点：1气动执行器具有结构简单、动作可靠稳定、输出力大、安装维修方便、价格便宜和防火防爆等优点，广泛应用于石油、化工、冶金、电力等部门。
缺点是滞后大，不适合远传，（传输距离限制在150米以内）。
为了克服此缺点可采用电/气转换器或电/气阀门定位器，使传送信号为电信号，现场操作为气动。
3.电动执行器具有动作快、特别适用于远距离的信号传送、便于和电子计算机配合使用等优点。
一般来说，电动执行器不适用于防火防爆的场合。
但如果采用防爆结构，也可以达到防火防爆的目的。
三、气开式调节阀、气关式调节阀的选择原则选择原则：压力信号中断时，应保证设备和操作人员的安全。
四、电/气阀门定位器的作用。
作用：1、提高气动执行机构的灵敏度和精度，改善气动执行器的静特性。
下列影响气动执行机构的灵敏度和精度的因素均可减小。
a.执行机构部分的薄膜和弹簧的不稳定性和各可动部分的摩擦力。
b.当调节阀阀前阀后压差过大时所产生的不平衡力。
c.由于调节介质的黏度大或带有悬浮物、固体颗粒等对阀杆移动所产生的阻力。
执行器的结构与工作原理
执行器的结构与工作原理执行器是一种将电信号转换为物理动作的装置。
它们广泛应用于自动化领域，包括机械制造、航空航天、汽车工业等。
执行器的结构和工作原理因其种类的不同而有所差异，下面将介绍一些常见的执行器以及它们的结构和工作原理。
1.电动执行器：电动执行器是最常见的一种执行器，它通过电机来提供动力，采用的驱动方式一般有直流电机、步进电机和伺服电机等。
电动执行器的结构包括电机、减速器、传感器和控制电路等组件。
电机提供驱动力，减速器用于降低电机输出的速度和增加输出的扭矩，传感器用于检测执行器的位置和状态，控制电路则用于控制电动执行器的运动。
2.液压执行器：液压执行器以液体作为动力介质，通过调节液压系统中的液体流量和压力来实现执行器的运动。
液压执行器的结构主要由液压缸、液压阀和液压泵等组成。
液压泵通过驱动电机提供高压液体，经过液压阀控制，进入液压缸驱动活塞的运动，从而实现执行器的动作。
3.气动执行器：气动执行器以气体作为动力介质，通过控制气体的压力和流量来实现执行器的运动。
气动执行器的结构主要由气压缸、气压阀和压缩空气源等组成。
压缩空气源提供高压气体，通过气压阀控制气体的流动，进入气压缸使活塞运动，从而实现执行器的功能。
4.电磁执行器：电磁执行器是利用电磁原理实现运动的一种执行器。
它通常由电磁铁、弹簧和操作部件等组成。
它的工作原理是当电磁铁通电时，会产生磁场，磁场的力作用使得操作部件运动。
当电磁铁断电时，弹簧的作用使得操作部件恢复原来的状态。
通过控制电磁铁的通电和断电，可以实现执行器的开关动作。
5.皮带执行器：皮带执行器是一种利用皮带传动来实现运动的执行器。
它由电动机、皮带滚轮和皮带等组成。
电动机提供动力，通过皮带滚轮的转动，将动力传递给被驱动部件，实现运动。
6.执行器的工作原理一般可以归纳为以下几个步骤：（1）控制信号输入：执行器通过接收控制信号，控制其工作状态和运动方式。
（2）动力转换：执行器将控制信号转换为物理动作，通过不同的驱动方式（如电机、液压、气动等）提供动力。
执行器的工作原理
执行器的工作原理执行器是现代自动控制系统中的一种重要元件，其作用是把电能、气动、液压或机械能转化为机械运动或者其他形式的能量输出，以完成自动控制系统中的任务。
执行器广泛应用于工业自动化、机器人、智能家居等领域，是现代自动化技术中不可或缺的重要组成部分。
一、执行器的分类按动力形式分类，执行器可分为电动执行器、气动执行器、液动执行器及其他类型执行器。
其中电动执行器是获得最广泛应用的执行器。
1. 电动执行器电动执行器是利用电机或者电磁铁作为动力源，通过传动机构把电能转化为机械能的执行器。
电动执行器具有结构简单、体积小、输出力矩大、精度高等优点，适用于许多领域的自动化控制。
常用的电动执行器有直流电机执行器、交流电机执行器、步进电机执行器等。
2. 气动执行器气动执行器是利用气压作为动力源，把气压能转化为机械能输出的执行器。
气动执行器具有响应速度快、安全可靠、维护方便等优点，广泛应用于气动传动和自动控制系统中。
常用的气动执行器有气缸执行器、气动旋转执行器、薄膜执行器等。
3. 液动执行器液动执行器是利用液体作为动力源，通过液压传动转化为机械能输出的执行器。
液动执行器具有输出力矩大、卸载能力强、寿命长等优点，是某些工况下的理想选择。
常用的液动执行器有液压缸执行器、液压马达执行器等。
据应用范围分类，执行器可以分为工业执行器、消费电子执行器及医疗保健设备执行器等。
不同种类的执行器因其结构特点和应用场景的不同，其内部构造和工作原理也存在着较大差异。
二、执行器的工作原理执行器的工作原理建立在电、气、液等物理特性之上，通过不同形式的能量转换，把电、气、液能转化为机械能输出。
电动执行器、气动执行器及液动执行器的工作原理各不相同，下面针对这些不同类型的执行器作一详细介绍。
1. 电动执行器的工作原理电动执行器是利用电磁转矩或电机输出的机械转矩，通过传动机构产生机械活动输出的执行器。
电动执行器构造一般包含电机、减速机、联轴器、蜗杆、变速机构、输出轴等几个主要组成部分。
电热执行器工作原理
电热执行器工作原理
电热执行器是一种能够将电能转化为热能，并驱动机械运动的装置。
其工作原理如下：
1. 电能输入：电热执行器通过电源供给，将电能输入到装置中。
2. 电阻产热：电热执行器内部包含一个电阻器，当电能通过电阻器时，电阻器会受到电流的作用，产生热量。
3. 储热：热量会被储存在电热执行器的热储存装置中，常用的储热材料有陶瓷、电热膜等。
4. 执行机械运动：通过控制电阻的通断，电热执行器能够调节热储存装置中的热量，从而驱动机械运动。
当电阻通断断续时，可以产生膨胀与收缩的变化，通过这种变化可以产生机械输出。
5. 热量调节：通过控制电能输入的大小和通断时间的长短，可以调节电热执行器的产热量，从而实现对机械运动的精确控制。
电热执行器广泛应用于温控系统、自动化设备等领域，其优点是体积小、响应速度快、控制精度高。
在自动化控制过程中，电热执行器起到了十分重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
执行器的原理
执行器是将电信号或气压等能量信号转化为机械运动的装置。
它广泛应用于各种自动化系统和工业设备中，如机床、机器人、控制阀等。
执行器的原理主要涉及能量转换、控制信号和机构设计等方面。
在执行器的作用下，能量的形式和特性发生了转变。
执行器通常从其他能量源接受输入能量，例如电能、气压等，并将其转化为机械能以执行特定的动作。
以电动执行器为例，其基本原理是利用电动力矩将电能转化为机械力矩。
其主要组成部分包括电动机、减速机构和输出轴。
当电动机受到控制信号时，产生旋转运动，通过传递给减速机构，减速机构将电动机的高速旋转运动转化为较低速的高力矩输出。
最终，输出轴将机械运动应用于需要的目标装置上。
不同类型的执行器在原理和工作方式上有所不同。
常见的执行器类型包括电动执行器、液压执行器、气动执行器等。
电动执行器的原理已经在上面进行了简单的介绍。
而液压执行器则是利用液压油作为传力介质，通过管路系统将液压能量传递到执行元件上，实现机械运动。
其基本组成部分包括液压泵、液压马达、控制阀和液压缸等。
当控制信号给予液压泵时，液压泵将液压油压力增加并送入管路系统中。
液压油经过控制阀的控制，进入液压缸，通过液压缸的承压作用，驱动执行器机械部分实现特定的运动。
气动执行器则是利用气体（通常为空气）作为能量传递介质，通过气压信号控制气动执行器的工作。
气动执行器的基本组成包括气源、气控阀和执行元件。
在气动执行器中，气源为气动系统提供气压能量，气控阀负责对气体进行控制，执行元件则将气体能量转化为机械运动。
当气控阀受到控制信号时，气源供气给执行元件，推动该元件实现特定的运动。
控制信号是执行器工作的关键。
它们可以是电信号、气压信号或其他形式的信号，根据不同类型的执行器进行相应的转换和处理。
这些信号可以由外部控制系统提供，也可以由执行器内部的传感器将物理量转换为控制信号。
在执行器的设计过程中，机构设计也是非常关键的。
机构设计涉及到各种连接部件、传动部件和传感器的选择和安排。
有效的机构设计可以提高执行器的性能和可靠性。
总之，执行器是将电信号或气压等能量信号转化为机械运动的装置。
它的原理主要涉及能量转换、控制信号和机构设计等方面。
了解执行器的原理对于我们理解执行器的工作原理和应用场景非常重要，也为执行器的设计和选择提供了一定的指导。
