胶片的“感光特性曲线”
X线名词解释及简答
X线．名词解释1．胶片特性曲线：描绘曝光量与所产生的密度之间关系的一条曲线，由于这条曲线可以表示出感光材料的感光特性，所以称之为“特性曲线”。
2．IP：是CR记录信息的载体，是CR成像系统的关键部件。
3．滤线栅的焦距：指聚焦式滤线栅的倾斜铅条会聚于空中的直线平面到滤线栅板平面的垂直距离。
4．左心导管检查法：是经上肢的肱动脉或下肢的股动脉，将导管逆行插入左心房、左心室内，以检查左心血液动力学改变及进行左心选择性心血管造影。
5．骨骺线：管状骨的干骺与继发性骨化中心之间的骺板，随年龄增长，逐渐变窄，表现为透亮线，称为骨骺线。
6．骨质疏松:是指单位体积内骨组织的含量减少，即骨组织的有机成分和无机成分都减少，但骨内有机成分和钙盐的比例仍正常。
7．惰性:是指光照停止后影像继续存在的现象。
它会导致影像移动时产生重影。
产生惰性的主要原因：一是电导性惰性；二是像素的等效电容值太大而引起的电容性惰性。
其次，惰性还与照度、靶压、电子束等有关，照度越大、靶压越低、电子流越大惰性越小。
8．轴位:指身体矢状面与暗盒垂直，中心线方向与身体或器官长轴平行或近似平行投射。
9．立位摄影:X线管、人体、胶片(IP等)保持不动，且曝光时水平方向X线透过人体后先通过滤线栅(曝光前先振动)再到达胶片(右的老式机器无滤线栅)，使胶片感光的摄影。
10．近距离摄影:是指焦片距在50cm以下时的摄影方法。
11．X线立体摄影:在普通的X线照片上看到的影像，都是人体各层结构的复合影，仅能看到其高与宽，而对前后远近的空间关系则看不到。
立体摄影却能给我们对人体某一部位结构的观察，获得一个立体概念，此种摄影称立体摄影。
12．滤线栅因子(曝光量倍数):也称曝光量倍数，是指不使用滤线栅时测得的全X线(原发射线和散射线之和)强度和使用滤线栅时测得的全X线强度的比值。
13．铅容积:表示在滤线栅表面上，平均1cm2中铅的体积。
14．能量减影:使用一次曝光同时获得了不同能量的两幅影像，然后通过加权减影技术处理，可获得减影图像称为能量减影。

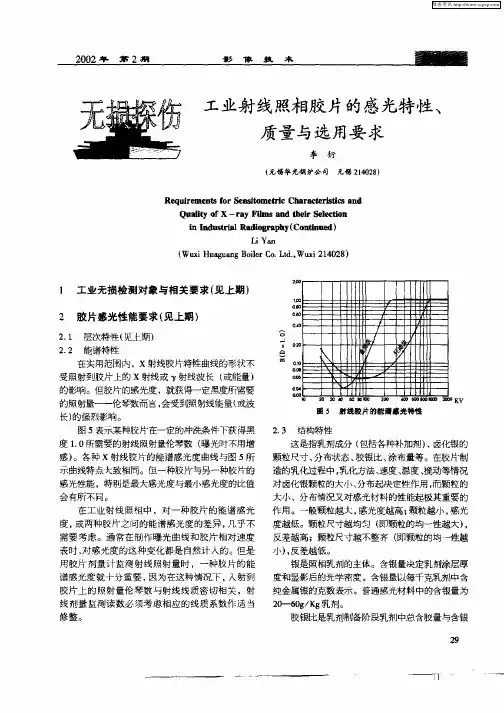

工业射线照相胶片的感光特性、质量与选用要求
１ 工业无损检测对象与 相关要 求 （ 见上期 ）
１１０ ￣
．
∞
２ 胶片感光性能要 求（ 上期 ） 见
一
６ ｏ ａ●Ｄ
，
，
，
２ １ 层次特性 （ ． 见上期） ２２ 能谱特性 ．
Ｉ Ｉ ｎ∞
ｉ
ｅ
ａ＂ ｎ舯
在实用范围内 ， ｘ射线胶片特性曲线的形状不
问题。一般感光材料的胶银比约为 ２ １ ． 。 ．—３２ 涂布量是指每米 支承体 （ 片基 ） 上涂布的金属 银量 ， ｇ ｍ 表示。 以 ／２ 涂布量直接影响感光材料的照 相性能和物化性能 ， Ｄ ａ 、 、ｅ机械强度等。 如 ｍ ｘＧ Ｌ 、
颗粒度是指胶片光学密度 （ 黑度） 的随机起伏 ， 它会妨碍射线底片上小黑度差的识别。如果这种小 黑度差总是与试件中的次要细节有关 ，颗粒度在射 线照相中就无足轻重。但射线底片上的低对比度细
长） 的强烈影响。 图５ 表示某种胶片在一定的冲洗条件下获得黑
２ ３ 结 构特性 ．
度 １０ ． 所需要的射线照射量伦琴数 （ 曝光时不用增 感） 。各种 ｘ射线胶片的能谱感光度曲线与图 ５ 所
示曲线特点大致相同 。但一种胶片与另一种胶片的
这是指乳剂成分 （ 包括各种补加剂） 卤化银的 、 颗粒尺寸 、 分布状态、 胶银比、 涂布量等。在胶片制 造的乳化过程中 ， 乳化方法 、 速度、 温度、 搅动等情况 对 卤化银颗粒的大小、 分布起决定性作用 ， 而颗粒的 大小 、分布情况又对感光材料的性能起极其重要的 作用。一般颗粒越大 ， 感光度越高； 颗粒越小， 感光 度越低。颗粒尺寸越均匀 （ 即颗粒的均一性越大） ，
节有可能是试件中裂纹类危险 睦缺陷的影像 ，这些

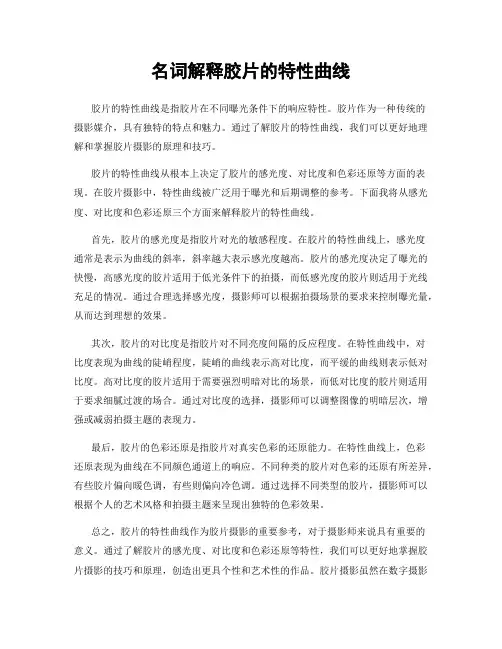

名词解释胶片的特性曲线
名词解释胶片的特性曲线胶片的特性曲线是指胶片在不同曝光条件下的响应特性。
胶片作为一种传统的摄影媒介，具有独特的特点和魅力。
通过了解胶片的特性曲线，我们可以更好地理解和掌握胶片摄影的原理和技巧。
胶片的特性曲线从根本上决定了胶片的感光度、对比度和色彩还原等方面的表现。
在胶片摄影中，特性曲线被广泛用于曝光和后期调整的参考。
下面我将从感光度、对比度和色彩还原三个方面来解释胶片的特性曲线。
首先，胶片的感光度是指胶片对光的敏感程度。
在胶片的特性曲线上，感光度通常是表示为曲线的斜率，斜率越大表示感光度越高。
胶片的感光度决定了曝光的快慢，高感光度的胶片适用于低光条件下的拍摄，而低感光度的胶片则适用于光线充足的情况。
通过合理选择感光度，摄影师可以根据拍摄场景的要求来控制曝光量，从而达到理想的效果。
其次，胶片的对比度是指胶片对不同亮度间隔的反应程度。
在特性曲线中，对比度表现为曲线的陡峭程度，陡峭的曲线表示高对比度，而平缓的曲线则表示低对比度。
高对比度的胶片适用于需要强烈明暗对比的场景，而低对比度的胶片则适用于要求细腻过渡的场合。
通过对比度的选择，摄影师可以调整图像的明暗层次，增强或减弱拍摄主题的表现力。
最后，胶片的色彩还原是指胶片对真实色彩的还原能力。
在特性曲线上，色彩还原表现为曲线在不同颜色通道上的响应。
不同种类的胶片对色彩的还原有所差异，有些胶片偏向暖色调，有些则偏向冷色调。
通过选择不同类型的胶片，摄影师可以根据个人的艺术风格和拍摄主题来呈现出独特的色彩效果。
总之，胶片的特性曲线作为胶片摄影的重要参考，对于摄影师来说具有重要的意义。
通过了解胶片的感光度、对比度和色彩还原等特性，我们可以更好地掌握胶片摄影的技巧和原理，创造出更具个性和艺术性的作品。
胶片摄影虽然在数字摄影时代已经逐渐退出主流舞台，但其独特的魅力依然吸引着一批忠实的摄影爱好者。
在不断发展的摄影技术中，胶片的特性曲线仍然是我们值得深入研究和探索的课题之一。
射线胶片的特性PPT资料优选版
职业教育材料成型与控制技术专业教学资源库
E1—（—B点1对）应的增曝光感量；型胶片的特性曲线
射 影线配胶方片 、感 温光 度度 、与 时乳 间剂 以层及中 增的 感含 方银 式量 的、 影明 响D胶 。成分、增感剂含量以及银盐颗粒大小、形状有关，感光度的测定结果还受到射线能量、显
由于特性曲线上各点的G值不同，所以常用特性曲线上两 点连线的斜率来表示称为胶片的平均梯度或平均反差系数。
职业教育材料成型与控制技术专业教学资源库
射线胶片的G值与胶片的种类、型号有关。增感型 胶片的G值在较低的黑度范围内，随黑度的增大而增 大，但当黑度超过一定数值，黑度再增大，G值反而 减小。增感型胶片G值与黑度D的关系如图曲线C所 示。
3、胶片特性曲线测试 ·反转区(EF)――1 LgE2
LgE
职业教育材料成型与控制技术专业教学资源库
·曝光迟钝区（AB）――曝光量↗，D不变 ·曝光不足区(BC)――曝光量↗，D缓慢↗ ·曝光正常区(CD)――D＝γΔIg（曝光量）(射线检测区) ·曝光过渡区(DE)――曝光量↗, D较小↗到E点时 斜率＝0 ·反转区(EF)――曝光极端过渡，D↘
但其“曝光过渡区”在黑度非常高的区段，大大超过一般观察灯的范围，故通常不再描绘在特性曲线上。 非增感型胶片的G值随着黑度的增大而增大。
式 —中—表D示1—相—对B曝段点光的量，黑与度大底值片大；黑度超之过间关一系。般观察灯的范
显然梯度大的胶片其宽容度必然小。
显然梯度大的胶围片其，宽故容度通必然常小不。 再描绘在特性曲
非增感型胶片的G值随着黑度的增大而增大。 1
2
3
胶片的“感光特性曲线”
前些天就胶片感光特性曲线问题，与强总进行过短信沟通。
我认为强总的意见比较准确、全面，而我的意见则有些偏颇。
为了进一步阐述这个问题，撰写了此文。
如有不当，请专家和读者朋友指正。
1 铅增感胶片感光特性曲线的两种型式我们讨论的胶片，应是符合GB/T19348.1一2003《无损检测工业射线照相胶片第一部分：工业射线照相胶片系统的分》标准，即铅增感胶片。
感光特性曲线是表示吸收剂量K(或照射量P)和底片黑度之间的关系曲线，可以是D一LgK曲线，也可以是D一K曲线。
前者是涉及梯度G定义的常用曲线。
当X射线管电压和管电流等条件固定后，黑度仅决定于曝光时间t时，D一LgK曲线可用D一Lgt代替，D一K曲线可用D一t代替。
1.1 D一Lgt曲线其特性曲线如图1所示。
图1 铅增感型胶片的D一lgt特性曲线这种曲线，大约在黑度0.5以下，它有迟钝区和曝光不足区，黑度从0.5至5是曝光正常区，是个近三次方的呈“J”形的曲线。
在D=0.5～5的范围内，没有过渡区和反转区。
1.2 D一t曲线铅增感胶片的D一t曲线，大约是一条上斜的直线，即黑度D和曝光时间t(实质是和吸收剂量K)近似成正比。
，见图2。
D和t、D和K的关系可以写为D≈g.tD≈g.K式中：g一比例系数。
笔者根据《日本射线探伤B》第22页表1.2，整理出表1，并根据表1绘制了D一t曲线。
表1 富士100#不同黑度下的t(数据来源于《B》表1.2，管电压、管电流固定)Dt (秒)梯度G1.035.251.71.558.53.02.0813.72.51054.93.01275.9以表1的t为横座标，D为纵座标，绘出D一t曲线，如图2。
图2富士100#胶片D一t曲线之一段图2的纵座标D如果是净黑度，则D一t斜直线过座标零点。
由图可见：在管电压和管电流不变的前提下，铅增感型胶片的底片黑度大约和曝光时间t(或说吸收剂量K)成正比。
《美国无损检测手册.射线卷》(1992译本)给出了相似的图形，读者可查该书第216页图4一34。

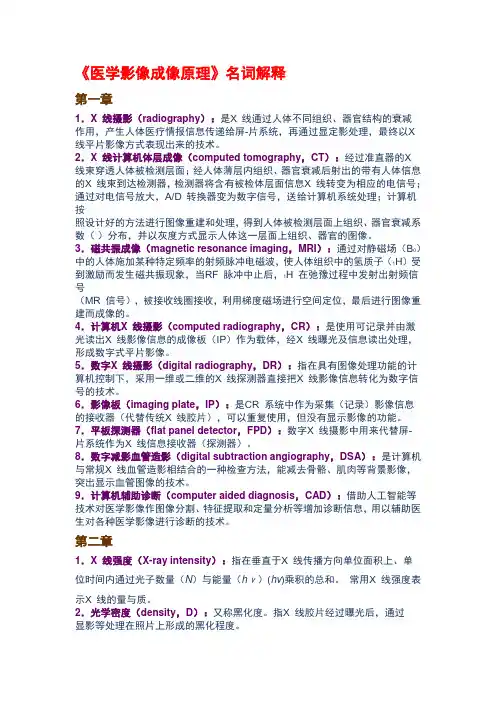

《医学影像成像原理》名词解释(精)
《医学影像成像原理》名词解释第一章1．X 线摄影（radiography）：是X 线通过人体不同组织、器官结构的衰减作用，产生人体医疗情报信息传递给屏-片系统，再通过显定影处理，最终以X 线平片影像方式表现出来的技术。
2．X 线计算机体层成像（computed tomography，CT）：经过准直器的X线束穿透人体被检测层面；经人体薄层内组织、器官衰减后射出的带有人体信息的X 线束到达检测器，检测器将含有被检体层面信息X 线转变为相应的电信号；通过对电信号放大，A/D 转换器变为数字信号，送给计算机系统处理；计算机按照设计好的方法进行图像重建和处理，得到人体被检测层面上组织、器官衰减系数（¦）分布，并以灰度方式显示人体这一层面上组织、器官的图像。
3．磁共振成像（magnetic resonance imaging，MRI）：通过对静磁场（B0）中的人体施加某种特定频率的射频脉冲电磁波，使人体组织中的氢质子（1H）受到激励而发生磁共振现象，当RF 脉冲中止后，1H 在弛豫过程中发射出射频信号（MR 信号），被接收线圈接收，利用梯度磁场进行空间定位，最后进行图像重建而成像的。
4．计算机X 线摄影（computed radiography，CR）：是使用可记录并由激光读出X 线影像信息的成像板（IP）作为载体，经X 线曝光及信息读出处理，形成数字式平片影像。
5．数字X 线摄影（digital radiography，DR）：指在具有图像处理功能的计算机控制下，采用一维或二维的X 线探测器直接把X 线影像信息转化为数字信号的技术。
6．影像板（imaging plate，IP）：是CR 系统中作为采集（记录）影像信息的接收器（代替传统X 线胶片），可以重复使用，但没有显示影像的功能。
7．平板探测器（flat panel detector，FPD）：数字X 线摄影中用来代替屏-片系统作为X 线信息接收器（探测器）。
第四章 胶片
专业型和业余型胶片 ：
专业型：为满足专业摄影者对色彩再现高度准 确的要求，对胶片乳剂进行严格测试，当胶片 达到最佳彩色平衡时出厂 ； 业余型：厂家在胶片乳剂尚未达到最佳色彩平 衡时就出厂，为胶片保留了一个熟化的过程， 让胶片乳剂在运输、储存、销售直至使用的过 程中逐渐熟化 专业型又可细分为“S”和“L”两种，其中“S 型”要求1/60 秒以上速度拍摄；“L型”要求 使用1/30秒以下速度拍摄
胶片内在规律：
感光度高－－ 反差性小、宽容度大、颗粒度大、 解像力小、灰雾度大、保存性差 感光度低－－ 反差性大、宽容度小、颗粒度小 解像力大、灰雾度小、保存性好
二、感光片特性曲线的认识
三、黑白胶片
1、结构 ： 保护层：保护乳剂，防止感光片被划伤 乳剂层：由无数对光敏感的卤化银颗粒 （氯化银、溴化银、碘化银）组成 结合层：使乳剂牢固地粘结在片基上 片基：为乳剂提供一个固体的附着之地 防光晕层：将穿透乳剂层的多余光线吸收
成色剂的作用主要在暗房制作过程中： 当我们将已拍摄的彩色片放进彩色显影液里， 两件事情发生了： 首先，每个涂层里经感光后的卤化银晶体， 像黑白显影一样，转变为黑色的金属银颗粒。 其次，每一感光涂层中的成色剂又精确地 按照卤化银转变为金属银的相等比例转化为发 色的染料。即，染料的产生与黑白银的产生是 偶联的。
彩色感光片为什么采用补色染料 （负负 得正原理）
感光涂层与所含染料的对应关系如下：
冲洗前 感蓝层 冲洗后 生成黄染料影像
感绿层
感红层
生成品红染料像
生成青染料影像
例如：
当我们用彩色负片来拍摄品红色花时，激活 了胶片的感蓝层和感红层。经显影，感蓝层产 生黄染料；感红层产生青染料。 当放大照片时，我们以光线透射负像底片的 这一部分，青色加黄色成为绿色。所以印相时 就有绿光通过负像底片照射到彩色相纸上。 绿光刺激了相纸感绿乳剂层中的卤化银。经 显影，感绿层中的补色染料应运而生。感绿层 中的补色染料为何色？为品红。 品红色正是那朵花的原始色。这样，我们照 片就还原到了原始色彩了。
医学影像成像原理名词解释
医学影像成像原理名词解释《医学影像成像原理》名词解释第一章1.X线摄影（radiography ）:是X线通过人体不同组织、器官结构的衰减作用，产生人体医疗情报信息传递给屏- 片系统，再通过显定影处理，最终以X 线平片影像方式表现出来的技术。
2.X 线计算机体层成像（computed tomography ，CT）：经过准直器的X 线束穿透人体被检测层面；经人体薄层内组织、器官衰减后射出的带有人体信息的X线束到达检测器，检测器将含有被检体层面信息X线转变为相应的电信号；通过对电信号放大，A/D 转换器变为数字信号，送给计算机系统处理；计算机按照设计好的方法进行图像重建和处理，得到人体被检测层面上组织、器官衰减系数（| ）分布，并以灰度方式显示人体这一层面上组织、器官的图像。
3.磁共振成像（magnetic resonance imaging ，MRI）：通过对静磁场（B）中的人体施加某种特定频率的射频脉冲电磁波，使人体组织中的氢质子（H）受到激励而发生磁共振现象，当RF 脉冲中止后，H 在弛豫过程中发射出射频信号（MR信号），被接收线圈接收，利用梯度磁场进行空间定位，最后进行图像重建而成像的。
4.计算机X 线摄影（computed radiography ，CR）：是使用可记录并由激光读出X线影像信息的成像板（IP ）作为载体，经X线曝光及信息读出处理，形成数字式平片影像。
5.数字X 线摄影（digital radiography ，DR）：指在具有图像处理功能的计算机控制下，采用一维或二维的X 线探测器直接把X 线影像信息转化为数字信号的技术。
6.影像板（imaging plate ，IP）:是CR系统中作为采集（记录）影像信息的接收器（代替传统X 线胶片），可以重复使用，但没有显示影像的功能。
7.平板探测器（flat panel detector ，FPD :数字X线摄影中用来代替屏- 片系统作为X 线信息接收器（探测器）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前些天就胶片感光特性曲线问题，与强总进行过短信沟通。
我认为强总的意见比较准确、全面，而我的意见则有些偏颇。
为了进一步阐述这个问题，撰写了此文。
如有不当，请专家和读者朋友指正。
1 铅增感胶片感光特性曲线的两种型式
我们讨论的胶片，应是符合GB/T19348.1一2003《无损检测工业射线照相胶片第一部分：工业射线照相胶片系统的分》标准，即铅增感胶片。
感光特性曲线是表示吸收剂量K(或照射量P)和底片黑度之间的关系曲线，可以是D一LgK曲线，也可以是D一K曲线。
前者是涉及梯度G定义的常用曲线。
当X射线管电压和管电流等条件固定后，黑度仅决定于曝光时间t时，D一LgK曲线可用D一Lgt代替，D一K曲线可用D一t代替。
1.1 D一Lgt曲线
其特性曲线如图1所示。
图1 铅增感型胶片的D一lgt特性曲线
这种曲线，大约在黑度0.5以下，它有迟钝区和曝光不足区，黑度从0.5至5是曝光正常区，是个近三次方的呈“J”形的曲线。
在D=0.5～5的范围内，没有过渡区和反转区。
1.2 D一t曲线
铅增感胶片的D一t曲线，大约是一条上斜的直线，即黑度D和曝光时间t(实质是和吸收剂量K)近似成正比。
，见图2。
D和t、D和K的关系可以写为
D≈g.t
D≈g.K
式中：
g一比例系数。
笔者根据《日本射线探伤B》第22页表1.2，整理出表1，并根据表1绘制了D一t曲线。
表1 富士100#不同黑度下的t
(数据来源于《B》表1.2，管电压、管电流固定)
D
t (秒)
梯度G
1.0
35.25
1.7
1.5
58.5
3.0
2.0
81
3.7
2.5
105
4.9
3.0
127
5.9
以表1的t为横座标，D为纵座标，绘出D一t曲线，如图2。
图2富士100#胶片D一t曲线之一段
图2的纵座标D如果是净黑度，则D一t斜直线过座标零点。
由图可见：在管电压和管电流不变的前提下，铅增感型胶片的底片黑度大约和曝光时间t(或说吸收剂量K)成正比。
《美国无损检测手册.射线卷》(1992译本)给出了相似的图形，读者可查该书第216页图4一34。
该图是管电压不变的前提下，底片黑度D和曝光量E(管电流乘曝光时间)的关系曲线，即D一E曲线，在黑度0.5～3.0的范围内，D一E曲线是近乎过零点的右上斜曲线。
但在D>3以后有了(向下)偏差。
2 为什么常见特性曲线是D一Lgt曲线
我们熟悉的胶片法(黑度)对比度定性表达式为
ΔD=0.434.G.μ.ΔT/(1+n) (1)
去掉公式(1)和胶片有关的梯度G，其余部分可称为“透射线图像的对比度”，也即我们常说的主因对比度，暂以符号ΔP记之
ΔP=0.434μ.ΔT/(1+n) (2)
公式(2)是怎么导出来的，前提是
ΔP=LgI2-LgI1=ΔLgI (3)
可能是先行者们把这一概念用在胶片特性曲线上，就形成D一Lgt胶片特性曲线，并用这一思路求胶片某一黑度下的梯度G。
《日本射线探伤B》第22页表1.2，ΔD=D2-D1=0.2，Δt=t2-t1≈10s(秒)，然后取t的对数，求梯度G(译本称胶片对比度γ)的。
G=ΔD/(Lgt2-Lgt1) (4)
《日本射线探伤B》最后求得富士100#胶片的梯度见表1。
3 D一Lgt曲线还有用处么？
我认为，D一Lgt曲线已经没有什么用处了；反对者认为还有两点用处。
下面就所谓的两点用处，进行讨论。
3.1 黑度变化，确定吸收剂量(照射量，或曝光量、曝光时间)
我认为：其它所有条件不变，仅黑度变化，可用正比算法确定曝光时间t(或吸收剂量、照射量，或曝光量)，即
D2/D1=t2/t1
反对者认为：D>3以后有了偏差，所以不主张用，还是坚持查图1所示的曝光曲线。
读者可以从图1看出在D=2.5、Lgt=2以后，“J”字形曲线变得非常陡，你根本区分不开2.10和2.08，查得的偏差可能会更大。
笔者认为：既使D>3，使用正比算法仍然是简单、可靠，有些偏差，不妨碍工程使用。
3.2 怎梯确定梯度G？
纸上谈兵的教材，经常说：用过D点作“J”曲线切线的方法，求出切线与水平轴夹角为α
G=tgα(5)
真正负责任的教材，不主张采用这种方法。
前面讲述了《日本射线探伤B》使用的方法，见公式(4)；今天看来，日本的方法已经落后了，GB/T19348.1一2003已经规定了GD的计算公式
GD=dD/d(lgk)= =2.3K.(dD/dK) (6)
式中：GD一黑度为D时的梯度；
K一黑度为D时的吸收剂量。
当其它条件不变时，可以用曝光时间t代替公式(6)中的K，
GD=2.3t(dD/dt)
=2.3t(ΔD/Δt) (7)
如《日本射线探伤B》第22页表1.2，这次试验已知ΔD=0.2，Δt≈9.5s，(ΔD/Δt) ≈0.021s-1。
公式(7)可简化为
GD=2.3X0.02s-1Xt
=0.0484t (8)
式中：t一曝光时间，单位为s(秒)。
现在我们可以把表1中，任一黑度D所对应的t代入公式(8)，求出梯度G。
例如，D=1.0时，t=35.25s，代入公式(8)，GD=0.0484X35.25=1.7068≈1.7；又如，D=2.5，t=105s，
GD=0.0484X105=5.082，比表1的4.9稍大，根据《日本射线探伤B》第22页表1.2中Δt具体计算，几乎没有误差。
4 我的看法
D一Lgt型式胶片特性曲线应该被淘汰了。
当然，射线胶片被探测器取代的时日也不远了。
本文摘自: 中国无损检测论坛() 详细出处请参考：
/forum.php?mod=viewthread&tid=9432&extra=page%3D8。
