各种负反馈电路的作用
电压并联负反馈的作用
电压并联负反馈的作用
电压并联负反馈是一种非常常见的反馈机制,通常用于控制系统中。
它的作用是通过减少输入信号的幅值,来提高输出信号的精度和稳定性。
具体来说,电压并联负反馈的作用如下:
1. 稳定输出电压:当输出电压偏离设定值时,负反馈电路会通过减小输入电压幅值来实现稳定输出电压的目的,确保输出电压始终保持在设定值范围内。
2. 减小输出误差:负反馈电路通过反馈信号来调整输入信号的幅值,从而减小输出误差。
这对于一些需要高精度的控制系统非常重要。
3. 提高系统增益:当反馈信号与输入信号成比例时,负反馈电路会减小输入信号,从而提高系统的增益。
这对于一些需要高增益的控制系统非常重要。
4. 抑制过冲:负反馈电路可以通过减小输入信号幅值来抑制过冲。
这对于一些需要避免过冲的控制系统非常重要。
总之,电压并联负反馈是一种非常有用的反馈机制,可以用于控制各种电子设备和系统,提高系统的精度和稳定性。
电路中的负反馈和正反馈的作用
电路中的负反馈和正反馈的作用电路中的反馈机制对于电子系统的稳定性和性能起到重要的作用。
其中，负反馈和正反馈是两种常见的反馈方式，它们分别具有不同的作用和特点。
一、负反馈的作用负反馈是指将电路输出的一部分信号作为反馈信号，与输入信号进行比较后形成差值，再经过校正后反馈给输入端，从而调节电路输入输出之间的关系。
负反馈的主要作用包括以下几个方面：1. 改善电路的稳定性：负反馈可以使电路具有较高的稳定性。
当输入信号发生变化时，负反馈可以通过反馈路径将一部分改变的信号返回输入端，从而减小输入与输出之间的差异，保持电路的稳定性。
2. 扩大电路的带宽：负反馈可以通过抑制电路的输出信号波动，降低电路的非线性畸变，从而扩大电路的带宽。
在放大电路中，负反馈可以提高放大器的线性度和频率响应，并减小失真。
3. 提高电路的增益稳定性：负反馈通过控制电路的增益，使其在不同工作状态下具有相对稳定的放大倍数。
这样可以使电路在面对不同负载和输入信号时能够保持较为稳定的增益。
二、正反馈的作用正反馈是指将电路输出的一部分信号作为反馈信号，与输入信号相加后输出，从而增加输入信号的幅度。
正反馈的主要作用包括以下几个方面：1. 增加电路的增益：正反馈可以使电路的增益不受限制地增加。
通过将输出信号一部分反馈到输入端，并与输入信号相加，使得输出信号不断放大，实现正反馈的增益效应。
2. 产生自激振荡：正反馈在某些电路中可以引起自激振荡。
当反馈信号经过放大后再次回到输入端，经过多次放大后，电路会出现自激振荡的现象。
这在一些振荡电路和发生器电路中得到应用。
3. 产生非线性特性：正反馈可以引起电路的非线性特性。
当输入信号经过正反馈后，输出信号与输入信号的关系不再是线性的，而呈现出非线性的特点。
这在一些特定的电路设计中能够实现特定的功能。
综上所述，电路中的负反馈和正反馈在调节电路性能和功能发挥上起到了重要的作用。
负反馈通过稳定性、线性度和频率响应等方面的优化，提高了电路的性能；而正反馈则可以增强电路的增益、引起自激振荡、产生非线性特性等，为一些特殊应用提供了解决方案。
四种负反馈电路的特点
负反馈电路是一种控制信号对系统输出进行调节的技术，能够改善系统的稳定性、线性性、带宽和噪声等性能指标。
其中常用的四种负反馈电路包括电压串联反馈、电流串联反馈、电压并联反馈和电流并联反馈。
它们各自的特点如下：
1.电压串联反馈：在放大器的输出端接入一个反馈电阻，将其串联到放大器的输入端。
当输出信号增大时，反馈信号将使输入信号减小，从而降低放大器的增益。
这种负
反馈电路具有增益稳定性好、线性度高、输出阻抗低等特点。
2.电流串联反馈：在放大器的输出端接入一个电流采样电阻，将其串联到放大器的输
入端。
当输出信号增大时，反馈信号将使输入信号减小，从而降低放大器的增益。
与电压串联反馈电路相比，电流串联反馈电路的线性度更高，但频率响应差。
3.电压并联反馈：在放大器的输入端接入一个反馈电阻，将其并联到放大器的输出端。
当输出信号增大时，反馈信号将使输入信号增大，从而降低放大器的增益。
这种负
反馈电路具有输入阻抗高、噪声降低等特点，但容易产生振荡。
4.电流并联反馈：在放大器的输入端接入一个电流采样电阻，将其并联到放大器的输
出端。
当输出信号增大时，反馈信号将使输入信号增大，从而降低放大器的增益。
与电压并联反馈电路相比，电流并联反馈电路具有更高的带宽和更低的噪声，但稳
定性较差。
负反馈放大电路原理
负反馈放大电路原理负反馈放大电路是一种常见的电子电路，它通过引入反馈回路来减小电路的增益，以达到稳定和控制电路性能的目的。
在负反馈放大电路中，输出信号的一部分被送回到输入端，与输入信号相减，从而实现对电路性能的调节。
本文将介绍负反馈放大电路的原理及其应用。
首先，我们来了解负反馈放大电路的基本原理。
在负反馈放大电路中，输出信号与输入信号之间存在一个负反馈回路。
当输出信号增大时，通过负反馈回路将一部分输出信号送回到输入端，与输入信号相减，从而抑制输出信号的增长，实现对电路增益的控制。
这种负反馈的作用类似于一个自动调节器，可以使电路的输出稳定在一个较小的范围内。
负反馈放大电路有着许多优点。
首先，它可以提高电路的稳定性和线性度，减小电路的非线性失真，提高电路的动态范围。
其次，负反馈放大电路可以减小电路的输出阻抗，提高电路的输入阻抗，使电路更容易与外部设备连接。
此外，负反馈还可以提高电路的带宽和频率响应，使电路在更广泛的频率范围内工作。
负反馈放大电路在实际应用中有着广泛的用途。
例如，在放大器电路中，负反馈可以减小放大器的失真，提高音频放大器的音质；在电源电路中，负反馈可以提高电源的稳定性和可靠性；在控制系统中，负反馈可以实现对系统性能的精确控制。
因此，负反馈放大电路在电子工程领域具有重要的地位。
总之，负反馈放大电路通过引入反馈回路，可以实现对电路性能的稳定和控制。
它具有提高电路稳定性和线性度、减小失真、提高频率响应等优点，在各种电子电路中有着广泛的应用。
通过深入理解负反馈放大电路的原理和特点，我们可以更好地应用它来设计和优化电子电路，提高电路的性能和可靠性。

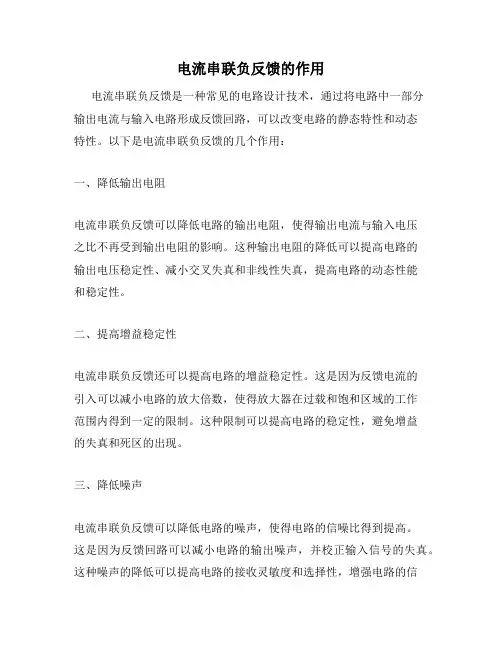

电流串联负反馈的作用
电流串联负反馈的作用电流串联负反馈是一种常见的电路设计技术，通过将电路中一部分输出电流与输入电路形成反馈回路，可以改变电路的静态特性和动态特性。
以下是电流串联负反馈的几个作用：一、降低输出电阻电流串联负反馈可以降低电路的输出电阻，使得输出电流与输入电压之比不再受到输出电阻的影响。
这种输出电阻的降低可以提高电路的输出电压稳定性、减小交叉失真和非线性失真，提高电路的动态性能和稳定性。
二、提高增益稳定性电流串联负反馈还可以提高电路的增益稳定性。
这是因为反馈电流的引入可以减小电路的放大倍数，使得放大器在过载和饱和区域的工作范围内得到一定的限制。
这种限制可以提高电路的稳定性，避免增益的失真和死区的出现。
三、降低噪声电流串联负反馈可以降低电路的噪声，使得电路的信噪比得到提高。
这是因为反馈回路可以减小电路的输出噪声，并校正输入信号的失真。
这种噪声的降低可以提高电路的接收灵敏度和选择性，增强电路的信号识别能力。
四、改善输入输出阻抗电流串联负反馈还可以改善电路的输入输出阻抗，使得电路对负载和外部信号的适应性得到提高。
这种阻抗的改善可以增加电路的带宽、提高电路的输出功率和改善电路的输出波形。
五、减小温度漂移电流串联负反馈可以减小电路的温度漂移，使得电路在不同工作条件下得到稳定的性能。
这种温度漂移的减小可以提高电路的可靠性和品质，增强电路的运行安全性和稳定性。
通过以上几个方面的作用，电流串联负反馈可以使电路在不同的工作环境下实现高性能、低失真和高效率的工作状态。
因此，这种电路设计技术在工业控制、通信、音频放大和信号处理等领域得到了广泛的应用。
4负反馈对放大电路性能的影响
本继页续完
负反馈对放大电路性能的改善
一、稳定放大倍数
2. 增益恒定程度的定量分析
—dA—f
1 = ———
· d—A
Af (1+AF) A
上式表明 , 有负反馈时电 路受外界影响的增益相对变 化只是开环增益相对变化的 1/(1+AF)。
变 电压Af增益和电流增益
Xs 换 Xi
Xid 基本放大
XO
网
电路A
—|U—s | |Un |
闭环电路的信噪比的
+ 推- 导Un +
Us -
+ 开环放大
Ui -
电路Au1
Au1Us Au1Un
输出信号的信噪比
S / N =|—Au—1U—S | = —|U—S | |Au1Un | |Un |
- Un +
负反馈对放大电路性能的改善
二、减少非线性失真
1、负反馈减少非线性失
真原理。
引入负反馈尤其是深度负
反馈后,闭环放大电路( 反馈
环)的电压增益为：
Af
——1 F
=
—uu—io =常数<Au
电压增益虽然减少了，但
很大的范围内电压增益基本
是线性的。
注意：负反馈减少非线性 失真所指的是反馈环内的失 真。如果输入波形本身就失 真的,这时即使引入负反馈,也 是无济于事的。
单击此观看 单击此进入
负反馈示减波器少演非示 线负性反馈失减少
2、负反馈得减以少减非少线。性失真
真过程
减少非线性 失真过程
非线性失真 过程演示
过程
Af
在比较环节上， Xi与Xf相减，得出 新的净输入Xid ， 造成预失真。
反相比例运算电路引入的负反馈类型
反相比例运算电路引入的负反馈类型反相比例运算电路引入的负反馈类型反相比例运算电路是一种功能十分强大的运算电路。
它主要用于对电压、电流和功率等物理量进行处理。
在实际应用中，反相比例运算电路被广泛应用于自动控制、测量、调节以及信号处理等领域。
在反相比例运算电路中，由于存在负反馈的作用，可以使该电路的性能得到改善。
负反馈能够使得反相比例运算电路的频率响应范围增加，同时也能减少电路中的噪声和失真等问题。
在负反馈的作用下，反相比例运算电路可以达到更加稳定的性能水平。
反相比例运算电路引入的负反馈类型主要有三种：电压负反馈、电流负反馈和功率负反馈。
一、电压负反馈在反相比例运算电路中，为了实现电压负反馈，需要将反馈电阻连接到反馈节点上。
当反馈电阻越大时，会产生更强的负反馈效应，从而可以降低电路的放大倍数。
这对于精确测量、放大和控制等应用来说，具有重要的意义。
在电压负反馈的作用下，反相比例运算电路的输出电压与输入电压之间存在着一个稳定的反馈关系。
当输入电压发生变化时，反馈电路会自动产生反向的修正作用，从而保持输出电压的稳定性。
二、电流负反馈电流负反馈是指通过在反馈电路中添加电流传感器或者电流放大器等元件，将反馈信号与输入电流联系起来，从而减小电路的放大倍数。
在电流负反馈的作用下，反相比例运算电路的输出电流与输入电流之间存在着一个反馈关系。
当输入电流发生变化时，反馈电路会自动产生反向的修正作用，从而保持输出电流的稳定性。
三、功率负反馈功率负反馈是指通过在反馈电路中添加功率传感器或者功率放大器等元件，将反馈信号与输出功率联系起来，从而减小电路的放大倍数。
在功率负反馈的作用下，反相比例运算电路的输入功率与输出功率之间存在着一个反馈关系。
当输入功率发生变化时，反馈电路会自动产生反向的修正作用，从而保持输出功率的稳定性。
总结反相比例运算电路引入的负反馈类型包括电压负反馈、电流负反馈和功率负反馈。
这些负反馈形式的作用是减小反相比例运算电路的放大倍数，从而增加电路的稳定性。
负反馈电路的作用
负反馈电路的作用：
负反馈电路是一种常用的电路技术，其作用是稳定和改善放大器的性能。
具体而言，负反馈电路可以实现以下几个方面的功能：
1. 提高放大器的稳定性：负反馈电路将放大器的输出信号与输入信号进行比较，
并对差异进行修正。
这样可以减少放大器的非线性失真、漂移和噪声等问题，从而提高放大器的稳定性。
2. 扩大放大器的带宽：负反馈电路可以通过减小放大器的增益来扩大放大器的
带宽。
这是因为放大器的增益与带宽之间存在一种权衡关系，通过适当选择反馈电路的参数，可以在放大器的增益和带宽之间取得平衡。
3. 提高放大器的线性度：负反馈电路可以减小放大器的非线性失真。
通过将一
部分输出信号反馈到输入端，可以校正放大器的非线性特性，使得输出信号更加接近输入信号，从而提高放大器的线性度。
4. 降低输出阻抗：负反馈电路可以降低放大器的输出阻抗，使得放大器能够更
好地适配负载。
通过将一部分输出信号反馈到输入端，可以有效地降低输出阻抗，提高放大器的输出能力。
总的来说，负反馈电路的作用是通过将一部分输出信号反馈到输入端，对放大器的性能进行修正和优化，从而达到稳定、线性、宽带和适配负载等目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种负反馈的作用1. 电压负反馈电压负反馈是指从放大器输出端取出输出信号电压的一部分（或全部）作为负反馈信号，也就说负反馈信号VF与输出电压VO成正比。
电压负反馈的特点是：电压负反馈能够稳定放大器的输出信号电压。
由于电压负反馈元件是并联在放大器输出端与地之间的，所以能够降低放大器的输出电压2. 电流负反馈电流负反馈是指从放大器输出端取出输出信号电流的一部分作为负反馈信号，换句话说：反馈信号VF与输出电流IO成正比。
电流负反馈的特点是：电流负反馈能够定放大器的输出信号电流。
由于电压负反馈元件是串联在放大器输出回路中的，所以提高了放大器的输出电阻。
3. 串联负反馈电压和电流负反馈都是针对放大器输出端而言的，指负反馈信号从放大器输出端的取出方式。
串联和并联负反馈则是针对放大器输入端而言的，指负反馈信号加到放大器输入端的方式。
串联负反馈网络取出的负反馈信号VF，同放大器的输入信号Vi以串联形式加到放大器的输入回路中的，这样的负反馈称为串联负反馈。
串联负反馈的特点是：串联负反馈右以降低放大器的电压放大倍数，稳定放大器的电压增益。
由于串联负反馈元件是串联在放大器输入回路中的，所以这种负反馈可以提高放大器的输入电阻。
4. 并联负反馈并联负反馈是指负反馈网络取出的负反馈信号VF，同放大大器的输入信号Vi以并联形式加到放大器的输入回路中，这样的负反馈称为并联负反馈。
并联负反馈的特点是：并联负反馈降低放大器的电流放大倍数，稳定放大器的电流增益。
由于并联负反馈元件是与放大器输入电阻相并联的，所以这种负反馈降低了放大器的输入电阻。
5. 负反馈电路种类负反馈电路在放大器的输出端和输入端之间，根据负反馈放大器输入端和输出端的不同组合形式，负反馈放大器共有下列四种电路：电压并联负反馈放大器电路；电压串联负反馈放大器电路；电流并联负反馈放大器电路；电流串联负反馈放大器电路；负反馈电路接在本级放大器输入和输出端之间时称为本级负反馈电路，当负反馈电路接在多级放大器之间时（在前级放大器输入端和后级放大器输出端之间），称为放大环路负反馈电路。
6. 负反馈信号前面是从结构上介绍负反馈电路，下面从参加负反馈的信号特征上介绍负反馈，根据参加负反馈的信号不同，分有下列几种：直流负反馈它是指参加负反馈的信号只有直流电流，没有交流电流。
直流负反馈的作用是稳定放大器的直流工作状态，放大器的直流工作稳定了，它的交流工作状态也就稳定了，所以直流负反馈的根本目的是稳定放大器的交流工作状态。
交流负反馈它是指参加负反馈的信号只有交流电流，没有直流电流。
交流负反馈的作用可以改善放大器的交流工作状态，从而可以改善放大器输出信号质量。
交流和直流双重负反馈在这种负反馈电路中，参加负反馈的信号是直流和交流，同时具有直流电和交流两种负反馈的作用。
高频信号负反馈它是指只有电路中的高频信号参加负反馈，低频信号则不参加负反馈。
同理，还有低频负反馈和某一频率信号进行负反馈的电路等。
电路中反馈类型的判断法1. 判断反馈的有无，找出反馈元件分析电路中有没有将输入回路与输出回路联系起来的反馈元件，如果有，就有反馈存在，否则，就没有反馈。
图1所示电路中，三极管V1的射极电阻RF1既在V1放大电路的输入回路，又在输出回路，所以RF1是V1级的反馈元件。
同理，RF4`RF5为V2级放大电路的反馈元件，而RF2`CF组成的支路一端与V2级的输出端相连。
另一端与V1级的输入回路相连，所以它是连接两级放大电路间的反馈元件，构成了级间反馈。
同理，RF3亦构成了级间反馈。
2. 判断反馈是正反馈还是负反馈判断反馈的级性，可运用瞬时级性法。
先在放大器的输入端设定输入信号为正，再依次沿信号传输途径，按相关点相位变化情况，标出各点对地的交流瞬时极性（标注时，极性相反的情况，只有共射极放大器的输入b极与输出c极，变压器的异名端，其他回路处。
若反馈信号注入电路的输入端，二者极性相同为正反馈，极性相反负反馈；若注入的是公共端，则二者极性相同为负反馈，极性相反为正反馈。
在图1 中，判断CF`RF2支路的反极性时，设V1的基极b1为正，则集电极c1为负—V2的b2极为负—集电极c2为正—RF2`CF为正—V1的射极e1为正，因为入是V1的公共端，因为RF2`CF引入的是负反馈（若RF2`CF 一端接的是V1的b极，则变为级间正反馈）；同理，判断RF3的性极时，b1为正—c1为负—b2为负e2为负—RF3为负—b1为负，所以RF3引入的为级间负反馈。
3. 判断是电压反馈还是电流反馈从放大电路反馈的支路中，在反馈信号的取样输入端判断。
方法：假想负载两端与电路端断开，如反馈网络输入端与放大器的输出端直接相连，为电压反馈；若与放大器的公共端相连，为电流反馈。
图1中，假想RL在图中“×”处断开，RF2`CF的构成的反馈支路与V2的输出端c极相连，所以是电压反馈；RF3`RF4接在V2的公共端，所以是电流反馈。
又如图2中，负载FL 在“×”处断开，反馈元件RF的信号输入端不与输出端相连而与公共端相连，因而是电流反馈。
4. 判断是串联反馈还是并联反馈从放大电路中，反馈信号注入到输入回路的情况来判断，若反馈信号注入到放大器的输入端，则为并联反馈；若反馈信号注入到入大器的公共端，则为串联反馈。
如图1中，RF2`CF支路与V1的发射极（公共端）相连，所以是串联反馈，RF3支路与V1的基极（输入端）相连，是并联负反馈；图2中RF与运放A的公共端相连，因而是串联反馈。
5. 判断是直流反馈还是交流反馈首先看反馈支路取出的信号是直流还是交流，或是交直流都有。
如图1中。
RF3支路的反馈信号取自RF5的上端，该点与地接有电容C3，旁路了RF5上端的交流信号，所以RF3为直流信号；其次看反馈支路中有无电容或电感元件。
如图1中，RF2`CF支路中CF 具有隔直作用，只有交流信号通过，所以是交流反馈；图2中，RF支路既有交流信号又有直流信号，所以是交流直流反馈。
综上所述，图1中，RF1为V1级的交直流电流串联负反馈，RF2`CF为级间交流电压串联负反馈，RF3为级间直流电流负反馈，RF4为V2级的交直流电流串联负反馈，RF5为V2级的直流电流串联负反馈；图2中，RF为交直流电流负反馈。
负反馈电路的种类和作用1. 电压负反馈电压负反馈是指从放大器输出端取出输出信号电压的一部分（或全部）作为负反馈信号，也就说负反馈信号VF与输出电压VO成正比。
电压负反馈的特点是：电压负反馈能够稳定放大器的输出信号电压。
由于电压负反馈元件是并联在放大器输出端与地之间的，所以能够降低放大器的输出电压2. 电流负反馈电流负反馈是指从放大器输出端取出输出信号电流的一部分作为负反馈信号，换句话说：反馈信号VF与输出电流IO成正比。
电流负反馈的特点是：电流负反馈能够定放大器的输出信号电流。
由于电压负反馈元件是串联在放大器输出回路中的，所以提高了放大器的输出电阻。
3. 串联负反馈电压和电流负反馈都是针对放大器输出端而言的，指负反馈信号从放大器输出端的取出方式。
串联和并联负反馈则是针对放大器输入端而言的，指负反馈信号加到放大器输入端的方式。
串联负反馈网络取出的负反馈信号VF，同放大器的输入信号Vi以串联形式加到放大器的输入回路中的，这样的负反馈称为串联负反馈。
串联负反馈的特点是：串联负反馈右以降低放大器的电压放大倍数，稳定放大器的电压增益。
由于串联负反馈元件是串联在放大器输入回路中的，所以这种负反馈可以提高放大器的输入电阻。
4. 并联负反馈并联负反馈是指负反馈网络取出的负反馈信号VF，同放大大器的输入信号Vi以并联形式加到放大器的输入回路中，这样的负反馈称为并联负反馈。
并联负反馈的特点是：并联负反馈降低放大器的电流放大倍数，稳定放大器的电流增益。
由于并联负反馈元件是与放大器输入电阻相并联的，所以这种负反馈降低了放大器的输入电阻。
5. 负反馈电路种类负反馈电路在放大器的输出端和输入端之间，根据负反馈放大器输入端和输出端的不同组合形式，负反馈放大器共有下列四种电路：电压并联负反馈放大器电路；电压串联负反馈放大器电路；电流并联负反馈放大器电路；电流串联负反馈放大器电路；负反馈电路接在本级放大器输入和输出端之间时称为本级负反馈电路，当负反馈电路接在多级放大器之间时（在前级放大器输入端和后级放大器输出端之间），称为放大环路负反馈电路。
6. 负反馈信号前面是从结构上介绍负反馈电路，下面从参加负反馈的信号特征上介绍负反馈，根据参加负反馈的信号不同，分有下列几种：直流负反馈它是指参加负反馈的信号只有直流电流，没有交流电流。
直流负反馈的作用是稳定放大器的直流工作状态，放大器的直流工作稳定了，它的交流工作状态也就稳定了，所以直流负反馈的根本目的是稳定放大器的交流工作状态。
交流负反馈它是指参加负反馈的信号只有交流电流，没有直流电流。
交流负反馈的作用可以改善放大器的交流工作状态，从而可以改善放大器输出信号质量。
交流和直流双重负反馈在这种负反馈电路中，参加负反馈的信号是直流和交流，同时具有直流电和交流两种负反馈的作用。
高频信号负反馈它是指只有电路中的高频信号参加负反馈，低频信号则不参加负反馈。
同理，还有低频负反馈和某一频率信号进行负反馈的电路等。
电路中反馈类型的判断法1. 判断反馈的有无，找出反馈元件分析电路中有没有将输入回路与输出回路联系起来的反馈元件，如果有，就有反馈存在，否则，就没有反馈。
图1所示电路中，三极管V1的射极电阻RF1既在V1放大电路的输入回路，又在输出回路，所以RF1是V1级的反馈元件。
同理，RF4`RF5为V2级放大电路的反馈元件，而RF2`CF组成的支路一端与V2级的输出端相连。
另一端与V1级的输入回路相连，所以它是连接两级放大电路间的反馈元件，构成了级间反馈。
同理，RF3亦构成了级间反馈。
2. 判断反馈是正反馈还是负反馈判断反馈的级性，可运用瞬时级性法。
先在放大器的输入端设定输入信号为正，再依次沿信号传输途径，按相关点相位变化情况，标出各点对地的交流瞬时极性（标注时，极性相反的情况，只有共射极放大器的输入b极与输出c极，变压器的异名端，其他回路处。
若反馈信号注入电路的输入端，二者极性相同为正反馈，极性相反负反馈；若注入的是公共端，则二者极性相同为负反馈，极性相反为正反馈。
在图1 中，判断CF`RF2支路的反极性时，设V1的基极b1为正，则集电极c1为负—V2的b2极为负—集电极c2为正—RF2`CF为正—V1的射极e1为正，因为入是V1的公共端，因为RF2`CF引入的是负反馈（若RF2`CF 一端接的是V1的b极，则变为级间正反馈）；同理，判断RF3的性极时，b1为正—c1为负—b2为负e2为负—RF3为负—b1为负，所以RF3引入的为级间负反馈。
