电缆载流量计算公式
电缆载流量

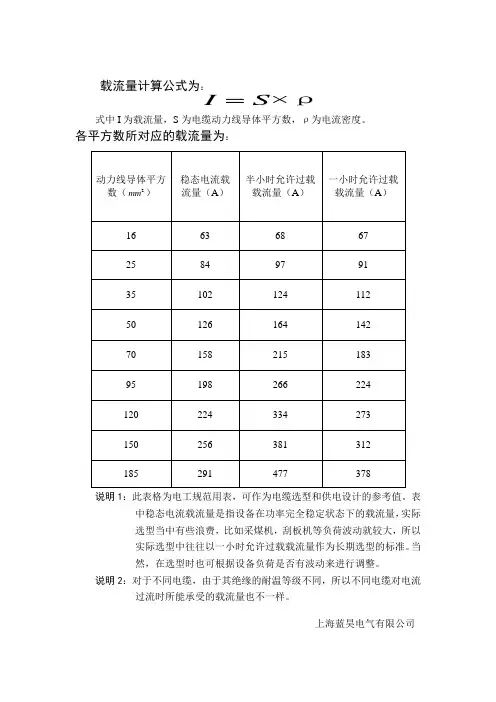

载流量计算公式为：
I S
ρ
×
式中I为载流量，S为电缆动力线导体平方数，ρ为电流密度。
各平方数所对应的载流量为：Array
说明1：此表格为电工规范用表，可作为电缆选型和供电设计的参考值。
表中稳态电流载流量是指设备在功率完全稳定状态下的载流量，实际
选型当中有些浪费，比如采煤机，刮板机等负荷波动就较大，所以
实际选型中往往以一小时允许过载载流量作为长期选型的标准。
当
然，在选型时也可根据设备负荷是否有波动来进行调整。
说明2：对于不同电缆，由于其绝缘的耐温等级不同，所以不同电缆对电流过流时所能承受的载流量也不一样。
上海蓝昊电气有限公司。
电缆电线的载流量计算口诀
电缆电线的载流量计算口诀
1.环境温度考虑法
根据不同环境温度下的载流量，可以使用下面的计算公式：
I = I_ref × K_T × K_C × K_P × K_A
其中，I为实际载流量，I_ref为参考载流量，K_T为温度系数，K_C 为拟合系数，K_P为土壤散热系数，K_A为海拔系数。
2.截面积法
I=K×S
其中，I为载流量，K为系数，取决于电线的材料和工作条件，S为电线的截面积。
3.电导率法
根据电线的电导率，可以采用以下公式计算载流量：
I=K'×G
其中，I为载流量，K'为系数，取决于电线的材料和工作条件，G为电线的电导率。
4.等效电流法
通过将电缆电线与等效电阻串联，求得等效电流，然后根据等效电流和电缆电线的长度、散热条件等参数得出实际载流量。
计算载流量时，应根据实际工况选择合适的计算方法，并结合电缆电线的特性参数进行计算，以确保电缆电线的安全运行。
此外，为了确保电缆电线的安全使用，还需要考虑以下因素：
-线路长度：较长的线路会引起电压降低，需要在计算载流量时考虑
这个因素。
-散热条件：电缆电线在不同的散热条件下，其载流量也会有所不同，因此需要对散热系数进行综合考虑。
总之，电缆电线的载流量计算过程较为复杂，需要综合考虑多个因素，并结合具体情况选择合适的计算方法。
在实际应用中，应参考相关的标准
和规范，确保电缆电线的安全运行。
电线电缆的载流量计算公式
电线电缆的载流量计算公式电线电缆是电力系统中不可或缺的一部分，它们承担着输送电能的重要任务。
在设计电力系统时，需要准确计算电线电缆的载流量，以确保其能够正常工作，不超载。
本文将介绍电线电缆的载流量计算公式及其相关知识。
一、电线电缆的载流量。
电线电缆的载流量指的是其能够承载的最大电流。
在正常工作情况下，电线电缆的载流量应大于等于实际通过的电流，以确保其安全可靠地工作。
因此，准确计算电线电缆的载流量是非常重要的。
二、电线电缆的载流量计算公式。
电线电缆的载流量计算公式通常采用以下公式进行计算：I = K S。
其中，I为电线电缆的载流量，单位为安培（A）；K为载流量系数；S为电线电缆的横截面积，单位为平方毫米（mm^2）。
载流量系数K是根据电线电缆的材质、敷设方式、环境温度等因素确定的，通常可以在电线电缆的技术资料中找到相应的数值。
电线电缆的横截面积S可以通过测量或查阅相关资料获得。
三、电线电缆的横截面积计算方法。
电线电缆的横截面积是计算载流量的重要参数，通常可以通过以下方法进行计算：1. 圆形导线的横截面积计算公式为，S = π r^2。
其中，S为横截面积，单位为平方毫米（mm^2）；π为圆周率，取3.14；r为导线的半径，单位为毫米（mm）。
2. 方形导线的横截面积计算公式为，S = a^2。
其中，S为横截面积，单位为平方毫米（mm^2）；a为导线的边长，单位为毫米（mm）。
3. 其他形状的导线可以根据其实际形状采用相应的计算方法进行计算。
四、电线电缆的载流量计算实例。
以一根铜导线为例，其横截面积为50平方毫米，载流量系数为0.8，则该铜导线的载流量计算公式为：I = 0.8 50 = 40（A）。
因此，该铜导线的载流量为40安培。
五、电线电缆的载流量计算注意事项。
在进行电线电缆的载流量计算时，需要注意以下几点：1. 考虑电线电缆的环境温度，因为环境温度会影响电线电缆的载流量系数。
2. 考虑电线电缆的敷设方式，不同的敷设方式会对载流量产生影响。
电缆及电线的电流计算公式
.电缆及电线的电流计算公式1、电线的载流量是这样计算的：关于 1.5、2.5、 4、6、10mm2 的导线可将其截面积数乘以 5 倍。
关于 16、25mm2的导线可将其截面积数乘以 4 倍。
关于 35、50mm2的导线可将其截面积数乘以 3 倍。
关于 70、95mm2 的导线可将其截面积数乘以 2.5倍。
关于 120、150、185mm2的导线可将其截面积数乘以 2 倍。
看你的开关是多少安的用上边的工式反算一下就能够了。
2、二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各样绝缘线 (橡皮和塑料绝缘线 )的载流量 (安全电流 )不是直接指出，而是“截面乘上必定的倍数”来表示，经过默算而得。
由表 5 3 能够看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9 倍。
如 2．5mm’导线，载流量为 2．5×9＝22．5(A)。
从 4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即 4×8、 6× 7、10×6、16×5、25×4。
.“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的 3．5 倍，即 35×3．5＝122．5(A)。
从 50mm’及以上的导线，其载流量与截面数之间的倍数关系变成两个两个线号成一组，倍数挨次减 0．5。
即 50、70mm’导线的载流量为截面数的 3 倍；95、120mm”导线载流量是其截面积数的2．5 倍，挨次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度 25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长久高于 25℃的地域，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

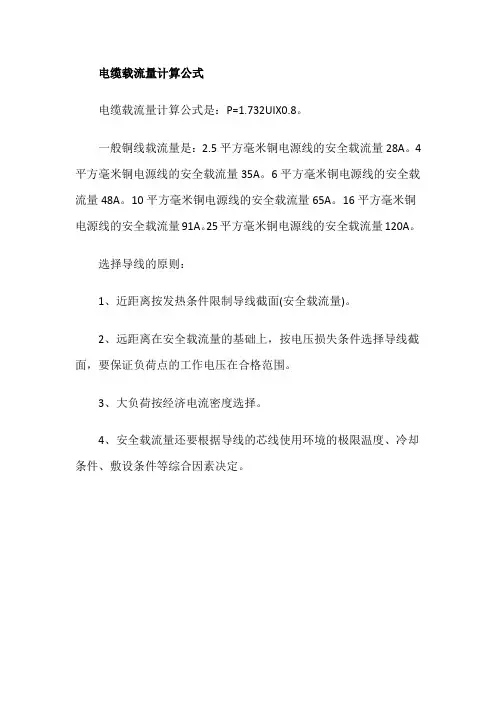

电缆载流量计算公式
电缆载流量计算公式
电缆载流量计算公式是：P=1.732UIX0.8。
一般铜线载流量是：2.5平方毫米铜电源线的安全载流量28A。
4平方毫米铜电源线的安全载流量35A。
6平方毫米铜电源线的安全载流量48A。
10平方毫米铜电源线的安全载流量65A。
16平方毫米铜电源线的安全载流量91A。
25平方毫米铜电源线的安全载流量120A。
选择导线的原则：
1、近距离按发热条件限制导线截面(安全载流量)。
2、远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围。
3、大负荷按经济电流密度选择。
4、安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
电缆载流量计算公式
电缆的载流量估算口诀：之蔡仲巾千创作二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(平安电流)不是直接指出，而是“截面乘上一定的倍数”来暗示，通过心算而得。
可以看出：倍数随截面的增大而减校“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4m m’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变成两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
电力电缆载流量的计算
电力电缆载流量的计算首先，我们需要了解电缆的基本参数，例如电缆的截面积、导体材料和环境温度。
这些参数将直接影响电力电缆的功率输送能力。
电缆截面积通常以平方毫米（mm²）为单位表示，导体材料决定了电缆的导电性能，而环境温度则影响了电缆的散热能力。
其次，我们需要知道电缆的额定电流（也称为安全电流）和额定电压。
额定电流是指电缆能够承受的连续工作电流，而额定电压则是指电缆能够承受的最高电压。
这两个参数通常在电缆的技术规格中有详细说明。
电缆载流量的计算可以根据以下两种方法进行。
方法一：基于电缆截面积和电缆材料的标准载流量公式一般情况下，电力电缆的载流量公式如下：I = K·sqrt(S/A)其中，I为电缆的载流量，单位是安培（A）；K为一个系数，与电缆的材料和环境温度有关；S为电缆的截面积，单位是平方毫米（mm²）；A为电缆的导体材料的标称导体面积，单位是平方毫米（mm²）。
此公式是根据电缆传导能力的基本原理推导而来的，可以较为准确地估计电缆的载流量。
具体的K值可以从电缆的技术规格表中查找。
方法二：基于导线温升的载流量计算这种方法通过计算电缆导线的温升来确定电缆的载流量。
通常，电导率对于电缆的导线材料是已知的，因此可以根据导线材料的电导率和截面积计算电阻。
然后，根据电流通过导线时产生的功率损耗和导线的热容量，可以计算导线的温升。
最后，根据电缆的环境温度和导线的最大温升限制，可以确定电缆的载流量。
综上所述，电力电缆载流量的计算方法有多种，包括基于电缆截面积和电缆材料的标准载流量公式，以及基于导线温升的计算方法。
在实际工程中，可以根据具体情况选择适用的计算方法，并结合相关规范和标准进行计算，以确保电缆的安全运行。
电缆载流量计算公式
电缆的载流量预算口诀：之五兆芳芳创作
二点五下乘以九，往上减一顺号走.
三十五乘三点五，双双成组减点五.
条件有变加折算，低温九折铜升级.
穿管根数二三四，八七六折满载流.
说明：
(1)本节口诀对各类绝缘线(橡皮和塑料绝缘线)的载流量(平安电流)不是直接指出，而是“截面乘上一定的倍数”来暗示，通过心算而得.可以看出：倍数随截面的增大而减校“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各类截面铝芯绝缘线，其载流量约为截面数的9倍.如2．5mm’导线，载流量为2．5×9＝22．5(A).从4m m’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4.
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A).从50mm’及以上的导线，其载流量与截面数之间的倍数关系变成两个两个线号成一组，倍数依次减0．5.即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推.
“条件有变加折算，低温九折铜升级”.上述口诀是铝芯绝缘线、明敷在情况温度25℃的条件下而定的.若铝芯绝缘线明
敷在情况温度长期高于25℃的地区，导线载流量可按上述口诀计较办法算出，然后再打九折便可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀办法算出比铝线加大一个线号的载流量.如16mm’铜线的载流量，可按25mm2铝线计较.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆载流量计算公式 SANY GROUP system office room 【SANYUA16H-
电缆的载流量估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
可以看出：倍数随截面的增大而减校
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝
线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
