经典案例：QoS实现交换机带宽控制-QOS
QoS限速的一个实例
实验 QoS限速实验名称：QoS限速。
实验目的：掌握QoS限速的配置步骤，理解QoS的概念。
技术原理：QoS定义规则类与ACL相关联，ACL指定子网或主机，再在规则类的基础上定义策略类，限制此子网或主机上行的端口流量（入端口流量）。
实现功能：配置QoS应用在端口上限制流量。
实验设备：S2126一台，PC三台，3Cdaemon软件一套，CuteFTP软件一套。
实验拓朴：实验步骤：1. 配置交换机S2126：Switch>enableSwitch# configureSwitch(config)# ip access-list standard 101Switch(config-std-nacl)# permit host 192.168.10.2 //定义要限速的IPSwitch(config-std-nacl)# exitSwitch(config)# class-map xiansu101 //创建规则类，名字为xiansu101 Switch(config-cmap)# match access-group 101 //匹配IP地址Switch(config-cmap)# exitSwitch(config)#policy-map xiansu //创建策略类，名字为xiansuSwitch(config-pmap)# class xiansu101 //符合class xiansu101Switch(config-pmap-c)# police 1000000 65536 exceed-action drop //限速值为1Mbps，猝发流量65536byte，超出限制带宽部分的报文丢弃。
Switch(config-pmap-c)# endSwitch(config)# int fa 0/1 //进入接口Switch(config-if)#mls qos trust cos //启用QoSSwitch(config-if)# service-policy input xiansu //将该限速策略应用在这个接口上2. 将PC1的IP地址设置为：192.168.10.2/24，并安装3CDaemon软件，搭建FTP服务器，指定文件夹，创建访问账号及密码。

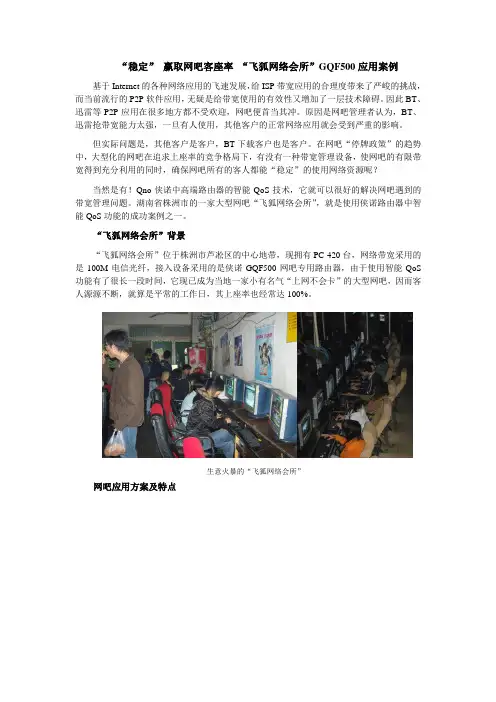

智能QoS 大型网吧带宽优化应用案例
“稳定”赢取网吧客座率“飞狐网络会所”GQF500应用案例基于Internet的各种网络应用的飞速发展，给ISP带宽应用的合理度带来了严峻的挑战，而当前流行的P2P软件应用，无疑是给带宽使用的有效性又增加了一层技术障碍。
因此BT、迅雷等P2P应用在很多地方都不受欢迎，网吧便首当其冲。
原因是网吧管理者认为，BT、迅雷抢带宽能力太强，一旦有人使用，其他客户的正常网络应用就会受到严重的影响。
但实际问题是，其他客户是客户，BT下载客户也是客户。
在网吧“停牌政策”的趋势中，大型化的网吧在追求上座率的竞争格局下，有没有一种带宽管理设备，使网吧的有限带宽得到充分利用的同时，确保网吧所有的客人都能“稳定”的使用网络资源呢？当然是有！Qno侠诺中高端路由器的智能QoS技术，它就可以很好的解决网吧遇到的带宽管理问题。
湖南省株洲市的一家大型网吧“飞狐网络会所”，就是使用侠诺路由器中智能QoS功能的成功案例之一。
“飞狐网络会所”背景“飞狐网络会所”位于株洲市芦凇区的中心地带，现拥有PC 420台，网络带宽采用的是100M电信光纤，接入设备采用的是侠诺GQF500网吧专用路由器，由于使用智能QoS 功能有了很长一段时间，它现已成为当地一家小有名气“上网不会卡”的大型网吧，因而客人源源不断，就算是平常的工作日，其上座率也经常达100%。
生意火暴的“飞狐网络会所”网吧应用方案及特点“飞狐网络会所”方案拓扑图其网管丰剑先生介绍，在网吧建立之初，就考虑到了420台PC所形成的复杂网络环境、客人的多种应用需求两个因素，因此就希望有一台性能稳定、功能强大的网络接入设备。
在使用其他品牌路有器一段上后，发现并不能完全满足网吧的所有需求。
2006年下半年，“飞狐网络会所”在选择了GQF500后，实施了以“稳定、安全”两个要素为总体应用需求的网络架构方案。
●智能QoS、虚拟绕径功能确保稳定的网络环境对于大型3D网络游戏、视频聊天、在线影音播放、BT及P2P技术应用等产生的大量上传下载活动，会造成严重的网络拥塞，这个时候GQF500智能QoS功能就突显了它的管控价值。
防火墙QoS配置示例
第二步---指定接口带宽 第二步---指定接口带宽
接口默带宽为物理最高支持带宽而非ISP承诺带宽，用户需根据实际带宽 值指定接口上/下行带宽。
2
更改接口带宽为真实带宽
1
3
第三步---开启应用识别 第三步---开启应用识别
防火墙默认不对带*号服务做应用层识别，如需对BT、xunlei等应用做基 于应用的QoS控制，需要开启外网安全域 外网安全域的应用识别功能 外网安全域
IP QoS示例 QoS示例
用户环境描述： • 出口带宽50Mbps，外网为eth0/1 接口 • 内网连接两个网段： 172.16.1.0/24和192.168.1.0/24
Untrust Zone
出口带宽50M
eth0/1
用户需求描述： • 172.16.1.1-172.16.1.100需限制器 下载带宽为500K/IP，如出口带宽 空闲时可最高到5M/IP，上传不 做限制 • 192.168.1.0/24网段中每IP下载 300K，上传整个网段共享10M
第二步---指定接口带宽 第二步---指定接口带宽
接口默带宽为物理最高支持带宽而非ISP承诺带宽，用户需根据实际带宽 值指定接口上/下行带宽。 如需使用弹性QoS功能，需点击开启弹性QoS全局配置
3
开启弹性QoS全局配置 全局配置 开启弹性
2
更改接口带宽为真实带宽
1 4
第二步---配置IP QoS策略 第二步---配置IP QoS策略
绑定外网接口 选择应用类型
2
保障上行带宽
1
3
第四步---配置应用QoS策略（续） 第四步---配置应用QoS策略（续）
HTTP和SMTP应用下行保障20M
规则名称
网络协议中的QoS技术与实现
网络协议中的QoS技术与实现在当今高度互联的世界中，网络已经成为我们生活的一部分。
我们每天都会使用网络进行各种活动，如浏览网页、发送电子邮件、观看视频和玩在线游戏等。
然而，网络的性能和效率却受到诸多因素的影响，如带宽、延迟和丢包率等。
为了提高网络的性能和用户体验，网络协议中引入了QoS（Quality of Service）技术。
QoS技术旨在确保网络传输的稳定性、可靠性和及时性，以实现不同应用对网络服务质量的要求。
一、QoS的概念和原则QoS是一个综合性的概念，它包括带宽控制、流量控制、拥塞控制、优先级和服务质量保证等多个方面。
其基本原则是通过合理的资源管理和流量控制来保证网络传输的各种要求。
1. 带宽控制：通过限制网络上不同应用的带宽使用，确保网络资源的公平分配。
例如，对于实时视频应用，可以分配较高的带宽，而对于普通文件传输，则可以分配较低的带宽。
2. 流量控制：对网络上的数据流进行调度和管理，以避免拥塞和数据丢失。
通过设置流量限制和优先级规则，可以确保网络上数据的有序传输。
3. 拥塞控制：监测网络的流量情况，及时发现拥塞，并采取适当的措施来减轻拥塞。
拥塞控制可以通过动态调整数据传输速率、分析网络拥塞点和排队管理来实现。
4. 优先级：根据不同应用对网络服务质量的需求，将网络流量划分为不同的优先级。
例如，对于实时的语音通话，可以将其设为最高优先级，以确保语音的实时传输。
5. 服务质量保证：通过对网络链路、路由和传输协议的优化，提供可靠的服务质量保证。
例如，通过使用差错纠正代码和重传机制来保证数据的完整性和可靠性。
二、QoS的实现技术1. 分组调度：通过对网络数据包进行调度和排序，确保高优先级数据包的优先传输。
常用的调度算法包括最小带宽优先（Minimum Bandwidth Priority）、最小延迟优先（Minimum Delay Priority）和最小丢包优先（Minimum Loss Priority）等。
网络规划设计中的QoS策略与带宽控制(十)
在网络规划设计中，QoS (Quality of Service) 策略和带宽控制是两个关键概念。
QoS策略旨在优化网络性能，提供用户所需的服务质量。
带宽控制则是为了在网络拥堵情况下，保证网络的可用性和公平性。
首先，QoS策略是网络规划设计中不可或缺的一部分。
随着互联网的快速发展，网络中承载的数据量也在急速增加。
为了满足用户对网络带宽和延迟的不断增长的需求，网络规划设计需要考虑采用QoS策略来保证网络的服务质量。
QoS策略通过对不同类型的流量进行分类和优先级标记，确保关键应用如视频会议、云计算等具有高优先级，避免被其他非关键应用如电子邮件、网页浏览等占用大量带宽导致的延时增加。
通过实施QoS策略，网络规划设计可以从根本上提高用户体验，提供稳定流畅的网络服务。
其次，带宽控制在网络规划设计中也发挥重要作用。
在现代网络中，流量突发性和多样性特点明显，很容易导致网络拥堵。
而网络拥堵会导致延迟增加、数据丢失等问题，严重影响用户体验和网络性能。
带宽控制正是为了应对这一问题，确保网络在拥堵情况下依然能够提供稳定可靠的服务。
带宽控制通过限制特定应用、用户或网络区域的带宽使用量，从而保证网络的可用性和公平性。
例如，可以给关键应用分配更多带宽，确保其稳定运行，而对于非关键应用，则可以限制其带宽使用，避免过度占用网络资源。
在QoS策略和带宽控制的实施过程中，网络规划设计需要充分考虑不同应用、用户和区域的需求差异。
不同类型的应用对网络性能的要求有所不同，如实时应用对延迟和丢包率要求较高，而非实时应用则对带宽要求较高。
用户也有不同的使用习惯和需求，一些用户可能更注重网络的稳定性和可用性，而另一些则更关注网络的延迟和带宽。
此外，不同区域网络的拓扑结构和资源分布也会对QoS策略和带宽控制产生影响。
网络规划设计需要综合考虑这些因素，并根据实际情况做出相应的决策，以达到最佳的网络性能和用户体验。
综上所述，网络规划设计中的QoS策略和带宽控制是至关重要的。
局域网组建如何实现网络QoS(服务质量)
局域网组建如何实现网络QoS（服务质量）在当前数字化时代，局域网的技术和应用已经成为现代生活和商业活动中不可或缺的一部分。
然而，在面对大量网络流量时，保证网络服务质量（QoS）成为局域网组建中的一个重要挑战。
本文将探讨如何实现网络QoS，确保在局域网中获得稳定和高质量的网络连接。
一、理解网络QoS在深入研究如何实现网络QoS之前，首先需要理解什么是网络QoS。
网络QoS是指通过各种技术和方法，在网络上提供符合用户需求的稳定的带宽、低延迟和高可用性的服务。
其目的是提供良好的网络连接体验，确保网络应用和服务的顺畅运行。
二、基本原则实现网络QoS需要遵循一些基本原则，以确保网络连接的稳定性和高质量：1. 流量分类与标记：将不同类型的网络流量进行分类，并为其打上不同的标记，以便在后续的处理中进行区分和优先级管理。
2. 带宽管理与分配：通过带宽管理技术，对网络流量进行控制和分配，以确保每个流量类型都能得到适当的带宽资源。
3. 延迟和排队管理：通过合理的排队算法和延迟管理，确保重要的网络流量能够优先处理，避免出现严重的延迟问题。
4. 故障隔离和恢复：建立冗余路径和故障隔离机制，以便在网络出现故障时能够快速恢复，并保持最小的服务中断时间。
三、实现技术和方法为了实现网络QoS，可以采用以下技术和方法：1. 仪表板和监控系统：通过使用仪表板和监控系统，管理员可以实时监测网络性能和流量情况，并作出相应的调整。
2. VLAN（虚拟局域网）：使用VLAN可以将不同类型的流量隔离在不同的虚拟网络中，以避免不同类型的流量之间互相干扰。
3. QoS策略和规则：设定适当的QoS策略和规则，根据流量类型和优先级进行管理和调整。
可以通过限制带宽、设定延迟阈值等方式来实现。
4. 数据包分析和过滤：通过对网络数据包进行分析和过滤，可以定位和隔离网络中的问题，并对其进行优化。
5. 数据压缩和加速：使用数据压缩和加速技术，可以减少网络流量的传输时间和带宽占用，从而提高网络的QoS。
QoS技术详解及实例
一般来说，基于存储转发机制的Internet(Ipv4标准)只为用户提供了“尽力而为(best-effort)”的服务，不能保证数据包传输的实时性、完整性以及到达的顺序性，不能保证服务的质量，所以主要应用在文件传送和电子邮件服务。
随着Internet的飞速发展，人们对于在Internet上传输分布式多媒体应用的需求越来越大，一般说来，用户对不同的分布式多媒体应用有着不同的服务质量要求，这就要求网络应能根据用户的要求分配和调度资源，因此，传统的所采用的“尽力而为”转发机制，已经不能满足用户的要求。
QoS的英文全称为"Quality of Service"，中文名为"服务质量"。
QoS是网络的一种安全机制, 是用来解决网络延迟和阻塞等问题的一种技术。
对于网络业务，服务质量包括传输的带宽、传送的时延、数据的丢包率等。
在网络中可以通过保证传输的带宽、降低传送的时延、降低数据的丢包率以及时延抖动等措施来提高服务质量。
通常 QoS 提供以下三种服务模型：Best-Effort service（尽力而为服务模型）Integrated service（综合服务模型，简称Int-Serv）Differentiated service（区分服务模型，简称Diff-Serv）1. Best-Effort 服务模型Best-Effort 是一个单一的服务模型，也是最简单的服务模型。
对Best-Effort 服务模型，网络尽最大的可能性来发送报文。
但对时延、可靠性等性能不提供任何保证。
Best-Effort 服务模型是网络的缺省服务模型，通过FIFO 队列来实现。
它适用于绝大多数网络应用，如FTP、E-Mail等。
2. Int-Serv 服务模型Int-Serv 是一个综合服务模型，它可以满足多种QoS需求。
该模型使用资源预留协议（RSVP），RSVP 运行在从源端到目的端的每个设备上，可以监视每个流，以防止其消耗资源过多。
ciscoqos限速的方法步骤详解
cisco qos限速的方法步骤详解思科cisco路由交换是所有设备中小编觉得最难的。
不少网友都不知道Cisco交换机下，该如何进行QOS限速配置。
其实步骤并不难，下面店铺给大家介绍一下具体操作办法，供大家参考!cisco qos 限速实例1：思科交换机上QOS限速问题用于交换机上对专线用户的带宽进行控制，交换机平时都是10/100/1000、三种速率的，对于其它的速率需要进行QOS进行限速，也可以对一些端口进行限制，做策略，对一些端口进行限制。
一、网络说明user1_PC1接在Cisco3560 F0/1上，速率为1M;ip_add 192.168.1.1/24user2_PC2接在Cisco3560 F0/2上，速率为2M;ip_add 192.168.2.1/24Cisco3560的G0/1为出口,或级联端口。
二、详细配置过程注：每个接口每个方向只支持一个策略;一个策略可以用于多个接口。
因此所有PC的下载速率的限制都应该定义在同一个策略(在本例子当中为policy-map user-down)，而PC不同速率的区分是在Class-map分别定义。
1、在交换机上启动QOSSwitch(config)#mls qos //在交换机上启动QOS2、分别定义PC1(192.168.1.1)和PC2(192.168.2.1)访问控制列表Switch(config)#access-list 1 permit 192.168.1.0 0.0.0.255 //控制pc1上行流量Switch(config)#access-list 101 permit any 192.168.1.0 0.0.0.255 //控制pc1下行流量Switch(config)#access-list 2 permit 192.168.1.2 0 0.0.0.255 //控制pc2上行流量Switch(config)#access-list 102 permit any 192.168.2.1 0.0.0.255 //控制pc2下行流量3、定义类，并和上面定义的访问控制列表绑定Switch(config)# class-map user1-up //定义PC1上行的类，并绑定访问列表1Switch(config-cmap)# match access-group 1Switch(config-cmap)# exitSwitch(config)# class-map user2-upSwitch(config-cmap)# match access-group 2 //定义PC2上行的类，并绑定访问列表2Switch(config-cmap)# exitSwitch(config)# class-map user1-downSwitch(config-cmap)# match access-group 101 //定义PC1下行的类，并绑定访问列表101Switch(config-cmap)# exitSwitch(config)# class-map user2-downSwitch(config-cmap)# match access-group 102 //定义PC2下行的类，并绑定访问列表102Switch(config-cmap)# exit4、定义策略，把上面定义的类绑定到该策略Switch(config)# policy-map user1-up //定义PC1上行的速率为1M,超过的丢弃Switch(config-pmap)# class user1-upSwitch(config-pmap-c)# trust dscpSwitch(config-pmap-c)# police 1000000 1000000 exceed-action dropSwitch(config)# policy-map user2-up //定义PC2上行的速率为2M ，超过丢弃Switch(config-pmap)# class user2-upSwitch(config-pmap-c)# trust dscpSwitch(config-pmap-c)# police 2000000 2000000 exceed-action dropSwitch(config)# policy-map user-downSwitch(config-pmap)# class user1-downSwitch(config-pmap-c)# trust dscpSwitch(config-pmap-c)# police 1000000 1000000 exceed-action dropSwitch(config-pmap-c)# exitSwitch(config-pmap)# class user2-downSwitch(config-pmap-c)# trust dscpSwitch(config-pmap-c)# police 2000000 2000000 exceed-action dropSwitch(config-pmap-c)# exit5、在接口上运用策略Switch(config)# interface f0/1Switch(config-if)# service-policy input user1-upSwitch(config)# interface f0/2Switch(config-if)# service-policy input user2-upSwitch(config)# interface g0/1Switch(config-if)# service-policy input user-down实例2：限制BT下载的QOS配置实例一、找出BT程序开放的连接端口，默认为6881至6889.二、将局域网内经常拉BT的IP统计出来，建立扩展访问列表如下：Extended IP access list btdownloadpermit tcp any host 192.168.1.120 range 6881 6889permit tcp any host 192.168.1.135 range 6881 6889permit tcp any host 192.168.1.146 range 6881 6889permit tcp any host 192.168.1.159 range 6881 6889permit tcp any host 192.168.1.211 range 6881 6889permit tcp any host 192.168.1.223 range 6881 6889三、建立class-map class_btCisco(config)#class-map class_btCisco(config-cmap)#match access-group name btdownload四、建立policy-map qos_bt 进行速率限制Cisco(config)#policy-map qos_btCisco(config-pmap)#class class_btCisco(config-pmap-c)#police 5000000 8000 exceed-action drop五、QOS配置完毕了，不过在将QOS应用到端口前，要搞清楚一个概念，QOS机制不能与flowcontrol(流控制)功能共存在同一个端口上。
