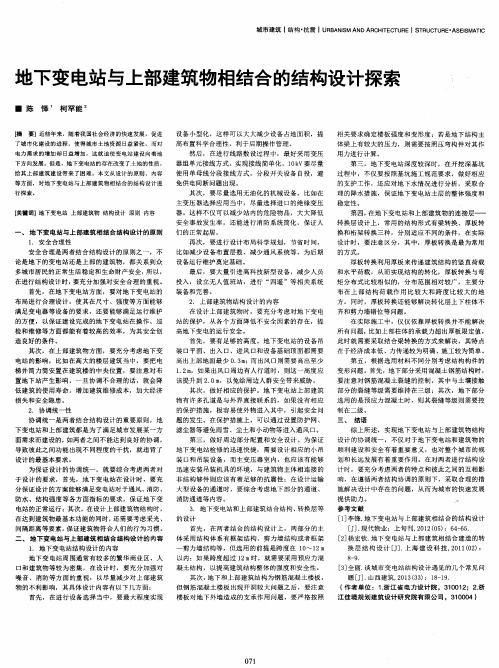

地下变电站与上部建筑物相结合的结构设计探索

第三，地下变电站深度较深时，在开挖深基坑
过程中，不仅要按照基坑施工规范要求，做好相应的支护工作，还应对地下水情况进行分析，采取合理的降水措施，保证地下变电站土层的整体强度和
行探索。
器组单元接线方式，实现接线简单化，１Ｏｋｖ要尽量使用单母线分段接线方式，分段开关设备自投，避免供电间断问题出现。
其次，要尽量选用无油化的机械设备，比如在主变压器选择应用当中，尽量选择进口的绝缘变压
站的保护，从各个方面降低不安全因素的存在，提高地下变电的运行安全。
所有问题，比如上部柱体的承载力超出厚板限定值，
造良好的条件。其次，在上部建筑物方面，要充分考虑地下变
电站的影响，比如在高大的楼层建筑当中，要把电
换和桁架转换三种，分别适应不同的条件，在实际
设计时，要注意区分，其中，厚板转换是最为常用
一
、
地下变电站与上部建筑相结合结构设计的原则
１．安全合理性
安全合理是两者结合结构设计的原则之一，不论是地下的变电站还是上部的建筑物，都关系到众多城市居民的正常生活稳定和生命财产安全，所以，

高层住宅地下供电施工设计方案

高层住宅地下供电施工设计方案一、前言高层住宅地下供电施工设计方案旨在确保住宅楼地下供电系统的安全可靠运行。

本文将从电源引入、供电线路布置、设备选型和安装方式等方面进行详细论述，以保证施工设计方案的合理性和工程的可实施性。

二、电源引入设计1. 电源引入节点选择在设计地下供电系统时，需要选择电源引入节点，以确保供电的可靠性和效率。

建议在高层住宅的电力配电室设置电源引入节点，确保电力供应的稳定可靠。

2. 配电室设计（1）选择合适的配电室位置，使电源引入与住宅楼电力配电室尽量靠近，减少线损和能耗。

（2）配电室的面积应根据住宅楼的需求进行合理规划，确保配电设备的布置与日常维护的便捷性。

三、供电线路布置设计1. 线路布置原则（1）低压线路与高压线路要保持一定的距离，避免相互干扰。

（2）线路穿越地下停车场时，要采取防水措施，确保供电线路的安全运行。

（3）线路穿越住宅楼主体结构时，要保证线路的可靠性，避免对结构造成破坏。

2. 线路敷设方式（1）采用埋地方式进行线路敷设，保护线路免受外力破坏。

（2）线路采用敷设在电缆槽内的方式，使其与其他设备和管道有一定的隔离。

四、设备选型和安装方式1. 设备选型根据住宅楼的电力需求，选择合适的配电设备，如变压器、开关柜等。

设备的选型应满足安全可靠、节能环保的要求，并具备足够的功率容量。

2. 安装方式（1）设备安装应遵循相关安全规范和施工要求，确保设备安装牢固可靠。

（2）设备与线路之间应保持一定的距离，以避免相互干扰和短路等安全隐患。

五、施工安全措施1. 安全教育培训施工前，要对施工人员进行地下供电施工安全操作规程的培训，使其了解相关安全要求和操作规范。

2. 安全防护施工现场应设置明显的安全警示标识，配备必要的安全防护设施，确保施工人员的人身安全。

3. 安全巡查在施工过程中，要定期进行安全巡查，及时发现并处理施工现场的安全隐患。

六、质量控制1. 工程验收在施工结束后，要严格按照设计要求进行工程验收，确保工程质量符合相关标准和规范。

变电站多层装配式建筑结构分析

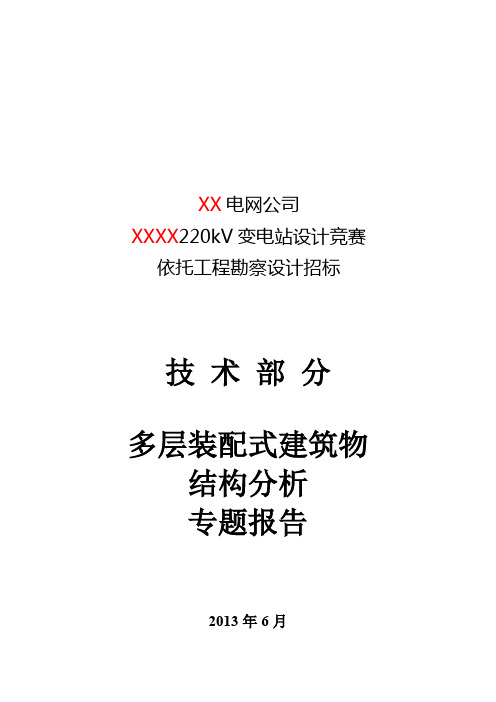

XX电网公司XXXX220kV变电站设计竞赛依托工程勘察设计招标技术部分多层装配式建筑物结构分析专题报告2013年6月摘要变电站的建筑物的结构布置取决于设备平面布置、设备安装运输等因素。

对于装配式的钢结构厂房来说，合理的结构布置以及梁、柱截面的选型都会对建筑物的可靠性、造价等产生重要影响。

本专题对工程中柱间距以及梁柱的选型进行了对比分析，确定5米宽度为多层装配式建筑物最佳柱间距，在框架梁的选择上摒弃了传统的H型钢梁和箱型梁，而采用波形钢腹板PC组合梁，有效降低梁高1/3左右，从而降低了建筑物的层高，节约了工程造价。

目录第一章结构布置 (1)第二章柱截面的选择 (2)第三章梁截面的选择 (2)3.1 波纹钢腹板PC组合梁介绍 (3)3.2 国内外研究现状 (6)3.2.1波纹腹板梁抗弯研究 (7)3.2.2关于波纹钢腹板承载能力研究 (7)3.2.3对波纹钢腹板PC梁实桥的设计、施工研究 (8)3.3 本项目中的应用计算 (10)第四章地基处理 (14)第五章建筑物抗震设计及构造 (15)5.1 设计依据 (15)5.1.1设计荷载 (15)5.1.2 材料属性 (15)5.1.3 螺栓及锚栓 (15)5.1.4 焊接材料 (16)5.1.5 预埋件 (16)5.1.6 防火涂料 (16)5.2 抗震构造 (16)5.3 计算要点 (20)5.4 计算结果 (21)5.4.1 结构变形 (21)5.4.2 结构内力 (21)5.4.3 支座反力 (21)5.4.4 结构布置 (21)小结 (21)第一章结构布置变电站建筑物的平面布置取决于电气设备的布置，以及设备运输、检修通道等因素，框架的跨度根据电气设备的尺寸加上合理的通道，基本上是一个定值。

在用材相同的情况下，如何合理地布置柱间距以及梁柱的截面形式对建筑物的用钢量起决定性的作用，从而影响建筑的造价。

表1-1以本次设计中的110kV GIS配电装置楼为例通过柱间距的变化对建筑的梁柱钢材用量进行分析比较。

地下变电室工程施工设计方案

地下变电室工程施工设计方案一、前言地下变电室，是指安装变电设备或电力设施的建筑物或者结构物，通常位于地下，以减少占地面积、美化城市景观并提供更好的安全性。

在施工过程中，需要充分考虑建筑物的结构设计、构造设计、材料选用等重要因素。

二、建筑物设计1. 结构设计地下变电室结构设计要求尽可能小化建筑物占地面积，确保机房结构牢固且紧凑。

具体实施建议如下：（1）采用框架结构或框架剪力墙+屋面板式结构，使机房内部空间结构紧凑，最小化占地面积。

（2）在机房周围设置有效的防护结构，降低机房地基的影响。

（3）设备房的特殊制作及安装，应当考虑大型设备和重型设备的安装和使用，尽量避免振动。

2. 应力设计地下变电室相关工程需满足机房地下结构的稳定性和承载能力，以确保建筑物安全。

实施方法与建议如下：（1）选择优质材料，确保机房结构承载能力和地下结构的稳定性。

（2）在机房下挖空之前，要做好地基的修整和加固，以保证机房在开挖工程中尽量小的收缩和位移。

（3）多次检查机房的整体结构，以便发现任何可能影响机房结构稳定性和承载能力的相关问题。

三、机房设备安装设计1. 门窗设计地下机房的门和窗的设计应当考虑安全和空气的循环，保证机房内外通风的效果和安全性。

（1）机房外门必须向外开，以避免在紧急情况下门被挡住，导致无法逃生。

（2）机房内门必须向内开，以避免机器人无法进出，而造成损失。

（3）门窗应该配备防火、防盗、隔音、保温等多种功能，符合国家的相关标准。

2. 照明设计地下机房的亮度应当达到国家相关标准，以确保高效的施工过程和安全性。

（1）在机房内部和外部，应当安装照明设备，以保证亮度和安全性。

（2）机房内部应当设立开关控制电灯的主面板，方便工作人员开关灯光。

（3）机房内应注重可控制和可调节的照明，以便适应不同的工作需要。

四、电缆排布设计地下变电室的电缆排布要求合理，以确保设备间通信正常、设备运行无障碍、检修方便。

具体路线设计如下：（1）首先制定电力滑线计划及电力开关位置，然后根据要求安排相应的覆盖范围以及是否需要添加联通绑线。

探讨变电站在土建结构设计的方案处理

探讨变电站在土建结构设计的方案处理变电站是电能输配电的重要设施，也是现代电力系统中的重要组成部分。

作为一种重要的基础设施，变电站的土建结构设计方案应考虑多个方面的因素，例如地形、土质、地震风险、建设成本等。

本文将就变电站建设过程中的土建结构设计方案的相关问题进行探讨。

一、结构设计的基本原则首先，变电站的土建结构设计应遵循基本取向和基本原则。

其一，基础设计应遵循承载强度和稳定性原则。

其二，楼板和屋顶应遵循强度、刚度和稳定性原则。

其三，建筑设计应遵循材料节省、强度合理、平面布局和空间美观等原则。

二、基础设计的相关问题变电站基础设计要考虑地质勘探、荷载特性、土质的不同变化等方面因素。

地质勘探将用于确定变电站的土质类型和基础设计参数。

同时，在设计变电站基础时，还要考虑各种荷载组合的强度效应，例如风压、冰荷载、地震等。

为了满足地震的安全需求，应在基础设计中考虑土壤地震位移、变形和承载力的要求。

三、建筑结构体系建筑结构体系是变电站土建结构设计的关键点。

适当的结构体系能有效减小地震力和风力在变电站中的影响，降低连续墙和裂缝的可能性。

建筑结构的选择需要根据变电站的功能、所处位置和荷载特性等多个因素共同考虑。

变电站建筑结构一般采用框架结构和框架-筒壳结构，并且需要协同使用墙体和地基设计, 如采用筒壳建筑结构，需要考虑墙厚和形态等因素。

四、界面设计变电站的土建结构设计与电气设备控制界面设计非常重要，需要在土建设计中考虑到电子设备的控制和安装的要求。

各种电缆和配件的布局、接头和穿墙等问题也需要在界面设计中考虑。

还需要确保电气与土建结构之间的互动作用，并确保电气设备能够随时进出并进行检查和备份。

五、消防安全设计由于变电站的电气设备都是高压设备，因此消防安全也是非常重要的，而消防安全在土建结构设计中也是一个非常关键的方面。

因此，需要在制定土建结构设计方案时考虑疏散通道、消防系统设计和灭火设备等因素。

六、结构造价及美观程度设计在土建结构设计方案中，除了考虑建筑和使用权之外，还应考虑成本控制、造价、维护成本和审美因素。

变电站土建结构设计问题及处理对策

关键词］变电站；土建结构；施工设计由于人们用电需求的增加，变电站的建设规模不断扩大，安全、稳定的变电站建设成为人们用电需求的重要保障。

在变电站的建设过程中，土建结构的设计是非常重要的环节，也是确保变动性、稳定性与安全性的重要内容，所以，我们需对变电站土建结构设计环节加以重视，以确保后期变电站可顺利建设、正常运作。

1变电站土建的框架结构设计1.1基础设计要点在开展变电站天然基础设计时，需结合现场实际情况，如发现现场柱下扩展基础下的地基土质呈现出松软、松散情况。

那么，在开展变电站框架结构设计时，为确保地基处于稳定状态，建议使用柱下条形基础，并适量扩大各个节点处的基础宽度，然后在条形基础的下面铺设厚度为100mm左右的垫层，铺设原材料的型号为C20混凝土。

如果现场的地基基础的埋设深度超过3m，并且地基土层的承载能力较差，在进行基础设计的时候，可使用筏板或桩筏基础建设地下室，以有效支撑地基的承压负荷，大幅减少地基沉降的问题。

在开展筏板基础设计时，需要以建筑为中心，然后向四周适量扩大地下室的筏板，以提高对上部建筑的承压性能。

如果筏板面筋较大，可设计适当距离的后浇带，等到完成筏板混凝土浇筑60d 后，就可对后浇带进行堵封，使用的施工材料为微膨胀混凝土。

1.2平面结构设计要点对于变电站结构而言，楼板的作用是将建筑物内部隔成若干层，以满足不同空间楼层的需求。

所以，对于楼板的受力是需要重点关注的内容，尤其是对于墙、柱所承受的水平方向压力，更是至关重要，是关乎到墙柱稳定的关键性因素。

所以，在进行板筋配置时，需要使用2级或3级钢筋，且尽可能采用强度、硬度较高的钢筋，以最大程度满足楼板的承压负荷需求，并且避免面筋被不断踩踏而减弱承压力的情况。

此外，在进行板筋间距设计时，根据施工需求，一般控制在150~200mm。

如果有防裂缝、防水等方面的需求，板筋之间的距离需要小于150mm。

另外，如果是普通楼盖，其厚度要求大于100mm；如果是天面层楼板，尤其受到温度差异的影响，很容易出现裂缝，因此，厚度需控制在200mm以上，且钢筋之间的距离小于150mm。

对城区地下变电站与民用建筑合建的探讨

为此，在城区建设变电站就面临一些新的问题。

1、问题的提出城区房地产的开发和旧城改造，使深入市中心的变电站越来越多，其建设难度也越来越大，主要面临下列几个问题：a）用地紧张，站址难觅，即使能征得用地，面积也非常小，设计难度大、要求高。

b）征地拆迁费用非常昂贵，已远远超出建变电站的费用，致使每千伏安造价很高。

c）市中心往往为繁华的商业用地，有着极高的商业价值，特别对于广州这样的城市来说，土地资源十分有限和宝贵，如仅建1座3～4层的变电站，则土地得不到充分利用，是一种极大的资源浪费。

d）与周围环境协调的要求高，建筑的格调与景观和环境要融为一体。

e）防火、防爆、防噪声的要求特别高。

由于上述原因，我们在对变电站进行设计时，就必须综合考虑，全面衡量各方面的利与弊。

为解决这些问题，借鉴国外的经验，特别是如何降低造价，提高土地的利用价值，考虑在地下建变电站，地面上进行物业开发，不失为一种新的途径、新的思路。

2、基本技术原则由于变电站建设在繁华的商业区，对消防、噪声的要求特别高，因此，在这种特殊环境中建地下变电站，就必须确定以下几点作为主要设计原则：a）简化接线，尽量采用线路-变压器组单元接线形式，10kV采用单母线分段接线，分段开关设备自投。

当1台主变或1条线路故障时，可保证不间断供电。

据了解，香港已投入运行多年的地下变电站，也是采用线路-变压器组单元接线方式；但变压器高压侧不设开关，只设负荷开关，且负荷开关装在SF6气体绝缘变压器上，成为一整套装置。

多年的运行表明这一做法是成功的，不仅节省了投资，且可减少占地面积。

b）设备选型宜小型化，以减少占地面积，使整体布置趋于紧凑合理。

c）全站设备无油化，包括主变压器采用进口的SF6气体绝缘变压器。

关于地下变电站的设计探讨

关于地下变电站的设计探讨摘要：在城市中心区域建设地下变电站是有效可行的，经过合理的布置，可以与城市环境很好的融合，缓解了城市中心的供电压力。

处理好地下变电站地面部分与环境的协调问题，其给人的感觉不再是城市的累赘，而是城市中的小品，是市民休憩的绿色场所。

关键词：地下；变电站；设计1 建设规模、主接线及总体布置1.1变电站规模城市地下变电站一般都是位于中心城区，地理位置、建设条件、重要性等因素，变电站规模大小及供电半径都有相对制约，一般都为终端变电站。

1.2电气主接线电气接线应综合考虑供电可靠、运行灵活、操作检修方便、便于扩建等要求，结合变电站在系统中的地位与作用采取合理的接线方式；而且地下变电站空间狭小，复杂的电气接线可能导致配电装置布置困难，运行、检修不便等问题。

因此，如能满足运行要求，宜简化接线型式。

建议高压侧可采用线路变压器组、桥型接线或单母线等接线；中压侧可根据出线规模采用单母线、单母线分段、双母线、双母线分段等接线；低压侧可根据出线规模和无功补偿要求采用单母线接线或单母线分段接线。

1.3总体布置地下变电站主要集中在城市中心和人口稠密地区，土地相当紧张，如果布置不合理，例如面积过大，层数太多，势必会增加投资、施工周期会很长、对周围环境、居民都会造成很大的影响；所以要求地下变电站根据各种不同地理位置情况作出合理的布置方案，要充分考虑施工周期、周围环境、运输难度等各方面影响。

地下变电站很多都是商业大厦、办公大楼、地下停车场等建筑下，要充分合理利用相关公共设施，避免重复建设，同时地下变电站土建部分是本期及远景一起建成，必须要为远景扩建进行充分考虑。

2 主要设备选型地下变电站设备选择基本相同于屋内变电站，但是要考虑到地下变电站的特殊性，空间比较紧张，为设备的检修和试验造成不便，所以要尽量选择可靠性高、维修率低、无油化、防火性能高、小型化、重量轻的设备。

2.1主变压器城市地下变电站可选气体变压器和油浸式变压器都可作为地下变电站选择，根据国内已经运行的地下变电站情况，在满足消防要求的前提下选择油浸绝缘变压器， SF6气体绝缘变压器同油浸式变压器相比，气体变压器防火性能好、比较容易检修和维护、无油枕可以降低变压器高度，地下变电站层高相对降低，节约变电站建设成本；重量轻便于运输等优点；但价格高，散热能力差等缺点，必要时以可选择防火性能好的SF6气体绝缘变压器。

深入探讨变电站土建结构设计的关键方案

深入探讨变电站土建结构设计的关键方案变电站是电力系统中非常重要的组成部分，其土建结构设计的安全性、稳定性和可靠性对电力系统的正常运行具有举足轻重的影响。

本文将从变电站土建结构设计的关键方案出发，深入探讨相关技术要点，以期为变电站土建结构设计提供有益的参考。

一、变电站土建结构设计的基本要求1.安全性：变电站土建结构设计应满足相关规范标准的要求，确保结构在使用过程中的安全可靠，防止因结构失效导致的电力系统事故。

2.稳定性：变电站土建结构设计应充分考虑地震、风荷载等外部因素对结构稳定性的影响，确保结构在各种工况下的稳定性。

3.可靠性：变电站土建结构设计应考虑到设备的运行维护需求，确保结构的可靠性，提高设备的运行效率和使用寿命。

4.经济性：在满足安全性、稳定性和可靠性的前提下，变电站土建结构设计应力求经济合理，降低工程成本。

5.美观性：变电站土建结构设计应结合周围环境，注重美观性，提升整体工程形象。

二、变电站土建结构设计的关键方案1.基础设计方案（2）人工基础：当天然基础条件较差时，可采用人工基础，如桩基、扩展基础等。

人工基础的设计应根据地质条件、设备重量等因素，合理选择基础形式和尺寸。

2.主体结构设计方案（2）钢结构：钢结构具有较高的承载力和施工速度，适用于对承载力要求较高的变电站建筑。

设计时应合理选择钢材种类和连接方式，注意防火和防腐处理。

3.屋面和墙面设计方案（1）屋面设计：变电站屋面设计应考虑防水、隔热、抗风等要求，可采用坡屋面、平屋面等形式。

设计时应合理选择材料和构造，确保屋面的使用寿命和可靠性。

（2）墙面设计：墙面设计应考虑防尘、隔热、美观等要求，可采用实体墙、幕墙等形式。

设计时应合理选择材料和构造，注意墙面的稳定性和防火性能。

4.抗震设计方案变电站土建结构设计应充分考虑地震对结构的影响，采用合理的抗震设计方案。

包括：合理设置抗震缝、采用弹性或塑性连接、加强结构的整体性等。

5.抗风设计方案变电站土建结构设计应充分考虑风荷载对结构的影响，采用合理的抗风设计方案。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

现代物业・新建设 2012年第11卷第5期建筑设计 Architectural Design
地下变电站与上部建筑相结合的结构设计
李锋
（深圳新能电力开发设计院有限公司，广东深圳 518000）
摘要：随着我国城市化建设脚步加快，城市建筑与城市人口在不断增加，城市供电负荷猛增，我国城市每年都会新增许多供电站，这给原本拥挤的城市带来了很大的压力，许多城市呈现断电、季节性供电不足等现象。

为了解决城市用电压力与城市土地合理利用之间的矛盾，我国借鉴其他国家经验提出了地下变电站与民用建筑结合建设的方案。

本文简要介绍了地下变电站与上部建筑相结合建设的结构设计，以及在建设过程中采用的新技术。

关键词：地下变电站；结合；结构设计；地上建筑
中图分类号：TU318 文献标识码：A 文章编号：1671-8089（2012）05-0064-02
在城市用电量与日俱增以及城市土地面积日渐紧张的情况下，地下变电站与上部建筑相结合的设计方案能够很好地解决城市用电问题和土地使用紧张问题。

但是，地下变电站的建设与地上变电站有很大不同，受环境因素的影响更大，会出现许多新问题，施工难度比较大，最重要的是要考虑地下变电站与地上建筑的协调问题。

如果地下变电站的结构设计不合理，不能与地上建筑相协调，不仅影响变电站自身的使用，还会影响地上建筑的稳定性以及地面城市的规划，给城市的美观与环境带来影响。

1 地下变电站与上部建筑结构相协调
地下变电站与地上建筑结构相结合的建设方式对建筑工程设计是一个很大的挑战，既要达到地下变电站各项标准的要求，又要满足地面建筑对间隔距离和采光的要求。

地上与地下建筑协调的好坏对整个工程质量起着决定性作用，是整个项目施工过程中应该重点考虑的，比如高大楼层建筑的电梯井简力筒位于整幢楼的中央，应注意对布置地下站的影响，如果协调不好会降低建筑的使用寿命，增加以后的维修成本，带来经济上的损失并且存在安全方面的隐患。

在具体设计方面应首先考虑主变压器室和10kV高压室，因为它们作为变电站的核心部分占用了很大的空间。

所以在设计时应对运行维护的方便性做充分考虑和安排，使各部分设备布置清晰合理，便于实际操作、巡视、检查、维修；此外，在设计上还要考虑上层建筑的合理性，使其保持合理的间距以保障采光充足。

为了使设备布置清晰明了，变电站的各项设备要尽量安排在同一层，这样紧凑的格局也有利于运输安装和操作维护。

同时要根据周围环境的协调性和实用性来决定地面建筑功能，在增强城市美感的同时获得最佳的经济效益。

2 地下变电站结构设计
2.1 地下变电站基本设计原则
地下变电站不同于地上变电站，不仅要与地上建筑相结合，而且经常建在比较繁华的商业区，建筑和人口都比较密集，因此，地下变电站对消防、噪音的要求很高，在这种环境下建设的变电站需遵循以下原则：
（1）在选取设备时应使设备小型化，以达到减少占地面积、布局紧凑合理、便于操作管理的目的。

（2）线路敷设时尽量采用变压器组单元接线形式，使接线简化，10kV采用单母线分段接线，分段开关设备自投，保证供电不间断。

（3）采用无油化设备，如主变压器选用进口的SF6气体绝缘变压器。

减少站内易燃、易爆物，既能减小安全隐患，又可简化消防系统，保障地面群众的正常起居。

（4）合理规划设计布局，尽量做到省时、省事，比如减少挖方量、减少设备布置层数、简化消防和通风系统，为将来运行维护创造好条件。

（5）引进高科技设备，减少人员投入，按无人值班站考虑，装备“四遥”系统。

2.2 建筑设计
地下变电站一层地面、设备基础顶面、常设吊装口地面、出入口与进风口的下檐高出室外地坪不应小于0.3m；出风口下檐高出室外地坪不宜小于1.2m；当出风口外侧为公共人行道时，出风口下檐高出人行道不应小于2.0m。

常设吊装口、通风口周围应有安全防护设施。

地上建筑物通风口应有防雨、雪及小动物的措施。

必要时，可采取滤尘措施。

GIS室及常设小吊装口宜设吊装设备。

主变压器室宜具备安装吊装机具的条件。

地下变电站沿大型设备运输通道及变压器室内、室外应埋设设备运输用地锚。

建筑非结构构件自身及其与结构主体的连接应
– 64 –
李锋：地下变电站与上部建筑相结合的结构设计
满足抗震设计要求。

在设计大型设备的运输通道时要考虑满足地下部分通道、地面上运输和消防通道以及垂直通道等方面的要求。

一般情况下地面运输就是利用普通的公路，垂直通道则可巧妙在人行道、绿化带上预留吊物井，井口用方便可拆装的盖板掩盖，使用时打开盖板便可快速进行吊装运输。

除此之外垂直通道平时还可以作为通风系统的通风口。

2.3 结构设计
地下及地上主体结构可选用钢筋混凝土框架——剪力墙、框架或剪力墙结构体系，跨度宜控制在10m～12m以内。

当跨度大于12m，可选用预应力混凝土结构。

当主体结构钢筋混凝土楼板开洞较大，并须考虑楼板对地下外墙的支承作用时，楼板的强度与变形应满足有关规范要求。

当地下部分主体结构梁板承受较大压力时，其梁板应计入轴向压力影响，按压弯构件计算。

地下变电站地下主体结构埋入较深需做基坑支护时，基坑支护应满足JGJ120的规定和要求。

地下水位较高时，应考虑施工方案及降水对周围建(构)筑物的不良影响。

2.4 构造与变形方面的要求
受弯构件最大挠度应按荷载效应的标准组合并考虑荷载长期作用影响，计算值要符合规定的数值。

当地下部分主体结构为钢筋混凝土结构时，与土壤直接接触的钢筋混凝土构件裂缝控制等级为三级。

裂缝控制宽度按荷载效应标准组合并考虑长期作用影响计算，采用热轧钢筋的钢筋混凝土构件最大裂缝宽度限值为0.2mm；当地下部分主体结构为预应力混凝土结构时，混凝土构件裂缝控制等级为二级。

根据荷载效应标准组合，构件受拉边缘混凝土拉力应小于混凝土轴心抗拉强度标准值；而按荷载效应标准永久组合的标准构件受拉边缘混凝土则不宜产生拉应力。

地下外墙宜连续浇筑，当必须设置水平施工缝时，除在施工缝处采取止水措施外，施工缝处的承载力也应满足强度要求。

地下外墙内侧预埋件应于混凝土浇筑前埋设，不应在地下外墙上后补埋件或后补膨胀螺栓。

常设大吊装口楼板处应采取必要的加强措施。

3 转换层结构设计
由于地下变电站的特殊结构形式，所以地下与地上建筑之间存在着一层连接层，通常称为转换层。

转换层结构一般分为3种形式：梁转换、桁架转换和厚板转换。

厚板转换是通过厚板来完成建筑结构在竖直方向和水平方向上负载的传递，以实现结构的转换。

对转换厚板进行有限元计算分析表明：转换厚板的弯矩分布与板柱结构的弯矩分布相似，支座负弯矩只分布于以剪力墙为支座的转换厚板附近的一定范围内，并且数值较大；而正弯矩分布范围就比较广，一般情况下，正弯矩值较大的位置分布在上部结构荷载作用大和跨度大的地方。

在实际的转换层运用中，为了避免转换层上下柱子或剪力墙结构有较大范围的错位，上下层柱网不能对齐的，就应采用受力面积较广的厚板转换层。

托柱转换是建筑结构中最常见的负载转换形式，有实施方便、传力直接明确、易于分析计算、造价经济合理等优点。

所以在上部柱子轴力超出厚板承受范围，单用厚板转换无法达到要求的情况下，就应考虑在柱子下面使用托柱转换梁的形式进行转换，宜采用实腹梁托柱转换。

4 总结
在我国城市人口不断增加的情况下，地下变电站与上部建筑相结合的方式对于城市供电具有重大的意义。

为了提高建筑质量，在施工过程中需要综合考虑地下变电站与地上建筑之间的相互影响。

优化结构设计，提升建筑质量。

现阶段，我国对这方面的研究做得还不是很好，我们应该加大对这方面的研究，提升地下变电站的建设技术。

为城市供电作出贡献。

参考文献：
[1] 杨宏钦.地下变电站与上部建筑相结合建造的转换层结构
设计[J].上海建设科技，2011（2）.
[2] 张玉秋，孙谦伟.对住宅地下变电站建设若干问题的探讨
[J].建筑・规划・设计，2007（7）.
[3] 张维斌.钢筋混凝土带转换层结构设计释疑及工程实例
[M].北京：中国建筑工业出版社，2008.
[4] 王亚刚.对变电站建筑框架结构及钢结构节点设计的探究
[M].价值工程，2008（2）.
