11电气《机械知识》期末试卷
电气机械的设计与制造技术考核试卷
11. D
12. C
13. A
14. B
15. C
16. A
17. C
18. A
19. D
20. C
21. C
22. B
23. C
24. D
25. A
26. B
27. C
28. D
29. A
30. C
二、多选题
1. ABCD
2. ABCD
3. ABCD
4. ABCD
5. ABC
6. ABCD
6.制动、紧急制动
7.可编程控制器
8.伺服电机
9.参数检测
10.性能检测
11.交流电机、伺服电机
12.气动马达、气动泵
13.液压马达、液压泵
14.总装图、部件图
15.车削、铣削
16.定位、调整
17.功能测试、性能测试
18.故障现象、维修手册
19.安全可靠、结构简单
20.成本控制、工艺流程
21.定期保养、应急处理
1.电气机械设计的基本流程包括：需求分析、方案设计、详细设计、样机制作、测试验证和试生产。每个阶段的主要任务分别是明确设计需求、确定设计方案、进行详细计算和绘图、制作样机、测试性能和进行小批量生产。
2.案例分析：在电气机械设计中，可能遇到的主要问题包括机械结构强度不足、传动效率低、控制系统可靠性差等。解决方案包括优化机械结构设计、选择合适的传动方式和控制系统、进行严格的测试和验证。
18.下列哪种电气机械属于执行元件（）
A.交流电机
B.伺服电机
C.电磁阀
D.交流接触器
19.下列哪种电气机械属于控制元件（）
A.交流电机
B.伺服电机
高职中职大学期末考试《机械常识与维修基础》期末考试 选择题 客观题 期末试卷 试题和答案
17汽修31班《机械常识与维修基础》期末考试您的姓名：［填空题］*1 .下列零件属于专用零件的是O［单选题］*A.螺母B.齿轮C.活塞(正确答案)D.轴承2 .下列运动副属于高副的是()［单选题］*A.曲轴和曲轴轴承B.齿轮与齿轮［B矣答案)C.连杆与活塞D.螺栓与螺母3.V带轮的材料常采用()［单选题］*A.灰铸铁老妥」B.45钢C青铜D.铝4.带传动时要求小带轮的包角α()［单选题］*A≥12()o(正确答案)B. >100°C. ≤100°D. <90°5.带传动的轮槽形状是()［单选题］*A.矩形B.梯形(正确答案)C.圆形D.三角形6 .链传动中链条的节数采用0最好。
［单选题］*A.双数(正确答案)B.单数C.任何自然数D.以上都可以7 .下列措施中，()不利于减轻和防止齿面点蚀。
［单选题］*A.提高齿面硬度8 .减低齿面粗糙度C.采用黏度低的润滑油正刀答案)D.采用较大的变位系数9 .()是齿轮传动的特点。
［单选题］*A.传动不平稳、不可靠8 .传动效率低、使用寿命短C.适用性广D.结构紧凑、工作可靠正确答案）9 .轮系的特点是（）o［单选题］*A.不能做较远距离的传动B.可合成运动，但不可分解运动C.不能获得很大的传动比D.可实现变向变速要求（正确答案）10.齿数不影响传动比的大小，只改变后面齿轮的转向的齿轮是Oo［单选题］*A.渐开线齿轮（正确答案）B.太阳轮C.惰轮D.轮系IL在曲柄要干机构中，只有当（）为主动件是，才会出现“死点”位置。
［单选题］*A.机架B.连杆（正确答案）C.摇杆D.曲柄12 .钱链四杆机构的最短杆和最长杆的长度之和，大于其余两杆的长度之和时，机构0oI单选题］*A.有曲柄存在B.不存在曲柄C.有时有曲柄，有时没曲柄D.存在摇杆13 .曲柄滑块机构是由()演化而来的。
［单选题］*A.曲柄摇杆机构正例答案)B.不存在曲柄C.双曲柄机构D.存在摇杆14.()构造最简单，但最易磨损，只适用于作用力不大和速度较低的场合。
机械基础期末考试卷
机械基础期末考试卷一、选择题（每题2分，共20分）1. 机械运动的基本形式不包括以下哪一项？A. 平移运动B. 旋转运动C. 振动D. 热膨胀2. 以下哪个不是机械零件的常用材料？A. 钢B. 铸铁C. 塑料D. 木材3. 在机械设计中，轴承的作用不包括以下哪一项？A. 支撑B. 减少摩擦C. 传递热量D. 固定轴的位置4. 以下哪种传动方式不适用于高速传动？A. 齿轮传动B. 带传动C. 链传动D. 液压传动5. 机械设计中，以下哪项不是设计准则？A. 安全性B. 经济性C. 可维护性D. 艺术性6. 以下哪个不是机械传动的类型？A. 直接传动B. 间接传动C. 同步传动D. 异步传动7. 机械零件的疲劳寿命主要取决于以下哪一项？A. 材料的强度B. 零件的几何形状C. 零件的表面质量D. 零件的重量8. 以下哪种连接方式不属于机械连接？A. 焊接B. 螺栓连接C. 粘接D. 热熔连接9. 机械系统的动态特性分析不包括以下哪一项？A. 系统的稳定性B. 系统的响应时间C. 系统的精度D. 系统的可靠性10. 以下哪种润滑方式不适用于重载机械？A. 油润滑B. 脂润滑C. 干摩擦润滑D. 固体润滑二、判断题（每题1分，共10分）1. 所有的机械零件在设计时都必须考虑其强度和刚度。
（）2. 材料的疲劳寿命与材料的硬度成正比。
（）3. 机械传动的效率越高，其传动的可靠性就越低。
（）4. 机械设计中，必须优先考虑零件的美观性。
（）5. 机械零件的表面粗糙度对零件的使用寿命没有影响。
（）6. 机械系统的动态特性分析只与系统的静态特性有关。
（）7. 机械零件的摩擦系数与材料的硬度无关。
（）8. 机械设计中，零件的尺寸越大，其承载能力就越高。
（）9. 机械连接的强度只与连接方式有关，与连接材料无关。
（）10. 机械零件的自重对其工作性能没有影响。
（）三、简答题（每题10分，共30分）1. 请简述机械零件的疲劳破坏的特点。
机械基础期末复习参考题含答案
一、选择题1. 以下哪个零件属于机械传动系统中的弹性元件？A. 齿轮B. 螺旋弹簧C. 轴承D. 摩擦离合器答案：B2. 在机械设计中，下列哪种材料最适宜用于制造滑动轴承？A. 碳钢B. 铸铁C. 青铜D. 不锈钢答案：C3. 下列哪种机械零件主要用于连接两个或多个零件？A. 螺钉B. 键C. 轴承D. 齿轮答案：B4. 以下哪个机构可以实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 螺旋机构答案：A二、填空题1. 机械传动系统中，用来传递运动和动力的部件称为________。
答案：传动装置2. 在机械设计中，用来承受轴向载荷的零件称为________。
答案：轴肩3. 下列机构中，能够实现快速返回运动的是________。
答案：双曲柄机构4. 下列材料中，属于塑性材料的是________。
答案：低碳钢三、判断题1. 机械零件的疲劳破坏通常发生在最大正应力和最大切应力处。
（）答案：错误。
疲劳破坏通常发生在应力集中处。
2. 摩擦离合器的工作原理是利用摩擦力传递运动和动力。
（）答案：正确。
3. 在机械设计中，键连接主要用于连接轴和齿轮。
（）答案：正确。
4. 滚动轴承的摩擦系数比滑动轴承的摩擦系数大。
（）答案：错误。
滚动轴承的摩擦系数比滑动轴承的摩擦系数小。
四、简答题1. 简述机械零件疲劳破坏的特征。
答案：机械零件疲劳破坏的特征包括：在应力远低于材料的强度极限时发生破坏；破坏过程中没有明显的塑性变形；破坏的断口通常呈现脆性特征；疲劳破坏往往发生在应力集中的部位。
2. 简述齿轮机构的工作原理。
答案：齿轮机构是通过齿轮的啮合来传递运动和动力的机构。
当主动齿轮转动时，通过齿轮的啮合作用，将运动和动力传递给从动齿轮，从而实现运动的传递。
3. 简述机械设计中常用的轴连接方式。
答案：机械设计中常用的轴连接方式有键连接、花键连接、过盈连接、弹性柱销连接等。
键连接是通过键将轴和轮毂连接在一起；花键连接是通过花键将轴和轮毂连接在一起；过盈连接是利用轴和轮毂之间的过盈量来实现连接；弹性柱销连接是通过弹性柱销将轴和轮毂连接在一起。
机械与电气识图选择题 客观题 期末试卷 试题和答案
机械与电气识图1、一般不代表独立的设备，器件，是用来说明某些功能，特征和作用的。
（）[单选题] *A．方框符号B.符号要素C.一般符号(正确答案)D.限定符号2.、双字母符号是由一个表示种类的单字母符号与一个表示功能的字母组成,以下哪个符号表示断路器。
（） [单选题] *A.QAB.QSC.QF(正确答案)D.QM3、用以识别项目类别的代号称为。
（） [单选题] *A.项目代号(正确答案)B.高层代号C.种类代号D.名称代号4、是用图形符号、文字符号、安装代号绘制的图。
（） [单选题] *A．三视图B.简图C.表图D.布置图(正确答案)5、项目代号是拉丁字母，阿拉伯数字加前缀符号组成，以下哪个符号表示种类代号。
（） [单选题] *A. WL1B.+Q2(正确答案)C.-S1D.=I16、在电气图中表示（）。
[单选题] *A、接地；(正确答案)B、刀闸；C、熔断器；D、电容器。
7、图样中的尺寸在无明确要求应以（）为单位 [单选题] *A、厘米B、米C、毫米(正确答案)D、微米8、圆柱的三视图是（） [单选题] *A、一个圆，两个矩形B 、一个圆，两个等边三角形C 、一个同心圆，两个等腰体三角形(正确答案)D、以上都不对9、绘制电气图时，对元件的表示法有。
（） [单选题] *A、集中法和分开法(正确答案)B、多线法和单线法C、功能法和位置法D、中断法和连续法10．（）是一种用以提供电气设备安装位置和连接关系的简图 [单选题] *A. 项目代号电气设备安装简图(正确答案)B. 电气设备接地平面图C. 电气设备装配图D. 电气设备电缆由图1、项目代号是由（）等并按照一定的规律组成。
*A. 拉丁字母(正确答案)B. 阿拉伯数字(正确答案)C. 前缀符号(正确答案)D. 文字符号2．一完整的项目代号由几个代号段组成，即（）。
*A. 高层代号(正确答案)B. 位置代号(正确答案)C. 种类代号(正确答案)D. 端子代号(正确答案)3．电气原理图中用于元件的表示（）。

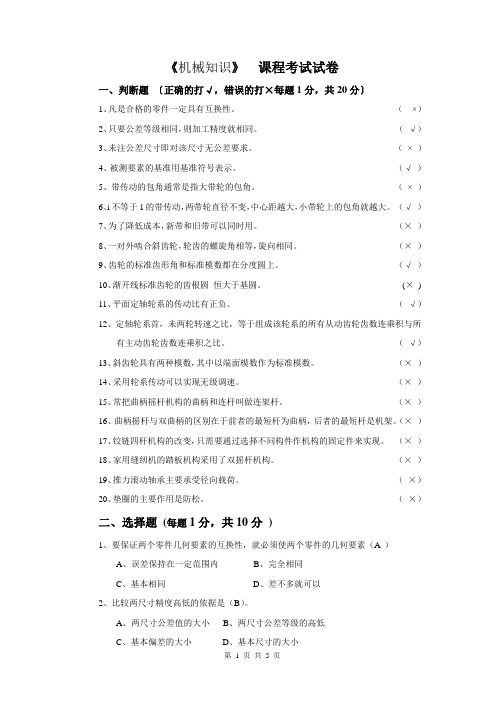

机械知识试卷(带答案)
《机械知识》课程考试试卷一、判断题〔正确的打√，错误的打×每题1分，共20分〕1、凡是合格的零件一定具有互换性。
（×）2、只要公差等级相同，则加工精度就相同。
（√）3、未注公差尺寸即对该尺寸无公差要求。
（×）4、被测要素的基准用基准符号表示。
（√）5、带传动的包角通常是指大带轮的包角。
（×）6、i不等于1的带传动，两带轮直径不变，中心距越大，小带轮上的包角就越大。
（√）7、为了降低成本，新带和旧带可以同时用。
（×）8、一对外啮合斜齿轮，轮齿的螺旋角相等，旋向相同。
（×）9、齿轮的标准齿形角和标准模数都在分度圆上。
（√）10、渐开线标准齿轮的齿根圆恒大于基圆。
(×)11、平面定轴轮系的传动比有正负。
（√）12、定轴轮系首，未两轮转速之比，等于组成该轮系的所有从动齿轮齿数连乘积与所有主动齿轮齿数连乘积之比。
（√）13、斜齿轮具有两种模数，其中以端面模数作为标准模数。
（×）14、采用轮系传动可以实现无级调速。
（×）15、常把曲柄摇杆机构的曲柄和连杆叫做连架杆。
（×）16、曲柄摇杆与双曲柄的区别在于前者的最短杆为曲柄，后者的最短杆是机架。
（×）17、铰链四杆机构的改变，只需要通过选择不同构件作机构的固定件来实现。
（×）18、家用缝纫机的踏板机构采用了双摇杆机构。
（×）19、推力滚动轴承主要承受径向载荷。
（×）20、垫圈的主要作用是防松。
（×）二、选择题(每题1分，共10分)1、要保证两个零件几何要素的互换性，就必须使两个零件的几何要素（A ）A、误差保持在一定范围内B、完全相同C、基本相同D、差不多就可以2、比较两尺寸精度高低的依据是（B）。
A、两尺寸公差值的大小B、两尺寸公差等级的高低C、基本偏差的大小D、基本尺寸的大小3、表面粗超度反映的是零件被加工表面上的（B）。
机械基础期末试题及答案
机械基础期末试题及答案一、选择题（每题2分，共20分）1. 机械传动中，齿轮传动的特点是（）。
A. 传动比稳定B. 传动效率高C. 传动比可变D. 以上都是答案：D2. 以下哪种材料不适合制作轴承（）。
A. 钢B. 铜C. 塑料D. 铝答案：C3. 机械设计中，静力平衡是指（）。
A. 所有外力之和为零B. 所有外力矩之和为零C. 所有外力和外力矩之和都为零D. 以上都不是答案：B4. 机械加工中，车削加工的切削速度一般不包括（）。
A. 线速度B. 角速度C. 转速D. 进给速度答案：B5. 以下哪种润滑方式属于动态润滑（）。
A. 边界润滑B. 流体动力润滑C. 弹性流体润滑D. 干摩擦答案：B6. 机械系统中，惯性力的大小与（）有关。
A. 质量B. 加速度C. 速度D. 质量与加速度的乘积答案：D7. 在机械设计中，为了减少振动，通常会采用（）。
A. 增加质量B. 增加刚度C. 增加阻尼D. 减少阻尼答案：C8. 以下哪种材料的硬度最高（）。
A. 铸铁B. 钢C. 铜D. 铝答案：B9. 机械系统中，为了提高系统的刚度，通常采用（）。
A. 减少质量B. 增加质量C. 减少刚度D. 增加刚度答案：D10. 以下哪种传动方式的传动效率最低（）。
A. 带传动B. 链传动C. 齿轮传动D. 螺旋传动答案：A二、填空题（每题2分，共20分）1. 机械传动中，______传动的效率最高。
答案：齿轮2. 机械加工中，______是影响切削力的主要因素之一。
答案：切削速度3. 机械设计中，为了减少摩擦，通常会采用______。
答案：润滑4. 在机械系统中，______是衡量系统稳定性的重要指标。
答案：静刚度5. 机械加工中，______是影响加工精度的重要因素。
答案：刀具磨损6. 机械系统中，______是衡量系统动态性能的重要指标。
答案：阻尼比7. 机械设计中，为了提高系统的稳定性，通常会采用______。
答案：增加质量8. 在机械系统中，______是影响系统响应速度的重要因素。
电气机械基础试题及答案
电气机械基础试题及答案一、单项选择题（每题2分，共20分）1. 直流电动机的工作原理是基于哪种物理效应？A. 电磁感应B. 洛伦兹力C. 磁通量变化D. 电势差答案：B2. 交流电动机中，同步电动机的转速与什么有关？A. 负载大小B. 电源频率C. 转子电阻D. 定子绕组匝数答案：B3. 变压器的变压原理是基于哪种电磁现象？A. 电磁感应B. 磁通量变化C. 洛伦兹力D. 电势差答案：A4. 以下哪种继电器是用于过载保护？A. 电流继电器B. 时间继电器C. 电压继电器D. 热继电器答案：D5. 在三相电路中，星形接法与三角形接法相比，哪种接法的中性点电压为零？A. 星形接法B. 三角形接法C. 两者都是D. 两者都不是答案：A6. 电气设备中的接地保护是为了什么？A. 防止设备过载B. 防止设备短路C. 防止触电事故D. 提高设备效率答案：C7. 电容器在交流电路中的主要作用是什么？A. 储存电能B. 滤波C. 阻抗电流D. 放大电流答案：C8. 电气设备中，熔断器的作用是什么？A. 过载保护B. 短路保护C. 过压保护D. 欠压保护答案：B9. 以下哪种材料不适合用作电气设备的绝缘材料？A. 橡胶B. 陶瓷C. 木材D. 铜答案：D10. 在电气设备中，接触器主要用于什么？A. 手动控制B. 远程控制C. 过载保护D. 频繁启停控制答案：D二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响变压器的效率？A. 铁损B. 铜损C. 负载大小D. 环境温度答案：A、B、C2. 电动机的启动方式有哪几种？A. 直接启动B. 星-三角启动C. 变频启动D. 降压启动答案：A、B、C、D3. 以下哪些属于电气设备的保护装置？A. 熔断器B. 过载继电器C. 热继电器D. 接触器答案：A、B、C4. 以下哪些因素会影响电容器的电容值？A. 极板间距离B. 极板面积C. 介质材料D. 极板材料答案：A、B、C5. 以下哪些属于电气设备的接地方式？A. 工作接地B. 防雷接地C. 保护接地D. 屏蔽接地答案：A、B、C、D三、判断题（每题1分，共10分）1. 直流电动机的转速与电源电压成正比。
机械及电气试题及答案
机械及电气试题及答案一、单项选择题（每题2分，共10分）1. 机械设计中，为了减少摩擦，通常采用以下哪种方法？A. 增加接触面积B. 减少接触面积C. 增加润滑D. 增加压力答案：C2. 在电气工程中，电流的单位是：A. 伏特B. 欧姆C. 安培D. 瓦特答案：C3. 以下哪种材料通常用于制作永磁体？A. 铜B. 铝C. 铁D. 塑料答案：C4. 在机械传动中，皮带传动与齿轮传动相比，哪个的传动比更稳定？A. 皮带传动B. 齿轮传动答案：B5. 电气设备中，三相交流电的相位差是：A. 60度B. 90度C. 120度D. 180度答案：C二、填空题（每题2分，共10分）1. 机械系统中，______ 是指零件在运动过程中的相对位置。
答案：运动副2. 电气工程中，______ 电路是指电路中电流的流动方向和大小随时间周期性变化。
答案：交流3. 机械加工中，______ 是指材料在加工过程中的去除量。
答案：切削量4. 电气设备中，______ 是指电路中电流的流动方向不随时间变化。
答案：直流5. 机械设计中，______ 传动是指通过链节与链轮的啮合来传递运动和动力。
答案：链式三、简答题（每题10分，共20分）1. 简述机械加工中常见的加工误差有哪些？答案：机械加工中常见的加工误差包括尺寸误差、形状误差、位置误差、表面粗糙度误差等。
2. 描述一下电气设备中过载保护的作用是什么？答案：电气设备中过载保护的作用是当设备电流超过其额定值时，能够及时切断电源，防止设备因电流过大而损坏。
四、计算题（每题15分，共30分）1. 已知一个齿轮的齿数为20，另一个齿轮的齿数为40，求它们的传动比。
答案：传动比 = 40 / 20 = 22. 一个直流电动机的额定电压为220V，额定电流为5A，求其额定功率。
答案：额定功率 = 额定电压× 额定电流= 220V × 5A = 1100W。
《机械基础》课程期末考试试卷(内附答案)
《机械基础》课程期末考试试卷（带答案）一、填空题（共20分，每空1分）1、M代表的是螺纹，Tr代表的是螺纹。
2、齿轮传动按轮齿的形状不同可分为、、。
3、普通V带的楔角为度。
5、V带传动常见的张紧方法有和。
6、机构与机器统称为。
7、直齿圆柱齿轮正确啮合条件是：两齿轮的模数必须，两齿轮分度圆上的压力角必须。
8、根据工作原理不同，带传动分为型带传动和型带传动。
9、齿数相同的齿轮，模数越大，齿轮几何尺寸，承载能力。
10、轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为。
11、铰链四杆机构一般有、、三种基本类型。
12、从动件的运轮规律决定了凸轮的。
二、判断题（共20分，每小题2分。
对"√"，错"×"并改正）1、螺纹连接的连接件大部分都已经标准化。
（）2、与带传动相比，链传动的传动效率较高，一般可达0.95~0.98。
（）3、如果不考虑做功或实现能量转换，只从结构和运动的观点来看，机构和机器之间是没有区别的。
（）4、千斤顶采用的螺旋传动应用形式是螺母固定不动，螺杆回转并做直线运动。
（）5、门和门栓之间的运动副属于高副。
（）6、齿轮传动平稳是因为齿轮传动能保证瞬时传动比的恒定。
（）7、模数反应了齿轮的大小，模数越大，轮齿越大，齿轮的承载能力越强。
（）8、齿轮传动的失效，主要是轮齿的失效。
（）9、轮系传动可以利用惰轮可以改变从动齿轮的转向。
（）10、两曲柄长度相等的铰链四杆机构为平行双曲柄机构。
（）三、选择题（共20分，每小题2分）1、普通螺纹的公称直径是指螺纹的（）。
A、大径B、中径C、小径2、属于机械防松方法的是（）。
A、双螺母防松 B、开口销防松 C、弹簧垫圈防松3、带传动是依靠（ )来传递运动和动力。
A、主轴的动力B、主动轮的转速C、带与带轮间的摩擦力4、下列能保持传动比恒定的传动是（）。
A、带传动B、链传动C、齿轮传动5、在V带传动中，张紧轮应置于（）内侧且靠近（）处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012学年第二学期11电气《机械知识》期末试卷
班级姓名号次
一、填空题（42分）
1.液压传动和气动是以为工作介质进行传递、转换和控制的传动形式，统称为。
2.液压、气动系统中的两个重要参数是和。
3.滚动轴承一般由、、和四部分组成
4.液压、气动系统一般由、、和、四部分组成。
5.螺纹大径用代号表示，螺纹小径用表示，螺纹中径用表示，其中大写代号代表，小写代号代表。
6.液压泵和空气压缩机是液压和气动系统中的元件。
它们能将原动机输出的转换为液压油或空气的。
7.螺纹螺距P与导程L的关系是：导程等于和的乘积。
8.液压泵完成吸油压油所必备的条件有：、和和。
9.螺纹的基本参数有、、、、和、。
10.对于单活塞杆液压缸，当进入左右两腔油液的油压不变，流量也不变时，则在活塞两侧产生的不同，也不同。
11.M16-5H6H-L：
12.普通平键的工作面是面，楔键的工作面是面。
13.液压控制阀按用途可分为、
和三大类。
二、单项选择题（30分）
1.液压系统是利用液体的__ __来传递动力。
A、位能
B、动能
C、压力能
D、热能
2、温度升高时，润滑油的粘度（）。
A、随之升高
B、保持不变
C、随之降低
D、可能升高也可能降低
3、将发动机输入的机械能转换为液体的压力能的液压元件是（）。
A、液压泵
B、液压马达
C、液压缸
D、控制阀
4、当温度下降时，油液的粘度（）。
A、下降
B、增加
C、没有变化
5.负载大，功率大的机械设备上的液压系统可使用（）。
A、齿轮泵
B、叶片泵
C、柱塞泵
D、螺杆泵
6.代号为30310的单列圆锥滚子轴承的内径为。
A、10mm
B、100mm
C、50mm
7.液压泵输出油液的多少，主要取决于：（）
A、额定压力
B、负载
C、密封工作腔容积大小变化
D、电机功率
8.在液压传动中，液体单位面积上所受的法向力称压力。
在泵和马达的技术规格中。
泵实际工作的压力为：
A工作压力 B最大压力 C额定压力 D吸入压力
9.代号为N1024的轴承内径应该是（）。
A.20
B.24
C.40
D.120
10.推力球轴承的类型代号为（）。
A.5
B.6
C.7
D.8
11.螺纹的公称直径指的是（）
A.螺纹小径
B.螺纹中径
C.螺纹大径
12.角接触球轴承的类型代号为（）。
A.1
B.2
C.3
D.7
13.滚动轴承的类型代号由（）表示。
A.数字
B.数字或字母
C.字母
D.数字加字母
台州第一技师学院(筹) 温岭市技工学校
14.不能用于传动的螺纹为（）螺纹。
A. 三角形
B. 矩形
C. 梯形
D. 锯齿形。
15.以下哪些联接不能用作轴向固定（）。
A平键联接 B销联接 C螺钉联接 D过盈联接
三、简答题(12)
1.螺纹紧固连接的类型有哪些？各用于什么场合？
2.何谓液压传动？其基本工作原理是怎样的?
3.画出5种液压图形符号并标上名称。
四、计算题(16)
1.设有一液压千斤顶，如图1—3所示。
小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。
求：
①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；
③杠杆上下动作一次，重物的上升量H；
④如果小活塞上有摩擦力fl＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。
