光电式电子蜡烛课程设计说明书
设计三 电子生日蜡烛
设计三电子生日蜡烛
一、设计目的
1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2．学会集成定时器555的运用。
3．培养实践技能，提高兴趣和分析解决实际问题的能力。
二、设计任务及要求
1．设计并制作一个电子生日蜡烛，主要技术指标要求：
① 奏乐时间大于30S
② IC2供电电压3.5V
三、设计原理：
1、555原理（见参考课本P51）
2、电路原理分析
该电路由触摸单稳电路、开关放大器和音乐集成电路等组成。
555和R1、R2、C1等组成一个单稳态电路，在电源开关SA闭合后，用手触摸金属片M时，人体感应信号加至555的触发端2脚，使时基电路置位并进入单稳态，其单稳态时间：Td=1.1R2C1.
VT1、VT2、R4、R6等组成开关放大器，平时，由于VT2处于饱和状态，VT2的Vce电压约为0.3V，不足以使IC2工作，当人触摸M时，555置位，VT1饱和导通、VT2截止，使IC2的供电电压达到3.5V左右。
IC2得电便奏出“祝你生日快乐”的乐曲。
当IC1的稳态时间到，555的3脚转呈低电位（0.3V以下），VT1截止，IC2的供电电源断开，声音停止。
调节单稳电路的时间常数R2C1的大小，可改变奏乐时间。
（可以将R2 换成可调电位器 500K,电源用5V 电源也可以）
四、实验所需器件：
555芯片一块、电容两个（47uf、0.01uf）、三极管三个（9011、9013、8050）、电阻六个（阻值分别为2M、910K、2K、2K、1K、270），生日歌IC（TX-C888D），小喇叭（8欧/0.5W），开关一个。
光电式电子蜡烛课程设计说明书
模拟电子技术课程设计说明书光电式电子蜡烛院、部：电气与信息工程学院学生姓名：指导教师：职称副教授专业：电子信息工程班级：学号：完成时间：2016年6月《模拟电子技术》课程设计任务书学院：电气与信息工程学院《模拟电子技术》课程设计任务书学院：电气与信息工程学院摘要本次模电课程设计课题是光电式电子蜡烛，光电式电子蜡烛是一个模拟真实蜡烛的实验产品，传统蜡烛有各种缺陷，对大气造成污染且容易引起火灾，光电式电子蜡烛用电路来实现蜡烛的功能，利用火柴来点燃蜡烛，用嘴吹灭蜡烛，实现了无污染，无危害，而且随时可以开关，不会造成浪费。
设计的系统主要由传感器、放大电路、比较电路，驱动电路等模块组成，由光照光敏电阻仿真点蜡烛，风吹驻极体仿真吹蜡烛。
在软件设计上引入了状态机的思想，使程序结构清晰化。
电子蜡烛的工作原理，采用光敏管用火柴照亮下使发光管发光作为蜡烛，通过时基集成电路，继电器和吹气开关实现对发光管的控制，设计电路，选取元件并制作出器件，实现电子蜡烛功能。
关键词：继电器；吹气；光敏电阻目录1 概述 (1)2 设计方案的论证 (2)2.1 设计方案的比较 (2)2.2 设计方案的选择 (2)3 电路的设计 (3)3.1 总电路原理分析 (3)3.2 元器件的选择 (3)3.3 直流稳压电源的设计 (5)3.3.1 变压电路的选择 (5)3.3.2 整流电路的选择 (5)3.3.3 滤波电路的选择 (6)3.3.4 稳压电路的选择 (9)4 电路的制作与调试 (7)4.1 电路原理图 (7)4.2 电路仿真与调试 (8)4.2.1 电路仿真 (8)4.2.2 电路的调试 (9)4.3 直流稳压电源的调试 (10)5 设计总结与体会 (11)参考文献 (12)致谢 (13)附录一元件清单 (14)附录二电路原理图 (16)附录三电路PCB图 (17)附录四实物图 (18)1 概述原始时代的火把是蜡烛的起源。
那时候原始人把脂肪或者蜡一类的东西涂在树皮或木片上，捆扎在一起，做成了照明用的火把。
传感器电子蜡烛课程设计
传感器电子蜡烛课程设计一、课程目标知识目标：1. 学生能理解传感器的定义、分类及其在日常生活和科技领域中的应用。
2. 学生能掌握电子蜡烛的工作原理，了解传感器在其中的作用。
3. 学生能了解传感器信号的读取与处理方法。
技能目标：1. 学生能运用所学知识，设计并制作一个简单的传感器电子蜡烛。
2. 学生能通过实验操作，学会使用传感器进行信号的读取与处理。
3. 学生能提高动手实践能力，培养创新思维和问题解决能力。
情感态度价值观目标：1. 学生对传感器技术产生兴趣，认识到其在现代科技中的重要性。
2. 学生在课程学习中，培养团队协作意识，学会分享和交流。
3. 学生能够关注传感器技术对社会生活的影响，树立环保意识和可持续发展观念。
课程性质：本课程为实践性较强的综合课程，旨在让学生通过实际操作，掌握传感器的原理和应用，提高动手实践能力。
学生特点：考虑到学生所在年级，课程内容将结合学生的认知水平和兴趣，注重理论与实践相结合，引导学生主动探索。
教学要求：课程要求教师具备一定的专业知识，能够引导学生进行实践操作，注重培养学生的动手能力和创新思维。
通过课程学习，学生能够达到以上设定的知识、技能和情感态度价值观目标。
教学设计和评估将围绕这些具体的学习成果展开。
二、教学内容1. 传感器基础知识：- 传感器的定义、分类和特点- 传感器在日常生活和科技领域的应用案例2. 电子蜡烛原理与设计：- 电子蜡烛的工作原理- 传感器在电子蜡烛中的应用- 电子蜡烛的设计步骤与注意事项3. 实践操作：- 传感器的选用与连接方法- 传感器信号的读取与处理- 电子蜡烛的制作与调试4. 教学内容安排与进度：- 第一课时：传感器基础知识学习，了解传感器的分类和应用- 第二课时：学习电子蜡烛工作原理，探讨传感器在其中的作用- 第三课时：实践操作，学生分组进行电子蜡烛的设计与制作- 第四课时：学生展示作品，进行分享与交流，总结课程收获教材章节关联：- 《信息技术》第三章第三节：传感器的原理与应用- 《电子技术》第四章第二节：电子蜡烛的设计与制作教学内容注重科学性和系统性，以教材为基础，结合课程目标进行拓展。

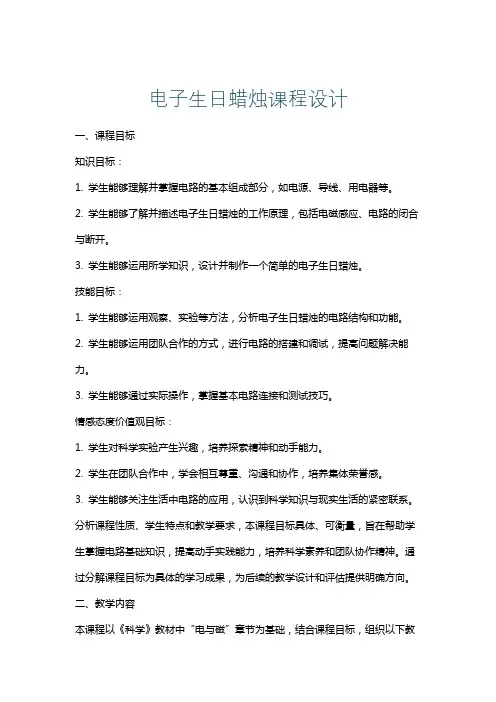

电子生日蜡烛课程设计
电子生日蜡烛课程设计一、课程目标知识目标：1. 学生能够理解并掌握电路的基本组成部分，如电源、导线、用电器等。
2. 学生能够了解并描述电子生日蜡烛的工作原理，包括电磁感应、电路的闭合与断开。
3. 学生能够运用所学知识，设计并制作一个简单的电子生日蜡烛。
技能目标：1. 学生能够运用观察、实验等方法，分析电子生日蜡烛的电路结构和功能。
2. 学生能够运用团队合作的方式，进行电路的搭建和调试，提高问题解决能力。
3. 学生能够通过实际操作，掌握基本电路连接和测试技巧。
情感态度价值观目标：1. 学生对科学实验产生兴趣，培养探索精神和动手能力。
2. 学生在团队合作中，学会相互尊重、沟通和协作，培养集体荣誉感。
3. 学生能够关注生活中电路的应用，认识到科学知识与现实生活的紧密联系。
分析课程性质、学生特点和教学要求，本课程目标具体、可衡量，旨在帮助学生掌握电路基础知识，提高动手实践能力，培养科学素养和团队协作精神。
通过分解课程目标为具体的学习成果，为后续的教学设计和评估提供明确方向。
二、教学内容本课程以《科学》教材中“电与磁”章节为基础，结合课程目标，组织以下教学内容：1. 电路基础知识：电源、导线、用电器等基本组成部分；电路的闭合与断开。
2. 电子生日蜡烛原理：电磁感应现象；电路设计与功能实现。
3. 实践操作：电路搭建与调试；电子生日蜡烛制作。
教学大纲安排如下：第一课时：电路基础知识1. 概述电路的基本组成部分及功能。
2. 分析电路的闭合与断开原理。
第二课时：电子生日蜡烛原理1. 介绍电磁感应现象及其在电子生日蜡烛中的应用。
2. 解析电子生日蜡烛电路设计与功能实现。
第三课时：实践操作1. 分组进行电路搭建与调试，掌握基本操作技巧。
2. 指导学生制作电子生日蜡烛，培养动手实践能力。
教学内容具有科学性和系统性，确保学生在掌握电路基础知识的同时，能够深入了解电子生日蜡烛的原理和制作过程。
教学进度与教材章节紧密关联，有利于学生巩固所学知识，提高实践操作技能。
基于单片机的光电式蜡烛设计..
天津职业技术师范大学本科生毕业设计光电蜡烛的设计The design of the electronic birthday candles专业班级：电信0901学生姓名：王瑶杰指导教师：葛颖（讲师）系别：电子工程学院2013年6月摘要随着快餐时代的到来，并且为了安全的考虑，就连生日蜡烛也由原来的实物蜡烛而演变为了现在的电子科技—光电蜡烛。
本文介绍的光电蜡烛,用打火机使“蜡烛”点亮;并响起生日歌，吹灭烛光时只需用嘴对准“蜡烛”吹一口气即可,与平常人们的习惯完全吻合。
本设计是基于STC89C51单片机的光电蜡烛，其特点就是以STC89C51为中心，根据火焰传感器所接收到的信号，通过STC89C51来使LED灯亮起，并且使蜂鸣器开始发音。
然后通过声音控制传感器所接收到的信号，使得LED灯熄灭，并伴随着蜂鸣器的关闭。
关键词：STC89C51；火焰传感器；蜂鸣器；声音检测传感器ABSTRACTWith the advent of the era of fast food, and for safety consideration, even birthday candles from real candles and evolution to now electronic science and technology, electronic birthday candles. In this paper, the electronic birthday candles, "candle lit with lighter; And sounded birthday song, blow out the candles with mouth alignment "candle" huff, perfectly match with ordinary people's habits.This design is based on the STC89C51 microcontroller electronic birthday candles, its characteristic is the STC89C51 as the center, according to the signal received by the flame sensor, by STC89C51 devices to make the LED light is lit up, and the buzzer sounds. Then through voice control signal received by the sensor, LED lights, and accompanied by the closing of the buzzer.Key Words：STC89C51; The flame sensor; buzzer; Voice detection sensor;目录[目录生成的操作：鼠标左击该段文字，选择菜单_插入->引用->索引与目录]1输入大标题 .................................................................................. 错误！未定义书签。

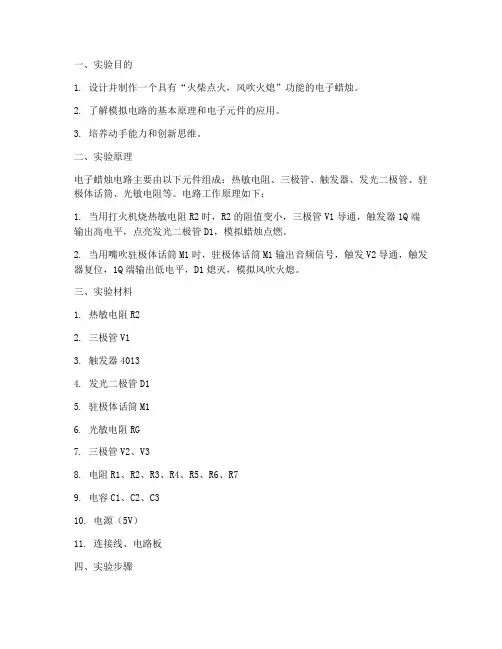

电子蜡烛设计实验报告
