风门传感器的使用规范
标准47风门开关传感器设置标准
风门开关传感器设置标准
1 范围
本标准规定了矿井风门开关传感器的功能特点、设置环境要求、安装规范及管理要求。
本标准适用于晋煤集团所属矿井
2 规范性引用文件
下列文件对于本文件应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
AQ6201-2006 煤矿安全监控系统通用技术要求
AQ1029-2007 煤矿安全监控系统及检测仪器使用管理规范
煤矿安全规程
3 术语和定义
3.1 风门开关传感器
连续监测矿井中进、回风巷道风门“开”或“关”状态的装置。
4 基本特点
主要用于监测矿井下井回风巷道风门开闭状态。
它的特点是具有语音、灯光提示报警功能，安装方便，性能可靠，可长时间连续在井下工作。
5 一般要求
5.1 风门开关传感器安装环境应符合下列环境的要求：
A 环境温度：0-40℃
B 相对湿度：≤95%；
C 大气压力：（80-110）kPa；
D 机械环境：无显著振动和冲击的场合；
E 具有甲烷混合物及煤尘爆炸危险的煤矿井下。
6 设置标准
6.1 矿井主要进回风巷道中的风门应设置一组风门开关传感器。
6.2 采区主要进回风巷道中的风门应设置风门开关传感器。
6.3 盘区主要进回风巷道中的风门应设置风门开关传感器。
6.4 设置的风门开关传感器应具有声光报警功能，当一道风门打开或两道风门同时打开时发出声光报警信号，声光报警装置应设置在两道风门之间。
6.5 风门开关传感器安装应牢固，不应摆动，安放地点应无明显淋水。

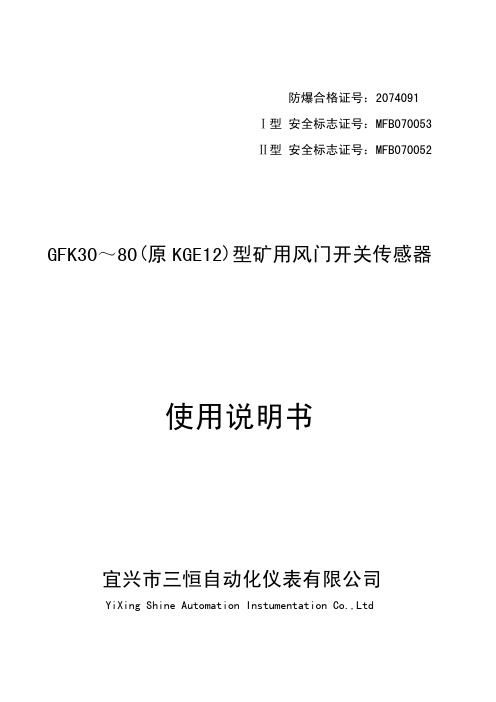

宜兴市三恒自动化仪表 GFK30～80(原 KGE12)型矿用风门开关传感器 说明书
防爆合格证号：2074091Ⅰ型安全标志证号：MFB070053Ⅱ型安全标志证号：MFB070052 GFK30～80(原KGE12)型矿用风门开关传感器使用说明书宜兴市三恒自动化仪表有限公司YiXing Shine Automation Instumentation Co.,Ltd重要的安全使用防范措施：阅读以下简单说明，并遵守这些规则，谨防因违规操作而导致危险的发生。
1．本手册详细介绍了产品的性能、安装及使用方法，无论您是第一次使用该产品，还是以前接触过很多类似设备，都必须在使用前仔细阅读本说明书。
宜兴市三恒自动化仪表有限公司不对任何由于违反安全事项而造成的损失承担任何责任！！2．本安电路部分维修时不得擅自修改本安电路的电气原理！！3．设备在检修时不得改变原本安电路及关联电路中元器件的规格、型号和电气参数！！4．设备具有一定的防水能力，但绝对不能浸泡在水里使用！！执行标准：《Q/320282BQG012-2007GFK30～80(原KGE12)型矿用风门开关传感器企业标准》关联设备：KDW0.7/18-J（原KHJ6.2）矿用隔爆兼本安电源继电器箱安标证号：MAB080207 KDW17矿用隔爆兼本安电源安标证号：20011148 KDW28-18矿用隔爆兼本安不间断电源安标证号：MAA080025目录1、产品概述 (3)2、使用环境条件 (3)3、工作原理 (3)4、主要技术指标 (4)5、使用方法 (4)6、常见故障与排除方法 (5)7、运输、贮存 (6)8、质量保证 (6)9、成套 (6)1、产品概述GFK30～80(原KGE12)系列矿用风门开关传感器是磁性驱动的位置开关传感器，系矿用本质安全型产品。
该产品可用在煤矿井下有甲烷及煤尘爆炸危险的环境中。
安装在井下巷道的各级风门上，用来监测风门的开闭状态，为通风管理提供风门状态信息。
可与各种矿井监测控系统配套使用，其无源开关触点信号或电流信号可直接提供给矿井监控系统采集、处理。
传感器的设置与调校
甲烷检测报警仪。
低瓦斯和高瓦斯矿井的采煤工作面进风巷的甲 烷浓度一般较低，因此，工作面甲烷传感器和回风 巷甲烷传感器的断电范围为工作面和回风巷。
当煤(岩)与瓦斯突出时，在突出压力的作用下 ，突出的瓦斯会逆风流而进入进风巷，因此，煤( 岩)与瓦斯突出矿井采煤工作面的甲烷传感器，其 断电范围为工作面及其进、回风巷。
煤（岩）与瓦斯突出矿井的采煤 ≥1.0% CH4 工作面
高瓦斯和煤（岩）与瓦斯突出矿 ≥1.0% CH4 井的采煤工作面回风巷 装有矿井安全监控系统的采煤工 ≥1.5% CH4 作面回风巷 专用排瓦斯巷 ≥2.5% CH4
≥1.5% CH4
≥1.0% CH4 ≥1.5% CH4 ≥2.5% CH4 ≥0.5% CH4
11.回风巷道中的电气设备上风侧10-15m处应设置甲烷 传感器。 12.井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器
13.封闭的地面选煤厂机房内上方应设置甲烷传感器。
14.封闭的带式输送机地面走廊上方宜设置甲烷传感器
15.瓦斯抽放泵站甲烷传感器的设置。
1).地面瓦斯抽放泵站内距房顶300mm处必 须设置甲烷传感器。井下临时抽放泵站内下 风侧必须设置甲烷传感器。 2). 井下临时瓦斯抽放泵站下风侧栅栏外 必须设置甲烷传感器。 3). 抽放泵输入管路中应设置甲烷传感器 。利用瓦斯时，应在输出管路中设置甲烷传 感器；不利用瓦斯、采用干式抽放瓦斯设备 时，输出管路中也应设置甲烷传感器。
5.7.6监测监控系统传感器的调校
1 甲烷传感器的标校
1)校准气体
(1)甲烷校准气体配制，按配气要求的比例和程 序，控制压力和流量，依次向混合气瓶充入甲烷、氮 气和氧气原料气。配制好的甲烷校准气体用气相色谱 仪或红外线分析仪分析定值，其不确定度应小于5％
传感器设置标准20080627
附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条近年来，晋城煤业集团为适应多巷掘进、一次采全高等生产工艺的变革，不断创新出“全风压配合短距离局部通风”、“三进两回”等新型通风方式，与之相配套的矿井安全监控系统传感器设置发生了很大变化，为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》，特制定本规范。
本规范适用于集团公司各子、分公司所辖生产矿井、新建和改、扩建矿井。
第2条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。
第二章甲烷传感器设置第3条甲烷传感器通用悬挂标准：设在巷道内的甲烷传感器应布置在巷道的上方，并应不影响行人和行车，安装维护方便。
甲烷传感器应垂直悬挂，距顶板(顶梁、屋顶)不大于300mm，距巷道侧壁（墙壁）不小于200mm。
第4条采用一条巷道回风的采煤工作面甲烷传感器设置1、用U型通风方式时，按图4-1-1所示设置：在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3。
图4-1-1 型通风方式采煤工作面甲烷传感器设置2、Y型、H型和W通风方式的采煤工作面甲烷传感器的设置见图4-2-1、4-2-2、4-2-3所示）图4-2-1 型通风方式采煤工作面甲烷传感器设置型通风方式采煤工作面甲烷传感器设置图4-2-3 型通风方式采煤工作面甲烷传感器设置第5条 采用两条巷道回风的采煤工作面甲烷传感器设置 1、传统双回风通风方式采煤工作面甲烷传感器设置见图5-1-12、“三进两回”通风方式采煤工作面甲烷传感器设置见图5-2-13图5－3－1 大套小通风方式采煤工作面甲烷传感器设置第6条设置有专用排瓦斯巷的采煤工作面甲烷传感器设置见图6-1：甲烷传感器T0、T1、T2的设置同图4-1-1；专用排瓦斯巷设置甲烷传感器T7；工作面混合回风风流处设置甲烷传感器T8。
GFK风门开停状态传感器,煤矿用风门开闭传感器,矿用开停
GFK风门开停状态传感器，煤矿用风门开闭传感器，矿用开停传感器GFK风门开停状态传感器基本参数规格防爆形式：矿用本质安全型；防爆标志：ExibI输出方式：开关量输出；输出端为一组常开触点，容量：36V（AC）/1A；工作方式：连续；测量范围：0～40mm防--护能力为GB4208的IP54级外型尺寸：a传感器头组件mm：110×60×35b磁块组件mm： 80×40×25矿用风门开闭状态传感器安装将传感头组安装在门框边缘处，再将磁块组件装在附件上，一起固定在风门边缘与传感头组对应处。
连线用户可用接线盒与仪器本身配好的电缆向“KJPF矿井安全生产综合监控系统”井下分站接线。
矿用风门开闭状态传感器调整：风门开关装好后，在风门处于开户状态时，风门与门框缝隙为用户自己规定的报警距离，这时用户可以在一定范围内选警报距离。
它由传感头组和磁块组的初始位置决定，因此在保证仪器正常工作的情况下用户可以根据具体情况灵活安装使用。
GFK风门开停状态传感器产品基本说明GFK（A）矿用风门开闭状态传感器是为“矿井安全生产综合监控系统”配套使用的。
该传感器还可配接其他监控系统。
它可连续检测煤矿井下通风巷道里所设置的风门“开关”状态。
当风门由于各原因未严时，它可向计算机监测系统发出一开关量信号，这样通风管理人呐喊可以准确的知道井下风门的开关状态。
矿用风门开闭状态传感器结构：该仪器由传感头组和磁块两部分构成（如图一）传感头组由干簧管外壳、插头、插座电缆固定板等组成、磁块组由Y25BH磁铁、外壳等组成矿用风门开闭状态传感器原理干簧管在磁场中当磁场强度达到一定强度时，其中一组触片与原来吸合的触片脱开，另一触片吸合；当干簧管脱离强磁场时，又恢复原来的状态。
利用这个原理，将带有干簧管的传感头组和产生强磁场的磁块分别案卷在风门的门框和门的边缘，（两者相对）利用风门的位置的变化，该仪器可产生开关信号，该信号通过电缆送至计算机监测系统。
传感器的安装标准
传感器的安装标准Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT一、传感器安设标准1、回采工作面传感器安装位置：上隅角安装T0传感器；往外10米范围内安设T1传感器；在回风口10—15米处安设T2瓦斯、温度、CO传感器；当回采顺槽巷道大于1000米时，安装T中传感器。
2、开掘工作面的传感器安设位置：在风筒出口对帮距工作面迎头3-5米处,安设T1传感器，距回风口10—15米处安设T2传感器，当掘进到1000米时，安装T中传感器。
3、双巷掘进期间工作面、回风流安设甲烷传感器标准同开掘工作面的传感器安设标准相同，另外需在两工作面混合回风流中安设一台甲烷传感器。
4、开掘工作面开口5米时，可只在工作面安设T1传感器，但巷道推进到30米起必须安设T2传感器；采煤工作面推进到停采线附近，而采到T1、T2传感器相距不足50米时，可只安设T1传感器，但采掘工作面的断电功能必须贯穿整个生产过程，即从开始到结尾全过程具备断电功能。
5、采区回风巷安设甲烷、CO、风速传感器。
6、井下各机电硐室需安设温度传感器，报警值≥34℃。
7、甲烷、温度、CO传感器应垂直吊挂，距顶板（顶梁）不得大于300mm，距巷道侧壁不小于200mm。
风速传感器应设置在巷道前后10米无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点，其悬挂应采用硬连接方式固定，风速检测口应垂直于风流方向。
8、带式输送机滚筒下风侧10-15m处应设置烟雾、一氧化碳传感器。
9、开关量传感器的设置：（1）主要通风机、局部通风机必须设置设备开停传感器。
（2）采区主要进回风巷道中的主要风门必须设置风门传感器。
当两道风门同时打开时，发出声光报警信号。
（3）掘进工作面局部通风机的风筒上应安设风筒传感器，风筒传感器须设置在距掘进面不超过20米处。
（4）必须通过在被控开关的负荷侧设置馈电传感器或在被控开关内取馈电状态接点信号的方式可靠监测被控开关的馈电状态。
GFK30使用说明书08.8.11
GFK30煤矿用风门开闭状态传感器使用说明书执行标准Q/FTXDX003-2008北京仙岛新技术有限责任公司二ΟΟ八年二月GFK30煤矿用风门开闭状态传感器11. 概述GFK30煤矿用风门开闭状态传感器适用于监测煤矿井下风门的开闭状态。
该产品与KJ66N 煤矿监控系统配套使用，只许固定在煤矿井下风门上，严禁配接说明书规定以外的电气设备。
该风门开关传感器防爆型式为矿用本质安全型，其防爆标志为：Ex ibI 。
1.1产品型号意义G —— 传感器FK —— 风门开闭状态 30 —— 控制距离（mm ） 1.2工作条件环境温度0~40℃相对湿度≤95％（+25℃） 大气压力：80~110kPa使用场所：在有爆炸性混合物的危险场所。
2. 工作原理GKF30煤矿用风门开闭状态传感器通过检测舌簧管的通断直接将风门状态传输给系统分站，再由分站传至地面监控主机，达到监测风门开关的目的。
3. 基本性能3.1风门开闭状态传感器运动部分与传感器固定部分之间动作距离30mm ，误差应在±10%之内。
3.2响应时间：不大于1S 。
3.3输出信号：一组常开触电，常开接点断开时，漏电阻不大于100K Ω。
3.4动作性能：当干簧组和磁铁组距离达到有效动作值时，干簧管可靠动作，输出信号状态改变，常开触电闭合。
3.5传感器到分站和电源箱的最大传输距离2km 。
GFK30煤矿用风门开闭状态传感器2电缆的分布参数：直流电阻12.1Ω/km 、分布电容0.06uF/km 、分布电感：0.8mH/km 。
3.6本安参数： 接点容量 DC24V/0.2A 备注：用于经检验合格的本安电路中。
3.7外壳材质 外壳采用塑料外壳，表面涂有防静电剂，其表面绝缘电阻不大于1×109Ω。
4. 使用4.1 安装将信号线通过传感器的出线嘴接在传感器电路板的相应接线端子上。
各用四颗木螺丝将GKF30煤矿用风门开闭状态传感器的主体部分和移动部分分别固定在风门的门框和门上。
国家安全标准AQ1029-2007
6 甲烷传感器的设置
6．1 甲烷传感器应垂直悬挂在巷道上方风流稳定 的位置，距顶板（顶梁）不得大于300mm，距巷道 侧壁不得小于200mm，并应安装维护方便，不影响 行人和行车。
6．2 甲烷传感器的报警浓度、断电浓度、复电浓 度和断电范围必须符合表1的规定。
接上
6．3采煤工作面甲烷传感器的设置
图4掘进工作面甲烷传感器的设置
6．4．2高瓦斯和煤与瓦斯突出矿井双巷掘进甲烷传感器必须 按图5设置：在掘进工作面及其回风巷设置甲烷传感器T1和T2；
在工作面混合回风流处设置甲烷传感器T3。
6．4．3高瓦斯和煤与瓦斯突出矿井的掘进工作面 长度大于800m时，必须在掘进巷道中部增设甲烷传 感器。
7．4瓦斯抽放管路中传感器的设置
瓦斯抽放泵站的抽放泵输入管路中宜设置流量传感 器、温度传感器和压力传感器；利用瓦斯时，应在 输出管路中设置流量传感器、温度传感器和压力传 感器。防回火安全装置上宜设置压差传感器。
7．5烟雾传感器的设置
带式输送机滚筒下风側10-15m处应设置烟雾传感器。
必须对安全测控仪器的种类、数量和位置，信号电缆 和电源电缆的敷设，断电区域等做出明确规定，并绘 制布置图和断电控制图。
5．2 安全监控设备之间必须使用专用阻燃电缆连接， 严禁与调度电话和动力电缆等共用。
关于专用阻燃电缆：取得安全标志，具有阻燃特性。 5.3井下分站，应设置在便于人员观察、调试、检验及
6．8高瓦斯矿井进风的主要运输巷道使用架线电 机车时，在瓦斯涌出巷道的下风流中必须设置甲
烷传感器，如图所示。
6．9矿用防爆特殊型蓄电池电机车必须设置车载式甲 烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油 机车必须设置便携式甲烷检测报警仪。
传感器操作规程
传感器操作规程一、引言传感器在现代社会中起着至关重要的作用，它可以感知周围环境的变化并将这些变化转化为电信号。
传感器的正确操作对于确保设备的正常运行和数据的准确采集至关重要。
因此，制定一份科学合理的传感器操作规程具有重要意义。
二、传感器操作规程的制定目的1. 规范传感器的使用流程，避免误操作；2. 提高传感器使用效率，确保数据的准确性；3. 保障传感器设备的长期稳定运行；4. 防止传感器设备被损坏。
三、传感器操作规程的内容1. 传感器的选择在选择传感器时，需根据具体的使用需求，考虑到传感器的类型、精度、测量范围等因素。
2. 传感器的安装确保传感器的安装位置合理，避免发生干扰或损坏。
安装时需要遵循制造商的安装说明。
3. 传感器的连接正确连接传感器至相应的数据采集设备，确保连接线路的牢固性。
4. 传感器的校准定期对传感器进行校准，确保测量结果的准确性。
5. 传感器的维护定期清洁传感器表面，保持传感器处于良好状态，并注意传感器周围环境的清洁程度。
6. 传感器的故障排除如发现传感器故障，需及时联系维修人员处理，切勿私自拆卸。
四、传感器操作规程的执行1. 所有使用者必须了解传感器操作规程，并严格按照规程执行；2. 在操作传感器前，需仔细阅读传感器操作手册，了解传感器的基本参数和使用要点；3. 操作传感器时，需保持仪器周围环境整洁，避免发生碰撞或摔落等意外；4. 操作结束后，关闭传感器电源并将设备恢复到初始状态，确保传感器处于安全状态。
五、传感器操作规程的优化1. 不断总结使用中出现的问题，及时调整传感器操作规程，以提高使用效率；2. 对新型传感器进行评估，并适时更新传感器操作规程；3. 加强传感器操作规程的培训，确保所有使用者能够正确操作传感器。
六、结论传感器作为现代科技的重要组成部分，其正确操作对于确保生产和科研的顺利进行至关重要。
通过科学合理的传感器操作规程，可以降低误操作风险，提高数据的准确性，延长传感器设备的使用寿命。
煤矿各类传感器安设标准
煤矿各类传感器安设标准除特别指出外，都是依据《AQ1029—2019煤矿安全监控系统及检测仪器使用管理规范》，或者简称“AQ1029”。
一、带式输送机保护传感器应急管理部第4号令规定“带式输送机防打滑、跑偏、堆煤保护装置或者温度、烟雾监测装置失效属于煤矿重大事故隐患”，因此准确定义这五种保护的安装标准，用以指导煤矿正确安装，确保安全有序生产。
二、甲烷传感器甲烷传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300mm，距巷道侧壁（墙壁）不得小于200mm，并应安装维护方便，不影响行人和行车。
三、一氧化碳传感器一氧化碳传感器应垂直悬挂在巷道的上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
报警浓度都为0.0024%CO。
开采容易自燃、自燃煤层的采煤工作面应至少设置一个一氧化碳传感器，地点可设置在回风偶角（距切顶线≤1米）、工作面（距工作面机尾煤壁≤10米）或工作面回风巷（距回风口10米—15米）。
带式输送机滚筒下风侧10-15米处应设置一氧化碳传感器。
自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感器。
开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器。
四、风速传感器采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。
风速传感器应设置在巷道前后10米内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点。
当风速低于或超过《煤矿安全规程》的规定值时，应发出声、光报警信号。
风速传感器要求具有较强的方向性，所以要求采用刚性固定。
五、风压传感器主要通风机的风硐应设置风压传感器。
六、瓦斯抽放管路中传感器瓦斯抽放泵站的抽放泵输入管路中宜设置流量传感器、温度传感器和压力传感器；利用瓦斯时，应在输出管路中设置流量传感器、温度传感器和压力传感器。
防回火安全装置上宜设置压差传感器。
七、温度传感器温度传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应不影响行人和行车，安装维护方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风门传感器的使用规范
风门传感器的使用规范
一、本着属地和就近管理及“谁使用、谁管理”原则。
风门传感器及所属声光报警器、缆线等由生产科每月月初划分的风门管理单位使用和管理。
二、风门传感器的感应部分必须固定在风门门框上，磁体部分固定在风门上。
风门传感器电缆必须每隔300mm进行一处固定，电缆应横平竖直，严禁电缆胡乱挂在风门墙垛上。
风门传感器的感应部分和磁体部分的上沿距离风门横梁或者风门摇头下沿200mm(±10mm)，如果遇到风门角铁，则传感器下沿距离风门角铁5mm位置开始固定。
风门传感器的磁体部分和感应部分的横向间距为10mm～50mm，纵向应对齐(±20mm)。
风门传感器的固定必须使用木螺丝，并且四脚全部固定，木螺丝外露不得超过5mm，不得有明显的松动。
三、风门管理单位每天必须安排人员对所辖区域内的风门传感器及声光报警器进行一次开关报警测试并填写记录，对风门传感器或声光报警器发现问题及时通知监测监控中心进行维护。
四、以上规定每处不符合要求对使用单位主要负责人和机电负责人各罚款100元。
