风门传感器工作原理
磁阻传感器测量风速的原理
磁阻传感器测量风速的原理磁阻传感器（也称为磁阻式风速传感器）是一种用于测量风速的传感器。
它基于磁阻效应的原理工作，通过测量风流中通过的空气阻力来获得风速的信息。
磁阻效应是指当磁场通过一个材料时，该材料的电阻发生变化。
这种效应是由于材料内部的电子和磁场之间的相互作用导致的。
对于磁阻传感器来说，它由两个主要部分组成：磁敏电阻和风速探头。
首先，让我们了解一下磁敏电阻。
磁敏电阻是一种具有磁阻效应的电阻器件。
当外加磁场作用于这个器件时，它的电阻会发生变化。
这种变化是由于磁场改变了电子的运动方式，从而影响了电阻的大小。
磁敏电阻器件的电阻值与外加磁场的大小成正比。
然后，我们来看看风速探头。
风速探头是一种特殊设计的结构，用于测量风速。
它通常包括一个小孔和一个磁敏电阻。
当风经过小孔时，会在风速探头内部产生一个高速气流。
这个气流使得风速探头内部的气压下降。
同时，探头内的空气流动还会带动磁敏电阻感受外加磁场的变化。
当风经过风速探头时，探头内部的气压下降，这会导致磁敏电阻的电阻值发生变化。
具体来说，当风速增加时，风速探头内的气流速度也会增加，气压下降更多，这会导致磁敏电阻的电阻值减小。
相反，当风速减小时，探头内的气流速度也减小，气压下降减少，从而导致磁敏电阻的电阻值增加。
通过测量磁敏电阻的电阻值，我们可以确定风速的大小。
通常，传感器会将磁敏电阻连接到一种电路中，该电路可以转换电阻变化为电信号。
这个电信号可以通过各种方式进行处理，例如将其转换为数字输出或模拟输出。
需要注意的是，磁阻传感器并非测量风速的唯一方法。
其他方法包括热线式传感器、超声波传感器和压电传感器等。
每种方法都有其自身的优点和局限性，选择合适的传感器取决于应用的要求。
总结起来，磁阻传感器是通过测量风速探头内的气压变化来获得风速信息的。
利用磁敏电阻的磁阻效应，传感器可以将风速转换为电信号，并输出给外部设备进行处理。
风速传感器的原理和使用注意事项 传感器工作原理
风速传感器的原理和使用注意事项传感器工作原理风速传感器是可连续监测上述地点的风速、风量（风量=风速x 横截面积）大小，能够对所处巷道的风速风量进行实时显示，是矿井通风安全参数测量的紧要仪表。
其传感器组件由风速传感器、风向传感器、传感器支架构成。
紧要适用于煤矿井下具有瓦斯爆炸不安全的各矿井通风总回风巷、风口、井下紧要测风站、扇风机井口、掘进工作面、采煤工作面等处，以及相应的矿产企业。
原理超声波涡接测量原理超声波风速传感器是利用超声波时差法来实现风速的测量。
声音在空气中的传播速度，会和风向上的气流速度叠加。
若超声波的传播方向与风向相同，它的速度会加快；反之，若超声波的传播方向若与风向相反，它的速度会变慢。
因此，在固定的检测条件下，超声波在空气中传播的速度可以和风速函数对应。
通过计算即可得到的风速和风向。
由于声波在空气中传播时，它的速度受温度的影响很大；本风速仪检测两个通道上的两个相反方向，因此温度对声波速度产生的影响可以疏忽不计。
通过压差变化原理在流动方向上设置一个固定的障碍物（孔板、喷嘴等），这样依据流速不同便会产生一个压差。
通过测量压差，可以转换成流速的测量。
热量转移原理依据卡曼涡街理论，在无限界流场中垂直插入一根无限长的非线性阻力体（即旋涡发生体C，风速传感器的探头横杆），当风流流经旋涡发生体C时，在漩涡发生体边缘下游侧会产生两排交替的、内旋的旋涡列（即气流旋涡），而旋涡的产生频率f正比于流速V，用公式表示如下:f=St V/d；因此超声波风速传感器就是利用超声波旋涡调制的原理来测定旋涡频率的。
注意事项两个禁止:1、禁止在可燃性气体环境中使用风速传感器，2、禁止将风速传感器探头置于可燃性气体中。
七个不要:1、不要拆卸或改装风速传感器；2、不要将探头和风速计本体暴露在雨中；3、不要触摸探头内部传感器部位；4、不要将风速计放置在高温、高湿、多尘和阳光直射的地方；5、不要用挥发性液体来擦拭风速传感器；6、不要摔落或重压风速传感器；7、不要在风速计带电的情况下触摸探头的传感器部位。
风速风向传感器的监测原理
风速风向传感器的监测原理在气象学中，将风的来向称之为风向，将单位时间内空气移动的水平距离称为风速。
在我国历史上，人们很早就开始对风速和风向进行监测，如东汉张衡发明的相风铜鸟，不仅能测风向，还能观测较大的风；随着科学技术的发展，现在主要是使用风速风向监测仪来进行监测的。
目前，在气象监测中使用较多的风向监测仪有电磁式、光电式及电阻式等几大类。
电磁式风向监测仪：利用电磁原理设计，由于原理种类较多，所以结构与有所不同，目前部分此类传感器已经开始利用陀螺仪芯片或者电子罗盘作为基本元件，其测量精度得到了进一步的提高。
光电式风向监测仪：这种风向传感器采用绝对式格雷码盘作为基本元件，并且使用了特殊定制的编码编码，以光电信号转换原理，可以准确的输出相对应的风向信息。
电阻式风向监测仪：这种风向传感器采用类似滑动变阻器的结构，将产生的电阻值的最大值与最小值分别标成360°与0°，当风向标产生转动的时候，滑动变阻器的滑杆会随着顶部的风向标一起转动，而产生的不同的电压变化就可以计算出风向的角度或者方向了。
360°风向传感器就是一种电阻式风向监测仪，它采用类似滑动变阻器的结构，将产生的电阻值的最大值与最小值分别标成360°与0°，当风向标产生转动的时候，滑动变阻器的滑杆会随着顶部的风向标一起转动，而产生的不同的电压变化就可以计算出风向的角度或者方向了；风机械强度大，硬度高，设备结构及重量经过精心设计及分配，转动惯量小，响应灵敏；采用高性能进口轴承，转动阻力小，测量精确；具有良好的防电磁干扰处理能力。
聚碳风速传感器是一种直接对风进行测量的设备。
根据不同的原理，风速传感器主要分为旋转风杯式风速传感器、风扇式风速仪及热风式风速传感器等。
三杯式风速传感器采用三杯设计理念，使用高性能进口轴承，转动阻力小，测量精确；当风杯转动时，带动同轴的多齿截光盘或磁棒转动，通过电路得到与风杯转速成正比的信号，该信号由计数器计数，经换算后得出实际风速值。
常见风速传感器的原理及应用领域
常见风速传感器的原理及应用领域
风速传感器在我们的日常生活中的应用是非常广泛的，根据不同的应用环境，这个风速传感器也是有很多种类的，在不同的环境中需要使用风速传感器的的话一定要选用合适的才行，只有合适的才能够测量出想要的结果。
首先OFweek Mall风向传感器是以风向箭头的转动探测、感受外界的风向信息，并将其传递给同轴码盘，同时输出对应风向相关数值的一种物理装置。
通常风向传感器主体都采用风向标的机械结构，当风吹向风向标的尾部的尾翼的时候，风向标的箭头就会指风吹过来的方向。
为了保持对于方向的敏感性，同时还采用不同的内部机构来给风向传感器辨别方向。
通常有以下三类：
一、电磁式风向传感器：利用电磁原理设计，由于原理种类较多，所以结构与有所不同，目前部分此类传感器已经开始利用陀螺仪芯片或者电子罗盘作为基本元件，其测量精度得到了进一步的提高。
二、光电式风向传感器：这种风向传感器采用绝对式格雷码盘作为基本元。
气流感应开关原理
气流感应开关原理气流感应开关是一种利用气流的流动来控制电路开关的装置。
它通常由一个传感器和一个控制单元组成。
当气流的流动达到一定的速度或压力时，传感器会感应到气流的变化，然后通过控制单元来实现电路的开关。
气流感应开关在许多领域中被广泛应用，例如自动门、自动灯光控制、气流控制等。
气流感应开关的原理主要基于气流对传感器的作用力。
当气流流过传感器时，会产生一个作用力，这个作用力会改变传感器的状态。
传感器通常采用一种叫做翼片的结构，当气流流过翼片时，翼片会受到气流的压力而发生位移，从而改变传感器的状态。
传感器的状态改变会被传递到控制单元，控制单元会根据传感器的状态来控制电路的开关。
控制单元通常包括一个比较器和一个继电器。
比较器用来比较传感器的状态与设定值之间的差异，一旦差异达到设定值，比较器会触发继电器，继电器再控制电路的开关。
气流感应开关的灵敏度可以通过调整传感器的灵敏度来实现。
传感器的灵敏度取决于翼片的设计和材料的选择。
翼片的设计通常是根据气流的速度和压力来确定的，不同的应用场景需要不同的灵敏度。
气流感应开关的优点是灵敏度高、响应速度快、可靠性好。
它可以实现无触点的控制，避免了机械接触的磨损和故障。
同时，气流感应开关的安装和维护也比较简单方便。
气流感应开关在自动门系统中的应用是比较常见的。
当有人靠近门口时，气流感应开关会感应到人体所带来的气流变化，从而控制门的自动开启。
这种自动门系统不仅提供了便利性，而且还具有节能的效果，因为门只在需要时才会开启，减少了能量的浪费。
气流感应开关还可以应用于自动灯光控制系统中。
当有人进入房间时，气流感应开关会感应到人体所带来的气流变化，从而控制灯光的自动开启。
这种自动灯光控制系统不仅提供了舒适的照明环境，而且还节省了能源。
除了自动门和自动灯光控制，气流感应开关还可以在气流控制系统中发挥作用。
例如，当气流达到一定的速度或压力时，气流感应开关可以触发其他设备的启动或停止，实现对气流的控制。
GFK风门开停状态传感器,煤矿用风门开闭传感器,矿用开停

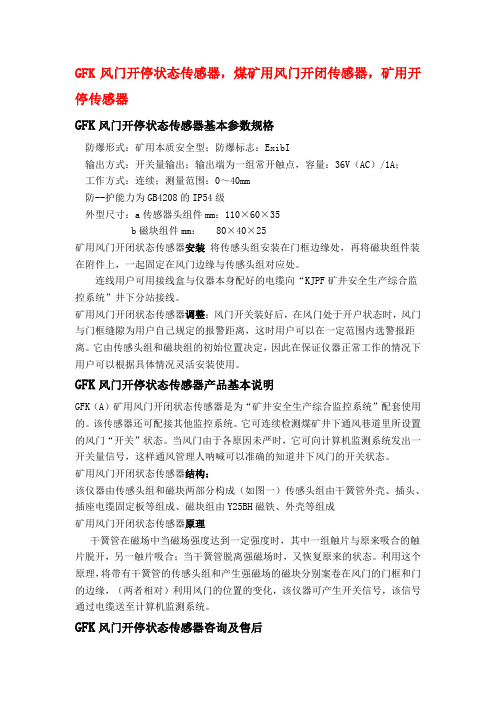

GFK风门开停状态传感器，煤矿用风门开闭传感器，矿用开停传感器GFK风门开停状态传感器基本参数规格防爆形式：矿用本质安全型；防爆标志：ExibI输出方式：开关量输出；输出端为一组常开触点，容量：36V（AC）/1A；工作方式：连续；测量范围：0～40mm防--护能力为GB4208的IP54级外型尺寸：a传感器头组件mm：110×60×35b磁块组件mm： 80×40×25矿用风门开闭状态传感器安装将传感头组安装在门框边缘处，再将磁块组件装在附件上，一起固定在风门边缘与传感头组对应处。
连线用户可用接线盒与仪器本身配好的电缆向“KJPF矿井安全生产综合监控系统”井下分站接线。
矿用风门开闭状态传感器调整：风门开关装好后，在风门处于开户状态时，风门与门框缝隙为用户自己规定的报警距离，这时用户可以在一定范围内选警报距离。
它由传感头组和磁块组的初始位置决定，因此在保证仪器正常工作的情况下用户可以根据具体情况灵活安装使用。
GFK风门开停状态传感器产品基本说明GFK（A）矿用风门开闭状态传感器是为“矿井安全生产综合监控系统”配套使用的。
该传感器还可配接其他监控系统。
它可连续检测煤矿井下通风巷道里所设置的风门“开关”状态。
当风门由于各原因未严时，它可向计算机监测系统发出一开关量信号，这样通风管理人呐喊可以准确的知道井下风门的开关状态。
矿用风门开闭状态传感器结构：该仪器由传感头组和磁块两部分构成（如图一）传感头组由干簧管外壳、插头、插座电缆固定板等组成、磁块组由Y25BH磁铁、外壳等组成矿用风门开闭状态传感器原理干簧管在磁场中当磁场强度达到一定强度时，其中一组触片与原来吸合的触片脱开，另一触片吸合；当干簧管脱离强磁场时，又恢复原来的状态。
利用这个原理，将带有干簧管的传感头组和产生强磁场的磁块分别案卷在风门的门框和门的边缘，（两者相对）利用风门的位置的变化，该仪器可产生开关信号，该信号通过电缆送至计算机监测系统。
冰箱电动风门的工作原理
冰箱电动风门的工作原理
冰箱电动风门的工作原理如下：
1. 传感器检测：当用户想要打开或关闭冰箱门时，传感器会检测并接收到信号，并转化为相应的电信号。
2. 电控模块：传感器发送的电信号会传输到电控模块中进行处理，并按照用户的指令进行下一步的操作。
电控模块通常由微控制器和电路板组成。
3. 驱动电机：根据电控模块的指令，驱动电机会通过旋转或线性运动的方式来打开或关闭冰箱门。
4. 齿轮传动：驱动电机通过齿轮传动机构将转动的动力传递给风门，使其能够顺利地打开或关闭。
5. 冰箱门控制：一旦风门完成打开或关闭的动作，冰箱门会维持在相应的状态，以确保冷气不会泄漏或进入。
6. 程序控制：整个过程受微控制器或程序芯片的控制，这些芯片根据传感器的信号和用户的指令来实现自动化和精确的控制，确保冰箱门的开关动作能够准确无误。
总结起来，冰箱电动风门通过传感器检测用户的指令，并经过电控模块处理后，驱动电机运转将动力传递给风门，从而实现冰箱门的打开和关闭。
汽车风门执行器的工作原理
汽车风门执行器的工作原理
汽车风门执行器是负责控制汽车空调系统中的风门位置以调节空气的流向。
其工作原理主要包括以下几个步骤：
1. 传感器检测：风门执行器会接收来自空调系统中的传感器信号，这些传感器通常包括温度传感器、湿度传感器等，用于检测车内空气质量和所需的温度设定值。
2. 控制信号接收：根据传感器的检测结果，风门执行器会接收来自汽车空调控制模块的控制信号，该信号通常是以电流或电压形式进行传输。
3. 电机驱动：风门执行器内部将接收到的控制信号转化为电能，通过内部装配的电机驱动装置，控制风门的开闭或位置调节。
电机将接收到的电能转化为机械能，使风门执行器能够移动。
4. 位置反馈：风门执行器中通常还会装配位置传感器，用于监测风门的实时位置。
这些传感器将风门的位置信息反馈给控制模块，控制模块可以根据反馈信息进行动态调节和控制。
5. 调节控制：根据传感器反馈和控制信号，风门执行器不断调整风门的位置，以达到预设的空调设定温度、风速等要求。
通过以上步骤，汽车风门执行器可以准确地控制风门的位置，实现车内空气流向、温度和湿度的调节，提供更加舒适和适宜的驾驶环境。
风速传感器原理
振荡器
等幅波
发射换能器
风流 发生杆
接收换能器
调幅波
2020/4/30
调幅
v f＝S d （5-11）
式中：
接收器
f――漩涡频率
S――常数
V――未扰动流体速度
d――阻挡体宽度（或直径）
脉冲 整形器
输出 电路
振荡器
等幅波ห้องสมุดไป่ตู้
发射换能器
风流 发生杆
接收换能器
调幅波
调幅 接收器
脉冲 整形器
输出 电路
由于超声波在传播途中遇到气流漩涡时，会因漩涡内压力
5.4 风速传感器原理
5.4.1 超声波漩涡式风速传感器
振荡器
等幅波
风流 发生杆
2020/4/30
发射换能器
接收换能器
调幅波
调幅 接收器
脉冲 整形器
输出 电路
振荡器
等幅波
发射换能器
风流 发生杆
接收换能器
调幅波
调幅 接收器
脉冲 整形器
输出 电路
在垂直风流流向的中央部位插入一根无限长的非流线形阻挡 体，称为发生杆，当风流撞到发生杆后，将造成风流下游产生 两列内旋，互相交替的漩涡，若对风流速度，阻挡体（发生杆 ）2截020面/4/30积和形状作适当的限制，则漩涡频率与流速成正比：
2020/4/30
因一波束是顺风的，另一波束是逆风的，R1、R2接 受超声波前沿的时间将分别为：
L
T1
t1
t0
cvcos
；
T2
t2 t0
L
cvcos
2020/4/30
则“与门”Ⅰ输出脉冲的宽度为：
2Lvcos TT2T1c2v2cos2
风向传感器的构造及特点
风向传感器的构造及特点/邮件群发概述风向传感器，是一种以风向箭头的转动探测、感受外界的风向信息，并将其传递给同轴码盘，同时输出对应风向相关数值的物理装置。
风向传感器可测量室外环境中的近地风向，按工作原理可分为光电式、电压式和罗盘式等，被广泛应用于气象、海洋、环境、农业、林业、水利、电力、科研等领域。
风向传感器构造风向传感器由风杯、传感器主体、电路模块、传输电缆等装置构成。
风向传感器的风杯通常由高耐候性、高强度、防腐蚀和防水金属制造；传感器主体一般使用铝镁合金成形，内部电路经过喷涂三防漆处理，可适应恶劣环境；电路模块具有极可靠的抗电磁干扰能力和高低电压保护能力，可确保主机在-20℃～60℃，湿度10％～95％的环境中正常工作。
风向传感器基本原理光电式风向传感器的核心采用绝对式格雷玛盘编码（四位格雷码或七位格雷码），利用光电信号转换原理，可以准确的输出相对应的风向信息；电压式风向传感器的核心采用精密导电塑料传感器，通过电压信号输出相对应的风向信息；电子罗盘式风向传感器的核心采用电子罗盘定位绝对方向，通过RS485接口输出风向信息。
风向传感器特点1.体积小、重量轻，便于野外携带和组装。
2.系统采用低功耗环保节能设计和数字处理技术，检测精度高。
3.量程宽，稳定性好。
4.数据信息显示线性度高，信号传输距离长，抗外界干扰能力强。
5.结构设计合理，可准确定位。
风向传感器技术参数1.光电式(四位格雷码)风向传感器起动风向：≤0.3m/s测量范围：0～360°分辨率：16个方向输出信号：4位格雷码环境温度：-40℃～80℃环境湿度：100%RH工作电压：5V，12V、24V2.光电式(七位格雷码)风向传感器起动风向：≤0.3m/s测量范围：0～360°精确度：±3°分辨率：2.8125°输出信号：7位格雷码环境温度：-20℃～80℃环境湿度：100%RH 工作电压：5V3.电压式风向传感器起动风速：≤0.3m/s测量范围：0～360°线性度：0.1% 环境温度：-40℃～80℃环境湿度：100%RH4.罗盘式风向传感器起动风向：≤0.3m/s测量范围：0～360°分辨率：1°输出信号：RS485环境温度：-20℃～80℃环境湿度：100%RH工作电压：5V风向传感器的安装1.风向传感器应安装在相距500-600mm水平面距地面或船甲板高度的支架上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东神华机械
当为单风门时，风门打开就有声光报警，仪 器输出风门“开”信号，风门关闭后停止声 光报警，仪器输出“关”信号。 当为双风门 时，需要将仪器的双风门连接通讯线连接在 一起，其中的一台或者两台仪器的数据传送 到分站。
其中的一个风门为打开，仪器输出的信号的信号为“开”，同时两个仪器都有 声光报警。
风门传感器工作原理
GFK50风门传感器是与煤矿环境监测系统配套使用 的产品。它适合于煤矿井下风门风窗开闭状态的检 测。
GFK50风门传感器由传感头组和磁块两部分构成，传感头组由干 簧管外壳、插头、插座电缆固定板等组成、磁块组由Y25BH磁铁、 外壳等组成。
shenhua01
GFK50风门传感器工作原理： 仪器整机由内装干簧管电路并带引出电缆的感应部和内 装永久磁铁的磁铁部两部分组成。 当门扇被打开时，感 应部内的干簧管远离磁铁而断开；同时有声报警提示。 当门扇被关闭时，干簧管接近磁铁而吸合。
