车削中心编程与加工
《数控车削编程与加工》习题与答案
任务一数控车床基本操作一、填充题1．ALTER键是键，DELTE键是键。
2．CAN键是键，SHIFT键是键。
3．EOB键是键，POS键是键。
4．PROG键是键，OFSET键是键。
5．RESET键是键，INPUT键是键。
6．AUTO键是键，EDIT键是键。
7．MDI键是键，REF键是键。
8．JOG键是键，HNDL键是键。
9．数控车床开机后一般都需要。
10．数控车床回机床参考点后，其机械坐标值显示为。
11．数控车床报警显示页面键是。
二、判断题1．CAN键是程序段结束换行键。
2．信息页面键一般用于查看报警信息。
3．按REST复位键后，数控机床将停止一切动作。
4．MDI是回参考点工作方式。
5．回机床参考点是在AUTO模式下进行的。
6．机床锁住键可使数控机床各坐标轴不运动。
7．按下空运行键后，数控机床各坐标轴将不运动。
8．当数控车床失去对机床参考点记忆时，必须进行返回参考点操作。
9．数控机床回参考点的目的就是为了建立机床坐标系。
10．解除紧急停止状态后，数控机床需要重回机床参考点。
11．机床参考点就是机械原点。
12．输入程序时应先输入程序名。
13．程序名相同也可输入数控系统。
14．数控机床开机与关机的次序是一样的。
三、选择题1．法那科系统数控面板中替换键是。
A．ALTER B．INSERT C．OFFSET D．DELETE2．法那科系统数控面板中设置刀具参数的键是。
A．PROG B．POS C．OFFSET D．SYSTM3．法那科系统数控面板中AUTO是。
A．手动方式 B．回参考点方式 C．编辑方式 D．自动方式4．法那科系统数控面板中打开数控程序的按钮是。
A．PROG B．POS C．OFFSET D．SYSTM5．法那科系统数控面板中“HNDL”是。
A．手摇轮方式 B．手动方式 C．回参考点方式 D．自动工作方式6．以下按键为回参考点方式的是。
A．AUTO B．REF C．JOG D．MDI 7．“EDIT”键表示的工作方式是。
数控车床编程与操作加工PPT课件
G00 Z104.0 X29.3 ap1=0.35 G32 Z56.0 F1.5 G00 X40.0 Z104.0 X28.9 ap2=0.2 G32 Z56.0 F1.5 G00 X40.0 Z104.0 X28.5 ap2=0.2 …….
1．绝对编程与增量编程
(1)绝对编程
绝对值编程是根据预先设定的编程原点计算出绝对值坐标尺寸进行编程的一种方法。即采用绝对值编程时，首先要指出编程原点的位置，并用地址X，Z进行编程(X为直径值)。
增量值编程是根据与前一个位置的坐标值增量来表示位置的一种编程方法。即程序中的终点坐标是相对于起点坐标而言的。
根据试切后工件的尺寸确定刀尖的位置。
O
(a) 确定刀尖在Z向的位置
L
图3-3 数控车床的对刀
O
(a) 确定刀尖在Z向的位置
L
图3-3 数控车床的对刀
O
(b) 确定刀尖在X向的位置
d
O
(b) 确定刀尖在X向的位置
d
三、有关编程代码说明
（一）G功能
准备功能也称为G功能（或称G代码），它是用来指令机床动作方式的功能。准备功能是用地址G及其后面的数字来指令机床动作的。如用G00来指令运动坐标快速定位。表3-2为FANUC-0TD系统的准备功能G代码表。
10.刀具偏置功能 (G40/G41/G42)
1. 格式 G41 X_ Z_;G42 X_ Z_;
在刀具刃是尖利时，切削进程按照程序指定的形状执行不会发生问题。不过，真实的刀具刃是由圆弧构成的 (刀尖半径) 就像上图所示，在圆弧插补和攻螺纹的情况下刀尖半径会带来误差。
2. 偏置功能
1、非直线切削形式的定位 我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。
数控车削加工编程
螺纹切削时，不能使用G96指令（确保切削正确旳螺距）； 螺纹切削程序应考虑始点坐标和终点坐标旳切入、切出距离；
外螺纹切削：顶径尺寸应不大于螺纹旳公称尺寸0.1-0.2mm； 切削螺纹时，一般需要屡次进刀才干完毕：p106表4-2。
①螺纹车削指令G32
X
10
A（100，100）
M20500；
N20 G40 G96 G99 S100 M03;
N25 T0101 ；
N30 G00 X20 Z2 M08 ；
N40 G01 Z-24 F0.2 ；
XN50 X33.856 Z-36；
N55 X42；
N60 Z-48；
N65 X60 Z-53.196；
Z
N70 X68
4.2 车床数控系统功能
涉及：准备功能、辅助功能及F、S、T功能。
FANUC 0i T 系列数控系统
1、G功能表 见P97表4-1.
2、M、S、T功能 a、常用M功能代码表：表3-2（P89） b、S功能：指定主轴转速（G96、G97） c、T功能：调用刀具 格式举例： T0101；/调用01号刀具，刀具补偿量存储在01号地址中
如图，运动轨迹由A B旳程序：
1）绝对坐标、直径编程：X、Z
G01 X36. Z8. F0.2；
增量坐标、直径编程：U、W
Z
G01 U24. W-20. F0.2；
2）增量坐标、半径编程：U、W
G01 U12. W-20. F0.2；
进刀和退刀
迅速走刀
切削进给 防止撞刀
刀具半径补偿G41、G42
第四章 数控车削加工编程
4.1数控车削编程概述
1、数控车削加工特点
（1）适合加工精度要求高旳零件 （2）适合加工表面粗糙度要求高旳零件
车削中心加工编程技术
轴类零件通常具有回转体形状，如阶梯轴、光轴等，其加工过程包括粗车、半精车和精车等阶段。在 编程时，需要选择合适的刀具、切削参数和加工顺序，以确保加工精度和表面质量。
盘类零件的车削加工
总结词
盘类零件的加工编程技术要求较高，需 要特别注意装夹方式和切削参数的选择 ，以防止变形和振动。
VS
详细描述
02
车削中心编程基础
编程语言与工具
编程语言
常用的编程语言有G代码和M代码， 用于控制车削中心的切削运动和辅助 动作。
工具软件
如CAD/CAM软件，用于生成加工路 径和刀具轨迹，以及后处理生成可执 行程序。
编程前的准备工作
80%
工艺分析
对零件图进行工艺性分析，确定 加工方案、工艺参数和刀具选择 。
车削中心的应用范围
汽车行业
车削中心广泛应用于汽车零部件的加工，如曲轴、 凸轮轴、轴承座等。
机械制造业
在机械制造业中，车削中心可用于加工各种回转体 零件，如轴类、盘类、套类等。
航空航天业
在航空航天领域，车削中心用于加工发动机和飞机 零部件，如叶片、轮毂等。
车削中心的发展趋势
01
02
03
04
高精度化
盘类零件通常具有扁平的圆形或方形结构 ，如皮带轮、齿轮坯等。在编程时，需要 考虑零件的定位和装夹方式，以及切削过 程中的受力情况，以确保加工稳定性和精 度。
复杂零件的车削加工
总结词
复杂零件的车削加工需要高超的编程技术和丰富的实践经验，其加工过程可能涉及多轴 联动和复合加工。
详细描述
复杂零件通常具有不规则形状和多曲面特征，如叶轮、蜗杆等。在编程时，需要采用先 进的算法和技术，如多轴联动和复合加工技术，以确保加工效率和精度。同时，还需要
数控车削加工工艺课件(共21张PPT)《数控车削编程与操作训练》
1.对刀点 对刀点是在数控机床上加工零件时，
刀具相对于工件运动的起点。
ZO 对刀点X源自2.换刀点换刀点是指刀架转位换刀的位置。 以刀架转位时不碰工件及其他部件 为准。
3.刀位点 刀位点是指在加工程序编制中，用以表
示刀具位置的点
注：每把刀的刀位点在整个加工中只能有一个位置。
1.2.7 数控加工工艺技术文件的编写
确定原则： 粗加工时，选择较大的背吃刀量，
以减少走刀次数，提高生产率；
精加工时，通常选较小的 ap值，以
保证加工精度及表面粗糙度。
2.进给量f 的确定
确定原则： 粗加工时，进给量在保证刀杆、刀具、
机床、工件刚度等条件前提下，选用尽可 能大的f 值；
精加工时，进给量的选择主要受表面粗 糙度要求的限制，当表面粗糙度要求较高 时，应选较小的f 值。
以使总的工序数量减少。 适用于单件小批量生产。
2.工序分散原则 加工零件的过程在较多的工序中进行，
而每道工序的加工内容很少。 适用于大批量生产。
1.2.3 加工路线的确定
加工顺序确定原则：先粗后精、先近后远。
先粗后精
先近后远
1.2.4 刀具的选择
1.机架式可转位车刀
2. 数控车床常用刀具类型及用途
3.主轴转速n的确定
确定原则： 粗车时，选较低的切削速度， 精车时，选较高的切削速度。 由切削速度计算主轴转速的公式如下： n=1000v/（d） 式中：d ——工件直径，mm； v ——切削速度，m/min。
切削用量选择参考表
1.2.6 数控加工中对刀点、换刀 点及刀位点的确定
1.对刀点 2.换刀点 3.刀位点
谢谢观看！
第一章 数控车削编程基础
第二节. 数控车削加工工艺

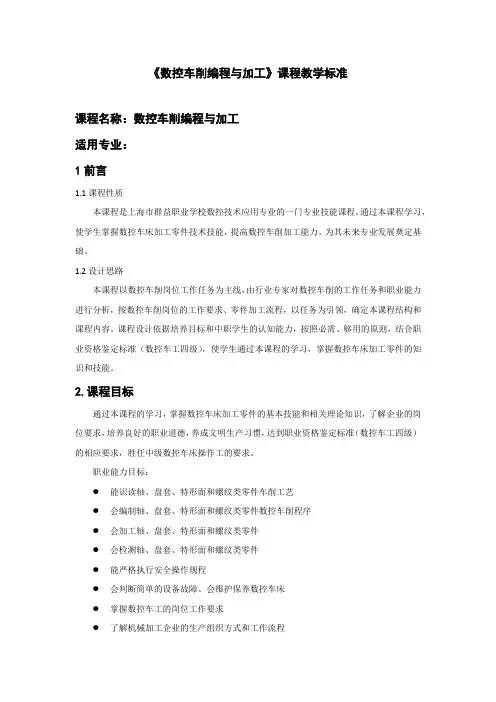

数控编程与加工课程标准
《数控车削编程与加工》课程教学标准课程名称：数控车削编程与加工适用专业：1前言1.1课程性质本课程是上海市群益职业学校数控技术应用专业的一门专业技能课程。
通过本课程学习，使学生掌握数控车床加工零件技术技能，提高数控车削加工能力，为其未来专业发展奠定基础。
1.2设计思路本课程以数控车削岗位工作任务为主线，由行业专家对数控车削的工作任务和职业能力进行分析，按数控车削岗位的工作要求、零件加工流程，以任务为引领，确定本课程结构和课程内容。
课程设计依据培养目标和中职学生的认知能力，按照必需、够用的原则，结合职业资格鉴定标准（数控车工四级），使学生通过本课程的学习，掌握数控车床加工零件的知识和技能。
2.课程目标通过本课程的学习，掌握数控车床加工零件的基本技能和相关理论知识，了解企业的岗位要求，培养良好的职业道德，养成文明生产习惯，达到职业资格鉴定标准（数控车工四级）的相应要求，胜任中级数控车床操作工的要求。
职业能力目标：●能识读轴、盘套、特形面和螺纹类零件车削工艺●会编制轴、盘套、特形面和螺纹类零件数控车削程序●会加工轴、盘套、特形面和螺纹类零件●会检测轴、盘套、特形面和螺纹类零件●能严格执行安全操作规程●会判断简单的设备故障、会维护保养数控车床●掌握数控车工的岗位工作要求●了解机械加工企业的生产组织方式和工作流程3课程内容和要求：说明：课时分配按每天6课时，每周30课时。
4.实施建议4.1教材编写(1)打破传统学科体系教材模式，充分体现任务引领的特点，以课程标准为依据编写教材。
(2)以理论与实践一体化的项目教学形式进行设计，精选数控铣加工零件的企业生产的实例，把握本课程的知识点和技能点，按照必需、够用的原则，循序渐进地组织教材内容。
(3)教材编写应考虑中职学生的认知能力，采用图文并茂的形式，体现本课程的特征，便于学习和掌握。
(4)依据行业和企业的实际情况，教材应体现先进制造业对从业人员的综合素质要求。
(5)教材应反映数控车削技术的现状和发展趋势，引入新技术、新工艺、新方法、新材料，使教材富有时代性、先进性、前瞻性。
SIEMENS系统数控车床与车削中心编程
SIEMENS系统数控车床与车削中心编程1. 简介SIEMENS系统是一款用于数控车床和车削中心编程的软件系统。
它的主要功能包括程序编辑、加工参数设定、加工路径规划、轴向运动控制等。
通过SIEMENS系统，操作者可以轻松地编写和控制机床进行各种加工作业。
2. 编程语言SIEMENS系统使用一种专门的编程语言来描述加工路径和操作步骤，该语言称为SIEMENS编程语言。
SIEMENS编程语言基于G代码，但具有一些特定的语法和指令。
通过编写SIEMENS编程语言的程序，操作者可以指导机床按照特定的路径和刀具进行加工。
SIEMENS编程语言包括以下常用的指令和参数：•G代码：用于控制加工方式和刀具轨迹。
•M代码：用于控制机床的辅助功能，如冷却液、主轴转速等。
•S代码：用于设定主轴转速。
•T代码：用于设定刀具。
•F代码：用于设定进给速度。
•X、Y、Z代码：用于设定坐标轴位置。
3. 编程流程使用SIEMENS系统进行数控车床或车削中心编程的一般流程如下：1.确定加工零件的尺寸和材料。
2.设计加工路径和工装夹具。
3.编写SIEMENS编程语言的程序，包括G代码、M代码和刀具设定等。
4.导入程序到SIEMENS系统中。
5.设置机床的工作坐标系和工件坐标系。
6.进行刀具校对和工装夹具校对。
7.开始加工作业。
4. 编程示例下面是一个简单的SIEMENS编程语言的示例程序，用于控制机床进行简单的车削操作：%PROGRAMSTARTN10 G90 G21 G50 S1500 M3 ; 绝对坐标、毫米计量单位、刀具报警、主轴转速1500N20 G54 ; 工件坐标系设定N30 T0101 ; 刀具设定N40 G00 X30. Y0. Z10. ; 刀具定位N50 G01 Z-10. F200. ; 刀具下刀，进给速度200N60 X50. Y10. ; 横向切削N70 X30. Y20. ; 前进N80 Z10. ; 刀具抬刀N90 G00 X0. Y0. Z50. ; 回原点N100 M5 ; 主轴停止%PROGRAMEND5. 注意事项在使用SIEMENS系统进行编程时，操作者需要注意以下事项：•仔细阅读机床和SIEMENS系统的操作手册，了解相关的功能和操作流程。
四、请谈谈对数控车削编程与加工的课程内容的建议
四、请谈谈对数控车削编程与加工的课程内容的建议
针对数控车削编程与加工的课程内容，我有以下几点建议：
1.注重实践：数控车削编程与加工属于实践性很强的课程，因此应该注重实践教学，让学生多进行实际的编程和加工操作。
可以引导学生自己寻找模型来编程，然后进行加工，检验其编程是否正确。
2.强化理论：尽管数控车削编程与加工是一门实践课程，但是理论和实践相互促进，因此课程中需要把握好理论与实践的比例。
理论内容可以包括数控编程的基本知识、加工工艺流程以及数控机床的组成和工作原理等。
3.兼顾教材：选择一本好的教材来指导学生的学习是非常重要的，优秀的教材可以引导学生学习掌握数控车削编程与加工的基本理论和实践技能。
4.关注行业需求：数控车削编程与加工是行业内必不可少的技能之一，因此需要关注企业对该领域专业人才的需求。
可以通过企业合作、实习等方式，建立起紧密的联系，从而更好地为学生就业提供支持。
