铝合金硬质阳极氧化
铝及铝合金硬质阳极氧化膜
铝及铝合金硬质阳极氧化膜铝及铝合金硬质阳极氧化膜是一种常见的表面处理技术，用于增强铝材料的耐腐蚀性、硬度和装饰性。
本文将介绍铝及铝合金硬质阳极氧化膜的形成原理、特点及应用领域。
一、形成原理铝及铝合金硬质阳极氧化膜的形成是通过在铝表面进行阳极氧化处理。
在这个过程中，铝材料作为阳极，通过在电解液中施加电压形成氧化电流，使铝表面氧化生成致密的氧化膜。
阳极氧化过程中，铝表面的氧化膜主要由Al2O3组成。
氧化膜具有多孔性结构，可以通过控制氧化工艺参数来调节其孔径和厚度。
氧化膜的孔径与电解液中含有的添加剂有关，而氧化膜的厚度则与氧化时间和电压有关。
二、特点铝及铝合金硬质阳极氧化膜具有以下特点：1. 耐腐蚀性：硬质阳极氧化膜形成后，能有效提高铝材料的耐腐蚀性，使其在恶劣环境下具有更好的耐蚀性能。
2. 高硬度：氧化膜的硬度可达到1500-3000HV，比铝材料本身的硬度要高出数倍，能有效提高铝材料的抗划伤性能。
3. 装饰性：氧化膜的颜色可以通过改变氧化工艺参数和添加特定的染色剂来调节，因此可以获得不同的颜色，增加铝材料的装饰性。
4. 绝缘性：氧化膜具有较好的绝缘性能，能够有效防止电流的通过，提高铝材料在电气领域的应用性能。
5. 纳米级孔隙结构：氧化膜具有多孔性结构，这些纳米级孔隙可以用于储存润滑油或其他功能性材料，提高铝材料的附加功能。
三、应用领域铝及铝合金硬质阳极氧化膜广泛应用于以下领域：1. 建筑装饰：铝材料经过阳极氧化后，可以获得不同颜色的氧化膜，用于建筑装饰材料，如铝合金门窗、幕墙板材等。
2. 电子领域：氧化膜的绝缘性能使其在电子领域得到广泛应用，用于电子元器件的绝缘层、散热器、电子外壳等。
3. 汽车工业：铝及铝合金硬质阳极氧化膜可以提高汽车零部件的耐腐蚀性和硬度，用于汽车外饰件、发动机零部件等。
4. 航空航天：氧化膜的轻质、高硬度和抗腐蚀性能使其在航空航天领域得到应用，用于飞机结构件、发动机零部件等。
铝合金硬质阳极氧化的工艺研究
铝合金硬质阳极氧化的工艺研究摘要：铝及其合金具有质轻、延展性好、可塑性强等优点，但其硬度低、耐磨性差，限制了其应用范围的拓宽。
而铝合金经硬质阳极氧化处理所得到的氧化膜厚、硬度高、耐磨性好，且与基体结合牢固。
因此，铝合金硬质阳极化工艺作为一种能赋予铝质零件特殊功能的有效手段，在铝合金制品的表面防护技术上得到广泛应用。
铝合金硬质阳极化就是铝及其合金在电解液、特定的工艺及外加电流的作用下，在制品（阳极）上形成一层薄而致密氧化膜的过程，能够有效提高铝及铝合金的耐蚀性、耐磨性、耐候性、绝缘性及吸附性等。
本文就铝合金硬质阳极氧化工艺进行简要分析。
关键词：铝合金；硬质；阳极；氧化；工艺1硬质阳极氧化膜的形成机理铝合金硬质阳极氧化工艺是一种通过电解过程在铝合金表面形成致密、坚硬的氧化层的技术。
在阳极氧化膜的制备过程中，铝合金材料一般作为阳极，铅板作为阴极，在特定的电解液中进行氧化还原反应。
通过电场的作用，电解液中的水分子发生水解反应，放电产生具有强氧化能力的。
同时含氧阴离子在电场的作用下向阳极材料表面转移，阳极铝合金材料失去电子生成Al3+离子，两者结合生成致密的氧化膜，并放出大量热量。
其电极反应可简单描述为：阳极反应：H2O-2e-→[O]+2H+2Al+3[O]→Al2O3阴极反应：2H++2e-→H2实际上氧化膜的生长过程受很多因素的影响，反应机理也非常复杂。
各国学者专家对氧化膜的形成机理进行了大量的研究，学术界普遍分为以下几种观点。
柯马捷夫等认为，在外界电压的作用下，阳极氧化过程中阳极的金属铝非常容易丢失电子变成Al3+离子，在水解的作用下逐渐生成Al(OH)3，持续的电压使Al(OH)3在阳极聚集，短时间内便呈现过饱和态并析出Al(OH)3晶核，晶核长大，相互接触脱水后形成致密的氧化膜。
黄齐松等认为氧化膜的生长可分为电化学反应和化学反应两个过程，电化学反应过程有利于铝与氧结合成Al2O3，宏观上表现为氧化膜的生长。
铝合金硬质阳极氧化
铝合金硬质阳极氧化
铝合金硬质阳极氧化是一种对金属表面进行保护及改善表面性
能的技术，它可以改善金属表面的耐蚀性和耐磨性并使表面光滑。
铝合金硬质阳极氧化技术由国外发展至国内，最初由美国的国家属性实验室研究了30多年，后来被中国科技领先者采用，并发展至今。
铝合金硬质阳极氧化技术的研发属于一种以原料特性有效发挥
的技术，它可以实现对金属表面的去毛坯、抛光、阳极氧化、喷漆等多种抛光处理。
抛光处理主要是为了让表面有更好的光滑度和质感，阳极氧化是利用电解作用，在抛光处理后的表面形成一层氧化膜，让表面更有光泽感。
铝合金硬质阳极氧化技术的应用有着广泛的发展前景，它可以用于生产成本低廉的各种金属制品，如汽车配件、家具五金、建筑配件及其他机械产品等表面清洁和抛光处理，可以改善铝合金表面的耐蚀、磨损性能，更加耐用。
此外，铝合金硬质阳极氧化技术有助于金属表面形成一层保护膜，这层保护膜能有效阻止金属表面与空气中的氧化反应，防止金属表面腐蚀，而且这层保护膜的厚度可以调节，因此在一定程度上可以改善金属表面的耐蚀性和磨损性。
另外，铝合金硬质阳极氧化技术还具有可持续发展的优势，其过程更加环保，可以有效改善金属表面的维护状况，使金属表面在经过时间洗礼之后，依然保持着原有的耐蚀性、耐磨性和光泽度，在满足客户要求的同时，也避免了过度漂亮的表面状态。
综上所述，铝合金硬质阳极氧化技术有着广泛的应用，它可以改善金属表面的耐蚀性、耐磨性和光泽度，在满足客户要求的同时，也具备环保和可持续发展的特点，值得被更多的企业和行业采用，提高企业产品的质量和品牌形象，从而实现共同发展。
铝硬质阳极氧化
铝硬质阳极氧化
铝硬质阳极氧化
研究开发背景，技术原理和主要技术指标，与国内外同类产品（技术）比较，应用范围、检测、鉴定情况，政策支持程度等：
铝合金在工业领域的应用逐年增加，然而铝质构件在使用中尚存在一些问题，主要是耐磨性差，其原因是硬度较低，摩擦系数高、磨损大，容易拉伤且难以润油，其次是强度不够易变形，再有在碱性介质及氯离子存在的环境中容易被腐蚀，这限制了铝材的进一步应用。
铝合金阳极氧化是一种能有效解决以上问题的方法，其中硬质阳极氧化可提高铝件耐蚀性、耐磨性、耐热性及绝缘性，膜层硬度可达HV400 以上，厚度可达几十甚至上百μm，厚度容易控制，尺寸精度高，许多工件处理后
可直接装配使用，膜层具有微孔，可吸收各种润滑剂，耐击穿电压可达2000V，与基体结合牢固，因此在航空、航天、船舰、汽车、摩托车、电子、仪表、纺织及机械工业领域具有广泛的应用前景。
技术原理及工艺流程：技术原理：此工艺为铝合金电化学氧化膜生成法。
工艺流程：
／封孔处理原材料→成型加工→脱脂处理→蚀洗处理→酸洗→抛光→氧化→水洗→
＼抛光成果水平及主要技术指标：该成果工艺成熟，所用设备及工艺先进，膜层厚度可根据工件要求确定，尺寸精度高，许多工件可以直接装配使用，硬度可达HV400 以上，结合强度较电镀层要高得多，使用中不易脱落。
经氧化处理工件耐磨寿命可提高1倍以上。
工艺成本较低。
铝合金硬质阳极氧化
铝合金硬质阳极氧化
铝合金硬质阳极氧化是铝合金材料发展的重要方向之一。
由于其独特的物理性能，硬质阳极氧化技术被应用于家具、门窗、人行道、桥梁等多个领域。
在这篇文章中，我们将讨论铝合金硬质阳极氧化的原理和过程、特点以及应用。
铝合金硬质阳极氧化是一种表面处理方法，其原理是通过把电路的阳极与溶液中的氧化剂接触，使氧化剂氧化铝合金表面的金属极性来形成阳极氧化层。
流程主要包括：清洗、抛光、定位、复合镀膜、氧化、冷却、清洗等。
铝合金硬质阳极氧化具有良好的抗蚀性、耐磨性和耐热性，它能够有效防止金属表面腐蚀，从而延长金属表面使用寿命。
此外，它还具有优质的质感和色调，具有装饰性比较强的特点，能够为建筑表面带来更美观的效果。
硬质阳极氧化技术应用广泛，可以用于家具、电子电器以及汽车等行业。
它能够使产品表面更加精致，增强耐腐蚀性，并且它的美观感也更强。
近年来，硬质阳极氧化技术还被应用于桥梁、人行道、花园灯具等建筑表面，使其具有良好的抗腐蚀性、耐磨性和耐热性，在一定程度上也可以减少维护成本。
从以上可以看出，铝合金硬质阳极氧化技术不仅具有良好的特性，而且应用十分广泛，它可以为我们的建筑表面提供更低的维护成本，同时也可以使建筑表面更加漂亮。
在未来，它将成为铝合金材料发展的一个重要方向，也是一种有效延长金属表面使用寿命、美化金属表
面的新型表面处理方法。
铝合金硬质阳极氧化和普通氧化

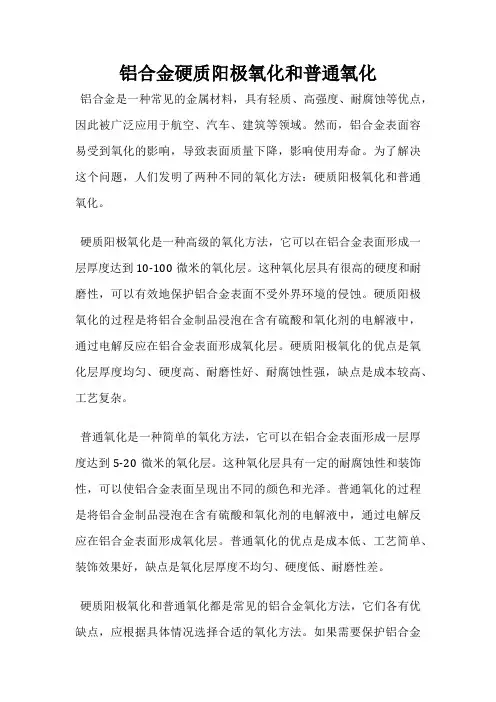

铝合金硬质阳极氧化和普通氧化
铝合金是一种常见的金属材料，具有轻质、高强度、耐腐蚀等优点，因此被广泛应用于航空、汽车、建筑等领域。
然而，铝合金表面容易受到氧化的影响，导致表面质量下降，影响使用寿命。
为了解决这个问题，人们发明了两种不同的氧化方法：硬质阳极氧化和普通氧化。
硬质阳极氧化是一种高级的氧化方法，它可以在铝合金表面形成一层厚度达到10-100微米的氧化层。
这种氧化层具有很高的硬度和耐磨性，可以有效地保护铝合金表面不受外界环境的侵蚀。
硬质阳极氧化的过程是将铝合金制品浸泡在含有硫酸和氧化剂的电解液中，通过电解反应在铝合金表面形成氧化层。
硬质阳极氧化的优点是氧化层厚度均匀、硬度高、耐磨性好、耐腐蚀性强，缺点是成本较高、工艺复杂。
普通氧化是一种简单的氧化方法，它可以在铝合金表面形成一层厚度达到5-20微米的氧化层。
这种氧化层具有一定的耐腐蚀性和装饰性，可以使铝合金表面呈现出不同的颜色和光泽。
普通氧化的过程是将铝合金制品浸泡在含有硫酸和氧化剂的电解液中，通过电解反应在铝合金表面形成氧化层。
普通氧化的优点是成本低、工艺简单、装饰效果好，缺点是氧化层厚度不均匀、硬度低、耐磨性差。
硬质阳极氧化和普通氧化都是常见的铝合金氧化方法，它们各有优缺点，应根据具体情况选择合适的氧化方法。
如果需要保护铝合金
表面不受外界环境的侵蚀，可以选择硬质阳极氧化；如果需要使铝合金表面呈现出不同的颜色和光泽，可以选择普通氧化。
无论选择哪种氧化方法，都需要注意控制氧化过程的参数，以保证氧化层的质量和稳定性。
铝合金硬质阳极氧化和普通氧化
铝合金硬质阳极氧化和普通氧化层。
The hard anodizing and ordinary anodizing of aluminum alloy are two widely used methods for improving corrosion resistance, hardness and wear resistance of aluminum surface.1、硬阳极氧化：高级氧化层，获得比普通氧化层更高的硬度和耐磨性。
硬阳极氧化是在电解液中低温（低于38℃）、低电压（低于50V）和高电流密度（大于800A/dm2）的条件下实现的。
经过硬阳极氧化后，表面涂层已近附着力和硬度已达到理论值，其硬度可达50-70HR。
1. Hard anodizing: High level oxidation layer, obtain higher hardness and wear resistance than ordinary oxidation layer. Hard anodizing is achieved under the conditions of low temperature (below 38 ℃), low voltage (below 50 V) and high current density (greater than 800 A/dm2) in electrolyte. After hard anodizing, the surface coating has been close to the theoretical value of adhesion and hardness, and its hardness can reach 50-70 HR.2、普通阳极氧化：低级氧化层。
普通阳极氧化和多普勒普通阳极氧化是在电解液中高温（高于38℃）、低电压（低于50V）和低电流密度（≤ 80A/dm2）的条件下实现的。
硬质阳极氧化技术介绍
硬质阳极氧化技术介绍二．铝合金的硬质阳极氧化处理1、铝是比较活泼的金属，标准电位-1、66v，在空气中能自然形成一层厚度约为0、01～0、1微米的氧化膜，这层氧化膜是非晶态的，薄而多孔，耐蚀性差。
但是，若将铝及其合金置于适当的电解液中，以铝制品为阳极，在外加电流作用下，使其表面生成氧化膜，这种方法称为阳极氧化。
阳极氧化所得的氧化膜与金属晶体结合牢固，因而大大提高了金属及其合金的耐腐蚀能力，并可提高表面的电阻而增强绝缘性能。
经过氧化的铝导线可做电机轴变压器的绕组线圈。
2、通过选用不同类型、不同浓度的电解液，以及控制氧化时的工艺条件，可以获得具有不同性质、厚度约为几至几百微米的阳极氧化膜，其耐蚀性，耐磨性和装饰性等都有明显改善和提高。
3、阳极氧化形成的氧化膜为透明，由于金属铝氧化膜具有多孔性，吸附性能强，因而可染上各种鲜艳的色彩。
对于不需要染色的表面孔隙，则要进行封闭处理，使孔隙缩小，防止腐蚀性介质进入孔中引起腐蚀。
对需要染色的工件，通过有机物染色后再封孔即可。
三、铝合金阳极氧化的分类：铝是钝化型金属，与钛、钽、铌等金属一样，表面钝态氧化膜是提供保护的重要因素，因此，阳极氧化是一种非常有效的金属保护手段。
铝的阳极氧化处理工艺可以从多种角度加以分类，比如按照电解质溶液、阳极氧化电源波形、阳极氧化膜结构、阳极氧化的特性等加以分类：1、电解质溶液分：1）．硫酸阳极氧化：硫酸作为电解质的阳极氧化，其应用最广泛，硫酸阳极氧化膜透明度好。
2）．草酸阳极氧化：草酸作为电解质的阳极氧化，阳极氧化膜透明带黄色，膜的硬度较高。
3）．铬酸阳极氧化：铬酸作为电解质的阳极氧化，阳极氧化膜呈白色，膜的耐腐蚀性较好。
4）．磷酸阳极氧化：磷酸作为电解质的阳极氧化，阳极氧化膜微孔的也径较大，膜的硬度较低。
5）．硼酸阳极氧化：硼酸作为阳极氧化，生成壁垒型阳极氧化膜，主要用于电解质电容器。
6）．混合酸阳极氧化：混合酸种类很多，如硫酸/草酸，硫酸/磺酸等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金硬质阳极氧化
1.硬质氧化膜的特点
铝合金硬质阳极氧化和普通氧化膜相比具有以下特点：氧化膜比较厚（一般厚度不小于25um）、硬度比较高（大于350HV）、耐磨性较好、空隙率较低、耐击穿电压较高，而表面平整性可能显得稍差一点。
2.硬质阳极氧化的工艺特点
硬质阳极氧化和普通氧化的原理、设备、工艺和检测等各方面没有本质的区别。
硬质氧化设法降低氧化膜的溶解性，主要特点为：
a.槽液温度较低（普通20度左右，硬质5度以下），一般情况下温度低生成的氧化膜硬度高
b.槽液浓度低（普通硫酸浓度20%，硬质15%以下），浓度低对膜溶解性小
c.槽液里添加有有机酸，硫酸里面加草酸或者酒石酸等
d.外加电压、电流较高（普通电流dm2,电压18V以下，硬质电流2~5A/dm2，电压25V以上。
最高可达100V）
e.外加电压宜采用逐步递增电压的方法。
因其电压高电流大，处理时间长因此能耗大。
同时硬质氧化常采用脉冲电源或者特殊波形电源
3.铸造铝合金硬质阳极氧化
铸造铝合金通常需要硬质阳极氧化来提高其性能，铸造铝合金常用铝/硅系合金和铝/铜系合金，铝硅系具有良好的铸造性能和耐磨性
能而用量最大，广泛应用于结构件和零部件，有时添加铜和镁改善力学性能和耐热性。
铝铜系也是常用的铸造合金，主要用于承受大的动静载荷和形状不复杂的砂型铸件。
铸造铝合金因含有非金属等元素需要对电解液和电源波形进行改进，电解液一般可在硫酸中加某些金属盐或有机酸，硫酸-草酸-酒石酸溶液、硫酸-干油溶液；电源形式一般改为交直流叠加、不对称电流、脉冲电流等，其中脉冲效果较好。
电铸件氧化前应对菱角导园和去除毛刺等，防止电流集中。
