控制系统性能指标
控制系统的性能指标
在刻画控制系统的动态性能指标时，为什么选择 单位阶跃作为系统的输入？
62
系统的输出响应与输入信号有关，比较各种输入下
的系统的响应是不可能的，也是不必要的。 数学表达式简单，便于数学分析与理论计算。 信号简单，在实验中容易产生，便于实验分析与检 验。 阶跃信号比其他瞬变信号要严峻，能够反映出系统 在实际工作条件下的性能。 利用单位阶跃响应曲线，来定义的动态性能指标直 观，含义清楚。
70
为什么要研究典型系统的性能分析？
现实中大量的系统属于典型的一阶或二阶系统。 （温度计系统，单自由度机械振动系统等等） 大量的高阶、复杂系统可在一定范围内简化为 典型的系统，便于系统分析与设计。 在校正系统时，往往把系统设计成一个典型的 系统。 分析和理解高阶系统动态响应的基础
71
以 1/T 的系数衰减到零。 T 越小，稳态误差越小。
84
4. 一阶系统的单位抛物线响应
1 1 1 Y ( s ) G ( s ) R( s ) 3 3 Ts 1 s s Ts 1
跟踪误差：
lim e(t ) 不能跟踪加速度输入
t
85
一阶系统对典型输入信号的输出响应
24
25
例4.1：设单位反馈系统如图： 试求稳态误差。
解：误差传函
26
（ 1）
esr lim esr (t )
27
t
当s E (s) 满足求极值条件，可用公式：
稳态误差：
28
（ 2）
29
当s E (s) 不满足只在 s 左半平面或原点上有极点，不能 利用终值定理来求稳态误差
控制系统的动态和静态性能指标
04
动态与静态性能指标的关系
相互影响
动态性能指标
描述系统在外部扰动或输入变化时的响应特性，如超调量、 调节时间、振荡频率等。
静态性能指标
描述系统在稳态下的输出响应特性，如稳态误差、静态精 度等。
相互影响
动态性能和静态性能之间存在相互影响，良好的动态性能 可以减小稳态误差，提高系统的静态性能；反之，良好的 静态性能也可以改善系统的动态性能。
参数调整
通过调整系统参数，如增益、时间常数等，可以优化系统的动态和 静态性能。
鲁棒性
考虑系统在不同工况下的鲁棒性，以确保在各种条件下都能保持良 好的性能。
05
性能指标的测试与评估
测试方法
实验法
通过在真实环境中对控制系统进行实验，收集数据并 分析其性能表现。
பைடு நூலகம்仿真法
利用计算机仿真技术模拟控制系统的运行，以便在实 验室条件下测试性能指标。
稳定性分析方法
稳定性分析方法包括频域分析和时域分析两种方法。频域分析方法通过分析系统的极点和 零点来评估系统的稳定性，而时域分析方法则通过解微分方程来计算系统的状态响应。
快速性
01
快速性的定义
快速性是指控制系统在达到稳定状态时所需的时间长短。如果一个系统
具有较快的响应速度，那么系统在受到扰动后能够迅速恢复到平衡状态。
控制系统的组成
控制器
控制系统的核心部分，负责接收 输入信号并根据控制算法产生输 出信号，以控制受控对象的输出。
受控对象
被控制的物理系统或设备，其输出 被反馈回控制器以进行比较和调整。
反馈回路
将受控对象的输出信号反馈回控制 器，以便控制器能够根据偏差进行 调整。
控制系统的分类

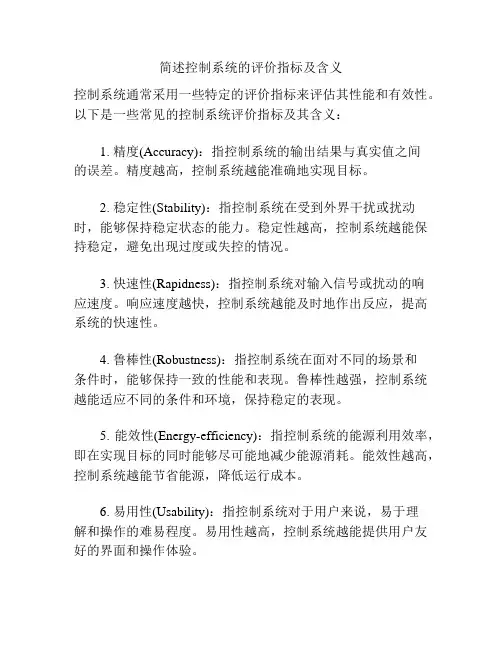

简述控制系统的评价指标及含义
简述控制系统的评价指标及含义
控制系统通常采用一些特定的评价指标来评估其性能和有效性。
以下是一些常见的控制系统评价指标及其含义：
1. 精度(Accuracy)：指控制系统的输出结果与真实值之间
的误差。
精度越高，控制系统越能准确地实现目标。
2. 稳定性(Stability)：指控制系统在受到外界干扰或扰动时，能够保持稳定状态的能力。
稳定性越高，控制系统越能保持稳定，避免出现过度或失控的情况。
3. 快速性(Rapidness)：指控制系统对输入信号或扰动的响
应速度。
响应速度越快，控制系统越能及时地作出反应，提高系统的快速性。
4. 鲁棒性(Robustness)：指控制系统在面对不同的场景和
条件时，能够保持一致的性能和表现。
鲁棒性越强，控制系统越能适应不同的条件和环境，保持稳定的表现。
5. 能效性(Energy-efficiency)：指控制系统的能源利用效率，即在实现目标的同时能够尽可能地减少能源消耗。
能效性越高，控制系统越能节省能源，降低运行成本。
6. 易用性(Usability)：指控制系统对于用户来说，易于理
解和操作的难易程度。
易用性越高，控制系统越能提供用户友好的界面和操作体验。
这些评价指标可以根据具体的控制应用需求进行选择和侧重。
在评估一个控制系统时，需要综合考虑这些指标，以全面评估其性能和表现。
离散控制系统的性能指标评估与优化
离散控制系统的性能指标评估与优化离散控制系统是指由离散信号进行控制的系统，它在工业自动化领域中起着重要的作用。
离散控制系统的性能指标评估与优化是改进系统响应、提高控制效果的关键环节。
本文将从离散控制系统的性能指标评估、常见优化方法以及实例分析三个方面进行论述。
一、离散控制系统的性能指标评估离散控制系统的性能评估是对系统的控制效果进行客观、定量的衡量。
常见的性能指标包括稳态误差、动态响应特性和稳定性等。
1. 稳态误差稳态误差是系统输出与期望输出之间的差异，反映了系统的稳态控制精度。
常见的稳态误差指标包括零误差常数Kp、静态误差和稳定误差。
2. 动态响应特性动态响应特性是指系统对输入信号的响应速度和质量。
常用的动态响应特性指标有上升时间Tr、峰值时间Tp、超调量Mp和调节时间Ts。
3. 稳定性稳定性是保证系统正常工作的基本要求，用于评估系统是否具有良好的鲁棒性和稳定性。
常见的稳定性指标包括极点位置、幅值裕度和相位裕度等。
二、离散控制系统的优化方法离散控制系统的优化方法旨在改善系统的性能指标，提高系统的控制效果。
常见的优化方法包括PID控制器参数调整、模型预测控制、最优控制和自适应控制等。
1. PID控制器参数调整PID控制器是离散控制系统中常用的控制器，通过合理地调整PID控制器的参数可以改善系统的稳态误差和动态响应特性。
常用的参数调整方法有经验法则法、Ziegler-Nichols法和模糊PID控制等。
2. 模型预测控制模型预测控制是一种基于系统模型进行预测的控制方法，通过优化控制输入来实现系统的性能优化。
它可以对系统的未来状态进行预测，并在当前时刻采取合适的控制动作。
常用的模型预测控制方法有基于模型的预测控制和自适应模型预测控制等。
3. 最优控制最优控制方法通过优化控制输入来实现系统性能的最优化。
常用的最优控制方法包括线性二次调节器（LQR）、最优随机控制和最优动态规划等。
4. 自适应控制自适应控制方法是指根据系统的实时情况自动调整控制参数以适应系统的变化。
控制系统的动态响应及其性能指标
稳定性
动态响应的稳定性对控制系统的稳定性具有重要影 响，稳定的动态响应有助于减小系统振荡和误差。
准确性
动态响应的准确性决定了控制系统的控制精 度，准确的动态响应能够减小系统输出与设 定值之间的偏差。
性能指标对动态响应的指导作用
设定值跟踪
性能指标中的设定值跟踪能力对动态响应具有指导作用， 要求控制系统能够快速、准确地跟踪设定值。
控制系统的动态响应及其性能指
目 录
• 引言 • 控制系统动态响应分析 • 控制系统性能指标 • 控制系统动态响应与性能指标的关系 • 实际应用案例分析 • 结论与展望
01 引言
控制系统的重要性
控制系统在工业生产、航空航天、交 通运输、家庭生活等各个领域都有广 泛应用，是实现自动化和智能化的关 键技术之一。
优化方法
协同优化可以采用各种优化算法，如梯度下降法、遗传算法等，通 过不断迭代和调整控制参数来寻找最优解。
实际应用
协同优化在实际应用中具有广泛的应用价值，如工业控制、航空航 天、机器人等领域，可以提高控制系统的性能和稳定性。
05 实际应用案例分析
案例一：汽车控制系统的动态响应与性能指标
总结词
汽车控制系统的动态响应与性能指标是衡量汽车性能的重要标准，包括加速、制动、转向等性能。
详细描述
汽车控制系统通过优化发动机、传动系统和底盘等子系统的控制策略，实现快速响应和精确控制。动 态响应和性能指标对汽车的安全性、舒适性和燃油经济性具有重要影响。
案例二：航空控制系统的动态响应与性能指标
总结词
航空控制系统的动态响应与性能指标是确保飞行安全的关键因素，包括稳定性、控制精 度和响应速度等。
对未来研究的展望
要点一
控制系统的性能指标：介绍控制系统的性能指标,包括精度、响应时间和稳定性
介绍控制系统的性能指标控制系统的性能指标是用来评价控制系统的表现和效果的重要指标。
在设计和开发控制系统时，了解和掌握这些性能指标对于提高系统的效率和性能非常重要。
本文将介绍控制系统的三个主要性能指标：精度、响应时间和稳定性。
精度精度是控制系统的一个重要指标，用来评估系统的输出与期望值之间的差异。
在控制系统中，我们希望系统的输出能够尽可能接近期望值，而精度就是衡量这种接近程度的度量。
通常，精度是通过计算系统的误差来衡量的。
误差是系统输出与期望值之间的差异，可以表示为一个数值或一个百分比。
较小的误差意味着系统的输出与期望值之间的差异较小，即精度较高。
响应时间响应时间是指控制系统从接收到输入信号到产生相应输出信号的时间间隔。
它反映了系统对于输入变化的灵敏度和快速反应的能力。
在控制系统中，响应时间的短暂与否对于控制效果和性能非常重要。
一个具有较短响应时间的控制系统可以更快地对输入变化做出反应，从而使系统更加稳定和可靠。
稳定性稳定性是指控制系统在面对外部扰动时能够保持输出的稳定性和可控性。
在控制系统中，我们希望系统的输出能够保持在期望范围内，而不会出现过大的波动或不稳定的情况。
稳定性可以通过控制系统的传递函数和频率响应来进行评估。
一个稳定的控制系统将产生平稳且可控的输出，而不会受到外部扰动的影响。
性能指标的关系精度、响应时间和稳定性在控制系统中密切相关，彼此影响。
精度和稳定性是控制系统的基本要求，而响应时间则是在满足精度和稳定性的前提下，对控制系统性能进行优化的重要考虑因素。
在设计和开发控制系统时，需要综合考虑这三个性能指标。
如果一个控制系统的精度较高但响应时间较长，那么系统的实时性和灵敏度可能会受到影响；如果一个控制系统的响应时间很短但稳定性较差，那么系统的输出可能会不稳定或发生超调。
因此，为了实现优秀的控制系统性能，需要在精度、响应时间和稳定性之间找到一个平衡点。
这就需要设计者在控制系统开发过程中合理选择和调整控制器参数、采用合适的控制策略以及优化系统的结构和组件。
控制系统的性能评估与优化
控制系统的性能评估与优化控制系统的性能评估与优化是一项关键的工作，它对于确保系统的稳定性和高效性具有重要意义。
本文将介绍几种常用的控制系统性能评估指标和相应的优化方法，并探讨它们的应用。
一、控制系统的性能评估指标1. 响应时间：响应时间是指系统从接收到输入信号到产生输出信号的时间。
快速的响应时间是控制系统的一个重要指标，它直接影响系统对于外部变化的适应能力。
在评估和优化系统性能时，需要考虑减小响应时间，以提高系统的灵敏度。
2. 稳定性：稳定性是指系统能够在一段时间内保持输出信号在允许的范围内，不发生剧烈波动或不稳定的情况。
评估和优化系统的稳定性是确保系统正常运行的重要环节。
常用的评估方法包括Bode图、Nyquist图和根轨迹等。
3. 控制精度：控制精度是指系统输出信号与期望输出信号之间的差异程度。
评估和优化控制精度是提高系统的准确性和稳定性的关键。
常用的评估指标包括过冲量、峰值偏差、积分时间等。
4. 鲁棒性：鲁棒性是指系统对于不确定因素和扰动的抵抗能力。
在实际应用中，系统可能面临各种不确定因素和环境波动，因此评估和优化系统的鲁棒性是确保系统在复杂环境中正常运行的重要手段。
二、控制系统性能优化方法1. PID参数调整：PID控制器是一种常用的控制器，它通过调整三个参数来控制系统的性能。
常用的参数调整方法包括试验法、经验法和基于模型的方法等。
通过对PID参数的优化调整，可以实现系统的快速响应、稳定性和鲁棒性。
2. 频率响应设计：频率响应设计是一种常用的控制系统性能优化方法，它基于系统的频率响应特性，通过设计合适的频率响应曲线，达到系统性能的要求。
常用的频率响应设计方法包括根轨迹法、Bode图法和Nyquist图法等。
3. 模型预测控制：模型预测控制是一种先进的控制方法，它基于系统的数学模型进行控制决策。
通过优化模型预测控制算法，可以实现系统对于外部扰动和变化的适应性，提高系统的快速响应和稳定性。
4. 自适应控制：自适应控制是一种能够根据系统变化自动调整控制参数的方法。
控制系统的动态响应及其性能指标
ξ=0 0.1 0.2
0.3 0.4
1.0
2.0
0 1 2 3 4 5 6 7 8 9 10 11
图3-30 ξ〈1时二阶系统根的分布及阶跃响应
ωd =ωn 1 2
X0(s)= 1
s n
n
s (s n )2 (n 1 2)2 (s n )2 (n 1 2)2
x0(t)= =1-
e
1
nt 2
开环传递函数
2n
G(s)=
s2 2ns
式中 ξ 阻尼系数，或称相对阻尼比； ωn 无阻尼振荡角频率。
典型二阶系统的特征方程及特征根分别为
s2+2ξωns+ω2n=0
s1,2=-ξωn±ωn 2 1
当输入为单位阶跃信号时，输出的拉氏变换式为
X0(s)=
1 (s) s
若ξ为不同值时，所得响应有不同的形式。
X0(∞) 0.9
0.05x0(∞) 或
0.05x0(∞)
0.1
0
tr
ts
t
(b) 单调变化的单位阶跃响应
图3-27 稳定系统的单位阶跃响应
式中
Xmax
输出超过稳态值的最大值；
X0（∞） 输出稳态值。
超调量的大小直接表示了系统的相对稳定性。此值一 般应控制在5%-35%间。
2.峰值时间tp
指输出超过稳态值达到第一个峰值所需的时间
时间响应为等幅振荡曲线,其振荡频率为ωn,系统不能稳 定工作. 2. 0<ξ<1
欠阻尼情况 s1,2=-ξωn±jωn=-ξωn±jωd 有一对负实部的共轭复根，在S平面上根落在虚轴的左
侧。如图3-30所示。
2.0
1.8
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章线性系统的频域分析法
一、频率特性四、稳定裕度
二、开环系统的典型环节分解
五、闭环系统的频域性能指标
和开环频率特性曲线的绘制
三、频率域稳定判据
本章主要容：
1 控制系统的频带宽度
2 系统带宽的选择
3 确定闭环频率特性的图解方法
4 闭环系统频域指标和时域指标的转换
五、闭环系统的频域性能指标
1 控制系统的频带宽度
1 频带宽度
当闭环幅频特性下降到频率为零时的分贝值以下3分贝时，对应的频率称为带宽频率，记为ωb。
即当ω>ωb
而频率围（0，ωb）称为系统带宽。
根据带宽定义，对高于带宽频率的正弦输入信号，系统输出将呈现较大的衰减，因此选取适当的带宽，可以抑制高频噪声的影响。
但带宽过窄又会影响系统正弦输入信号的能力，降低瞬态响应的速度。
因此在设计系统时，对于频率宽度的确定必须兼顾到系统的响应速度和抗高频干扰的要求。
2、I型和II型系统的带宽
2、系统带宽的选择
由于系统会受多种非线性因素的影响，系统的输入和输出端不可避免的存在确定性扰动和随机噪声，因此控制系统的带宽的选择需综合考虑各种输入信号的频率围及其对系统性能的影响，即应使系统对输入信号具有良好的跟踪能力和对扰动信号具有较强的抑制能力。
总而言之，系统的分析应区分输入信号的性质、位置，根据其频谱或谱密度以及相应的传递函数选择合适带宽，而系统设计主要是围绕带宽来进行的。
3、确定闭环频率特性的图解方法
1、尼科尔斯图线
设开环和闭环频率特性为
4、闭环系统频域指标和时域指标的转换
工程中常用根据相角裕度γ和截止频率ω估算时域指标的两种方法。
相角裕度γ表明系统的稳定程度，而系统的稳定程度直接影响时域指标σ%、ts。
1、系统闭环和开环频域指标的关系
系统开环指标截止频率ωc与闭环带宽ωb有着密切的关系。
对于两个稳定程度相仿的系统，ωc大的系统，ωb也大；ωc小的系统，ωb也小。
因此ωc和系统响应速度存在正比关系，ωc可用来衡量系统的响应速度。
又由于闭环振荡性指标谐振Mr和开环指标相角裕度γ都能表征系统的稳定程度。
系统开环相频特性可表示为
2、开环频域指标和时域指标的关系典型二阶系统开环传递函数为
例2 已知一单位反馈系统，其开环传函为
试用奈氏判据判定系统稳定性
当K＞1时，奈氏曲线逆时针包围点（－1，j0）半圈，开环传递函数右半平面有一个极点。
根据奈氏判据P=1 N=1/2,Z=P2N, 系统稳定。
当K<1时，奈氏曲线逆时针不包围点（－1，j0），但有一个极点，系统不稳定。
奈氏曲线如下。
例3 某最小相角系统的开环对数幅频特性如图所示。
要求：
（1）写出系统开环传递函数；
（2）利用相位裕量判断系统稳定；
（3）将其对数幅频特性向右平移十倍频程，试讨论对系统性能的影响
解：（1）由系统开环对数幅频特性曲线可知，系统存在
两个交接频率0.1和20，故
（2）系统开环对数幅频特性为
从而解得ωc=1
系统开环对数相频特性为
故系统稳定。
（3）将系统开环对数幅频特性向右平移十倍程，可得系统新的开环传递函数
其截止频率ωc1=10ωc=10
而
系统的稳定性不变
由时域估计指标公式ts=Kπ/ωc
得 ts1=0.1ts
即调节时间缩短，系统动态响应加快。
由
得
即系统超调量不变。
例4 已知单位反馈系统得开环频率特性如下图（a）、（b）所示，图（a）中，A点对应的频率ω=2rad/s ，a为大于零的常数，求ω1 ，ω2，ω3及闭环系统的阻尼比和无阻尼自然振荡频率。
