水稳层、水稳性、路面结构层

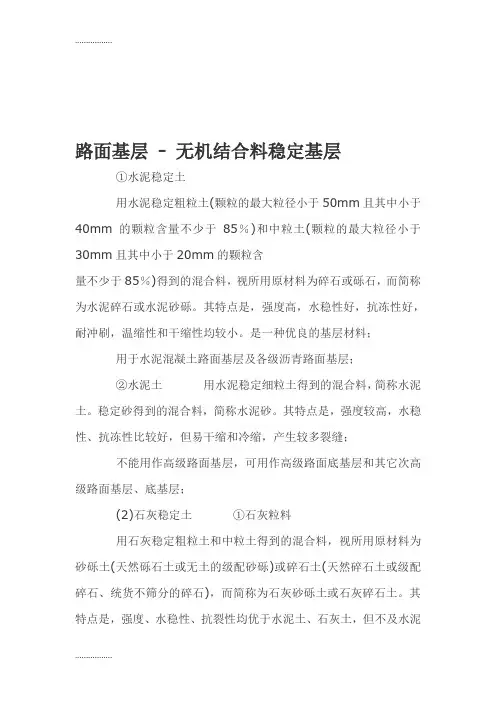

路面基层- 无机结合料稳定基层

①水泥稳定土

用水泥稳定粗粒土(颗粒的最大粒径小于50mm且其中小于40mm的颗粒含量不少于85％)和中粒土(颗粒的最大粒径小于30mm且其中小于20mm的颗粒含

量不少于85％)得到的混合料，视所用原材料为碎石或砾石，而简称为水泥碎石或水泥砂砾。其特点是，强度高，水稳性好，抗冻性好，耐冲刷，温缩性和干缩性均较小。是一种优良的基层材料；

用于水泥混凝土路面基层及各级沥青路面基层；

②水泥土用水泥稳定细粒土得到的混合料，简称水泥土。稳定砂得到的混合料，简称水泥砂。其特点是，强度较高，水稳性、抗冻性比较好，但易干缩和冷缩，产生较多裂缝；

不能用作高级路面基层，可用作高级路面底基层和其它次高级路面基层、底基层；

(2)石灰稳定土

①石灰粒料

用石灰稳定粗粒土和中粒土得到的混合料，视所用原材料为砂砾土(天然砾石土或无土的级配砂砾)或碎石土(天然碎石土或级配碎石、统货不筛分的碎石)，而简称为石灰砂砾土或石灰碎石土。其特点是，强度、水稳性、抗裂性均优于水泥土、石灰土，但不及水泥碎石(砂砾)和二灰碎石(砂砾)；

②石灰土用石灰稳定细粒土(颗粒的最大粒径小于

lOmm且其中小于2mm的颗粒含量不少于90％)得到的混合料。简称石灰土。其特点是，具有板体性，强度比砂石路面要高。有一定的水稳性和抗冻性，初期强度低，但其强度随龄期较长时间增长。收缩性大，容易开裂；

石灰粒料适宜于作二级和二级以下公路与城市次干道的基层，也可作各级路面的底基层。石灰土不宜用于潮湿路段；

(3)水综泥合稳石定灰土

同时用水泥和石灰稳定某种土得到的混合料。综合稳定时，若水泥用量占结合料总量的40％以上，按水泥稳定类考虑，否则按石灰稳定类考虑；

(4)石灰工业废渣稳定土

①二灰粒料

用石灰、粉煤灰稳定粗粒土和中粒土得到的混合料，视所用材料情况分别简称二灰砂砾或二灰碎石。其特点是，除早期强度偏低外，其它特点类同水泥砂砾(碎石)，但抗裂性更好。用石灰、粉煤灰稳定钢渣、高炉重矿渣(须经水淬或经陈化稳定)得到的混合料，简称二灰钢渣、二灰重矿渣。其特点同二灰粒料；

适宜作各级公路、城市道路的基层；

②二灰土

用石灰、粉煤灰稳定细粒土(含砂)得到的混合料，简称二灰土。其抗压强度及抗冻性优于石灰土，收缩性小于水泥土和石灰土，但早期强度低，施工受季节限制；

不能用作高级路面基层，可用作高级路面底基层和其它次高级路面基层、底基层；

③二渣类

用石灰稳定煤渣(或再添加土、粒料等)得到的混合料，视所用材料情况分别简称二渣、二渣土、三渣、三渣土等；

适宜于作道路的基层和底基层

④石灰钢渣类

用石灰稳定钢渣得到的混合料，简称石灰钢渣或钢渣石灰。如再加土得到的混合料则称石灰钢渣土。用石灰、水淬渣稳定碎石得到的混合料简称石灰水淬渣碎石。钢渣混合料的早期强度和整体强度均高于碎石灰土和二灰碎石，是一种优质的半刚性材料，路用性能非常优良；

适宜于作各级公路、城市道路的基层；

路面基层- 碎、砾石基层

(1)级配型粒料

①级配碎石粗、细碎石集料和石屑各占一定比例，并且其颗粒组成符合密实级配要求的混合料，称级配碎石。其特点是，强度较高、稳定性较好，是级配集料中最好的材料，也是无结合料材料中最好的材料；

适用于各级公路和城市道路的基层和底基层。在一般道路上用作基层时，其最大粒径应控制在40mm以内。优质级配碎石作为沥青路面面层和半刚性基层的中间层时，其最大粒径应控制在

30mm以下；

②级配砾石

粗、细砾石集料和砂各占一定比例，并且其颗粒组成符合密实级配要求的。混合料，称级配砾石。其特点是强度低、稳定性较差，其材料性质是级配集料中最差的一种。天然砂砾掺加部分未经筛分的统货碎石，称级配碎砾石。其强度和稳定性介于级配碎石和级配砾石之间；

级配碎砾石可用于一般道路(二级和二级以下公路、城市次干道等)的基层，以及各级道路的底基层；级配砾石可用作轻交通道路路面的基层以及各级道路的底基层；

(2)嵌锁型粒料

①填隙碎石

用单一尺寸的粗碎石作主骨料，形成嵌锁，再用石屑填满碎石间的空隙，增加密实度，提高稳定性。这种路面结构称作填隙碎石；

适用于各级道路的底基层和一般道路的基层；

②沥青稳定碎石

类似于填隙碎石，但在铺筑时浇洒少量沥青于碎石层中，促进碎石层压实成型的一种改进填隙碎石，更有利于增加密实度，提高稳定性。是一种优质基层材料；

用作高级路面的基层，特别适用于原有结构层整平后作基层。
