导专业一致，采用的比例宜符合表7-4的规定，并应
第
优先采用常用比例。
七章
表7-4 电气总平面图、电气平面图的制图比例
建筑电
序号
图名
常用比例
可用比例
气
工
程
1
电气总平面图、规划图
1:500、1:1000、1:2000
1:300、1:5000
图
2
电气平面图
1:50、1:100、1:150
1:200
第七章建筑电气工程图表75电气设备常用参照代号的字母代码设备装置和元举例器件种类旧标准中文名称新标准中文名称主码类代旧标准参照代号的字母代码含新标准代码子类主类代码含子类代码控制屏台控制操作箱柜屏acaac高压开关柜35kv开关柜ahaah刀开关箱10kv开关柜akaak低压配电屏低压配电柜alaan组成部件照明配电箱照明配电箱柜屏aalaal动力配电箱动力配电箱柜屏apaap信号箱信号箱柜屏asaas接线箱过路接线盒接线端子箱awxxd插座箱插座插座箱axxxd流量传感器bbf液体标高传感器液位测量传感器slbbl湿度计湿度传感器bbm非电量变换器量或电量到非电量到电压力传感器压力传感器sspbbp温度传感器温度传感器温度计stbbt烟感探测器烟雾感烟探测器ssbbr温感探测器火焰感光探测器stbbr第七章建筑电气工程图电容器电容器电容器ccacca其他元器件发热器件电热电热丝eheeb照明灯白炽灯荧光灯eeleea限流保护器件具有瞬时动作的fa限流保护器件具有延时动作的热过载释放器frffd保护器件f动作的限流保护器件具有延时和瞬时fs熔断器熔断器fuffa限压保护器件fv声响指示器铃钟光指示器led发光二极管hhappbhlppg信号器件指示灯告警灯信号灯hlppg红色指示灯红色信号灯绿色指示灯绿色信号灯hrppgrhgppgg黄色指示灯黄色信号灯hyppgy瞬时接触继电器瞬时接触继电器kakka交流继电器ka继电器差动继电器kd接触器热继电器热过载继电器接触器接触器kkhbbbkmqqac延时有或无继电器时间继电器ktkkf温度继电器kt电流表电流表pappa测量设备电度表电度表pjppj试验设备功率表有功功率表ppwppw温度计温度计phbbt电压表电压表pvppv第七章建筑电气工程图动开关低压断路器自qa断路器断路器qfqqa刀开关qk电力电路的开负荷开关关器件隔离开关隔离器隔离开关qqlqsqqb起动器软启动器qtqqas星三角启动器qqsd自耦降压启动器qqts漏电保护器剩余电流保护断路器qrqqr控制开关控制开关sassf选择开关多位开关选择开关sassac化为进一步处理的把手动操作转按钮开关按钮开关sb特定信号急停按钮停止按钮s停止按钮sessfsssss启动按钮ssf复位按钮ssr试验按钮sst电流互感器电流互感器tabbe变压器控制电路电源用控制变压器tcttc变压器电力变压器电力变压器t

2024版建筑电气工程施工图[1]

建筑电气工程施工图CONTENTS•建筑电气工程施工图概述•电气系统设计与布局•电气线路设计与选材•电气设备选型与安装•施工图绘制技巧与注意事项•建筑电气工程施工图实例分析建筑电气工程施工图概述01定义与作用定义建筑电气工程施工图是用图形符号、文字符号、文字说明等表示电气系统或设备在建筑物中的布局、安装、接线等情况的图纸。

作用指导建筑电气工程施工，确保电气设备安全、可靠、经济、合理地运行，为建筑物的使用功能提供保障。

列出所有图纸的名称、图号、张数等，方便查阅。

图纸目录对平面图中某些重要部分进行详细表示的图纸，包括设备安装详图、接线详图等。

详图对图纸中难以表达的部分进行文字说明，包括工程概况、设计范围、设计依据、施工要求等。

设计说明用图形符号表示电气系统的组成和连接关系，包括供配电系统图、照明系统图、动力系统图等。

系统图表示电气设备在建筑物平面上的布置情况，包括设备布置平面图、线路布置平面图等。

平面图0201030405施工图组成要素0102国家标准《建筑电气制图…规定了建筑电气工程施工图的制图规则、图形符号、文字符号等。

国家标准《供配电系统设…规定了供配电系统的设计原则、设计方法等。

国家标准《低压配电设计…规定了低压配电系统的设计要求、保护方式等。

国家标准《建筑物防雷设…规定了建筑物防雷设计的原则、方法等。

其他相关标准和规范如《民用建筑电气设计规范》JGJ 16-2008、《建筑电气照明装置施工与验收规范》GB 50617-2010等。

030405设计规范与标准电气系统设计与布局02负荷计算与电源设计负荷计算根据建筑功能、用电设备功率及使用频率等因素，进行详细的负荷计算，确定各级配电系统的容量。

电源设计根据负荷计算结果，选择合适的电源类型（如市电、发电机等），并设计相应的电源进线方式、配电柜布置等。

照明布局根据建筑空间、功能及使用需求，合理规划照明布局，包括灯具类型、数量、位置等。

照明控制设计灵活的照明控制系统，实现不同场景下的照明需求，提高照明舒适度和节能效果。

建筑电气设备安装识图与施工课件

工程概述
介绍某购物中心的电气设备调试和验收工程，包括工程规模、施工要求等。
调试流程
详细描述调试流程，包括设备检查、通电测试、功能验证等环节。
验收细节
详细介绍验收过程中需要注意的细节，如设备的接地、线路的绝缘等。
实例总结
总结该工程的调试和验收难点和亮点，以及对于其他类似工程的借鉴意义。
05
建筑电气设备安装常见问题与解决方案
电气设备调试的必要性
在设备安装完成后，通过调试可以发现并纠正设备在制造和安装过程中存在的问题，提高设备的可靠性和稳定性。
电气设备调试的基本内容
主要包括电气设备的绝缘性能测试、机械性能测试、安全性能测试等。
建筑电气设备调试步骤
电源调试
检查电源设备的工作状态，测试电源电压是否稳定，确保电源系统正常运行。
智能建筑电气技术的应用场景
分析智能建筑电气技术在住宅、商业、工业等领域的应用场景，以及在智慧城市、绿色建筑等方面的应用。
智能建筑电气技术的发展趋势探讨智能建筑电气技术的发展趋势，包括物联网、云计算、大数据等技术的应用，以及在能源管理、节能减排等方面的应用。
绿色建筑电气技术的发展与应用
绿色建筑电气技术的定义和分类
01
02
03
电气设备分类
根据功能和应用领域，电气设备可分为高压电气设备、低压电气设备等。
电气设备组成
电气设备通常由电源、负载、控制设备、保护设备等组成。
电气设备工作原理
不同类型电气设备的工作原理有所不同，了解工作原理有助于正确安装和使用电气设备。
建筑电气设备安装规范
施工标准
建筑电气设备安装施工应遵循国家和地方的相关标准、规范，确保施工质量和安全。

建筑设备安装识图与施工电气范例图纸

第7章电气专业范例图纸
内容提要
本章是本教材特制旳某高层综合楼设计当中旳电气专业范例图纸，描绘了建筑设备中电气专业施工图旳有关内容，涉及：常用照明、插座、配
电、防雷、接地等各部分内容。
本教材选定旳某高层综合楼中涉及了大厅、办公室、原则客房等常见建筑空间类型。
本章图纸设计了此楼电气专业旳内容，涉及：照明、插座、配电、防雷、接地等内容。
本章图纸涉及：设计阐明和材料表等文字描述部分(电施—01~电施— 02)、各层照明、插座、空调配电平面图(电施—03~电施—20)、详图(电施—21)、防雷接地平面图(电施—22)、各系统图(电施—24~电施—32)。
本章仅列出部分主要图纸，其他图纸旳电子件请与编辑部联络获取。
本章图纸旳平面图，是综合体现各系统管线、设备在各楼层当中旳位置；系统图则是将本楼中属于该系统旳全部管道、设备抽出，将其工作原
理绘பைடு நூலகம்；细部内容采用详图绘制。
本章图纸为一种整体，是电气设计人员体现设计思想旳具有有关效力旳文件。也是建设工作当中所必须接触旳文件。
本章图纸旳识图和施工内容在第8、9章中详细编写。在第8、9章中未描述到旳内容，可在本章中举一反三、触类旁通进行印证。

第7章设备施工图

建筑电气施工图的组成
（8）安装接线图接线图是表示成套装置、设备或装置
的连接关系，用于进行接线和检查的一种简图。
接线图中线路采用多线表示法，接线时可对号入座，它不能反映各元件之间的功能关系和动作关系，但在进行系统校线时可查出元件接点位置及错误之处。
建筑电气施工图的组成
（9）详图（大样图、国家标准图）详图就是表示电气工程中某一设备、
平面图是建筑电气施工图的主要内容之一。
建筑电气施工图的组成
（7）电路图电路图是用图形符号并按工作顺序排
列，详细表示电路、设备或者成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。
电路图又称为电气原理图或原理接线图，便于详细理解其工作原理，分析和计算电路特性，主要供设备的安装接线和调试用。
建筑电气施工图的组成
（1）封面给出工程项目名称、分部工程名
称、设计单位等内容。（2）图纸目录
图纸内容的索引。由序号、图纸名称、图号、张数、张次等组成。便于有目的、有针对性地查找、阅读图纸。
建筑电气施工图的组成
（3）设计说明主要阐述设计者应该集中说明的问题。
诸如：设计依据、建筑工程特点、设计参数、安装要求和方法等。能帮助读图者了解设计者的设计意图和对整个工程施工的要求，提高读图效率。（4）主要设备材料表
7.1 弱电系统工程图概述
一、设备施工图
设备施工图就是表达给水排水、空调、电气照明、电话通信、有线电视、保安防盗等设备系统的组成、安装等内容的图样。
设备施工图主要包括给排水工程图、暖通空调工程图、电气工程图
二、建筑电气工程图
1.建筑电气工程建筑电气工程包括：
（1）动力与照明工程（2）变配电工程（3）防雷工程（4）弱电工程有电视、电话、网络、火

建筑设备工程CAD制图与识图第3版第7章

曹双华主讲
第七章建筑电气工程图
曹双华主讲
第七章建筑电气工程图
曹双华主讲
第七章建筑电气工程图
曹双华主讲
第七章建筑电气工程图
曹双华主讲
第七章建筑电气工程图
曹双华主讲
第七章建筑电气工程图
曹双华主讲
y 7.1.3 建筑电气制图一般规定 y (1) 图形符号的绘制 y (2) 图面布局
第七章建筑电气工程图
曹双华主讲
第七章建筑电气工程图
曹双华主讲

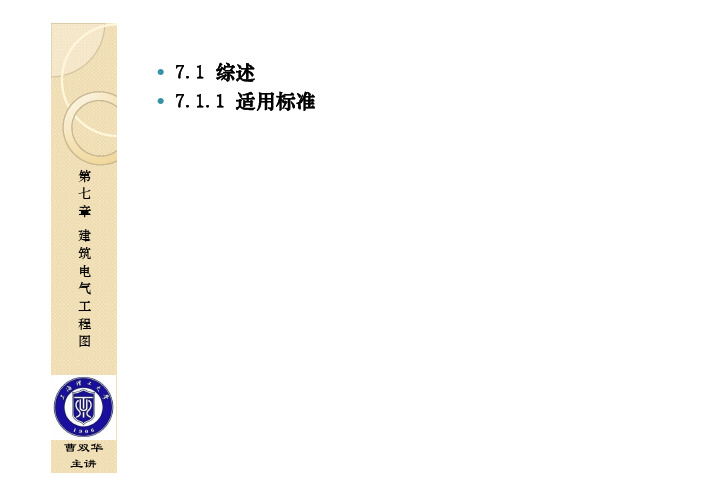

y 7.2 建筑电气工程常用符号
y GB/T 4728《电气简图用图形符号》规定了电气简
图常用的图形符号，这些符号基本上与IEC60617相
第七章建筑电气工程图
曹双华主讲
表7.1-2 《电气简图用图形符号》
第七章建筑电气工程图
曹双华主讲
y 7.1.2电气图分类
y 根据GB/T 6988《电气技术用文件的编制》标准，按照用途将电气简图分成15类，其中与建筑电气工程有关的有：
y (1) 系统图
y 7.3 建筑设备电气控制电路图
y 在许多场合下，比如设计、安装、调试、运行管理
，需要建筑环境与设备工程专业人员读懂某些设备
的电气控制图，以深入了解设备的工作过程，而需
第七
要绘制设备电气控制图的场合相对少一些，因此本
章
节的重心放在读图上。下面通过几个比较典型的例
建
子介绍设备电气图的识读。
筑
电
气
