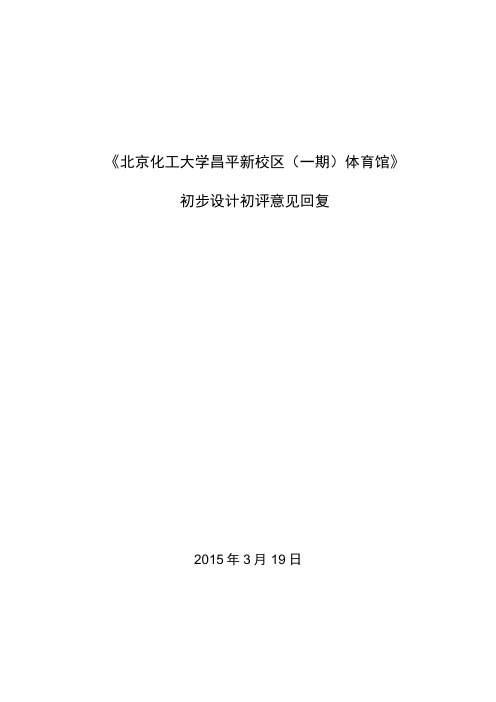

《北京化工大学昌平新校区（一期）体育馆》初步设计初评意见回复2015年3月 19日初评意见一、规划、建筑专业（一）总平面图1．根据《北京市绿色建筑一星级审查要点》，施工图初步设计说明应对相关要求有所体现及表述；回复：本建筑为绿色二星标准，我们将在说明中增加相关内容。
2．根据北京标函（2014）23号文《雨水控制与利用工程》，总图应确定实际硬化面积，下凹绿地深度及雨水回收池与总图的位置关系。
回复：已增加相关内容。
（二）关于建筑初设总说明1．消防设计说明：1）厅、比赛厅或训练厅的安全出口应设乙级防火门；回复: 比赛大厅和篮球训练厅的门已改为乙级防火门，是否其他的训练听例如羽毛球、网球、壁球、乒乓球训练厅均需要更改为乙级防火门？2）防火墙上的暗装消火栓背面封堵构造应满足耐火时间3小时。
回复: 在修改稿中补充此条说明。
2．节能设计说明：1）应说明透明屋面之比M值，比值不同其传热系数限值也不同；回复: 见初步设计说明书第32页10.2.5（2），M=0.102）窗墙热系数限值取2.4K[W/(m2.k)]；回复:传热系数均按2.4K[W/(m2.k)]取值。
3）当单一朝向的外窗窗墙比小于0.4时，玻璃可见光透射比不应小于0.4。
回复: 在修改稿中补充。
（三）图纸问题1．首层防火墙8轴、12轴两侧门窗洞口间距不应小于2米；回复: 满足要求，并在施工图阶段幕墙详细设计时落实。
二层西北侧出入口两个防火分区（防火墙）内转角处两侧门窗洞口间距不应小于4米；回复:二层西北侧出入口两个防火分区（防火墙）内转角处两侧门窗洞口目前间距为4米。
2．首层及二层西北侧出入口门斗处门扇开启后，两道门的间距不应小于1.5m；回复: 无障碍出入口满足此要求。
3．无障碍入口应标明设计坡度，当坡度大于1:20时应设栏杆扶手。
回复: 已增加了设计坡度，坡度都不大于1:204．观众厅各层西北与东南方向的门均应为乙（甲）级防火门；回复:已改为甲级防火门。
某大学体育馆工程施工方案
某大学体育馆工程施工方案1. 引言体育馆作为大学校园内的重要设施，承载着学生们进行体育活动、庆祝活动和大型会议等多种功能。
在某大学的体育馆工程项目中，我们将致力于提供一套科学合理的施工方案，以确保工程的高质量完成。
本文将详细介绍某大学体育馆工程施工方案的各个方面，包括施工目标、施工步骤、施工管理、安全措施等内容。
2. 施工目标某大学体育馆工程的施工目标主要包括以下几点：•高质量完成工程，达到设计要求；•确保施工进度，按计划完成；•合理控制施工成本，控制在预算范围内；•保证施工过程安全，预防事故发生。
3. 施工步骤3.1 前期准备工作•确定施工队伍和施工人员；•制定详细的施工计划和进度表；•采购施工所需的材料和设备；•分配各项工作任务和责任。
3.2 地基基础工程•进行土地平整和基坑开挖工作；•密实土壤，加固地基，确保承重能力；•进行地下管道和电缆的预埋工作。
3.3 主体结构施工•对体育馆主体进行施工，包括钢结构安装、墙体砌筑等；•进行屋面施工，确保防水和保温效果；•安装门窗和采光设备。
3.4 室内装修及设备安装•进行室内地面、墙面和天花板的装修；•安装灯具和电气设备；•安装空调设备和通风设备；•安装座椅、场地标识等附属设施。
3.5 系统调试和验收•对各种设备进行调试和检测，确保正常运行；•进行设备的功能性验收和安全性评估；•完成相应的竣工验收手续。
4. 施工管理为了确保施工过程的顺利进行，我们将采取以下管理措施：•项目经理将负责整个工程的组织和协调工作；•施工现场将设置安全警示标识；•实行周报制度，定期汇报施工进展情况；•保持施工现场整洁，并进行垃圾分类处理；•定期召开施工协调会议，解决问题和难题。
5. 安全措施安全是施工过程中最重要的考虑因素之一。
某大学体育馆工程的施工过程中，我们将采取以下安全措施：•所有施工人员必须经过相应的培训和持证上岗；•工地设置专门的安全警示标识，并划定禁止进入区域；•定期进行安全检查和隐患排查，及时消除安全隐患；•强化施工人员的安全意识，提供必要的个人防护装备；•编制应急预案，指导应对突发事件和紧急情况。
某体育馆金属屋面工程施工组织设计
某体育馆金属屋面工程施工组织设计一、工程概况体育馆金属屋面工程位于市地区，总建筑面积为XXXX平方米。
金属屋面工程主要包括金属板铺设、防水层施工以及相关的辅助工程。
二、施工目标1.保证施工质量：严格按照设计图纸和施工规范进行施工，确保金属屋面的稳固性和耐久性。
2.保证工期进度：合理调配资源，合理安排施工队伍，确保按时完成金属屋面工程。
3.保证安全施工：制定详细的安全施工方案，加强对施工人员的安全培训，确保施工过程中的安全。
1.施工队伍组织根据工程的规模和施工进度，组织一支专业的金属屋面施工队伍。
队伍人员包括施工经理、施工技术员、劳务工人等，保证施工人员的素质和数量满足施工需要。
施工队伍要按照责任制管理，明确各个岗位的职责，使施工工作井然有序进行。
2.施工方案制定根据项目设计图纸和施工要求，制定详细的施工方案。
方案中包括金属板铺设的顺序和方式、防水层的施工方法和材料选择、辅助工程的施工方案等内容。
施工方案要符合相关技术标准，确保施工质量和工期进度。
3.资源调配和材料采购根据施工方案，合理调配施工所需的材料和设备。
材料采购要选择正规渠道，确保材料的质量和供货的及时性。
设备采购要选择适用、高效的设备，确保施工进度的顺利进行。
4.安全施工措施制定详细的安全施工方案，包括施工现场的安全警示标志和防护设施、施工人员的安全培训和防护措施等。
施工人员要全程佩戴安全防护用品，严禁私拉乱接电线，做好现场安全巡查和事故应急预案。
5.质量控制措施建立质量管理体系，明确每个施工环节的质量控制要点和责任人。
施工过程中进行必要的质量检查和试验，确保金属屋面的稳固性和耐久性。
对于不符合质量要求的工程要及时整改或重新施工。
6.工期控制制定详细的工期计划，明确每个施工环节的工期要求和进度节点。
合理安排施工队伍和资源，确保按照计划完成各个施工阶段的工作。
工期延误时要采取有效的措施进行调整，保证工期进度的正常进行。
四、施工组织机构和分工1.项目经理：统筹和组织施工工作，负责施工队伍的管理和工期进度的控制。
体育馆金属屋面工程施工质量目标和质量保证措施
体育馆金属屋面工程施工质量目标和质量保证措施第一节质量目标及保证计划“追求质量、功能和艺术的完美，创造用户满意的精品工程”，做一个工程出一个精品，让业主放心，使用户满意。
根据ISO9000质量保证体系的要求，采取工程全过程的质量控制加事后检验的质量保证措施。
针对该工程的特点，建立由公司总经理、总工程师直接领导，项目经理直接控制，质控部门现场检查的三级质量管理程序，形成一个由总经理到生产施工班组的垂直管理线，确保工程质量达到优良标准，质量创优措施附后。
产品质量的高低取决于原材料的质量、加工工艺、加工设备及质量控制手段等方面。
及时供应优质安装材料是确保施工计划的落实、工程创优的根本保证。
工程材料除特殊需要现场加工外，其余的均在生产厂内加工制作完成后采用汽车运抵现场。
生产厂的加工顺序按现场项目部提交的安装计划及安装材料进场计划，由公司总部下达生产指标按期、按质、按量完成。
生产加工全过程由公司质检员跟踪检验，并制定产品制作的质量检验计划。
严格按照 ISO9001 的质量要求及程序制做本工程的全部材料，确保出厂材料均为优质品。
本工程的加工制作主要包括：彩涂压型钢承板板、天窗复合屋面板等产品的加工制作。
按照设计需要以及合同规定积极备料、组织加工，合理安排施工，确保加工、安装质量。
一、质量目标我公司承诺：本工程按国家现行设计、施工及验收规范、质量检验评定标准进行验评，达到国家、地方及行业规范性文件规定的质量验收合格标准。
确保工程质量到省优“泰山杯”要求。
具体保证体系及措施如下：原件加工、组装：100％合格，优等品达到90％以上；安装：基本项目80％以上抽检为优良，其余为合格；项目90％以上抽检为优良，其余为合格。
二、质量保证计划我公司的具体措施是：严格依照ISO9001质量管理体系的程序来管理工程。
抓好设计、采购、加工及施工过程的质量，各道工序层层把关，把影响质量的因素控制在萌芽之中。
1．在设计质量上，我公司有自己的设计研发中心，有众多经验丰富的专业设计人员，可以充分地与本工程总设计方进行无障碍沟通，首先经过设计论证，主设计师进行交底，使每一个设计人员明确主设计师的意图，设计过程中，每张图纸必须经过设计、校对、审核等程序，以保证图纸质量。
钢结构体育馆施工方案
钢结构体育馆施工方案实施方案概述：钢结构体育馆的施工方案是针对体育馆建设项目制定的具体实施计划。
通过合理的施工方案，确保体育馆工程的顺利进行，保证施工安全、质量和进度。
一、前期准备在正式施工开始之前，需进行全面的前期准备工作，包括但不限于以下步骤：1. 梳理设计文件：仔细审查和研究设计文件，包括结构图纸、施工图纸和相关技术规范，确保施工方案符合设计要求。
2. 采购材料：根据设计要求和计划施工进度，合理安排材料采购，确保材料品质和供应充足。
3. 施工人员组织：根据项目规模和需要，组织各个施工工种的人员，包括项目经理、技术人员、施工人员等，确保施工队伍的组织合理和足够。
4. 施工设备准备：统筹安排施工所需的机械设备和施工工具，保证施工的顺利进行。
5. 施工场地准备：对施工场地进行勘测和规划，确保施工区域安全、整洁，同时采取必要的安全措施，保证现场人员和施工设备的安全。
二、基础工程施工基础工程施工是体育馆建设中最重要的环节之一。
施工方案应包含以下内容：1. 土方开挖：根据基础设计图纸和土质条件，制定开挖计划，合理控制开挖深度和坡度，确保基础的稳定性。
2. 基础浇筑：根据设计要求和施工图纸，制定混凝土浇筑方案，包括浇筑的时间、分层次施工以及使用的混凝土标号等。
3. 护坡工程：对体育馆周边地势进行调整和护坡加固，保证施工区域的安全和稳定。
三、主体结构施工主体结构施工是体育馆建设中最关键的环节。
施工方案应包含以下内容：1. 钢结构件制作：根据施工图纸和设计要求，合理组织钢结构元件的切割、焊接和加工，确保结构的精确度和质量。
2. 组装和吊装：根据钢结构图纸，制定组装顺序和吊装计划，确保各个结构元件的正确安装和稳固连接。
3. 防腐和防火处理：对钢结构进行必要的防腐和防火处理，延长结构寿命并确保使用安全。
四、附属设施建设除了主体结构外，体育馆还需要建设各种附属设施，如观众席、卫生间、照明设备等。
施工方案应包含以下内容：1. 施工顺序规划：合理安排附属设施的建设顺序，确保施工过程中不影响其他工程的进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
体育馆（北京化工大学昌平新校区体育馆项目）金属屋面工程施工方案编制人：审核人：批准人：编制单位：中科光大国际建筑工程（北京）有限公司编制日期：2016年10月21日目录第一章工程概况 (1)一、编制依据 (1)二、编制说明 (2)三、施工现场 (2)第二章施工部署 (3)一、进度目标 (3)二、安全目标 (3)三、拟投入的劳力 (3)四、现场安装主要机械 (4)五、施工方法及安装区域综述 (5)六、与总包及其他专业工程配合的施工措施 (5)第三章屋面系统施工工艺及主要材料 (6)一、工艺流程： (6)二．上人通道搭设及安全生命线与安全网操作平台搭设施工： (7)3.2.1 上人施工通道搭设： (7)3.2.2安全生命线布置： (8)3.2.3安全网铺设 (8)3.2.4操作平台搭设： (9)三、测量放线： (10)四、天沟系统施工 (10)3.4.1 天沟龙骨焊接 (10)3.4.2、不锈钢天沟安装： (11)五、出屋面洞口定位、主檩条、次檩条焊接安装 (12)六、镀锌穿孔底板安装： (18)七、无纺布、吸音层施工 (19)八、隔声层、防水层施工 (19)九、支撑层铝制高强T型码及避雷件安装： (20)十、保温层、降噪层施工 (20)十一、金属屋面板铺设安装 (20)十二、立边咬合 (21)十三、收边收口、屋脊安装： (21)第四章设备、材料现场吊装 (23)一、吊装方法的确定及技术措施 (23)二、吊装步骤 (23)三、吊运程序 (24)四、吊装注意事项 (24)第五章施工重点与难点分析 (24)一、施工重点、难点分析和解决方案 (25)二、屋面工程施工的总体思路 (29)三、金属屋面材料的检验及制作思路 (29)四、主要原材料的检测及适用标准 (30)五、安装机械设备能力 (31)第六章、施工组织机构及资源配置 (34)一、组织机构设置说明 (34)第七章安全保证措施 (37)一、防火措施 (35)二、高空措施 (37)三、防止触电措施 (37)四、特别安全注意事项 (38)五、现场施工安全管理措施 (38)六、现场安全生产技术措施 (41)第八章冬季施工措施 (40)第一章工程概况工程名称：北京化工大学昌平新校区体育馆—金属屋面工程建设地点：北京市昌平区南口镇东北部马鞍山地块内使用性质：体育培训、4000人球类比赛馆、游泳馆北京市昌平大学新校区体育馆金属屋面工程，位于北京市昌平区南口镇东部马鞍山地块内虎峪村虎峪路附近，总建筑面积23000平方米，金属屋面面积为5000多平方米。
设计造型四坡斜屋面，主体结构钢筋混凝土框架剪力墙结构+局部钢结构屋盖。
金属屋面工程施工作业面位于钢架结构上表面，施工作业面悬空，作业面不平整，造型特殊，施工难度大，所以必须采取相应的技术和安全措施确保该金属屋面施工质量和安全。
一、编制依据1.1.1 施工图纸及我司深化后获批的施工图纸。
1.1.2 国内现行技术标准及规范。
1.1.3 屋面系统技术资料。
1.1.4 编制依据1.1.5本施工方案依照化工大学屋面的招标文件及总包提供的建筑图，我司深化后获批的施工图、及其国家有关施工方案；1.1.6国家及行业颁发的施工及验收规范，工程质量检验评定标准如：表1序号规范、规程名称编号1 建筑结构荷载规范GB50009-20122 钢结构设计规范GBJ50017-20143 冷弯薄壁型钢结构技术规范GBJ50018-20024 采光顶与金属屋面技术规范JGJ225-20125 钢结构焊接规范GB50661-20116 民用建筑热工设计规范GB50176-937 建筑防雷设计规范GB50057-20108 建筑设计防火规范GB50016-20149 铝及铝合金压型板JB/T6891-200610 铝合金建筑型材GB/T5237-200411 外墙饰面工程施工及验收规范JGJ126-201512 钢结构工程施工质量检验规范GB50205-201213 电气装置安装工程接地装置施工及验收规范GB/50169-200614 压型金属板设计施工规范YBJ21615 屋面工程质量验收规范GB50207-201216 其它规范、标准等二、编制说明为规范本工程从工程设计、材料采购及控制、屋面产品的加工制作、现场施工至竣工验收等全部生产活动，运用先进的生产加工工艺和设备生产出符合本工程质量要求的优质产品，以科学的施工方法指导施工，以及运用成熟的施工管理经验管理本工程的全部工程事物，从而保证工程顺利完成。
1.2.1 编制内容本施工组织方案是针对北京化工大学昌平新校区体育馆金属屋面工程实际施工特点，依据国家规范、规程编制而成。
围绕本工程的工程特点、技术难点、施工条件等相关技术资料，从工程前期整体考察、研究与分析。
前期的准备工作（包括设计计划的制定、设计思路方案的确立、施工图设计、材料的进场计划、材料运输计划、生产进度计划的拟制的编制等）。
对施工部署；主要施工方案；主要材料的技术标准、参数、供货能力、质量保证措施；主要技术措施，包括质量、安全、消防、环保、工期保证等措施；屋面结构面板加工、安装方案；屋面工程质量通用的防治措施；工程成品保护措施；工程资料管理与工程验收；与设计、监理、甲方的配合及在交叉施工中应注意的问题；承揽该项目的优势以及售后服务等方面进行了较为系统的编写。
三、施工现场布置和安装用电设施，制作屋面檩条的施工与安装檩托次檩条；1.3.1施工机械应按施工计划进入工地，进场前应检查落实施工机械的进场道路及停机位置，确保施工机械进场顺利；1.3.2施工机械进场后应在指定地点及时组装，组装后应即进行全面检查，调试正常，确保机械在良好的状态下工作，严禁机械带病作业；1.3.3施工所需的吊具、索具、机具进场后应进行全面检查，确保使用安全；1.3.4以施工组织设计为依据，对全体施工人员进行全面技术交底，使之明确施工质量和安全生产的重要性和必要性，并应作到：1.3.5定人定岗，持证上岗，服从安排，听从指挥；1.3.6了解各道施工工序的质量标准及确保施工质量的各项技术措施；1.3.7落实各项安全生产的条件和措施。
1.3.8 落实现场施工用电位置。
第二章施工部署一、进度目标在总工期进度计划的控制下开展金属屋面的施工。
金属屋面现场施工控制工期为60天，我司将尽最大努力确保安全、质量的前提下，提前完成金属屋面所有施工工作。
二、安全目标建立健全安全保证管理体系和安全生产岗位责任制，确保安全无事故。
三、拟投入的劳力工种按工程施工阶段投入劳动力情况施工前准备前期施工中期施工后期施工验收安装工 2 10 20 10 4焊工 1 10 10 6 1机修工 1 1 1 1 1电工 1 1 1 1 1油漆工 1 1 1 1 1信号工 1 1 1 1 1普工 2 6 14 6 2合计16 37 55 33 18 四、现场安装主要机械序号设备名称规格型号数量国别产地制造年份额定功率（KW）生产能力1 汽车吊25T 1 中国现场吊装2 屋面板压型机65/400 1 中国2013 38 面板成型3 电动咬口机R-65/400 2 中国2015 20 电动锁边4 交流焊机X-320 8 中国2015 26 现场焊接5 高频氩弧焊机WT-350 2 中国2015 26 现场焊接6 手动砂轮机打磨/ 8 中国2015 /现场焊接7 切割机GB1-30 4 中国2015 15 加工制作8 手电钻ZS-68 20 中国2015 5 现场安装9 拉铆枪/ 10 中国2015 30 现场安装10 全站仪WILD-T7021 瑞士2015 / 测量序号设备名称规格型号数量国别产地制造年份额定功率（KW）生产能力11 经纬仪T2 1 瑞士2015 / 测量12 水准仪N-2 1 瑞士2015 / 测量13 铝合金标尺/ 4 中国2015 / 测量14 线锤/ 4 中国2015 / 测量15 钢卷尺100米 2 中国2015 / 测量16 钢卷尺50米10 中国2015 / 测量17 水平尺/ 10 中国2015 / 测量18 角尺/ 10 中国2015 / 测量五、施工方法及安装区域综述施工现场则采用常规的，“现场加工、分块吊装”的施工方法。
即在加工区现场加工、焊接、切割、然后由现场施工人员以人工吊运的方法将加工的半成品至屋面钢结构上安装。
依次完成屋面檩条系统、不锈钢天沟系统、及屋面系统。
根据钢结构提交工作面时间对关键标高点进行复核，交接。
而后测量放线→天沟系统定位→天沟龙骨焊接→屋面主檩条→屋面次檩条安装→镀锌穿孔底板安装→防尘无纺布铺设→吸音棉铺设→隔声层水泥加压板安装→防水层聚酯胎改性沥青自粘防水卷材施工→支撑层支架安装→保温层100厚玻璃丝绵铺设→隔音降噪层施工→屋面板安装→屋面板收边、锁边→验收。
六、与总包及其他专业工程配合的施工措施施工的安装顺序须和钢结构、幕墙等单位充分协商，在保证安全、质量的前题下，默契配合达到预定工期的目标。
2.6.1本工程屋面安装与钢结构、幕墙相互配合的好坏是制约工程工期和质量的重要因素，我公司将派设专门的技术及管理人员与钢结构等施工单位进行沟通与协调，在业主及监理单位的统一组织下进行生产，这样能免除各施工队伍交叉作业中容易出现的问题，确保工程质量目标和工期目标的实现。
2.6.2施工前，在设计交底时，要认真、仔细、负责，施工人员要弄清楚设计意图，彻底明白图纸的设计要求，尤其同钢结构等单位相交叉的部位，不明白的地方及时向设计了解清楚，发现问题即刻提出。
2.6.3施工人员对整个工程的其他专业需要有概况性的了解，对其功能、尺寸、工作方式、运输过程以及相配套部件都要有一定了解，比如：钢结构尺寸与安装要求是否对应等等，便于及早发现问题，解决问题。
2.6.4钢结构工程的施工必须兼顾钢结构、幕墙工程的进度计划要求，与钢结构工程密切配合，钢结构施工及沉降误差，直接影响屋面的施工，合理穿插施工，提前计划、提前准备，服从工程总进度计划，确保施工正确性，杜绝事后开槽凿洞，严格按序及规范要求施工。
2.6.5各分项工作提前排出计划，协助业主提前定案，为各工种的相互配合创造条件。
各专业、各工种在统一协调下合理穿插，本着互谅互助的原则对场区内的场地、机具等合理使用。
各专业交叉作业时，注意做好已完工程的成品保护工作。
第三章屋面系统施工工艺及主要材料一、工艺流程：3.1.1上人通道、施工马道、安全生命线、安全网布置→操作平台搭设→测量放线→天沟系统定位→天沟龙骨焊接→出屋面洞口定位→屋面主檩条焊接→屋面次檩条焊接→镀锌穿孔底板安装→防尘无纺布铺设→吸音棉铺设→隔声层水泥加压板安装→防水层聚酯胎改性沥青自粘防水卷材施工→支撑层支架安装→出屋面装饰墙→保温层100厚玻璃丝绵铺设→隔音降噪层施工→屋面板安装→屋面板收边、锁边→收边收尾→自检清洁→报验。
