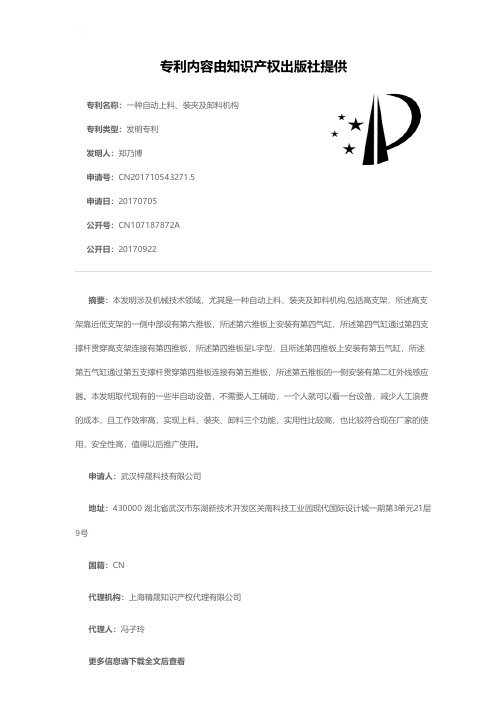

专利名称：一种自动上料、装夹及卸料机构专利类型：发明专利
发明人：郑乃博
申请号：CN201710543271.5
申请日：20170705
公开号：CN107187872A
公开日：
20170922
专利内容由知识产权出版社提供
摘要：本发明涉及机械技术领域，尤其是一种自动上料、装夹及卸料机构,包括高支架，所述高支架靠近低支架的一侧中部设有第六推板，所述第六推板上安装有第四气缸，所述第四气缸通过第四支撑杆贯穿高支架连接有第四推板，所述第四推板呈L字型，且所述第四推板上安装有第五气缸，所述第五气缸通过第五支撑杆贯穿第四推板连接有第五推板，所述第五推板的一侧安装有第二红外线感应器。
本发明取代现有的一些半自动设备，不需要人工辅助，一个人就可以看一台设备，减少人工浪费的成本，且工作效率高，实现上料、装夹、卸料三个功能，实用性比较高，也比较符合现在厂家的使用，安全性高，值得以后推广使用。
申请人：武汉梓晟科技有限公司
地址：430000 湖北省武汉市东湖新技术开发区关南科技工业园现代国际设计城一期第3单元21层9号
国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：冯子玲
更多信息请下载全文后查看。
一种新型井下自动上卸料装置
一种新型井下自动上卸料装置李艾民;陈飞;彭茜【摘要】针对井下喷浆支护过程中,混凝土干拌物进入搅拌机的过程因采用人工上料方式而导致效率低的问题,通过分析现有自动上卸料装置结构,提出了一种新型井下自动上卸料装置,重点介绍了该装置的结构设计.该装置采用履带行走机构,能够随搅拌机移动;采用闭合抓斗,减少了粉尘;自动进行上卸料工作,有利于提高支护效率.【期刊名称】《工矿自动化》【年(卷),期】2016(042)002【总页数】3页(P16-18)【关键词】喷浆支护;自动上卸料装置;自动上料;自动卸料【作者】李艾民;陈飞;彭茜【作者单位】中国矿业大学机电工程学院,江苏徐州 221116;中国矿业大学机电工程学院,江苏徐州 221116;中国矿业大学机电工程学院,江苏徐州 221116【正文语种】中文【中图分类】TD353目前矿山井巷主要采用喷浆支护方式。
该方式利用压缩空气将水泥砂浆以较高的速度喷射到岩体表面，凝结硬化后形成支护[1]。
传统喷浆工艺流程中，由人工完成从矿车内卸料至料场、拌料、再次上料至矿车等工作，劳动强度大，工作效率低，严重影响支护施工的速度和喷浆质量。
本文提出一种能够代替人工上料的自动上卸料装置，大大提高了喷浆支护的效率和质量。
某矿用自动上料喷浆机采用升降式采料装置[2]。
图1为采料装置侧面。
该采料装置通过链轮使12个挖斗不断旋转来进行取料、卸料，采用升降油缸解决取料面下移问题。
整个装置由液压马达驱动。
在取料过程中，随着矿车中混凝土干拌物不断减少，升降油缸驱动升降支架下移，挖斗抓取矿车内的混凝土干拌物。
内外压链轮用于在升降支架位置变化时调节链条的张紧状态。
该采料装置每个挖斗取料质量小、次数多，无法从根本上解决取料过程中粉尘飞扬的难题；不能将依附在侧壁的混凝土取出，且取料机构与矿车底部的协调性不足，无法将物料完全取出；没有行走机构，导致装置无法随喷浆机即时移动，效率提升不明显。
图2为某现有矿用自动上卸料装置[3]。
【CN209989374U】一种全自动型发酵设备的卸料装置【专利】

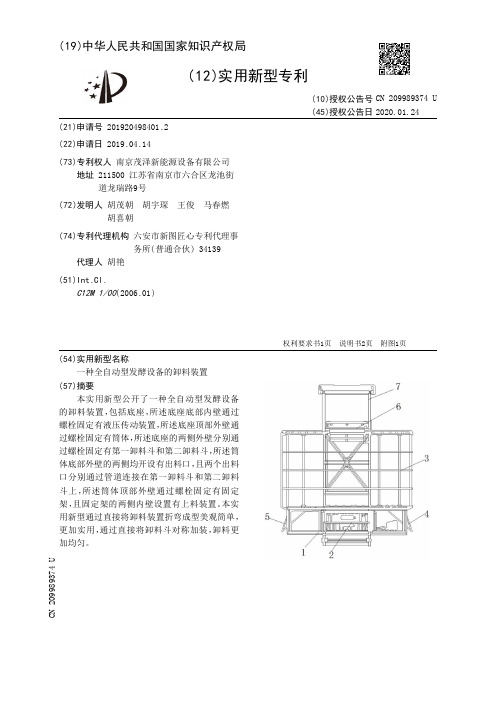

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920498401.2(22)申请日 2019.04.14(73)专利权人 南京茂泽新能源设备有限公司地址 211500 江苏省南京市六合区龙池街道龙瑞路9号(72)发明人 胡茂朝 胡宇琛 王俊 马春燃 胡喜朝 (74)专利代理机构 六安市新图匠心专利代理事务所(普通合伙) 34139代理人 胡艳(51)Int.Cl.C12M 1/00(2006.01)(54)实用新型名称一种全自动型发酵设备的卸料装置(57)摘要本实用新型公开了一种全自动型发酵设备的卸料装置，包括底座，所述底座底部内壁通过螺栓固定有液压传动装置，所述底座顶部外壁通过螺栓固定有筒体，所述底座的两侧外壁分别通过螺栓固定有第一卸料斗和第二卸料斗，所述筒体底部外壁的两侧均开设有出料口，且两个出料口分别通过管道连接在第一卸料斗和第二卸料斗上，所述筒体顶部外壁通过螺栓固定有固定架，且固定架的两侧内壁设置有上料装置。
本实用新型通过直接将卸料装置折弯成型美观简单，更加实用，通过直接将卸料斗对称加装，卸料更加均匀。
权利要求书1页 说明书2页 附图1页CN 209989374 U 2020.01.24C N 209989374U权 利 要 求 书1/1页CN 209989374 U1.一种全自动型发酵设备的卸料装置，包括底座(1)，其特征在于，所述底座(1)底部内壁通过螺栓固定有液压传动装置(2)，所述底座(1)顶部外壁通过螺栓固定有筒体(3)，所述底座(1)的两侧外壁分别通过螺栓固定有第一卸料斗(4)和第二卸料斗(5)，所述筒体(3)底部外壁的两侧均开设有出料口，且两个出料口分别通过管道连接在第一卸料斗(4)和第二卸料斗(5)上，所述筒体(3)顶部外壁通过螺栓固定有固定架(7)，且固定架(7)的两侧内壁设置有上料装置(6)。
2.根据权利要求1所述的一种全自动型发酵设备的卸料装置，其特征在于，所述筒体(3)顶部外壁开设有进料口，且进料口位于上料装置(6)的正下方。
一种自动装料与卸料装置[实用新型专利]
![一种自动装料与卸料装置[实用新型专利]](https://img.taocdn.com/s3/m/7aa4c6aba8956bec0875e342.png)

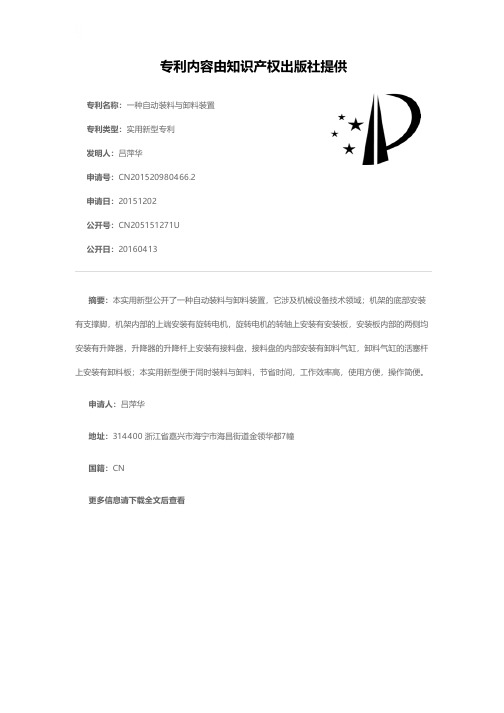

专利名称：一种自动装料与卸料装置专利类型：实用新型专利
发明人：吕萍华
申请号：CN201520980466.2
申请日：20151202
公开号：CN205151271U
公开日：
20160413
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动装料与卸料装置，它涉及机械设备技术领域；机架的底部安装有支撑脚，机架内部的上端安装有旋转电机，旋转电机的转轴上安装有安装板，安装板内部的两侧均安装有升降器，升降器的升降杆上安装有接料盘，接料盘的内部安装有卸料气缸，卸料气缸的活塞杆上安装有卸料板；本实用新型便于同时装料与卸料，节省时间，工作效率高，使用方便，操作简便。
申请人：吕萍华
地址：314400 浙江省嘉兴市海宁市海昌街道金领华都7幢
国籍：CN
更多信息请下载全文后查看。
一种卸料装置[发明专利]
![一种卸料装置[发明专利]](https://img.taocdn.com/s3/m/9bfa57caaaea998fcd220e0b.png)

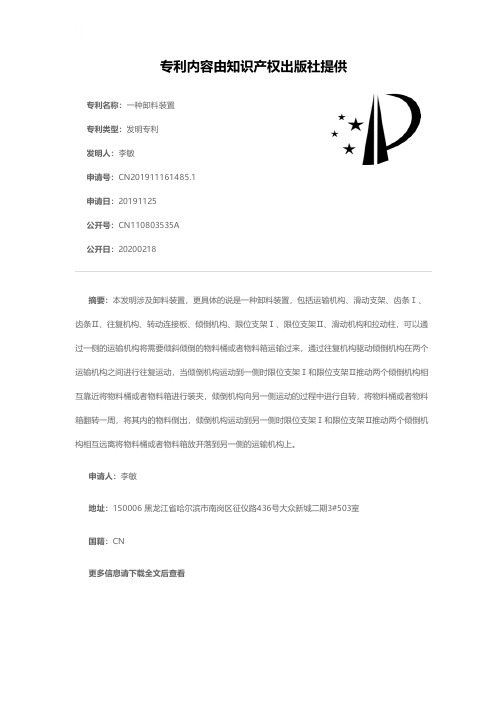

专利名称：一种卸料装置
专利类型：发明专利
发明人：李敏
申请号：CN201911161485.1申请日：20191125
公开号：CN110803535A
公开日：
20200218
专利内容由知识产权出版社提供
摘要：本发明涉及卸料装置，更具体的说是一种卸料装置，包括运输机构、滑动支架、齿条Ⅰ、齿条Ⅱ、往复机构、转动连接板、倾倒机构、限位支架Ⅰ、限位支架Ⅱ、滑动机构和拉动柱，可以通过一侧的运输机构将需要倾斜倾倒的物料桶或者物料箱运输过来，通过往复机构驱动倾倒机构在两个运输机构之间进行往复运动，当倾倒机构运动到一侧时限位支架Ⅰ和限位支架Ⅱ推动两个倾倒机构相互靠近将物料桶或者物料箱进行装夹，倾倒机构向另一侧运动的过程中进行自转，将物料桶或者物料箱翻转一周，将其内的物料倒出，倾倒机构运动到另一侧时限位支架Ⅰ和限位支架Ⅱ推动两个倾倒机构相互远离将物料桶或者物料箱放开落到另一侧的运输机构上。
申请人：李敏
地址：150006 黑龙江省哈尔滨市南岗区征仪路436号大众新城二期3#503室
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920319900.0
(22)申请日 2019.03.14
(73)专利权人 河北华阳生物科技有限公司
地址 053200 河北省衡水市冀州区滏阳东
路645号
(72)发明人 贾京潭
(51)Int.Cl.
B65G 53/24(2006.01)
B65G 53/60(2006.01)
(54)实用新型名称一种自动上料及强制卸料装置(57)摘要一种自动上料及强制卸料装置，包括干燥机、支架、PLC控制箱、气固分离器、真空泵、高频振动器、反吹型吸尘器以及吸料软管，所述干燥机设有卸料口，所述干燥机上安装有所述支架，所述支架上安装有与所述干燥机功能连接的所述气固分离器，所述气固分离器内上部置有振动圈；所述气固分离器下部安装有所述高频振动器，所述气固分离器顶端功能连接有所述反吹型吸尘器；所述气固分离器上部一侧通过连接管道连接有所述真空泵，该连接管道上安装有真空阀，所述气固分离器上部另一侧连接有所述吸料软管，所述吸料软管上靠近所述气固分离器处设有吸料阀。
本实用新型由于采用上述结构设计，不仅自动化程度高，而且能够避免产品粘壁和产
品损失。
权利要求书1页 说明书2页 附图1页CN 209889844 U 2020.01.03
C N 209889844
U
权 利 要 求 书1/1页CN 209889844 U
1.一种自动上料及强制卸料装置，其特征在于：包括干燥机、支架、PLC控制箱、气固分离器、真空泵、高频振动器、反吹型吸尘器以及吸料软管，所述干燥机设有卸料口，所述干燥机上安装有所述支架，所述支架上安装有与所述干燥机功能连接的所述气固分离器，所述气固分离器内上部置有振动圈；所述气固分离器下部安装有所述高频振动器，所述气固分离器顶端功能连接有所述反吹型吸尘器；所述气固分离器上部一侧通过连接管道连接有所述真空泵，该连接管道上安装有真空阀，所述气固分离器上部另一侧连接有所述吸料软管，所述吸料软管上靠近所述气固分离器处设有吸料阀；所述支架上还安装有所述PLC控制箱，所述PLC控制箱功能连接所述干燥机、所述气固分离器、所述真空泵、所述高频振动器、所述反吹型吸尘器。
2。
