一、粗集料软弱颗粒概述
粗集料软弱颗粒筛适用测定碎石、砾石及破碎砾石中软弱颗粒含量。
符合标准（T 0320---2000粗集料软弱颗粒试验）。
二、主要参数
1、标准筛直径：200、300mm；
2、标准筛孔径：4.75、9.5、16㎜方孔筛；
三、试验用仪器与材料
1、天平或台秤：称量5g，感量不大于5g ；
2、准筛：孔径为4.75、9.5、16㎜方孔筛；
3、压力机；
4、其它：浅盘、毛刷等；
四、颗粒筛分试验步骤
1、称风干试样2㎏（m1），如颗粒粒径大于31.5㎜，则称4㎏，过筛分成4.75
㎜～9.5㎜，9.5㎜～16㎜、16㎜以上各1份；
2、将每份中每一个颗粒大面朝下稳定平放在压力机平台中心，按颗粒大小分别加以0.15kN、0.25kN、0.34kN荷载，破裂之颗粒即属于软弱颗粒，将其弃去，称出未破裂颗粒的质量（m2）。
3、计算
按式（T0320-1）计算软弱颗粒含量，精确至0.1％。
P=（m1-m2）/m1×100 ——————（T0320-1）
式中：P——粗集料的软弱颗粒含量（％）；
m1——各粒级颗粒总质量（g）；
m2——试验后各粒级完好颗粒总质量（g）。
五、条文说明
美国ASTM C 235及日本道路协会规定的软石含量测定是用硬度65～75、直径1.6㎜的黄铜棒，施如9.81N的力在碎石上逐个划痕，留下划痕的即为软石。

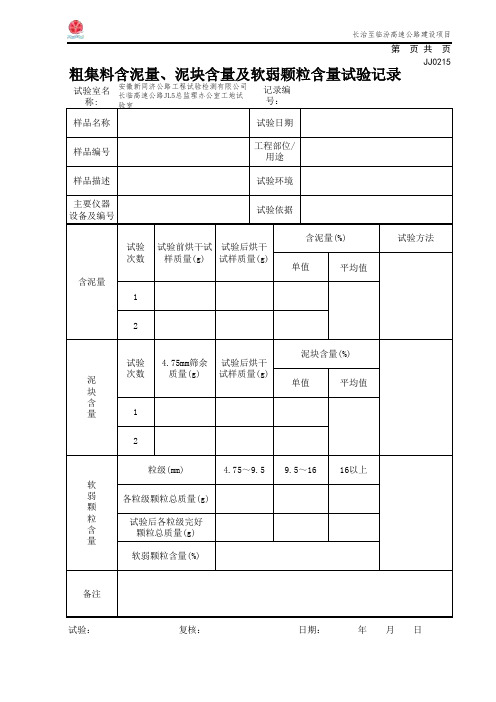

粗集料含泥量、泥块含量及软弱颗粒含量试验记录(JJ0215)
