雷山县配电网中期规划方案经济技术评估

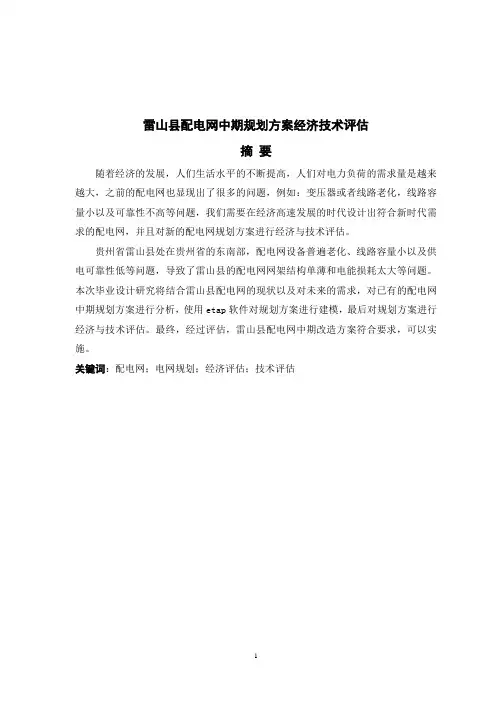

雷山县配电网中期规划方案经济技术评估摘要随着经济的发展，人们生活水平的不断提高，人们对电力负荷的需求量是越来越大，之前的配电网也显现出了很多的问题，例如：变压器或者线路老化，线路容量小以及可靠性不高等问题，我们需要在经济高速发展的时代设计出符合新时代需求的配电网，并且对新的配电网规划方案进行经济与技术评估。
贵州省雷山县处在贵州省的东南部，配电网设备普遍老化、线路容量小以及供电可靠性低等问题，导致了雷山县的配电网网架结构单薄和电能损耗太大等问题。
本次毕业设计研究将结合雷山县配电网的现状以及对未来的需求，对已有的配电网中期规划方案进行分析，使用etap软件对规划方案进行建模，最后对规划方案进行经济与技术评估。
最终，经过评估，雷山县配电网中期改造方案符合要求，可以实施。
关键词：配电网；电网规划；经济评估；技术评估1 绪论1.1 研究的背景随着国民经济和城市建设的发展，人民生活水平的逐年提高和改善，这些都离不开电力的支持，而配电网建设作为电力建设的重要组成部分，成为了制约经济发展的重要因素。
因为规划和建设科学合理的配电网是为经济与社会发展提供可靠供电的基础，配电网合理科学建设的前提是配电网的合理科学的规划，合理科学的规划就要提到规划方案的评估。
最近几年，雷山县经济快速发展，负荷也不断攀升，配电网建设与改造刻不容缓。
如何既能解决配电网的问题，又可以更好的为人民、为经济发展服务，取得更高的效益，已经成为了现在雷山县配电网规划的重要课题。
目前，雷山县配电网主要存在以下问题：首先是配电网基础差，雷山县地处山区，经济不发达，这就造成了之前没有足够的资金对配电网进行建设，使配电网设备质量不高，很多设备过寿命使用，配电网设备老旧问题非常严重，网架结构单薄，一旦故障就会大面积停电，正常工作时供电能力也有待提高；其次是配电线路的问题，当地私拉电线、乱拉电线现象严重，这不仅非常危险，而且不利于配电线路的运行维护以及配电网的健康发展；再次是配电网的发展速度赶不上城市经济发展的速度，城市经济快速发展不仅导致负荷也快速增大，也使地区用电结构发生了变化，旅游业的快速发展以及居民生活用电负荷快速增长造成电网的容量不足，在用电高峰时段出现了过负荷的现象，制约了城市经济的发展；最后是市政规划的落后使得配电网用地及空间资源与其他基础设施的建设存在矛盾，城市里可以改造的范围太小，施工不仅影响居民的正常生活，新电缆等设备也不好架设，扩建极其不方便。
