敷设方式
各种敷设方式简称

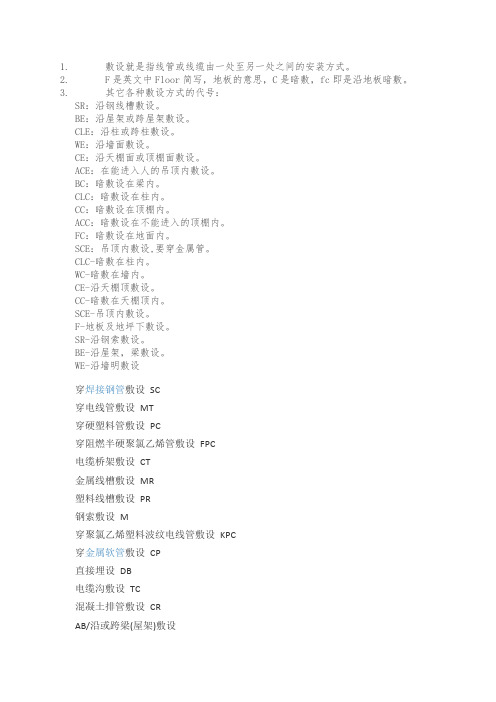

1.敷设就是指线管或线缆由一处至另一处之间的安装方式。
2.F是英文中Floor简写，地板的意思，C是暗敷，fc即是沿地板暗敷。
3.其它各种敷设方式的代号：SR：沿钢线槽敷设。
BE：沿屋架或跨屋架敷设。
CLE：沿柱或跨柱敷设。
WE：沿墙面敷设。
CE：沿天棚面或顶棚面敷设。
ACE：在能进入人的吊顶内敷设。
BC：暗敷设在梁内。
CLC：暗敷设在柱内。
CC：暗敷设在顶棚内。
ACC：暗敷设在不能进入的顶棚内。
FC：暗敷设在地面内。
SCE：吊顶内敷设,要穿金属管。
CLC-暗敷在柱内。
WC-暗敷在墙内。
CE-沿天棚顶敷设。
CC-暗敷在天棚顶内。
SCE-吊顶内敷设。
F-地板及地坪下敷设。
SR-沿钢索敷设。
BE-沿屋架，梁敷设。
WE-沿墙明敷设穿焊接钢管敷设SC穿电线管敷设MT穿硬塑料管敷设PC穿阻燃半硬聚氯乙烯管敷设FPC电缆桥架敷设CT金属线槽敷设MR塑料线槽敷设PR钢索敷设M穿聚氯乙烯塑料波纹电线管敷设KPC穿金属软管敷设CP直接埋设DB电缆沟敷设TC混凝土排管敷设CRAB/沿或跨梁(屋架)敷设BC/暗敷在梁内AC/沿或跨柱敷设CLC/暗敷在柱内WS/沿墙面敷设WC/暗敷在墙内CE/沿天棚或顶板面敷设CC/暗敷在屋面或顶板内SCE/吊顶内敷设ACC/暗敷在不能上人的吊顶内ACE/在能进人的吊顶内敷设F/地板或地面下敷设。
电缆的四种敷设方式
电缆的四种敷设方式
1、架空敷设：
架空敷设是一种在天然路基上沿着规定路线从桩台上提升到一定高度，以支架衬挂或电力拖拉机拉缆的方式，把电缆从就设桩台间逐段固定
的电力敷设工法，它的特点是保证了电缆敷设高度要求，减轻了限高
建筑物对电缆的影响，避免了电缆在重车辆行驶中或者受洪水冲刷等
情况的危害，保证了电缆的安全运行。
2、用沙式敷设：
沙式敷设是把电缆设置在天然路基上或者路面沟槽中而不使用支撑装
置和附件，电缆整体直线埋入沟槽置于一定深度，并以沙土覆盖的电
力敷设工法。
它的特点是省工省料，不占用道路空间，避免支架的占地、受力，不用限高，当路面施工时，可以不破坏电缆布设。
3、沟穴敷设：
沟穴敷设是把电缆固定在天然路基上，用挖沟法埋设沟槽、垫块和侧
坡路基石，把电缆放置其间，布设恰当并用沙土覆盖的电力敷设工法，它的特点是不占用道路行车空间，限高时可不受影响，有效地避免了
重车辆行驶、洪水冲刷等外界影响，在填土上均匀紧实不生沙，确保
电缆的正常运行。
4、墙壁敷设：
墙壁敷设是把电缆沿某建筑物的墙壁单独敷设的电缆布放形式，安装
位置一般在地下室或进入楼房的电缆沟中，以插入入墙管内敷设，要
在路堤旁缺口及护坡处予以穿经，并用水泥砂浆进行封堵，防止污染防止电缆老化，确保电缆的正常运行。
请问给水管道敷设方式有哪些
请问给水管道敷设方式有哪些1. 直埋敷设方式1.1 地面直埋地面直埋是将给水管道直接埋设在地面下的一种敷设方式。
它适用于地势平坦、土壤稳定、无需考虑地下工程等条件较好的场合。
1.2 地下直埋地下直埋是将给水管道直接埋设在地下的一种敷设方式。
它适用于地势不平、地下工程较多、需要保护管道等条件较差的场合。
2. 架空敷设方式2.1 架空悬挂架空悬挂是将给水管道悬挂在空中的一种敷设方式。
它适用于地势高差较大、需要跨越障碍物、对地面影响小的场合。
2.2 隧道敷设隧道敷设是将给水管道通过地下隧道敷设的一种敷设方式。
它适用于地下空间有限、地下工程较多、需要保护管道等条件较差的场合。
3. 桥梁敷设方式3.1 桥面敷设桥面敷设是将给水管道敷设在桥梁上的一种敷设方式。
它适用于桥梁结构允许、对桥梁造成影响较小的场合。
3.2 桥梁管廊敷设桥梁管廊敷设是将给水管道通过桥梁管廊进行敷设的一种敷设方式。
它适用于桥梁结构限制、需要保护管道等条件较差的场合。
本文档涉及附件：无本文所涉及的法律名词及注释：无1. 开挖敷设方式1.1 坑道开挖坑道开挖是将给水管道敷设在地下开挖出的坑道内的一种敷设方式。
它适用于地下空间充足、地下工程较多、需要保护管道等条件较差的场合。
1.2 壕沟开挖壕沟开挖是将给水管道敷设在地下挖掘出的壕沟内的一种敷设方式。
它适用于地下空间有限、不需要保护管道、对地面影响较小的场合。
2. 隧道敷设方式2.1 掘进隧道敷设掘进隧道敷设是将给水管道通过机械掘进方式进行敷设的一种敷设方式。
它适用于地下空间有限、地下工程较多、需要保护管道等条件较差的场合。
2.2 盾构隧道敷设盾构隧道敷设是将给水管道通过盾构机进行敷设的一种敷设方式。
它适用于地下空间有限、地下工程较多、需要保护管道等条件较差的场合。
3. 路面敷设方式3.1 路段开挖路段开挖是将给水管道在路面进行开挖，并敷设在其中的一种敷设方式。
它适用于路面空间充足、对路面影响较小的场合。
电气工程师基础知识点电缆敷设的方式
电气工程师基础知识点电缆敷设的方式电缆敷设是电气工程中非常重要的一项工作。
电缆敷设的方式有多种，下面将介绍一些常见的电缆敷设方式。
1.直埋敷设方式：直埋敷设方式是将电缆直接埋在地下。
这种方式适用于地面上没有其他建筑物或其他障碍物的情况下，可以保护电缆免受外界的机械损伤和环境影响。
2.架空敷设方式：架空敷设方式是将电缆架空安装在电缆托架上。
这种方式适用于电缆跨越较长的距离，比如山区或者大型工业厂区等地方。
3.地沟敷设方式：地沟敷设方式是将电缆安装在预先开挖好的地沟中，然后用土填埋。
这种方式适用于一些需要较深埋设的情况，如公路、铁路和城市道路等。
4.管道敷设方式：管道敷设方式是将电缆安装在预先安装好的管道中。
这种方式适用于需要在地下进行较长距离传输电缆的情况，如城市供电干线。
5.悬挂敷设方式：悬挂敷设方式是将电缆悬挂在建筑物的梁和墙上。
这种方式适用于一些建筑物内部的电缆布线，可以节省空间，使得电缆更容易安装和维护。
6.水下敷设方式：水下敷设方式是将电缆安装在水下，常见于海底电缆。
这种方式适用于跨越海洋或者深水区域进行电缆传输的情况，需要考虑水下环境对电缆的影响。
以上是常见的电缆敷设方式，根据具体的工程情况和要求，可以选择适合的敷设方式。
1.选择适当的电缆类型和规格，根据工程所需的电流、电压和传输距离等参数来确定电缆的选择。
2.在敷设过程中，需要保护电缆免受机械损伤和过载等因素的影响。
可以采取一些保护措施，如使用防护管、保护套等。
3.在完成敷设后，需要进行电缆的测试和绝缘检查等工作，以确保电缆的正常运行。
总之，电缆敷设是电气工程中至关重要的一部分，选择适当的敷设方式和合理的电缆规格，能够确保电缆的安全使用和可靠的电力传输。
同时，还需要进行维护和检修等工作，以延长电缆的使用寿命。
电气施工图敷设方式
电气施工图敷设方式在电气工程中，敷设方式的选择是至关重要的。
它决定了电力设备与线路的安装方式，以及在建筑物中的布局。
合理的敷设方式不仅能提高电力系统的效率，还能保障安全，防止潜在的电气火灾和触电事故。
一、直敷布线直敷布线是一种最简单的布线方式，它通常适用于低压电力线路和通信线路。
在直敷布线中，电线或电缆直接安装在墙壁、天花板或地板的表面。
这种布线方式简单、易于安装，但也有明显的缺点。
由于线路暴露在外，容易受到损坏，也不利于后期维护。
同时，对于高电压或大电流的线路，直敷布线可能会引发触电风险。
二、导管布线导管布线是一种将电线或电缆装入塑料或金属导管中的布线方式。
这种方式能有效地保护电线不受外界环境的影响，提高线路的安全性。
导管布线还能在一定程度上防止电磁干扰。
这种布线方式通常用于高电压或大电流的线路，以及需要防止电磁干扰的场合。
三、桥架布线桥架布线是一种利用桥架作为线缆通道的布线方式。
桥架通常安装在天花板上或地板下，这使得电线或电缆可以在桥架内自由布线，减少了对建筑空间的需求。
桥架布线的优点是灵活性高，便于扩展和更改。
然而，桥架布线的缺点是初始安装成本较高，且需要专业的技能和工具进行安装和维护。
四、地板下布线地板下布线是一种将电线或电缆安装在地板下的布线方式。
这种方式能有效地减少对建筑空间的需求，同时也能隐藏线路，提高美观度。
然而，地板下布线的缺点是维护困难，一旦线路出现问题，可能需要破坏地板才能进行维修。
五、吊顶内布线吊顶内布线是一种将电线或电缆安装在吊顶内的布线方式。
这种方式能有效地利用建筑空间，减少对地板和墙面的占用。
同时，吊顶内布线也能在一定程度上防止电磁干扰。
然而，吊顶内布线的缺点是安装和维护困难，需要专业的技能和工具进行操作。
六、墙壁内布线墙壁内布线是一种将电线或电缆安装在墙壁内的布线方式。
这种方式能有效地利用建筑空间，同时也能提高线路的安全性。
然而，墙壁内布线的缺点是安装和维护困难，需要破坏墙壁才能进行操作。
管道敷设方式
盾构法
总结词
一种大型的隧道施工方法
详细描述
盾构法是指在隧道施工中，使用盾构机在地下挖掘并铺 设管道。该方法适用于大型隧道和地铁工程，具有施工 速度快、对地面影响小等优点。
浅埋暗挖法
总结词
一种适用于城市地区的隧道施工方法
详细描述
浅埋暗挖法是指在城市地区进行隧道施工时，采用暗 挖法进行挖掘和铺设管道。该方法对地面交通和建筑 物的影响较小，适用于城市地下管线改造和地铁工程 。
详细描述
排管敷设是将多根管道排列在一起，用混凝土或砖石等材料固定支撑，形成一条 整体的管道线路。这种敷设方式的优点是可以减少土方开挖量，降低施工难度， 同时能够承受较大的外力荷载。
顶管敷设
总结词
一种适用于大型管道敷设的施工方法，如污水管、雨水管等 。
详细描述
顶管敷设是通过顶进设备将预制好的管道按照设计要求顶入 土中，完成管道敷设。顶管敷设适用于穿越河流、道路等障 碍物的情况，具有施工速度快、对周围环境影响小等优点。
土壤条件
土壤承载能力
土壤的承载能力对管道敷设的影 响较大，需根据土壤的密实度、 含水量等因素进行评估，以确保 管道敷设的安全性和稳定性。
土壤腐蚀性
对于金属管道而言，土壤的腐蚀 性是一个需要考虑的重要因素， 需采取相应的防腐措施以延长管 道使用寿命。
地下水位
地下水位高度
地下水位的高度对管道敷设的影响较 大，特别是在排水管道工程中，需考 虑地下水对管道的浮力和侵蚀作用。
电缆沟敷设
总结词
一种适用于电缆线路敷设的方式，常用于城市电力、通信等工程中。
详细描述
电缆沟敷设是在地下挖出一条沟槽，将电缆线路铺设在沟槽中，然后用盖板覆盖。这种敷设方式具有 便于维护、美观整洁等优点，但需要特别注意防止电缆受到机械损伤或腐蚀。
关于敷设方式
各个字母代表什么意思都有SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下**************************************************型号含义：R－连接用软电缆（电线），软结构。
电气图纸中敷设方式符号表示大全
电气图纸中敷设方式符号表示大全电气图纸中常用的线管敷设方式符号如下：1.导线穿管表示：SC：焊接钢管MT：电线管PC：PVC塑料硬管XXX：阻燃塑料硬管CT：桥架MR：金属线槽M：钢索CP：金属软管PR：塑料线槽RC：镀锌钢管2.导线敷设方式表示：DB：直埋TC：电缆沟BC：暗敷在梁内XXX：暗敷在柱内WC：暗敷在墙内CE：沿天棚顶敷设CC：暗敷在天棚顶内SCE：吊顶内敷设F：地板及地坪下SR：沿钢索BE：沿屋架、梁WE：沿墙明敷3.灯具安装方式的表示：CS：链吊DS：管吊W：墙壁安装C：吸顶R：嵌入S：支架CL：柱上在图纸中，可以使用以上符号来表示不同的线管敷设方式和灯具安装方式。
此外，型号的含义也需要了解：R：连接用软电缆（电线），软结构。
V：绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B：平型（扁形）。
S：双绞型。
A－XXX或镀银。
F：耐高温P：编织屏蔽P2－铜带屏蔽P22－钢带铠装Y：预制型、一般省略，或聚烯烃护套FD：产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同XXX：交联聚乙烯绝缘ZR：阻燃型NH：耐火型WDZ：无卤低烟阻燃型WDN：无卤低烟耐火型例如，SYV 75-5-1（A、B、C）代表一种75欧姆阻抗、5mm外径的电缆，有三种不同的外层材料选择。
SYWV 75-5-1是一种射频聚乙烯绝缘，聚氯乙烯护套的电缆，75代表75欧姆，5代表线径为5毫米，1代表单芯。
RVVP是一种软线，双层护套线，带P屏蔽，2代表2芯多股线，32代表每芯有32根铜丝，0.2代表每根铜丝直径为0.2毫米。
RVV2*1.0，AVR和RVB是铜芯连接电缆（电线）的不同型号和名称。
RVS和RVV是铜芯聚氯乙烯连接电线的不同型号和名称，RVV带有聚氯乙烯护套，呈圆形。
ARVV和RVVB是铜芯聚氯乙烯连接软电缆（电线）的不同型号和名称，ARVV带有镀锡铜芯和聚氯乙烯护套，呈平形。
RV-105是一种铜芯聚氯乙烯绝缘连接软电缆，耐热105摄氏度，采用聚氯乙烯绝缘和聚氯乙烯护套。
光缆的敷设方法与要求
光缆的敷设方法与要求一、光缆敷设的方法1.直埋敷设：直埋敷设是将光缆直接埋设在地下，适用于光缆需要长时间使用、不需要经常维护和更换的场景。
直埋敷设的优点是施工方便、造价相对较低，适用于一些固定的通信网络。
但是，直埋敷设需要进行光缆保护层的加固和防水保护，以防止外界的破坏和水浸。
2.架空敷设：架空敷设是将光缆通过支架或杆塔悬挂在空中进行传输。
架空敷设的优点是施工方便、维护容易，适用于临时通信网络或需要频繁更换的场景。
但是，架空敷设容易受到天气条件的限制，且易受到外界因素的破坏。
3.水下敷设：水下敷设是将光缆敷设在水下，适用于跨海、跨海峡等场景。
水下敷设的优点是对地面使用没有限制，适用于多样的通信网络。
但是，水下敷设需要对光缆进行密封保护以防止水的渗透，施工难度较大。
4.管道敷设：管道敷设是将光缆放置于专用的管道中，适用于需要集中控制和维护的场景。
管道敷设的优点是易于控制和维护，方便进行光缆的更换和升级。
但是，管道敷设需要进行管道的设计和建设，初期投资较高。
二、光缆敷设的要求1.施工规划：在进行光缆敷设前，需要进行详细的施工规划，包括敷设线路的选择、敷设方式的确定、施工顺序的安排等。
合理的施工规划可以保证光缆的敷设顺利进行，并减少后期维护和运维的成本。
2.工程质量：光缆敷设的工程质量是保障通信网络稳定运行的基础。
敷设过程中需要严格控制光缆的弯曲半径、拉力和压力等参数，避免光缆在敷设过程中产生损坏。
同时，需要对敷设好的光缆进行必要的测试和检验，确保光缆的质量符合要求。
3.环境保护：在光缆敷设过程中需要注意环境保护和资源利用，避免对自然环境造成不必要的破坏。
例如，进行直埋敷设时需要进行土方回填和草木恢复；进行架空敷设时需要注意选择合适的支架和杆塔。
4.安全管理：光缆敷设过程中需要进行安全管理，确保施工人员的人身安全和设备的安全。
例如，需要使用符合要求的敷设工具和设备，进行适当的个人防护。
总结起来，光缆的敷设方法包括直埋敷设、架空敷设、水下敷设和管道敷设等；光缆敷设的要求包括施工规划、工程质量、环境保护和安全管理等。
常见敷设方式
以下是我收集的电气设计施工图中常用线路敷设方式：SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BCSR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关最佳答案1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信光缆自70年代开始应用以来，现在已经发展成为长途干线、市内电话中继、水底和海底通信以及局域网、专用网等有线传输的骨干，并且已开始向用户接入网发展，由光纤到路边（FTTC）、光纤到大楼（FTTB）等向光纤到户（FTTH）发展。
针对各种应用和环境条件等，通信光缆有架空、直埋、管道、水底、室内等敷设方式。
架空光缆架空光缆是架挂在电杆上使用的光缆。
这种敷设方式可以利用原有的架空明线杆路，节省建设费用、缩短建设周期。
架空光缆挂设在电杆上，要求能适应各种自然环境。
架空光缆易受台风、冰凌、洪水等自然灾害的威胁，也容易受到外力影响和本身机械强度减弱等影响，因此架空光缆的故障率高于直埋和管道式的光纤光缆。
一般用于长途二级或二级以下的线路，适用于专用网光缆线路或某些局部特殊地段。
架空光缆的敷设方法有两种：1、吊线式：先用吊线紧固在电杆上，然后用挂钩将光缆悬挂在吊线上，光缆的负荷由吊线承载。
2、自承式：用一种自承式结构的光缆，光缆呈"8"字型，上部为自承线，光缆的负荷由自承线承载。
直埋光缆这种光缆外部有钢带或钢丝的铠装，直接埋设在地下，要求有抵抗外界机械损伤的性能和防止土壤腐蚀的性能。
要根据不同的使用环境和条件选用不同的护层结构，例如在有虫鼠害的地区，要选用有防虫鼠咬啮的护层的光缆。
根据土质和环境的不同，光缆埋入地下的深度一般在0.8米至1.2米之间。
在敷设时，还必须注意保持光纤应变要在允许的限度内。
管道光缆管道敷设一般是在城市地区，管道敷设的环境比较好，因此对光缆护层没有特殊要求，无需铠装。
管道敷设前必须选下敷设段的长度和接续点的位置。
敷设时可以采用机械旁引或人工牵引。
一次牵引的牵引力不要超过光缆的允许张力。
制作管道的材料可根据地理选用混凝土、石棉水泥、钢管、塑料管等。
水底光缆水底光缆是敷设于水底穿越河流、湖泊和滩岸等处的光缆。
这种光缆的敷设环境比管道敷设、直埋敷设的条件差得多。
水底光缆必须采用钢丝或钢带铠装的结构，护层的结构要根据河流的水文地质情况综合考虑。
例如在石质土壤、冲刷性强的季节性河床，光缆遭受磨损、拉力大的情况，不仅需要粗钢丝做铠装，甚至要用双层的铠装。
施工的方法也要根据河宽、水深、流速、河床、流速、河床土质等情况进行选定。
水底光缆的敷设环境条件比直埋光缆严竣得多，修复故障的技术和措施也困难得多，所以对水底光缆的可靠性要求也比直埋光缆高。
海底光缆也是水底电缆，但是敷设环境条件比一般水底光缆更加严竣，要求更高，对海底光缆系统及其元器件的使用寿命要求在25年以上。
a、长度及整体性每条光缆长度要控制在800M以内，而且中间没有中继。
b、光缆最小安装弯曲半径在静态负荷下，光缆的最小弯曲半径是光缆直径的10倍；在布线操作期间的负荷条件下，例如把光缆从管道中拉出来，最小弯曲半径为光缆直径的20倍。
对于4芯光缆其最小安装弯曲半径必须大于2英寸（5.08CM）。
c、安装应力施加于4芯/6芯光缆最大的安装应力不得超过100磅（45公斤）。
在同时安装多条4芯/6芯光缆时，每根光缆承受的最大安装应力应降低20%，例如对于4*4芯光缆，其最大安装应力为320磅（144公斤）。
d、光纤跳线的安装拉力光纤跳线采用单条光纤设计。
双跨光纤跳线包含2条单光纤，它们被封装在一根共同的防火复合护套中。
这些光纤跳线用于把距离不超过100英尺（30M）的设备互连起来。
光纤跳线可分为单芯纤软线和双芯纤软线，其中单芯纤软线最大拉力为27磅（12.15公斤），双芯纤软线最大拉力为50磅（22. 5公斤）。
室外光缆敷设的方式室外光缆敷设的方式有三种方式：地下管道敷设，即在地下管道中敷设光缆；直接地下掩埋敷设；架空敷设，即在空中从电线杆到电线杆敷设。
a、地下管道敷设此种方式是被广泛使用的一种方式。
用该方式敷设光缆时会遇到三种情况：小孔—小孔，即光缆从地上通过一个建筑物的小孔进入地下管道，再从另一个建筑物处的小孔出来；人孔—人孔，即光缆经人孔进入管道，由此牵到另一个人孔，光缆在其中走直线；在有一个或多个转弯的管道中牵引光缆。
在上面这些情况中，可以使用人力或机器来牵引，在选择方式时，不妨先试一试人工牵引是否可行，否则采用机器进行牵引，但不论何种方式，均需要注意光缆安装弯曲半径、安装应力等规范。
在选择能够使用的管道时要注意所选的管道能够保证每条光缆长度在800M 之内，同时和电力管道必须至少有8CM混凝土或30CM的压实土层隔开。
b、直接地下掩埋敷设该方式适合于距离较远并且之间没有可供架空的便利条件时采用，掩埋深度起码要低于地面0.5M，或应符合本地城管部门有关法规规定的深度。
c、架空敷设当建筑物之间有电线杆时，可以在建筑物与电线杆之间架设钢丝绳，将光缆系在钢丝绳上；如果建筑物之间没有电线杆，但两建筑物间的距离在50米左右时，亦可直接在建筑物之间通过钢索架设光缆。
架空光缆通常距地面3M，在进入建筑物时要穿入建筑物外墙上的U形钢保护套，然后向下或向上延伸，电缆入口的孔径一般为5CM。
如果架空线的净空有问题，可以使用天线杆型的入口。
这个天线杆的支架一般不应高于屋顶1.2M。
这个高度正好使人可摸到光缆，便于操作。
（5）光缆在楼内的敷设a、高层住宅楼如果本楼有弱电井（竖井），且楼宇网络中心位于弱电井（竖井）内，则光缆沿着在弱电井（竖井）敷设好的垂直金属线槽敷设到楼宇网络中心；否则（包括本楼没有弱点井或竖井的情况），则光缆沿着在楼道内敷设好的垂直金属线槽敷设到楼宇网络中心。
b、多层住宅楼光缆铺设到楼宇网络中心所在的单元后，沿楼外墙面向上（或向下）敷设到3层后进入楼内，沿墙角、楼道顶边缘敷设到楼宇网络中心所在的位置。
c、光缆的固定在楼内敷设光缆时可以不用钢丝绳，如果沿垂直金属线槽敷设，则只需在光缆路径上每2层楼或每35英尺（10.5M）用缆夹吊住即可。
如果光缆沿墙面敷设，只需每3英尺（1M）系一个缆扣或装一个固定的夹板。
（6）光缆的富余量由于光缆对质量有很高的要求，而每条光缆两端最易受到损伤，所以在光缆到达目的地后，两端需要有10M的富余量，从而保证光纤熔解时将受损光缆剪掉后不会影响所需要的长度。
（7）光纤的熔接和跳接将光纤与ST头进行熔解，然后与耦合器共同固定于光纤端接箱上，光纤跳线1头插入耦合器，1头插入交换机上的光纤端口。
光缆敷设技术要求架空光缆敷设要求1）架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。
光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。
2）架空杆路的光缆每隔3-5档杆要求作U型伸缩弯，大约每1公里预留15米。
3）引上架空（墙壁）光缆用镀锌钢管保护，管口用防火泥堵塞。
4）架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。
5）空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。
6）近公路边的电杆拉线应套包发光棒，长度为2米。
7）为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。
二、管道光缆敷设要求1）光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。
2）按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3）为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4）光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。
子孔在人手孔中的余长应露出管孔15cm左右。
5）手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以避免泥沙渗入。
6）光缆在人（手）孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。
7）光缆出管孔15cm以内不应作弯曲处理。
8）每个手孔内及机房光缆和ODF架上均采用塑料标志牌以示区别。
三、墙壁光缆敷设要求1）除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。
2）跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。
3）吊线程式采用7/2.2、7/2.6，支撑间距为8～10米，终端固定与第一只中间支撑间距应不大于5米。
4）吊线在墙壁上水平或垂直敷设时，其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规范》。
5）钉固螺丝必须在光缆的同一侧。
光缆不宜以卡钩式沿墙敷设。
不可避免时，6）应在光缆上加套子管予以保护。
光缆沿室内楼层凸出墙面的吊线敷设时，卡钩距离为1米。
四、局内光缆敷设要求1）局内光缆在经由走线架、拐弯点（前、后）应予绑扎，垂直上升段应分段（段长不大于1米）绑扎，上下走道或墙壁应每隔50cm用2～3圈绑扎，绑扎部位应垫胶管，避免受到侧压力。
2）局内光缆不改变程式时，采用PVC阻燃胶带包扎作防火处理，进线孔洞要求用防火泥堵塞。
3）ODF架端子板上应清楚注明各端子的局向和序号。
4）局内光缆预留盘圈绑扎固定在走线架或墙壁上，基站光缆可预留在基站外的终端杆上。
5）局内光缆一般从局前手井经地下进线室引至光传输设备。
局内光缆应挂按相关规定制作的标识牌以便识别。
6）光缆在进线室内应选择安全的位置，当处于易受外界损伤的位置时，应采取保护措施。
7）局内光缆应布放整齐美观，沿上线井布放的光缆应绑扎在上线加固横铁上。
8）按规定预留在设备侧的光缆，可以留在传输设备机房或进线室。
有特殊要求预留的光缆，应按设计要求留足。
9）光缆引入局站后应堵塞进线管孔，不得渗水、漏水。
五、光缆成端1）应根据规定或设计要求留足预留光缆。
2）在设备机房的光缆终端接头安装位置应稳定安全，远离热源。
3）成端光缆和自光缆终端接头引出的单芯软光纤应按照ODF的说明书进行4）走线并按设计要求进行保护和绑扎。
5）单芯软光纤所带的连接器，应按设计要求顺序插入光配线架（分配盘）。
6）末连接软光纤的光配线架（分配盘）的接口端部应盖上塑料防尘帽。
8）软光纤在机架内的盘线应大于规定的曲率半径。
9）光缆在光纤配线架（ODF）成端处，将金属构件用铜芯聚氯乙烯护套电缆引出，并将其连接到保护地线上。
10）软光纤应在醒目部位标明方向和序号。
常用材料简介1.电杆2.钢绞线3.衬环及隔电子4.铁线5.挂钩及电话皮线6.夹板7.护杆板8.穿钉9.拉线抱箍与吊线抱箍10.线担与U型抱箍11.拉线地锚12.塑料管13.线卡14.普通标石15.接头标石16.水泥盖板17.交接箱18.接头盒19.尾纤20.保护及标示材料敷设方式设计1.架空方式2.直埋方式3.管道方式4.墙壁方式5.水底光缆光缆穿越沟渠光缆穿越沟一般指山沟或平原地区的深沟，是洪水集中汇流处，水流的冲刷易于把沟刷深或局部刷深，使敷设于沟下的光缆悬空露出，易于损坏，因此必须采取保护措施。
