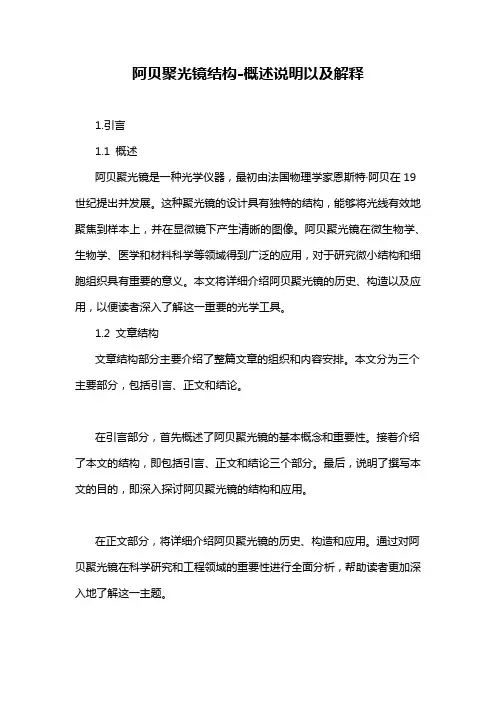

阿贝聚光镜结构-概述说明以及解释
阿贝聚光镜结构-概述说明以及解释1.引言1.1 概述阿贝聚光镜是一种光学仪器，最初由法国物理学家恩斯特·阿贝在19世纪提出并发展。
这种聚光镜的设计具有独特的结构，能够将光线有效地聚焦到样本上，并在显微镜下产生清晰的图像。
阿贝聚光镜在微生物学、生物学、医学和材料科学等领域得到广泛的应用，对于研究微小结构和细胞组织具有重要的意义。
本文将详细介绍阿贝聚光镜的历史、构造以及应用，以便读者深入了解这一重要的光学工具。
1.2 文章结构文章结构部分主要介绍了整篇文章的组织和内容安排。
本文分为三个主要部分，包括引言、正文和结论。
在引言部分，首先概述了阿贝聚光镜的基本概念和重要性。
接着介绍了本文的结构，即包括引言、正文和结论三个部分。
最后，说明了撰写本文的目的，即深入探讨阿贝聚光镜的结构和应用。
在正文部分，将详细介绍阿贝聚光镜的历史、构造和应用。
通过对阿贝聚光镜在科学研究和工程领域的重要性进行全面分析，帮助读者更加深入地了解这一主题。
在结论部分，将总结阿贝聚光镜的重要性，并展望未来的发展方向。
最后，通过一些结束语，对全文进行总结，强调阿贝聚光镜在科学和技术领域的价值和作用。
整篇文章结构合理，内容完整，有助于读者全面了解阿贝聚光镜的相关知识。
1.3 目的:本文的目的在于详细介绍阿贝聚光镜的结构和原理，并探讨其在光学领域的重要性和应用。
通过对阿贝聚光镜的历史发展、构造组成和实际应用进行系统性的分析和介绍，旨在帮助读者更深入地了解这一重要的光学器件，并对其未来发展进行一些展望。
通过本文的阐述，读者可以对阿贝聚光镜有一个全面的了解，从而更好地应用于实际工作中，并为光学技术的进步做出贡献。
2.正文2.1 阿贝聚光镜的历史:阿贝聚光镜的历史可以追溯到19世纪，由德国物理学家恩斯特·阿贝（Ernst Abbe）于1873年首次提出。
在当时，人们已经意识到透镜的设计对于改善显微镜成像质量至关重要。
阿贝聚光镜的设计理念是结合两个特定的透镜，一个目的是消除色差，另一个是提高分辨率。

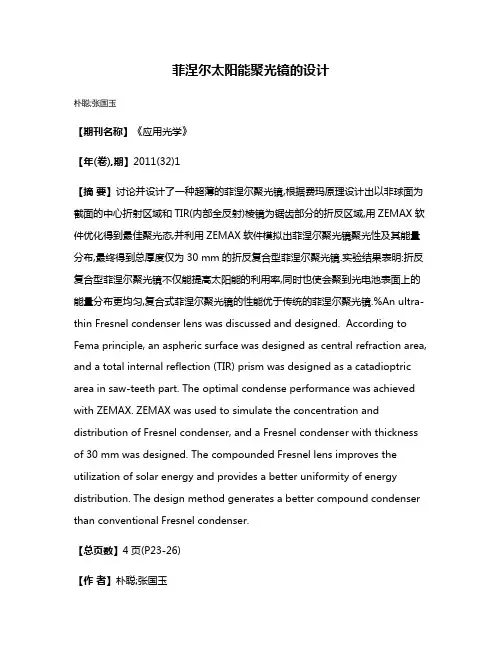

菲涅尔太阳能聚光镜的设计
菲涅尔太阳能聚光镜的设计朴聪;张国玉【期刊名称】《应用光学》【年(卷),期】2011(32)1【摘要】讨论并设计了一种超薄的菲涅尔聚光镜,根据费玛原理设计出以非球面为截面的中心折射区域和TIR(内部全反射)棱镜为锯齿部分的折反区域,用ZEMAX软件优化得到最佳聚光态,并利用ZEMAX软件模拟出菲涅尔聚光镜聚光性及其能量分布,最终得到总厚度仅为30 mm的折反复合型菲涅尔聚光镜.实验结果表明:折反复合型菲涅尔聚光镜不仅能提高太阳能的利用率,同时也使会聚到光电池表面上的能量分布更均匀,复合式菲涅尔聚光镜的性能优于传统的菲涅尔聚光镜.%An ultra-thin Fresnel condenser lens was discussed and designed. According to Fema principle, an aspheric surface was designed as central refraction area, and a total internal reflection (TIR) prism was designed as a catadioptric area in saw-teeth part. The optimal condense performance was achieved with ZEMAX. ZEMAX was used to simulate the concentration and distribution of Fresnel condenser, and a Fresnel condenser with thickness of 30 mm was designed. The compounded Fresnel lens improves the utilization of solar energy and provides a better uniformity of energy distribution. The design method generates a better compound condenser than conventional Fresnel condenser.【总页数】4页(P23-26)【作者】朴聪;张国玉【作者单位】长春理工大学,光学工程学院,吉林,长春,130022;长春理工大学,光学工程学院,吉林,长春,130022【正文语种】中文【中图分类】O435【相关文献】1.基于DSP的线性菲涅尔太阳能集热系统设计与实现 [J], 王浩林;张津;王魏2.微弧线性菲涅尔太阳能集热器的设计 [J], 欧阳海玉;牛玉刚;王浩林;闫柏玲3.线性菲涅尔反射式太阳能集热系统的设计与试验研究 [J], 朱艳青;李育坚;王雷雷;邓育军;史继富;徐刚4.基于射线追踪法的线性菲涅尔聚光镜场阴影与遮挡分析 [J], 马军;夏荣斌5.滑移式线性菲涅尔太阳能集热器的设计及实验研究 [J], 卢梓健;黄金;胡艳鑫;王海;陈友鹏因版权原因，仅展示原文概要，查看原文内容请购买。
石头都能熔化，聚光能产生上千度高温，这就是神奇的菲涅尔透镜
⽯头都能熔化，聚光能产⽣上千度⾼温，这就是神奇的菲涅尔透镜相信很多⼩伙伴都玩过⽤放⼤镜来聚太阳光，通过将太阳聚光后，很快就能达到⾮常⾼的温度。
⼩时候知道放⼤镜这个功能后，就会⽤它去做各种破坏实验，如点⽕柴，烧纸，烧⽊头，还会⽤它来烧蚂蚁，马上也能让其没有反应，相信很多⼩伙伴都⼲过这样的事吧。
不过，要说聚光能⼒有种镜⼦可是⽐放⼤镜要强得多，这种镜⼦的名字叫菲涅尔透镜。
什么是菲涅尔透镜其实，从这个名字就可以猜出⼀⼆，它是⼀个叫菲涅尔的法国⼈发明的，其形状就像⼀圈圈的螺纹，所以⼜被称为螺纹透镜。
菲涅尔透镜⼀般是由塑料或者玻璃制成的，其⼀⾯⾮常光滑，⽽另⼀⾯则是有许多微型凸起的透镜，这些凸起由⼩到⼤按等间距排列的，形成螺纹⼀样的纹理。
虽然我们平时可能见到的菲涅尔透镜不多，但是其在国防，航空，交通，⼯业⽣产以及民⽤等各个领域中都有⼴泛的使⽤。
菲涅尔透镜的历史在⼈类航海时期，作为标志性建筑，灯塔起到了⾮常重要的作⽤，⼀直在指引着⼈类不断探索未知的世界，⽽在灯塔中最重要的并不是塔，⽽是灯，准确的说应该是灯中的透镜。
⽔⼿们依靠灯光导航已有2000多年的历史了，当时的⼈们通过烧鲸鱼油来为渔船提供指引⽅向的光亮，这些灯塔也成为港⼝重要的信标。
随着海上旅⾏和商业的增长，灯塔的数量和质量也随之增加，砖和⾦属灯塔取代了⽊制平台，燃烧更亮的油灯取代了简单的柴⽕或煤⽕，虽然它们能为船只指引⽅向，但灯光的照射距离还是很有限的。
直到1822年，当时法国物理学家奥古斯丁·让·菲涅尔（Freh-nel）发明了⼀种新的透镜，该透镜设计将彻底改变灯塔的光学特性，让船只的航⾏更加安全，成为真正的指路明灯。
1823年，第⼀个菲涅尔透镜被⽤在吉伦特海⼝的哥杜昂灯塔上；⽤菲涅尔镜⽚制造的灯极⼤地提⾼了灯塔的效率，在其发明之前，最明亮的灯塔光束只能在12⾄20公⾥外看到，菲涅尔透镜发出的光可以⼀直照射到32公⾥外。
如今不光是灯塔，像我们⽇常所⽤的交通信号灯，汽车前灯都有应⽤，就连⼀些⼿机上使⽤的闪光灯都能看到⼀圈圈同⼼圆，也是使⽤了菲涅尔透镜。

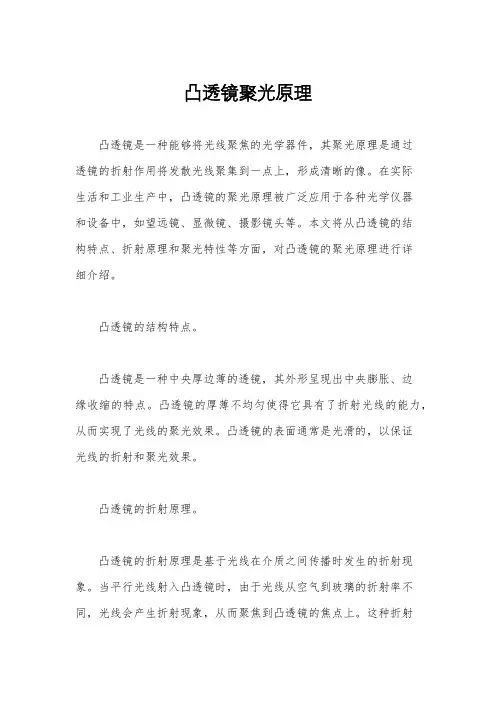

凸透镜聚光原理
凸透镜聚光原理凸透镜是一种能够将光线聚焦的光学器件，其聚光原理是通过透镜的折射作用将发散光线聚集到一点上，形成清晰的像。
在实际生活和工业生产中，凸透镜的聚光原理被广泛应用于各种光学仪器和设备中，如望远镜、显微镜、摄影镜头等。
本文将从凸透镜的结构特点、折射原理和聚光特性等方面，对凸透镜的聚光原理进行详细介绍。
凸透镜的结构特点。
凸透镜是一种中央厚边薄的透镜，其外形呈现出中央膨胀、边缘收缩的特点。
凸透镜的厚薄不均匀使得它具有了折射光线的能力，从而实现了光线的聚光效果。
凸透镜的表面通常是光滑的，以保证光线的折射和聚光效果。
凸透镜的折射原理。
凸透镜的折射原理是基于光线在介质之间传播时发生的折射现象。
当平行光线射入凸透镜时，由于光线从空气到玻璃的折射率不同，光线会产生折射现象，从而聚焦到凸透镜的焦点上。
这种折射现象使得凸透镜能够将发散的光线聚集到一点上，形成清晰的像。
凸透镜的聚光特性。
凸透镜的聚光特性主要体现在其能够将光线聚焦成一个点，形成清晰的像。
这种聚光特性使得凸透镜在各种光学仪器中得到了广泛的应用。
例如，在望远镜中，凸透镜通过其聚光特性能够使得远处的物体清晰可见；在显微镜中，凸透镜通过其聚光特性能够放大微小的物体并显示清晰的细节。
凸透镜的聚光原理在实际生活和工业生产中有着重要的应用价值，它不仅可以帮助人们观察远处的物体，还可以帮助人们放大和显示微小的物体。
因此，对凸透镜的聚光原理进行深入的研究和应用，将有助于推动光学技术的发展，为人们的生活和工作带来更多的便利和效益。
总结。
通过以上对凸透镜聚光原理的介绍，我们可以看到，凸透镜通过其特殊的结构特点和折射原理，能够实现光线的聚光效果，从而在各种光学仪器和设备中得到了广泛的应用。
凸透镜的聚光原理不仅具有重要的理论意义，而且在实际生活和工业生产中也具有重要的应用价值。
因此，对凸透镜的聚光原理进行深入的研究和应用，将有助于推动光学技术的发展，为人们的生活和工作带来更多的便利和效益。
聚光镜原理
聚光镜原理
聚光镜是一种利用透镜原理来聚焦光线的光学仪器。
它由凸透镜或凹透镜组成，能够将光线聚焦到一个点上，从而增强光线的亮度和能量密度。
聚光镜原理是基于透镜的折射作用和光线的聚焦特性，下面我们就来详细介绍一下聚光镜的原理。
首先，聚光镜的工作原理基于透镜的折射作用。
当平行光线通过凸透镜时，由
于透镜的曲率和材料的折射率不同，光线会发生折射并聚焦到焦点上。
而凹透镜则会使光线发散，使得光线看起来似乎是从一个点发出的。
这种折射作用使得聚光镜能够控制光线的方向和聚焦程度。
其次，聚光镜原理还涉及到光线的聚焦特性。
透镜的焦距决定了光线聚焦的程度，焦距越短，光线聚焦的程度越高。
因此，聚光镜的原理中，透镜的曲率和焦距是非常重要的参数。
通过调节透镜的曲率和位置，可以控制光线的聚焦程度和焦点位置，从而实现对光线的精确控制。
除此之外，聚光镜原理还涉及到光线的能量密度。
当光线聚焦到一个点上时，
光线的能量密度会随之增加。
这种增强的光线能够产生高温、高亮度的效果，因此聚光镜被广泛应用于激光器、聚光灯等领域。
总的来说，聚光镜原理是基于透镜的折射作用和光线的聚焦特性。
通过控制透
镜的曲率和位置，可以实现对光线的精确控制，从而实现光线的聚焦和增强。
这种原理使得聚光镜在各种领域都有着重要的应用，包括激光技术、照明技术等。
希望通过本文的介绍，读者能够对聚光镜的原理有一个更加深入的了解。
显微聚光镜
如何调试显微镜聚光镜?很多经常使用光学显微镜的朋友，在使用时都会忽略一些细节问题，如聚光镜的调试问题。
我们知道聚光镜是光学显微镜照明光路中的一个重要部件，但聚光镜的调试往往容易被用户忽略，以至视野中常因杂散光的影响而产生眩光或灰蒙蒙的效果。
以下是聚光镜调试的详细图文说明：1.聚光镜的中心调整。
（1）调出清晰的多边形：将视场光阑和孔径光阑调到最小的状态，如果显微镜的状态正确，此时在视野中应该可以看到一个边缘清楚的多边形。
如果看到的不是一个边缘清楚的多边形，则说明光路中的聚光镜上下位置不准确。
此时转动聚光镜的上下调节旋钮（5.2），使聚光镜缓慢上升或下降，使得视场中形成一个边缘清晰的多边形。
注意：不要经常调节聚光镜高度。
调节好高度后，以后都不要再移动其高低位置了。
显微镜安装好后，大多都已经调节好高度了，所以可以直接进行下一步的调节。
（有时如果找不到多边形，可以将视场光阑稍微放大，在稍亮的情况下就可以找到。
）（2）多边形调到正中心：视野中的多边形的正确位置应该是在视野的正中心，如果不在说明光路有偏移，需要调节聚光器对中螺钉（5.5），即两个银色的旋钮，使多边形在视野的中心。
调节过程中看到的视野如下图。
（3）多边形调成外切：将视场光阑慢慢放大，当多边形正好外切于视场的时候就是视场光阑的最佳工作位置。
这样聚光镜的光轴调到了与照明光路以及成像光路的光轴合轴。
调节好后，日常使用中不要乱调对中螺丝杆！2．孔径光阑的调节：研究用显微镜的聚光镜的外侧边缘上均具有刻数及定位记号，便于调节聚光镜与物镜的数值孔径相匹配。
但有的聚光镜外侧没有标刻数字，这样先将物镜聚焦，再取下一个目镜，眼睛往镜筒内看，可见物镜后透镜呈一明亮的圆，如看不见孔径光阑的轮廓象，说明开得过大；若仅是一个很小的明亮轮廓象，则说明缩得过小，当缓慢增大刚好与物镜后透镜呈一明亮圆时，则聚光镜与该物镜的数值孔径已相互匹配。
3.孔径光阑的主要功能：（1）、调节聚光镜的数值孔径，使其与物镜的数值孔径做出适当的配合，以取得最佳的分辨率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈聚光镜
在中国材料显微镜网上找到一篇介绍聚光镜的文章，整理的很全面，学以致用的同时，可以给学生讲课用，与大家一起分享，共同进步。
在分析透明材料过程中，往往在配置要求上需要配置聚光镜。
聚光镜又名聚光器，装在载物台下方。
小型的显微镜往往无聚光镜，在使用数值孔径0.40（约20x）以上的物镜时，则必须具有聚光镜。
聚光镜不仅可弥补光亮的不足和适当改变从光源射来的光线性质，而且将光线聚焦于被检物体上，以得到最强的照明光线。
在研究用的显微镜中，聚光镜不是可有可无的，而是必须的。
19世纪上半叶由于使用了聚光镜，才使得分辨率和像的质量达到了满意的效果。
聚光镜无论是在镜检或显微镜照相中，它与物镜的相互确当匹配，是发挥显微镜性能的重要因素。
聚光镜的高低可以调节，使焦点落在被检物体上，以得到最大亮度。
一般聚光镜的焦点在其上方1.25mm处，上升限度为镜台平面下方0.1mm。
因此，载玻片的厚度应在0.8～
1.2mm（标准厚度为1mm）之间，否则会影响镜检的效果。
聚光镜是由透镜组和孔径光阑组成，孔径光阑位于透镜组的焦点平面之外，在视场内看不到它的轮廓像，它形成了显微镜的入射瞳。
由于孔径光阑是可变的，他的开大于缩小，时光数的直径也随之增大和减少，从而改变光锥孔经的大小。
因此，称为“孔径光阑”。
（aperture diaphragm）
聚光镜的结构形式有多种，同时根据物镜数值孔径的大小，相应的对聚光镜的要求也各异。
现将聚光镜的类型分述于下:
一、阿贝聚光镜（Abbe condenser）
这是由德国光学大师恩斯特•阿贝（Ernst Abbe）在19世纪30年代而设计的。
阿贝聚光镜由两片透镜组成，有着很好的聚光能力，但是在物镜数值孔径高于0.60时，则色差、球差就显示出来。
因此，多用于普通显微镜上，直至目前仍被广泛的使用。
这种聚光镜的NA值一般为1.2～1.25。
二、消色差等光程聚光镜（Achromatic aplanatic condenser）
这种聚光镜又名“消色差消球差聚光镜”和“齐明聚光镜。
”它由一系列透镜组成（5～7片），它对色差、球差和慧差校正程度很高，能得到理想的图像，是明场镜检中质量最高的一种聚光镜，其NA值达1.4.因此，在高级研究用的显微镜常配有此种聚光镜，已达到优质的镜检和显微照相的效果。
当然他对像差的校正程度并不大于消色差物镜，因而应与较高级的物镜（复消色差物镜和半复消色差物镜）配合使用，才能更好的发挥其性能。
但是，它不适用于4x以下的低倍物镜，否则照明光源不能充满整个视场。
三、摇出式聚光镜（Swing-out condenser）
在使用低倍物镜时（如4x），由于视场大，光源所形成的光锥不能充满整个市场，造成视场周缘部分黑暗，只中央部分被照明，这是因为照明区域的大小是由聚光镜的焦点而决定的。
要使视场充满照明，就需将聚光镜的上透镜从光路中摇出（老师的聚光镜可将上透镜卸下来达到上述的要求；有时可下降聚光镜，但这是一种消极的方法）。
摇出式聚光镜数值孔径可从0.16～0.90。
四、极低倍聚光镜（Ultra lowpower condenser）
这是一种专门与极低倍物镜（如2x、1x）配合使用的聚光镜，其数值孔径最大值为0.16。
这种聚光镜一般没有孔径光阑，新式的则具有，这样可调节数值孔径的大小，从0.02～0.16之间。
五、其他聚光镜
聚光镜除上述作明场使用的类型外，还有作特殊用途的聚光镜。
如暗场聚光镜（Darkingfield condenser）、相衬聚光镜（Phase contrast condenser）、偏光显微镜（Polarization condenser）、微分干涉相衬聚光镜（Differential interference contrast condenser）及长工作距离聚光镜（Long working distance condenser）等，聚光镜的外壳上均有表示该聚光镜的类型字样及数值孔径的最大值，以资识别。
