光刻技术的发展与应用
光刻机的历史发展与前景展望
光刻机的历史发展与前景展望光刻机作为一种重要的微电子制造工艺设备，广泛应用于集成电路、平板显示、光通信等领域。
本文将对光刻机的历史发展和未来前景进行探讨，以期了解该技术的演变和应用趋势。
一、早期光刻机的发展历程光刻技术起源于20世纪60年代，当时主要用于日本的照相机制造业。
随着集成电路产业的兴起，光刻机逐渐成为半导体制造过程中不可或缺的关键设备。
最早的光刻机采用普通光源和掩膜技术，其分辨率和精度相对较低，制约了集成电路制造工艺的进一步发展。
二、先进光刻机的崛起随着科技的进步，微电子产业对于高分辨率、精密度更高的光刻机需求不断增加，推动了光刻机技术的发展。
20世纪80年代，光刻机开始引入激光光源和投射光刻技术，使得分辨率得到了显著提升。
这一时期，美国ASML公司、荷兰FEI公司等成为了行业的重要参与者，推动了光刻机的进一步发展。
三、多重曝光技术的突破在半导体制造领域，分辨率对于芯片的功能和性能至关重要。
为了进一步推进光刻技术的发展，科研人员开始研究多重曝光技术。
通过多次曝光和图案叠加，可以显著提高分辨率和图案的精度。
目前，光刻机已经能够实现极高的分辨率和精度，适应了不断变化的微电子制造需求。
四、未来光刻机发展趋势展望随着人工智能、物联网、5G等新兴技术的快速发展，对于光刻机技术的需求也在不断增加。
未来，光刻机有望在以下几个方面取得新的突破。
1. 高分辨率和高精密度随着集成电路制造工艺的不断进步，对于光刻机的分辨率和精密度要求越来越高。
科研人员将致力于开发更高分辨率的投影光刻技术，并通过材料和工艺的创新，提高芯片制造的精度。
2. 多模态光刻技术的发展多模态光刻技术可以同时处理不同尺寸、不同结构的图案，提高生产效率和灵活性。
未来光刻机有望引入多模态技术，满足不同制造需求的变化。
3. 绿色环保制造随着环保意识的不断提升，未来光刻机将更加注重节能减排和环境友好。
研究人员将寻找更加环保的曝光光源和材料，减少对环境的影响。
光刻机的发展趋势与前景展望
光刻机的发展趋势与前景展望随着半导体产业的快速发展，光刻技术作为半导体芯片制造的关键环节，其发展趋势和前景备受关注。
本文将探讨光刻机的发展趋势以及展望未来的前景。
一、光刻机技术的发展趋势1. 晶圆尺寸的增大：随着半导体行业对性能更高、功耗更低的芯片需求不断增加，晶圆的尺寸也在逐渐增大。
未来光刻机将面临更大尺寸晶圆的加工需求，需要实现更高的分辨率和更快的曝光速度。
2. 分辨率的提高：分辨率是衡量光刻机性能的重要指标，它决定了芯片制造中最小线宽的大小。
随着半导体工艺的不断进步，分辨率要求越来越高，光刻机需要不断提升分辨率，以满足芯片制造的需求。
3. 多层次曝光技术的应用：随着芯片设计复杂度的增加，单次曝光已经无法满足需求。
多层次曝光技术的应用可以提高曝光效率和成本效益，未来光刻机将更加智能化，实现多层次曝光的同时保持高质量。
4. 光刻胶的研发创新：光刻胶作为光刻技术的核心材料，其性能直接影响到芯片制造的质量和效率。
未来光刻胶的研发将注重提高释放性能、抗辐照性能以及光刻胶的可持续性，以满足更加苛刻的制造要求。
二、光刻机的前景展望1. 5G和物联网的推动：5G和物联网的快速发展将带动对芯片产能的需求增加。
光刻机作为芯片制造的必要设备，将受益于5G和物联网的快速推动，有望在市场上实现更广泛的应用。
2. 智能化和自动化的发展：随着人工智能和自动化技术的应用，光刻机制造将实现更高的智能化程度。
智能化和自动化的发展将提高生产效率，减少资源浪费，提高芯片制造的质量和稳定性。
3. 光刻机制造技术的创新：光刻机制造技术将不断创新，为芯片制造带来更多的机会和挑战。
例如，液态镜片技术、大数据分析和机器学习等技术的应用将提高光刻机的性能和稳定性，在未来的发展中具有巨大的潜力。
4. 绿色环保的需求：随着全球对环境保护和绿色能源的关注度增加，光刻机的绿色环保要求也会不断提高。
未来光刻机将更加注重节能减排，采用更环保的材料和技术，以适应可持续发展的要求。
光刻机技术的突破与应用前景
光刻机技术的突破与应用前景随着科技的迅猛发展，光刻机技术作为现代集成电路制造中不可或缺的核心工艺之一，扮演着重要的角色。
它的突破和应用前景备受关注。
本文将从光刻机技术的基本原理、近年来的突破及其应用前景等方面展开论述。
一、光刻机技术的基本原理光刻机技术是一种使用光源投射特定图案到光敏材料上的技术。
它的基本原理包括图案设计、掩膜制备、曝光和后期处理等环节。
图案设计是光刻机技术的首要步骤。
在电子设计自动化（EDA）软件的辅助下，工程师可以根据产品要求设计出高精度的芯片图案。
掩膜制备是光刻机技术的关键步骤之一。
通过使用电子束曝光或激光直写技术，将设计好的图案转移到掩膜上，形成光刻版。
这一步骤要求高精度、高分辨率，决定了后续曝光的质量。
曝光是光刻机技术的核心环节。
通过将掩膜上的图案通过光刻机投射到光敏材料上，在光敏材料中形成所需的图案结构。
曝光过程中，光源的选择、掩膜与光敏材料的距离、曝光时间等参数都会影响图案的质量。
后期处理是光刻机技术的最后一步。
它包括清洗、去胶、涂覆等过程，用于去除未曝光的光敏材料和光刻胶，以及保护和修复曝光后的结构。
二、光刻机技术的突破近年来，光刻机技术在分辨率、精度和速度等方面取得了突破性进展。
首先是分辨率的提升。
传统的紫外光刻技术已经接近其分辨极限，导致制程难度增加。
为此，研究人员引入了极紫外光刻（EUV）技术。
EUV技术以13.5纳米波长的极紫外光进行曝光，相比传统紫外光，其分辨率得到了显著提高。
其次是精度的提高。
新一代的光刻机设备采用了更为精密的光学系统和高稳定性的机械结构，可以实现亚纳米级别的平面度和形状精度，大大提升了芯片制造的精度要求。
最后是速度的提升。
光刻机设备的生产效率也得到了显著提高。
光源功率的提升和曝光光斑的尺寸控制等技术改进，使得曝光速度大幅增加。
这不仅提升了生产效率，也降低了芯片制造成本。
三、光刻机技术的应用前景光刻机技术在集成电路制造、平板显示、光学器件等领域具有广泛的应用前景。
光刻技术的发展现状及趋势
光刻技术的发展现状及趋势光刻技术作为微电子制造中至关重要的一个环节，其发展也一直在不断推进，从而推动了整个微电子产业的快速发展。
本文将从几个方面阐述光刻技术的发展现状及趋势。
第一、发展历程。
20世纪60年代初，光刻技术逐渐进入人们的视野。
随着半导体工艺的不断提升，人们对于光刻机的要求也越来越高。
80年代中期，光刻技术实现了从g-line到i-line的跨越。
90年代中期，光刻技术又实现了从i-line到KrF的跨越。
现在，已经有了更加高端的ArF光刻技术，而且正在向EUV（极紫外线）技术转型。
可以说，光刻技术发展越来越成熟，也越来越复杂。
第二、新技术的应用。
当前，人们在开发新型半导体工艺中特别注重极紫外光刻技术和自组织光刻技术。
极紫外光刻技术的出现，不仅意味着芯片结构的再次升级，而且也使半导体工艺面板的生产成本有所降低。
自组织光刻技术是指采用场致异质原子效应所实现的一种制程技术，已经被应用于国内外的生产中，成为了一种重要的MEMS制造技术。
第三、制程逐渐精细。
随着半导体工艺的不断提升，人们对于微电子产品的精细度及稳定性要求也越来越高。
光刻技术在制程的过程中被应用最为广泛，因此在制程方面也逐步加强了对光刻技术的要求。
如此，会对光刻技术的工艺设置、技术规范等进行深入改进和提高，有利于提高生产效率及缩小生产成本，使得微电子产品的质量和稳定性得以更好地保证。
总之，光刻技术的发展现状及趋势，不仅关系到微电子产业的发展方向，在国际市场的竞争中也具有非常重要的含义。
随着物联网、人工智能等新型技术的出现，将会进一步带动光刻技术的发展。
光刻机技术进展及未来发展方向
随着信息技术的迅猛发展和半导体产业的不断壮大，光刻机技术作为半导体制造工艺中极为重要的一环，也在不断进行创新与突破，实现了长足的发展。本文将对光刻机技术的进展进行探究，并展望其未来的发展方向。
一、光刻机技术的进展
1.微影技术的应用
光刻机技术作为微影技术的核心，能够在光敏胶片或光刻胶层上进行光照、显影、蚀刻等工序，使图案投射到硅片上，实现了微小化的电子元件和线路的制造。随着相干光刻技术、准直光刻技术等的应用，半导体芯片的制作精度和复杂度得以提升。
二、光刻机技术的未来发展方向
1.极紫外光刻技术（EUV技术）
极紫外光刻技术采用13.5nm波长的极紫外光进行曝光，制程尺寸进一步缩小，是当前光刻技术的研究热点。然而，由于光源、光刻胶和掩膜等相关技术仍处于发展阶段，EUV技术在商业化应用方面仍面临一定的挑战。未来，随着技术突破和商业化成本的降低，EUV技术有望成为下一代光刻技术的主流。
2.光刻机设备的集成与智能化
随着芯片制程的不断革新，光刻机设备将继续向着集成化和智能化方向发展。光刻机设备将逐渐实现多工艺模块集成，提高生产效率和设备利用率。同时，光刻机设备还将加强机器学习和人工智能技术的应用，通过数据分析和优化算法，提高设备的自动化程度和制程控制精度。
3.新材料与新工艺的应用
随着新材料的不断涌现，比如二维材料、有机半导体材料等，光刻机技术也需要与之相适应，探索新的制备工艺和工艺参数。未来，光刻机技术将与新材料和新工艺相结合，为电子器件带来更多的创新和突破。
2.紫外光刻技术的突破
紫外光刻技术采用了更短波长的光线，使得线宽更加精细，解决了传统光刻机技术面临的线宽限制难题。采用193nm波长的氟化氖激光器，使得制程尺寸进一步缩小，为微电子产业的发展提供了重要的支撑。

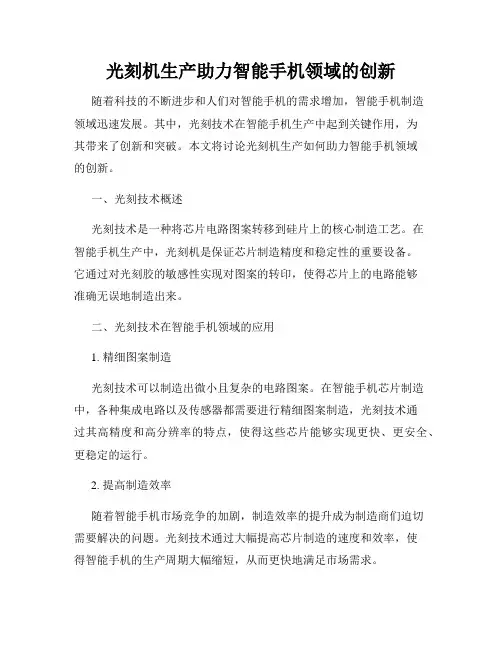

光刻机生产助力智能手机领域的创新
光刻机生产助力智能手机领域的创新随着科技的不断进步和人们对智能手机的需求增加，智能手机制造领域迅速发展。
其中，光刻技术在智能手机生产中起到关键作用，为其带来了创新和突破。
本文将讨论光刻机生产如何助力智能手机领域的创新。
一、光刻技术概述光刻技术是一种将芯片电路图案转移到硅片上的核心制造工艺。
在智能手机生产中，光刻机是保证芯片制造精度和稳定性的重要设备。
它通过对光刻胶的敏感性实现对图案的转印，使得芯片上的电路能够准确无误地制造出来。
二、光刻技术在智能手机领域的应用1. 精细图案制造光刻技术可以制造出微小且复杂的电路图案。
在智能手机芯片制造中，各种集成电路以及传感器都需要进行精细图案制造，光刻技术通过其高精度和高分辨率的特点，使得这些芯片能够实现更快、更安全、更稳定的运行。
2. 提高制造效率随着智能手机市场竞争的加剧，制造效率的提升成为制造商们迫切需要解决的问题。
光刻技术通过大幅提高芯片制造的速度和效率，使得智能手机的生产周期大幅缩短，从而更快地满足市场需求。
3. 创新产品的打开方式光刻技术在智能手机制造中的应用，为创新产品的打开方式提供了巨大的可能性。
例如，在曲面屏、柔性显示器等新型手机屏幕技术中，光刻技术能够实现对非常规形状的图案进行制备，推动了智能手机屏幕领域的创新和突破。
三、光刻技术的潜在挑战和解决方案1. 制造成本光刻技术的设备和材料成本较高，给智能手机制造商带来一定压力。
然而，随着技术的成熟和发展，光刻机制造商正在寻找降低设备成本的解决方案，同时，材料供应商也在不断提供性价比更高的材料。
2. 制造精度智能手机中的芯片制造需要高精度的图案转印，而光刻技术在这方面的限制是制造商们需要面对的挑战之一。
为了解决这个问题，制造商们正不断投入更多的研发资源，提高光刻机的精度，保证制造质量。
3. 新材料适应性随着新材料的不断涌现，光刻技术需要不断适应新的材料特性，以满足智能手机制造的需求。
制造商们正在加强与材料供应商的合作，持续改进和适应新材料的光刻工艺流程。
光学光刻技术现状及发展趋势
光学光刻技术现状及发展趋势光刻技术在半导体制造中起着非常重要的作用，其制造的集成电路的性能和功能直接决定了整个电子设备的性能。
当前，光刻技术主要应用于半导体工艺中的互连层和尺寸较大的图案制作。
光刻技术的主要设备是光刻机，它通过精密的光学投影系统将光源中的光通过掩模透射到光刻胶上，然后通过化学和物理的处理方式将图案转移到半导体材料上。
这种技术具有高分辨率、高精度和高效率的优点，已广泛应用于微电子制造领域。
在光刻技术的发展过程中，最主要的挑战就是以更高的分辨率和更小的尺寸来制造更复杂的微纳器件。
当前，光刻技术的分辨率已经达到了纳米级别，但随着芯片的尺寸越来越小，光刻技术面临着更大的挑战。
在光学光刻技术中，短波紫外（DUV）光刻技术是目前最常用的技术，其工作波长通常为193纳米或248纳米。
但是，这些波长已经接近物理极限，无法进一步提高分辨率。
因此，目前研究人员正在积极寻求新的光刻技术来突破这一限制。
发展趋势方面，一种为发展新一代光刻技术的方向是使用更短波长的光源，如极紫外（EUV）光刻技术。
EUV光刻技术利用波长为13.5纳米的极紫外光源进行曝光，具有更高的分辨率和更小的尺寸。
然而，EUV技术目前仍面临一系列挑战，包括光源功率不足、镜面反射率低和衍射效应等问题。
因此，目前EUV技术还没有得到广泛的商业应用。
但是，随着技术的不断发展，相信EUV技术将会逐渐成熟并取代DUV技术，成为下一代光刻技术的主流。
另一种发展趋势是多重光刻技术的应用。
多重光刻技术是指将两个或多个光刻步骤结合起来，以实现更高的分辨率和更复杂的图案制作。
这一技术可以通过在光刻胶层上涂覆多层光刻胶和反射层，然后进行多次曝光来实现。
多重光刻技术可以大大提高分辨率，同时也可以保持较高的生产效率。
目前，多重光刻技术已经得到了广泛的应用，并在下一代半导体工艺中发挥了重要作用。
总之，光刻技术作为半导体制造中的关键工艺技术，其现状和发展趋势对整个电子行业发展起着重要的影响。
光刻技术及其应用的状况和未来发展
光刻技术及其应用的状况和未来发展光刻技术及其应用的状况和未来发展1 引言光刻技术作为半导体及其相关产业发展和进步的关键技术之一，一方面在过去的几十年中发挥了重大作用；另一方面，随着光刻技术在应用中技术问题的增多、用户对应用本身需求的提高和光刻技术进步滞后于其他技术的进步凸显等等，寻找解决技术障碍的新方案、寻找COO更加低的技术和找到下一、两代可行的技术路径，去支持产业的进步也显得非常紧迫，备受人们的关注。
就像ITRS对未来技术路径的修订一样，上世纪基本上3～5年修正一次，而进入本世纪后，基本上每年都有修正和新的版本出现，这充分说明了光刻技术的重要性和对产业进步的影响。
如图1所示，是基于2005年ITRS对未来几种可能光刻技术方案的预测。
也正是基于这一点，新一轮技术和市场的竞争正在如火如荼的展开，大量的研发和开发资金投入到了这场竞赛中。
因此，正确把握光刻技术发展的主流十分重要，不仅可以节省时间和金钱，同时可以缩短和用户使用之间的周期、缩短开发投入的回报时间，因为光刻技术开发的投入比较庞大。
2 光刻技术的纷争及其应用状况众说周知，电子产业发展的主流和不可阻挡的趋势是"轻、薄、短、小"，这给光刻技术提出的技术方向是不断提高其分辨率，即提高可以完成转印图形或者加工图形的最小间距或者宽度，以满足产业发展的需求；另一方面，光刻工艺在整个工艺过程中的多次性使得光刻技术的稳定性、可靠性和工艺成品率对产品的质量、良率和成本有着重要的影响，这也要求光刻技术在满足技术需求的前提下，具有较低的COO和COC。
因此，光刻技术的纷争主要是厂家可以提供给用户什么样分辨率和产能的设备及其相关的技术。
以Photons为光源的光刻技术2.1 以Photons为光源的光刻技术在光刻技术的研究和开发中，以光子为基础的光刻技术种类很多，但产业化前景较好的主要是紫外(UV)光刻技术、深紫外(DUV)光刻技术、极紫外(EUV)光刻技术和X射线(X-ray)光刻技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步骤2：旋转涂胶
成底膜处理后，硅片要立即采用旋转涂胶的方法涂上液相光 刻胶材料。硅片被固定在一个真空载片台上，它是一个表面 上有很多真空孔以便固定硅片的平的金属或聚四氯乙烯盘。 一定数量的液体光刻胶滴在硅片上，然后对喷旋转得到一层 均匀的光刻胶涂层 见下图。 不同的光刻胶要求不同的旋转涂胶条件，例如最初慢速旋转 （例如500rpm），接下来跃变到最大转速3000rpm或者更 高。一些光刻胶应用的重要质量指标是时间、速度、厚度、 均匀性、颗粒沾污以及光刻胶缺陷，如针孔。
步骤8：显影后检查
一旦光刻胶在硅片上形成图形，就要进行检查以确定光刻 胶图形的质量。这种检查系统对于高集成的关键层几乎都 是自动完成的，检查有两个目的：找出光刻胶有质量问题 的硅片，描述光刻胶工艺性能以满足规范要求。如果确定 胶有缺陷，通过去胶可以把它们除去，硅片也可以返工。 与任何制造工艺一样，光刻工艺的目标是无缺陷产品。然 而，不检查并在胶中留下缺陷将是灾难性的问题。显影后 检查可以发现错误并就地纠正，这是硅片制造过程中少有 的可以纠正的几步之一。一旦有缺陷的硅片被送到下一个 图形形成步骤（通常是刻蚀），就没有纠正错误的机会了。 如果一个硅片被错误刻蚀，它就有了致命的缺陷，被认为 是废品，对公司来说就没有进一步的价值了。这就是检查 数据对于描述和提高光刻胶工艺特性如此重要的原因。
旋转涂胶
步骤3：烘焙
光刻胶剂。软烘提 高了粘附性，提升了硅片上光刻胶的均匀性， 在刻蚀中得到了更好的线宽控制。典型的软 烘条件是在热板上90℃到100℃烘30秒，接 下来是在冷板上的降温步骤，以得到光刻胶 一致特性的硅片温度控制。
步骤4：对准和曝光
光刻技术的发展史
光刻技术是利用光学复制的方法把超小图样
刻印到半导体薄片上来制作复杂电路的技术。 光刻技术是微制造领域最为成功的技术。自 从它在1959年被发明以来，就成为半导体工 业最有用的工具。迄今为止，基本上所有的 集成电路都是通过它制造的。
光刻的原理与评价指标
光刻的原理与印相片相同，涂在硅片上的光刻胶相当于相纸， 掩模相当于底片。用特定波长的光照射光刻胶，光刻胶有感 光性和抗蚀性即正负性两种类型。正胶曝光部分在显影液中 被溶解，没有曝光的胶层留下；负胶的曝光部分在显影液中 不溶解，而没有曝光的胶层却被溶解掉。经过显影，则显出 光刻图形。光学光刻是由投影光学系统和掩模版相结合来产 生光刻图形的。曝光方式普遍采用分布重复投影式曝光，即 将一组图形重复上百次制作在一大片硅片上。 评价光刻质量的指标主要有分辨率（单位长度上可分辨的高 反差线对数）、光刻精度（线宽尺寸控制及套刻精度）、产 率和成品率等。影响光刻质量的主要因素有曝光系统、曝光 方式、光掩模、光刻胶和刻蚀方法等。
对准和曝光
步骤5：曝光后烘焙
对于深紫外（DUV）光刻胶在100℃到110℃
的热板上进行曝光后烘焙是必要的，这步烘 焙应紧随在光刻胶曝光后。几年前，这对于 非深紫外光刻胶是一种可选择的步骤，但现 在即使对于传统光刻胶也成了一种实际的标 准。
步骤6：显影
显影是在硅片表面光刻胶中产生图形的关键
步骤。光刻胶上的可溶解区域被化学显影剂 溶解，将可见的岛或者窗口图形留在硅片表 面。最通常的显影方法是旋转、喷雾、浸润 （见下图），然后显影，硅片用离子水（DI） 冲洗后甩干。
光刻胶显影
步骤7：坚膜烘焙
显影后的热烘指的就是坚膜烘焙。烘焙要求
挥发掉存留的光刻胶溶剂，提高光刻胶对硅 片表面的粘附性。这一步是稳固光刻胶，对 下面的刻蚀和离子注入过程非常关键。正胶 的坚膜烘焙温度约为120℃到140℃，这比软 烘温度要高，但也不能太高，否则光刻胶就 会流动从而破坏图形。
光刻技术的发展与应用
光刻技术的发展史
在微电子制造技术中，最为关键的是用于电
路图形生产和复制的光刻技术，光刻技术的 研究与开发，在每一代集成电路技术的更新 中都扮演着技术先导的角色。目前国际微电 子领域最引人关注的热点，就是即将到来的 光刻技术变革，这一变革将对整个微电子制 造技术的发展产生深远的影响。
光刻的基本概念
光刻处于硅片加工过程的中心，这可以通过
在各制造工艺中如何从光刻工艺流进流出中 证明（见下图）。光刻常被认为是IC制造中 最关键的步骤，需要高性能以便结合其他工 艺获得高成品率。据估计，光刻成本在整个 硅片加工成本中几乎占不到三分之一。
硅片制造工艺流程
转移到硅片表面的光刻图形的形状完全取决于硅片 层面的构成。图形可能是硅片上的半导体器件、隔 离槽、接触孔、金属互连线以及互联金属层的通孔。 这些图形被转移到光敏光刻胶材料上，为进行刻蚀 或离子注入的衬底做好准备。形成的光刻胶图形是 三维的，因为光刻胶中的图形具有长、宽、高（见 下图）。在一个硅片上可能有成百个完全相同的芯 片，每一个都需要将合适的图形转移到管芯上。
下一步被称做对准和曝光。掩膜版与涂了胶
的硅片上的正确位置对准。硅片表面可以是 裸露的硅，但通常在其表面有一层事先确定 了的图形。一旦对准，将掩膜版和硅片曝光， 把掩膜版图形转移到涂胶的硅片上（见图 2.5）。光能激活了光刻胶中的光敏成分。对 准和曝光的重要质量指标是线宽分辨率、套 刻精度、颗粒和缺陷。
光刻胶的三维图形
光刻工艺的8个基本步骤
光刻工艺是一个复杂过程，它有很多影响其
工艺宽容度的工艺变量。例如 减小的特征尺寸、对准偏差、掩膜层数目以 及硅片表面的清洁度。为方便起见，我们可 以将光刻的图形形成过程分为8个步骤（见下 图）。
光刻的8个步骤
步骤1：气相成底膜处理
光刻的第一步是清洗、脱水和硅片表面成底膜处理。 这些步骤的目的是增强硅片和光刻胶之间的粘附性。 硅片清洗包括湿法清洗和去离子水冲洗以去除沾污 物，大多数的硅片清洗工作在进入光刻工作间之前 进行。脱水致干烘焙在一个封闭腔内完成，以除去 吸附在硅片表面的大部分水汽。硅片表面必须是清 洁干燥的。脱水烘焙后硅片立即要用六甲基二硅胺 烷（HMDS）进行成膜处理，它起到了粘附促进剂 的作用。
