气凝胶制备工艺
气凝胶隔热薄膜
气凝胶隔热薄膜
气凝胶隔热薄膜是一种新型的隔热材料，具有优异的隔热性能和较好
的柔韧性。
下面将从定义、制备方法、应用领域等方面进行详细介绍。
一、定义
气凝胶隔热薄膜是以气凝胶为主要原料，通过特殊的制备工艺制成的
一种具有优异隔热性能和柔韧性的薄膜材料。
二、制备方法
气凝胶隔热薄膜的制备方法主要分为两步：首先是制备气凝胶，然后
将气凝胶涂覆在基材上形成薄膜。
1. 制备气凝胶：通常采用溶胶-凝胶法或超临界干燥法来制备气凝胶。
其中溶胶-凝胶法包括溅射法、喷雾干燥法等多种方法，超临界干燥法则是利用超临界流体来将溶解在其中的物质迅速干燥成固体。
2. 氢涂覆基材：将制备好的氢涂覆在基材上，可采用刮涂、喷涂、滚
涂等多种方法。
最终形成的气凝胶隔热薄膜厚度通常在10-100微米
之间。
三、应用领域
气凝胶隔热薄膜具有优异的隔热性能和柔韧性，在多个领域都有广泛应用：
1. 建筑领域：可以作为建筑外墙保温材料、屋顶保温材料等，有效提高建筑物的节能性能。
2. 航空航天领域：可以作为航空器外壳隔热材料，有效减少飞机或火箭进入大气层时受到的高温影响。
3. 电子领域：可以作为电子产品散热材料，有效降低电子产品发热量和工作温度。
4. 医疗领域：可以作为医疗器械隔热材料，有效保护患者免受高温或低温影响。
总之，气凝胶隔热薄膜是一种具有广泛应用前景的新型隔热材料，未来将在更多领域得到应用。
混凝土气凝胶原理

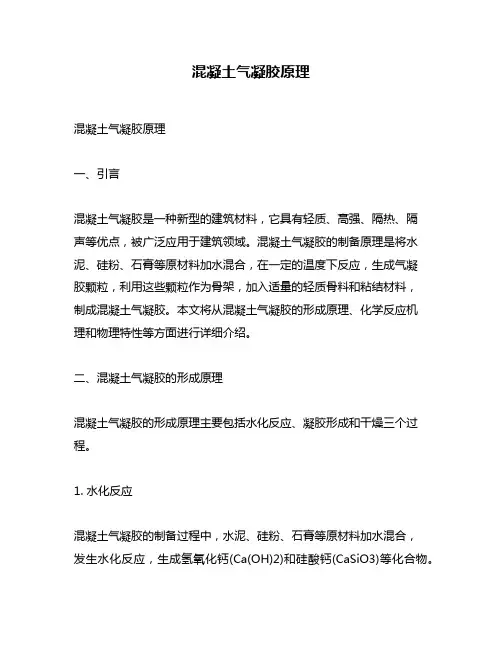

混凝土气凝胶原理混凝土气凝胶原理一、引言混凝土气凝胶是一种新型的建筑材料，它具有轻质、高强、隔热、隔声等优点，被广泛应用于建筑领域。
混凝土气凝胶的制备原理是将水泥、硅粉、石膏等原材料加水混合，在一定的温度下反应，生成气凝胶颗粒，利用这些颗粒作为骨架，加入适量的轻质骨料和粘结材料，制成混凝土气凝胶。
本文将从混凝土气凝胶的形成原理、化学反应机理和物理特性等方面进行详细介绍。
二、混凝土气凝胶的形成原理混凝土气凝胶的形成原理主要包括水化反应、凝胶形成和干燥三个过程。
1. 水化反应混凝土气凝胶的制备过程中，水泥、硅粉、石膏等原材料加水混合，发生水化反应，生成氢氧化钙(Ca(OH)2)和硅酸钙(CaSiO3)等化合物。
水化反应的过程中，会释放出大量的热量，使得混合物中的水蒸发，产生气泡，形成气凝胶的骨架。
2. 凝胶形成水化反应后，生成的氢氧化钙和硅酸钙会与水中的二氧化碳反应，生成碳酸钙(CaCO3)和硅酸钙(CaSiO3)等凝胶颗粒。
这些凝胶颗粒会在混凝土中形成骨架，使混凝土具有轻质、高强的特性。
3. 干燥凝胶形成后，混凝土需要进行干燥处理。
干燥的过程中，混凝土中的水分会被蒸发掉，而凝胶颗粒会保持原样，形成气凝胶。
三、混凝土气凝胶的化学反应机理混凝土气凝胶的制备过程中，涉及到多种化学反应。
主要包括水化反应、碳化反应、硬化反应等。
1. 水化反应水化反应是混凝土气凝胶制备过程中最重要的反应之一。
水化反应的过程中，水泥中的硅酸盐、铝酸盐等成分与水反应，生成氢氧化钙和硅酸盐等化合物。
同时，释放出大量的热量，使得混合物中的水蒸发，产生气泡，形成气凝胶的骨架。
2. 碳化反应碳化反应是混凝土气凝胶制备过程中的一个重要环节。
在水化反应后，混凝土内部的二氧化碳会与氢氧化钙等化合物反应，生成碳酸钙和硅酸盐等凝胶颗粒。
这些凝胶颗粒会在混凝土中形成骨架，使混凝土具有轻质、高强的特性。
3. 硬化反应硬化反应是混凝土气凝胶制备过程中的最后一个环节。
溶胶凝胶法制备氧化硅气凝胶的工艺流程
溶胶凝胶法制备氧化硅气凝胶的工艺流程1.首先准备溶剂溶液，将带有硅源的溶液与催化剂混合。
First, prepare a solvent solution and mix it with the catalyst.2.在搅拌下，逐渐加入硅源溶液，保持搅拌均匀。
Gradually add the silicon source solution under stirring to maintain uniform stirring.3.调节搅拌速度和温度，促进溶胶的形成。
Adjust the stirring speed and temperature to promote the formation of the sol.4.将形成的溶胶倾倒到模具中，并待其凝胶化。
Pour the formed sol into the mold and allow it to gel.5.在凝胶化过程中，需控制温度和湿度，以保证凝胶的质地。
During the gelation process, it is necessary to controlthe temperature and humidity to ensure the quality of the gel.6.将凝胶放入干燥箱中，进行干燥处理。
Put the gel into the drying oven for drying.7.根据需要，可以对氧化硅气凝胶进行热处理，以进一步改变其性质。
If necessary, the silica aerogel can be heat-treated to further change its properties.8.最后对氧化硅气凝胶进行表面处理，以提高其稳定性和耐久性。
Finally, the silica aerogel is subjected to surface treatment to improve its stability and durability.9.溶胶凝胶法制备氧化硅气凝胶的工艺流程包括多个步骤。
有机硅气凝胶的制备流程图解
有机硅气凝胶的制备流程图解下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、制备流程图解。
1. 原材料准备：有机硅前驱体（如甲基三甲氧基硅烷、乙烯基三甲氧基硅烷等）。
气凝胶的简单做法
气凝胶的简单做法全文共四篇示例，供读者参考第一篇示例：气凝胶，又称为"固体烟雾"，是一种具有微孔结构和极轻质的固体材料。
它被广泛应用于隔热、隔音、吸附、过滤等领域，也可以作为探测器件、传感器件等器件的基底材料。
气凝胶的制备方法有多种，其中一种简单的方法是通过使用化学方法将液体中的气体替换成固体来制备。
下面我们来介绍一种简单的气凝胶制备方法：材料准备：我们需要准备硅酸四乙酯、正丙醇、盐酸、水和甲醛等原料。
其中硅酸四乙酯是气凝胶的主要原料，而正丙醇是用来调节溶剂条件的，盐酸作为催化剂，水作为反应介质，甲醛用于交联硅氧烷链。
制备步骤：1. 在一个容器中加入适量的正丙醇和盐酸，同时搅拌均匀，然后向其中滴加硅酸四乙酯溶液，并继续搅拌。
2. 随着硅酸四乙酯的加入，溶液逐渐变为白色浑浊状。
继续搅拌，直至溶液变得透明。
3. 然后，向溶液中缓慢滴加甲醛，并继续搅拌。
甲醛可以促使硅氧烷链之间发生交联反应，形成气凝胶的结构。
4. 加入适量的水，继续搅拌均匀。
水的加入可以稀释溶液，促使反应进行更加均匀。
5. 将反应溶液转移到模具中，并在适当的条件下进行干燥，使其形成固体气凝胶。
制备好的气凝胶可以根据需要进行进一步加工，比如切割成不同形状、尺寸的气凝胶块，或者进行后续的表面处理。
制备气凝胶的方法相对简单，而且需要的原料和设备也比较简单易得。
通过上述简单的制备方法，我们可以制备出高质量的气凝胶，为各种领域的应用提供更多可能性。
希望这篇文章对您有所帮助，谢谢阅读！第二篇示例：气凝胶，又称多孔玻璃、低密度固体泡沫，是一种非常轻便且具有优异吸附性能的新型多孔材料。
气凝胶由于其独特的微观结构，被广泛用于环境净化、能量储存、隔热隔音等领域。
在实验室中，我们也可以通过简单的实验制作气凝胶，下面就让我们来看看气凝胶的简单制作方法。
我们需要准备一些基本材料和设备，包括氧化硅溶胶、氢氧化铝溶胶、盐酸、稀释剂、搅拌机、搅拌棒、容器等等。
芳纶气凝胶纤维的制备

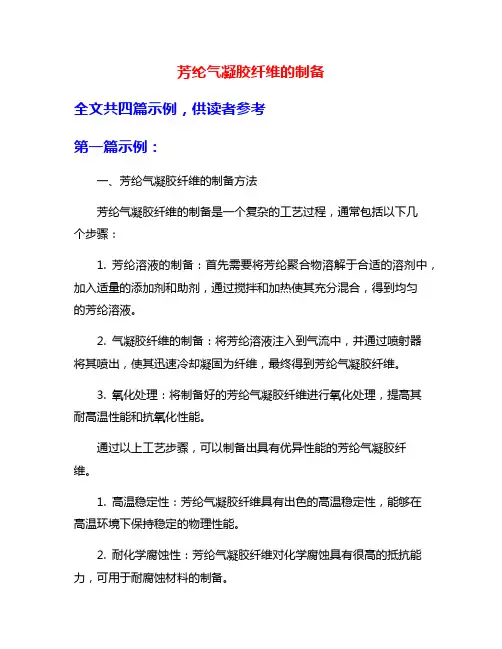

芳纶气凝胶纤维的制备全文共四篇示例，供读者参考第一篇示例：一、芳纶气凝胶纤维的制备方法芳纶气凝胶纤维的制备是一个复杂的工艺过程，通常包括以下几个步骤：1. 芳纶溶液的制备：首先需要将芳纶聚合物溶解于合适的溶剂中，加入适量的添加剂和助剂，通过搅拌和加热使其充分混合，得到均匀的芳纶溶液。
2. 气凝胶纤维的制备：将芳纶溶液注入到气流中，并通过喷射器将其喷出，使其迅速冷却凝固为纤维，最终得到芳纶气凝胶纤维。
3. 氧化处理：将制备好的芳纶气凝胶纤维进行氧化处理，提高其耐高温性能和抗氧化性能。
通过以上工艺步骤，可以制备出具有优异性能的芳纶气凝胶纤维。
1. 高温稳定性：芳纶气凝胶纤维具有出色的高温稳定性，能够在高温环境下保持稳定的物理性能。
2. 耐化学腐蚀性：芳纶气凝胶纤维对化学腐蚀具有很高的抵抗能力，可用于耐腐蚀材料的制备。
3. 轻质高强：芳纶气凝胶纤维具有很高的比表面积和孔隙率，且具有较轻的密度和较高的拉伸强度。
4. 良好的吸附性能：由于其微孔结构和高比表面积，芳纶气凝胶纤维具有优异的吸附性能，可用于环境污染治理等领域。
5. 耐磨损性：芳纶气凝胶纤维在使用过程中表现出较高的耐磨损性，长期使用寿命较长。
1. 热隔离材料：芳纶气凝胶纤维可以用于制备高温热隔离材料，如隔热毯、隔热服装等，应用于航空航天、船舶、汽车等领域。
4. 其他领域：芳纶气凝胶纤维还可以应用于新能源材料、电子材料、医疗器械等领域，具有广泛的应用前景。
第二篇示例：芳纶气凝胶纤维是一种新型的高性能纤维材料，具有优异的力学性能、抗热性能和耐化学性能，广泛应用于航空航天、军工、汽车等领域。
本文将介绍芳纶气凝胶纤维的制备方法以及其在各个领域的应用。
一、芳纶气凝胶纤维的制备方法1. 溶液旋转梯度凝胶法该方法是通过旋转梯度控制制备芳纶气凝胶纤维，在该方法中，芳纶聚合物在溶液中通过梯度旋转的方式形成纤维，然后通过凝胶固化形成气凝胶纤维。
该方法制备的气凝胶纤维具有较高的强度和韧性。
气凝胶纳米材料
气凝胶纳米材料介绍气凝胶纳米材料是一种具有高度孔隙化结构的材料，具有超低密度和高度的比表面积。
它们由纳米颗粒聚集形成，形成了空隙和孔道，从而导致其非常轻盈且具有杰出的吸附性能。
因此，气凝胶纳米材料在各个领域中具有广泛的应用潜力，不仅在能源存储和转换中具有重要意义，还可以应用于环境治理、生物医学和传感器等领域。
制备方法1. 溶胶-凝胶法溶胶-凝胶法是气凝胶纳米材料制备中最常用的方法之一。
它涉及到将适当的前驱体分散在溶液中并形成胶体，然后通过凝胶化和干燥过程来制备气凝胶。
制备过程包括以下步骤：1.溶胶制备：将适当的金属或氧化物（如二氧化硅）前驱体分散在溶液中，形成胶体溶液。
2.凝胶化：通过调节溶液的酸碱性或添加适当的凝胶剂，使胶体开始凝胶化。
3.干燥：将凝胶经过干燥处理，通过蒸发溶剂或超临界干燥等方法去除溶剂并保持凝胶结构。
2. 超临界干燥法超临界干燥法是一种常用于制备气凝胶纳米材料的快速干燥方法。
它通过将凝胶材料置于超临界流体（通常是二氧化碳）的高温高压条件下，实现溶剂的迅速去除，从而得到气凝胶。
制备过程包括以下步骤：1.凝胶制备：同样的方法用于制备凝胶。
2.超临界干燥：将凝胶置于超临界流体中，利用流体的高温高压条件，使溶剂迅速脱离凝胶材料而形成气凝胶。
特性与应用1. 高比表面积与孔隙结构气凝胶纳米材料具有非常高的比表面积和孔隙结构，这使得它们能够提供大量的表面反应活性位点，并拥有出色的吸附性能。
其比表面积通常可以达到500-1000m^2/g，孔隙直径范围从纳米尺寸到亚微米尺寸不等。
2. 超低密度由于其结构的孔隙性质，气凝胶纳米材料具有极低的密度。
通常情况下，它们的密度范围从0.001 g/cm^3到0.5 g/cm^3，比水的密度低得多。
因此，它们非常轻盈，是目前已知最轻的固体材料之一。
3. 能源存储和转换气凝胶纳米材料由于其高比表面积和孔隙结构，被广泛应用于能源存储和转换方面。
例如，二氧化硅气凝胶可以用作锂离子电池的负极材料，提供更高的能量密度和更好的循环稳定性。
气凝胶材料生产方案(二)
气凝胶材料生产方案一、实施背景气凝胶是一种具有纳米多孔结构的固态材料，具有极高的比表面积和低热导率。
因其独特的性能，气凝胶在能源、环保、建筑等领域具有广泛的应用前景。
近年来，随着市场对高性能保温隔热材料的需求不断增加，气凝胶材料的市场需求也在持续增长。
然而，目前气凝胶材料的生产成本较高，限制了其在大规模应用中的推广。
因此，本方案旨在通过产业结构改革，优化气凝胶材料的生产工艺，降低成本，提高产量，从而满足市场需求。
二、工作原理1. 生产工艺气凝胶材料的生产工艺主要包括溶胶-凝胶法、模板法和化学气相沉积法等。
本方案采用溶胶-凝胶法，该方法具有原料来源广泛、制备工艺简单、成本低等优点。
溶胶-凝胶法制备气凝胶的基本原理是将原料溶液在适当的条件下水解、缩合，形成稳定的溶胶体系，然后通过陈化、干燥等步骤，使溶胶转变为凝胶，最后经过热处理得到气凝胶材料。
2. 原材料溶胶-凝胶法制备气凝胶的主要原料包括无机盐、金属醇盐、有机酸等。
本方案选用硅酸钠、甲醇和盐酸作为主要原料，这些原料来源广泛、价格低廉，有利于降低生产成本。
3. 原理的优势和局限溶胶-凝胶法的优势在于原料来源广泛、制备工艺简单、成本低等。
此外，通过调整原料配比和工艺参数，可以制备出不同性能的气凝胶材料。
然而，溶胶-凝胶法也存在一定的局限性，如制备周期较长、产品收缩率大等。
这些局限性需要在实施计划中进行优化和改进。
三、实施计划步骤1. 原材料的选择和采购根据气凝胶材料的生产工艺要求，选择合适的原材料并进行采购。
与供应商建立长期合作关系，确保原材料的稳定供应和质量。
2. 溶胶-凝胶法制备气凝胶（1）将硅酸钠、甲醇和盐酸按照一定比例混合，搅拌均匀；（2）将混合溶液在适当的温度下水解、缩合，形成稳定的溶胶体系；（3）将溶胶体系进行陈化处理，使溶胶粒子逐渐聚集长大，形成三维网络结构；（4）将陈化后的溶胶体系进行干燥处理，使溶剂蒸发，凝胶网络得以固化；（5）将干燥后的凝胶进行热处理，使有机成分分解，得到气凝胶材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气凝胶制备工艺 Prepared on 24 November 2020
采用正硅酸乙酯(TEOS)作为制备硅气凝胶的前驱体，丙酮与无水乙醇的混
合液作为溶剂，经酸碱两步催化法制备出密度低、孔隙率大的硅气凝胶。
在制
备过程中采用三甲基氯硅烷(TMCS)为疏水剂，最终制备出疏水性SiO2气气凝胶。
首先将原料按照摩尔比TEOS：丙酮：无水乙醇：水=1：4：4：4的比例充分
混合搅拌均匀，用稀盐酸调节溶胶的pH 值到3～4，反应进行一段时间后加入
稀氨水调节溶胶的pH值到6～7，以上混合、反应均在磁力搅拌器上完成。
室温下静置使之成为凝胶。
将凝胶在室温下老化二天后，再加入无水乙醇，使凝
胶浸泡于其中，无水乙醇要没过凝胶，50℃环境中老化一天，然后冷却至室温后进行表面疏水处理。
表面处理剂的主要成分是三甲基氯硅烷，溶剂为正己烷。
将10-15%的三甲基
氯硅烷正己烷溶液缓慢倒入已老化后降至室温的凝胶中，要将凝胶完全淹没，
并将容器密封以避免表面处理剂挥发，室温下反应两天，然后在55℃鼓风式烘
箱中继续反应两天。
将剩余液体倒出后用丙酮浸泡至少一天，以使残留在凝胶
中的正己烷溶剂置换出来。
然后将凝胶置于55℃烘箱中干燥一个星期，即可得
到疏水性SiO2气凝胶。
