氢气纯化装置讲义I. 介绍氢气纯化装置氢气纯化装置是一种用于去除氢气中杂质的设备，主要用于工业生产中对高纯度氢气的需求。
通过纯化装置，可以去除氢气中的水分、氧气、硫化氢等杂质，从而得到高纯度的氢气。
II. 氢气纯化装置的工作原理1. 水分去除：氢气中的水分会降低氢气的纯度和稳定性。
常用的方法有低温凝析、干燥剂吸附、气体膜分离等。
- 低温凝析：通过降低氢气温度使水分凝结并去除。
- 干燥剂吸附：利用特定吸附材料吸附氢气中的水分，常用的干燥剂有分子筛、活性炭等。
- 气体膜分离：利用气体分子尺寸的差异，将水分分离出来。
2. 氧气去除：氢气中的氧气会增加氢气的燃烧性和爆炸性。
常用的方法有催化剂吸附、膜分离等。
1- 催化剂吸附：利用特定的催化剂将氢气中的氧气与氢气反应生成水，进而去除氧气。
- 膜分离：利用特殊的膜材料，根据氧气和氢气的不同渗透性将氧气分离出来。
3. 硫化氢去除：氢气中的硫化氢会对设备造成腐蚀和损坏，同时也会影响氢气的气味和颜色。
主要方法有吸附和催化反应。
- 吸附：利用活性炭等吸附剂吸附硫化氢，将其从氢气中去除。
- 催化反应：利用催化剂将硫化氢与氢气反应生成硫，从而去除硫化氢。
III. 氢气纯化装置的组成部分1. 进气系统：包括气体过滤器、调压装置等，用于将进入装置的氢气进行预处理和调整压力。
2. 水分去除系统：包括低温凝析器、干燥剂吸附器、气体膜分离器等，用于去除氢气中的水分。
23. 氧气去除系统：包括催化剂吸附器、膜分离器等，用于去除氢气中的氧气。
4. 硫化氢去除系统：包括吸附器、催化反应装置等，用于去除氢气中的硫化氢。
5. 出气系统：包括气体过滤器、压力调节装置等，用于调节和净化最终输出的高纯度氢气。
IV. 氢气纯化装置的应用氢气纯化装置广泛应用于电子、石油化工、电力、冶金等领域，用于生产高纯度氢气，满足不同行业对氢气纯度的需求。
在燃料电池领域，氢气纯化装置也是必不可少的设备，用于提供高纯度的氢气作为燃料。
氢气液化工艺中氢气纯化设备研究

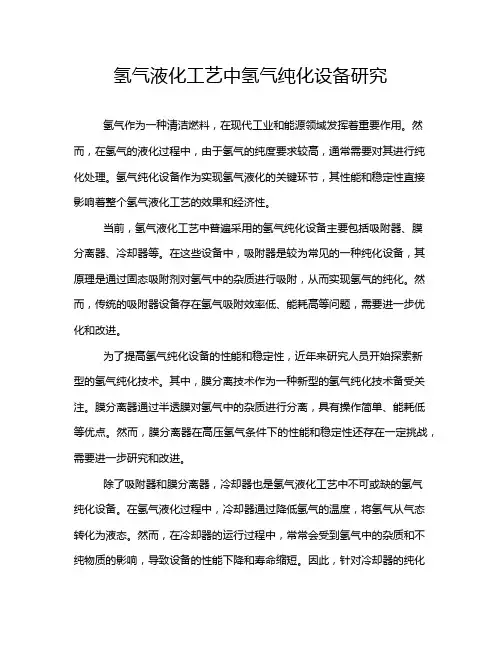

氢气液化工艺中氢气纯化设备研究氢气作为一种清洁燃料，在现代工业和能源领域发挥着重要作用。
然而，在氢气的液化过程中，由于氢气的纯度要求较高，通常需要对其进行纯化处理。
氢气纯化设备作为实现氢气液化的关键环节，其性能和稳定性直接影响着整个氢气液化工艺的效果和经济性。
当前，氢气液化工艺中普遍采用的氢气纯化设备主要包括吸附器、膜分离器、冷却器等。
在这些设备中，吸附器是较为常见的一种纯化设备，其原理是通过固态吸附剂对氢气中的杂质进行吸附，从而实现氢气的纯化。
然而，传统的吸附器设备存在氢气吸附效率低、能耗高等问题，需要进一步优化和改进。
为了提高氢气纯化设备的性能和稳定性，近年来研究人员开始探索新型的氢气纯化技术。
其中，膜分离技术作为一种新型的氢气纯化技术备受关注。
膜分离器通过半透膜对氢气中的杂质进行分离，具有操作简单、能耗低等优点。
然而，膜分离器在高压氢气条件下的性能和稳定性还存在一定挑战，需要进一步研究和改进。
除了吸附器和膜分离器，冷却器也是氢气液化工艺中不可或缺的氢气纯化设备。
在氢气液化过程中，冷却器通过降低氢气的温度，将氢气从气态转化为液态。
然而，在冷却器的运行过程中，常常会受到氢气中的杂质和不纯物质的影响，导致设备的性能下降和寿命缩短。
因此，针对冷却器的纯化技术也是氢气液化工艺中亟待解决的问题之一。
随着氢能源产业的快速发展，氢气纯化设备的研究和开发迫在眉睫。
未来的研究方向包括但不限于提高吸附器和膜分离器的纯化效率、改善冷却器的稳定性、研究新型氢气纯化技术等。
只有不断创新和改进氢气纯化设备，才能更好地实现氢气的液化和应用，推动氢能源产业的健康发展。
氢气纯化装置讲义ppt课件
