医用普放设备 PPT

常见品牌和型号
DSA（数字减影血管造影系统），也称 DSA血管机。是 由电子计算机进行影像处理的先进的X线诊断技术，主要应 用于全身血管疾病的诊断和治疗。 和小C 中C相比，大C都是 固定式的，有固定在天花板的也有固定在地上的。功率一般 都大于80kW。
原理：DSA的成像基本原理是将受检部位没有注入对比剂和 注入对比剂后的血管造影，经计算机处理并将两幅图像的数 字信息相减，去除骨骼、肌肉和其它软组织，只留下单纯血 管影像的减影图像，通过显示器显示出来。通过DSA处理的 图像，使血管的影像更为清晰，在进行介入手术时更为安全。
3．小C，通常是为骨科设计的C臂。球管，功率都小。 功能简单，价格便宜。
大C一般在120-150kV,1000mA左右。中C电压差不多也是 120-150kV, 电流500mA-800mA，小C电压100kV-120kV,电 流就只有20mA-100mA左右。
小C
一、介绍 小C又叫C臂X光机 、C臂机、百万像素C型臂、 C臂、
代表厂家：国际上主要有GE，飞利浦，西门子和奇目 （Ziehm）。国内有北京的驰马特，南京卡姆中国，南京卡 普，万东，南京的杰雄、普朗、华电等
一、定义：
周边介入型C形臂，在业界俗称为“中C”，不仅仅是把球 管功率提高就可以谓为“中C”。中C产品设计的系统性和操 控性是开展复杂介入手术的有力保障，主要是增加了DSA相 关的许多功能。它在临床上可以完成大型血管机（大C）80% 以上手术需求。
产生X-Ray必须要有X光球管，而X光球管基本构造必 须拥有：
• 阴极灯丝 （Cathod）
• 阳极靶 （Anode）
• 真空玻璃管 （Evacuated glass envelope）
• 当然还要有电源能量供应
X线的特性
a.穿透性 b.荧光作用 c.感光作用 d.电离作用和生物效应
放射设备主要利用X线的特征和人体不用密度的组织ຫໍສະໝຸດ 对X线吸收不同的原理。原理：
X线曝光使IP（imaging plate）影像板产生图像 潜影；将IP板送入激光扫描器内进行扫描，在扫描器 中IP板的潜影被激化后转变成可见光，读取后转变成 电子信号，传输至计算机将数字图像显示出来，也可 打印出符合诊断要求的激光相片，或存入磁带、磁盘 和光盘内保存。
使用特性 多用于配合现有X线机进行升级 升级较简单、成本较低 检查费用低，但是耗时较长（几分钟） 市场 二甲及以下医院 农村和基层
悬吊DR的不足：
对于房间的长宽高，均有一定程度的要求
悬吊DR的适用范围：
中大型医院，综合性医院，日拍摄量》100人次以上
固定DR vs 移动DR
单板DR VS 双板DR
DR常见品牌和型号
CR和DR的比较
数字胃肠机是用来检查胃肠道疾病的X线检查设 备，主要用于进行咽喉部、食道、十二指肠、空回肠 及结肠各种疾病的造影诊断，是检查各种溃疡、肿瘤、 异物等疾病的主要检查方法之一，同时数字胃肠机不 定期可以进透视，部分血管性和非血管性介入治疗的 操作。
临床应用
1.头颈部血管系统的检查： 对颅脑占位性病变，动静脉畸形，脑血管闭塞，颈动脉
狭窄、闭塞，动脉粥样硬化及溃疡等，可提供诊断依据。 2.胸部血管系统的检查：
DSA对心脏及大血管的显示相当满意，用于对先心病、 瓣膜病、心肌病、冠心病的诊断。 3.腹部血管系统的检查：
用于胃、肠、肝、脾、盆腔等的血管造影。 4.四肢血管系统的检查：
限束器 压迫器
X线管 诊断床
滤线栅
影像增强器 CCD摄像机
顾名思义该设备有C型的机架，产生X射线的球管， 采集图像的影像增强器和CCD摄像机，以及图像处理 的工作站组成。主要用于各种手术中的透视造影，点 片等工作。另外也区别与其他的x射线设备比如:U型 臂，G形臂等等。
CCD摄像机
影响增强器 滤线栅 诊断床 限束器
瑞美联、东软等目前国际上没有中C这个概念，德国奇目 的所有C臂都称为小C，但是它已经达到可以做介入的阶段， 只是目前国内规定功率不大于80KW的C臂不能进行心脏介 入。
常见品牌和型号
顾名思义，乳腺X光机是专用于检查妇女乳腺有 无病变的X光机。是目前诊断乳腺疾病的首选和最简 便、最可靠的无创性检测手段，痛苦相对较小，简 便易行，且分辨率高，重复性好，留取的图像可供 前后对比，不受年龄、体形的限制，目前已作为常 规的检查。它的特点是可以检测出医生触摸不到的 乳腺肿块，特别是对于大乳房和脂肪型乳房，其诊 断性可高达95%，对于以少许微小钙化为唯一表现的 T0期乳腺癌(临床扪诊阴性)，也只有凭借软X线检查 才能被早期发现和诊断，对乳腺癌的诊断敏感性为 82%~89%，特异性为87%~94%。
钼靶指的是X线管的阳极是用钼（Mo）制造的， 而普通的X线管的阳极是用钨制造的。钼的原子序数 较低，受电子轰击后发出的X射线能量较低，特征谱 线的波长为0.6左右，特别适合对软组织的透照成像。 而钨的原子序数较高，受电子轰击后发出的X射线能 量较高，特征谱线的波长较短，穿透力较强，适合对 骨骼的透照成像，对软组织基本上不能成像。一般钨 靶机的管电压为45kV～150kV，而钼靶机的管电压为 20kV～35kV。因此，对乳腺的X射线成像必须用钼靶 机。 。
结束
1.自然对比
a.骨骼 b.软组织及液体 c.脂肪 d.气体
2.人工对比
形成人工对比的方法叫 做造影检查，引用的对 比剂叫造影剂。对于缺 乏自然对比的结构或器 官，可将密度高于或低 于该结构或器官的物质 引入器官内或共用网间 隙，使之产生对比以显 影即为造影检查。
➢ X线机系统：高压发生器、控制系统
医用普放设备

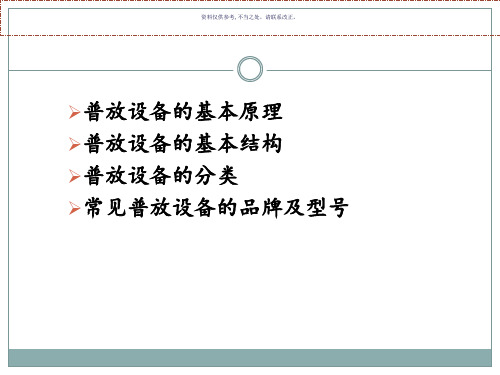

➢普放设备的基本原理 ➢普放设备的基本结构 ➢普放设备的分类 ➢常见普放设备的品牌及型号
基本原理
在真空管中高速运动的电子流撞击阳极靶面，使电子 骤然减速,约98%的动能产生热量，2%的动能转换为X 线。
X-ray 是由德国仑琴教授在1895年所发现。这种由真 空管发出能穿透物体的辐射线，在电磁光谱上能量较 可见光强，波长较短，频率较高，相类似之辐射线有 宇宙射线，X-ray等。
原理
DR主要是采用平板探测口（FPD）对X线产生的图像 信号进行扫描和直接读出，线信号转变为可见光通过 光电2极管组成的藻膜层（TFT）进行聚集，由专门的 读出电路系统进行处理。目前平板探测口分为以非晶 硅（a:Si+CsI）为代表的间DDR）和以非晶硒（a:Se） 为代表的直接转换数字摄影（DDR）两种类型。
X线管
小C(C臂、小C臂、小C、骨科C臂) 中C（也叫周边介入型C形臂） 大C（DSA血管机）
1．大C，简称DSA，由于球管热容量比较大、有旋转造 影或者三维软件功能。
通常用于导管室的心脏，外周血管等较为复杂的手术。 2．中C，具有部分大C 的功能，如：GE9800可以做心脏，
外周血管的手术，而且具有移动性好，适合临床各可是 及手术室的应用，性能价格比比较高，但是，有些功能 不具备。医院的临床科室自备使用。和大C差别不是很 大。
可以诊断四肢血管的狭窄、闭塞、出血、动脉瘤、动脉 畸形等。 5.在介入放射学治疗中的应用：
是最理想的介入放射技术，广泛应用于经皮腔内成形术、 经导管药物灌注治疗、经导管栓塞治疗等介入放射治疗。
主要集中在三甲级别的医院。国家对该型产品的安装 有严格的限制。
厂家：飞利浦，西门子，GE，岛津。国内有万东、恒
➢ 主机系统：X射线管组件；高压发生器；控制 部分。
➢ 辅助系统：各种机械设备：诊断床、天地轨、 悬吊轨等
➢ 影像处理系统：影像增强器、电视系统、数字 减影系统（DSA）电影、摄像机、录像等
➢ 其他附属器具：滤线栅、增感屏、胶片、快速 换片机、高压注射器等。
CR DR 数字胃肠 C型臂 乳腺钼靶机
X线管
限束器 诊断床
探测器
滤线栅
悬吊DR VS 立柱DR 固定DR vs 移动DR 单板DR VS 双板DR
悬吊式DR VS 立柱式DR
悬吊式DR是DR中的高端类型产品。与其他两类最主要 的区别在于球管安装方式——悬吊于天花板之上。悬 吊DR的优势在于更大的运动范围和拍摄角度，同时配 备电动运动、自动跟踪等附加功能，可以节省操作者 的工作量。
小C臂、小C 、骨科C臂、移动式C形臂等。
二、主要用途 1、骨科：整骨、复位、打钉 2、外科：取体内异物、心导管、植入起搏器、部分
介入治疗、部分造影术及局部摄影等工作 3、其他：配合臭氧机治疗疼痛，小针刀治疗，妇科
输卵管导引手术等。
该型产品在医院普及率很高，基本上二级医院都已经 装备。国内的厂家也比较多。像北京，南京，上海，都有 不少。但是，质量配置各有各的不同。
二、 主要的临床范围：
神经外科血管造影，减影术 消化道介入手术，例如： ERCP、食道支架腹腔和盆腔脏器肿瘤介入治疗，例如肝脏、 肾脏介入手术四肢血管造影剂减影术，成型术疼痛微创介入 手术，例如：腰椎间盘介入、颈椎介入妇科输卵管再造手术、 子宫肌瘤手术。
中C主要集中在县一级的医院。 代表厂家： 国际：GE、西门子、飞利浦、卡姆中国、奇目。 国内：驰马特，卡姆中国-南京卡姆，南京卡普
