水泥就地冷再生混合料振动成型试验方法
水泥稳定基层就地冷再生施工工法(2)
水泥稳定基层就地冷再生施工工法一、前言水泥稳定基层就地冷再生施工工法是一种新型的道路基层施工技术，它通过对已有路面废弃料进行处理，再利用水泥稳定基层的原理，进行再生利用，以实现道路基层的稳定和增强。
该工法充分利用了废弃料资源，减少了对天然材料的开采和消耗，从而达到节约成本、环境友好的效果。
二、工法特点1.资源利用充分：该工法充分利用了废弃料资源，降低了施工成本，减少了对天然材料的需求，符合可持续发展的要求。
2.施工周期短：采用就地再生施工方式，无需大量的材料运输，能够快速完成施工任务，节约了时间，提高了工程效率。
3.稳定性好：由于加入了水泥进行稳定，使得基层具有更好的强度和抗裂性能，能够承受大量的交通荷载，延长道路使用寿命。
4.环保性强：水泥稳定基层就地冷再生工法减少了对天然资源的损耗，减少了废弃料的排放，降低了环境污染。
三、适应范围1.适用道路类型广：适用于各种道路类型，如高速公路、市政道路、村庄道路等。
2.适用地区广泛：适用于各种不同地区，包括高寒地区、高温地区等。
四、工艺原理水泥稳定基层就地冷再生施工工法基于以下原理：通过破碎和筛分处理废弃料，再加入适量的水泥、填充料等材料，通过机械混合均匀，形成稳定的基层材料。
然后通过滚压和冷再生机进行冷再生处理，利用水泥与废弃料中的细颗粒物质结合，形成坚固的基层。
五、施工工艺1.基层准备：清理道路表面，去除杂物和油污等，确保基层平整。
2.废弃料处理：对废弃料进行破碎和筛分处理，使其达到规定的粒径要求。
3.材料配比：根据设计要求确定水泥、填充料、废弃料等材料的配比比例。
4.机械混合：将水泥、填充料和废弃料进行机械混合，保证各组分均匀分布。
5.冷再生处理：利用滚压和冷再生机对混合料进行冷再生处理，形成稳定的基层材料。
6.压实和养护：对冷再生后的基层进行压实和养护，增加基层的密实度和强度。
六、劳动组织施工过程中需要组织施工人员进行废弃料处理、材料配比、机械混合、压实和养护等工作，并对各个工序进行协调与管理。
水泥全深式就地冷再生底基层试验检测控制

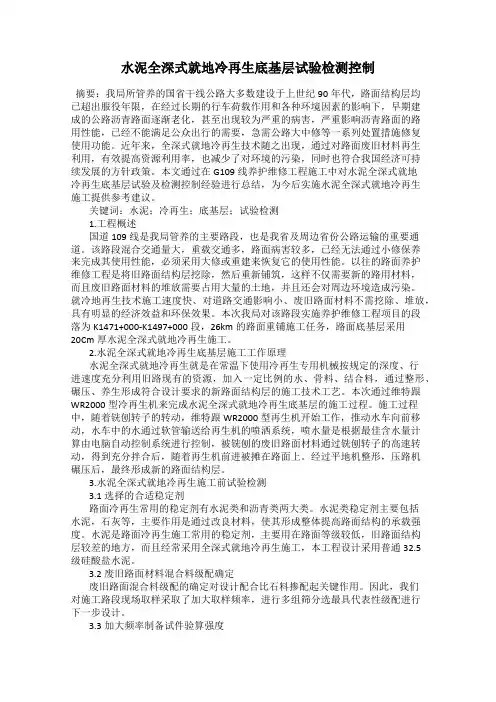

水泥全深式就地冷再生底基层试验检测控制摘要：我局所管养的国省干线公路大多数建设于上世纪90年代，路面结构层均已超出服役年限，在经过长期的行车荷载作用和各种环境因素的影响下，早期建成的公路沥青路面逐渐老化，甚至出现较为严重的病害，严重影响沥青路面的路用性能，已经不能满足公众出行的需要，急需公路大中修等一系列处置措施修复使用功能。
近年来，全深式就地冷再生技术随之出现，通过对路面废旧材料再生利用，有效提高资源利用率，也减少了对环境的污染，同时也符合我国经济可持续发展的方针政策。
本文通过在G109线养护维修工程施工中对水泥全深式就地冷再生底基层试验及检测控制经验进行总结，为今后实施水泥全深式就地冷再生施工提供参考建议。
关键词：水泥；冷再生；底基层；试验检测1.工程概述国道109线是我局管养的主要路段，也是我省及周边省份公路运输的重要通道。
该路段混合交通量大，重载交通多，路面病害较多，已经无法通过小修保养来完成其使用性能，必须采用大修或重建来恢复它的使用性能。
以往的路面养护维修工程是将旧路面结构层挖除，然后重新铺筑，这样不仅需要新的路用材料，而且废旧路面材料的堆放需要占用大量的土地，并且还会对周边环境造成污染。
就冷地再生技术施工速度快、对道路交通影响小、废旧路面材料不需挖除、堆放，具有明显的经济效益和环保效果。
本次我局对该路段实施养护维修工程项目的段落为K1471+000-K1497+000段，26km的路面重铺施工任务，路面底基层采用20Cm厚水泥全深式就地冷再生施工。
2.水泥全深式就地冷再生底基层施工工作原理水泥全深式就地冷再生就是在常温下使用冷再生专用机械按规定的深度、行进速度充分利用旧路现有的资源，加入一定比例的水、骨料、结合料，通过整形、碾压、养生形成符合设计要求的新路面结构层的施工技术工艺。
本次通过维特跟WR2000型冷再生机来完成水泥全深式就地冷再生底基层的施工过程。
施工过程中，随着铣刨转子的转动，维特跟WR2000型再生机开始工作，推动水车向前移动，水车中的水通过软管输送给再生机的喷洒系统，喷水量是根据最佳含水量计算由电脑自动控制系统进行控制，被铣刨的废旧路面材料通过铣刨转子的高速转动，得到充分拌合后，随着再生机前进被摊在路面上。
水泥冷再生基层混合料的力学性能与冻融劣化试验研究
水泥冷再生基层混合料的力学性能与冻融劣化试验研究水泥冷再生基层混合料是一种通过利用废旧水泥混凝土进行再生利用而制成的新型材料。
针对其力学性能和冻融劣化问题，本文进行了试验研究。
首先，本文介绍了水泥冷再生基层混合料的制备方法。
废旧水泥混凝土被碾碎并筛分，得到不同粒径的再生骨料，并通过筛选的方式降低其粉尘含量。
再生骨料与水泥、矿渣粉和化学掺合料以一定比例进行混合，控制水灰比和配水率，最终制备出水泥冷再生基层混合料试件。
接着，本文对水泥冷再生基层混合料的力学性能进行了评价。
试验包括了压缩强度、抗拉强度和弯曲强度等方面的测试。
结果显示，随着再生骨料掺量的增加，混合料的强度逐渐降低。
这可能是由于废旧水泥混凝土在使用过程中产生的损伤导致再生骨料的力学性能下降所致。
另外，掺入适量的化学掺合料和矿渣粉可以提高水泥冷再生基层混合料的力学性能。
然后，本文对水泥冷再生基层混合料的冻融性能进行了试验研究。
试验通过进行多次冻融循环，模拟材料在寒冷气候下的应力状态，评估了混合料的抗冻裂性能。
结果显示，随着再生骨料掺量的增加，混合料的抗冻裂性能逐渐降低。
这也与强度退化现象相一致。
然而，通过掺入适量的化学掺合料可以有效地改善水泥冷再生基层混合料的抗冻裂性能，提高其耐久性。
最后，本文针对试验结果进行了分析和讨论。
通过对力学性能和冻融性能的试验数据进行对比分析，我们可以发现水泥冷再生基层混合料在力学性能上存在一定的退化现象，同时在寒冷气候下易发生冻融裂缝。
因此，在实际道路工程中应注意应用场景和控制再生骨料的掺量。
此外，适量的化学掺合料的应用对改善该材料的力学性能和冻融性能具有重要意义。
综上所述，本文通过试验研究了水泥冷再生基层混合料的力学性能和冻融性能。
结果表明，再生骨料的掺入会对混凝土的力学性能和耐久性产生一定影响。
这对我们在实际工程中应用水泥冷再生基层混合料提供了一定的参考和指导。
未来的研究可以进一步探究材料的微观结构和力学性能之间的关系，进一步完善该材料的性能综合以上研究结果，可以得出以下结论：水泥冷再生基层混合料的力学性能和冻融性能受到再生骨料掺量和化学掺合料的影响。
水泥就地冷再生施工技术指南
水泥就地冷再生施工技术指南水泥, 冷再生, 指南, 技术, 施工引言第一节道路再生技术在公路建设大发展的当前，在公路建设中提高资源利用效率，注重公路建设与环境保护并举以公路发展与自然环境相和谐，是新时期公路建设的新理念。
而应用新技术、新材料、新工艺，增加公路建设的投资效益，已成为公路建设发展新的课题，越来越关注的问题。
道路冷再生技术为科学经济地进行旧路改道提供了一种新途径。
沥青路面再生技术就是重复利用沥青路面废料进行大修处理的一种施工方法。
它从根本上解决了处置沥青路面废料产生的环境污染和缓解资源压力的有效途径，也是适应当前可持续发展战略的形势。
沥青混合料的再生分热再生和冷再生、路拌及场拌等多种方法。
沥青混凝土冷再生简单地说就是利用专用路面再生机械，按照一定的厚度，将旧路面进行粉碎处理，同时加入一定比例的集料或添加剂（水泥、石灰、粉煤灰、泡沫沥青和乳化沥青等）改善级配，重新拌制获得满足路用性能要求的混合料，之后进行整形、碾压，并将再生层作为新建路面的基层或底基层等。
通过重复使用沥青和石料，最大限度地利用资源和减少环境污染。
从目前的工程实践来看，沥青路面冷再生技术在道路再生中具有明显的优势，具体表现为：与其他传统的施工方法相比，总投资可节省40～50％；不损坏路基，不提高旧路高度，且能够精确控制铺层厚度；有利于机械化施工，可缩短工期，有利于文明施工；可以充分利用旧路的沥青、石料等材料，消除了对环境的污染减少了新材料的开采，具有重大的环保效益。
沥青路面冷再生技术按再生稳定剂可分为乳化沥青再生、泡沫沥青冷再生、水泥冷再生；按拌和方式可以分为厂拌冷再生与就地冷再生。
就地冷再生是采用就地冷再生机进行作业。
目前，应用比较广泛的有Wirfgen (维特根) ＷＲ2000就地冷再生机和ＢＯＭＡＧ（宝马）ＭＰＨ１２１２型就地冷再生机。
拌合场冷再生是将破碎后的面层和基层材料运回拌合场，破碎到规定的粒径，再加入添加剂（水泥、石灰、粉煤灰等）按一定比例配合，重新拌制获得满足路用性能要求的混合料。
沥青路面水泥稳定就地冷再生基层试验段铺筑10页
铺筑试验段1一般规定1.1 每一工程开工前应铺筑试验段。
1.2 根据道路结构形式和损坏状况选取试验段，使试验段具有代表性。
1.3 试验段的长度不应短于200m。
1.4 再生时应严格控制再生深度，如遇问题应及时解决。
1.5 通过试验段的铺筑应获得以下资料：（1）再生材料的级配。
检验再生后的材料，与试验室进行配合比设计时的级配进行对比，看其是否在允许的波动范围内。
（2）确定再生机的行进速度和转子速度。
（3）确定压实工艺。
（4）了解旧路的膨胀性。
1.6 通过铺筑试验段，操作人员、监理人员以及管理人员应全面了解再生材料的有关特性。
2试验段施工2.1 按要求选定试验段。
2.2 根据经验和所用再生机械的特点，制定3~5种不同的再生机行进速度和转子速度的组合方案，按再生深度对旧路进行铣刨，取铣刨后具有代表性的材料送往试验室进行筛分，选择级配最接近理想级配的方案作为施工时再生机行进速度和转子速度的方案。
2.3 按照7.2.2确定的再生机行进速度和转子速度，根据再生深度对旧路铣刨，取铣刨后具有代表性的材料样品送往试验室进行室内配合比设计。
2.4 按照室内试验结果，在旧路上摊铺新加料，但不添加稳定剂，按7.2.2确定的方案进行铣刨，取铣刨后具有代表性的材料样品送往试验室进行筛分，如果筛分后的级配与室内设计级配超过工地允许波动范围，应调整再生机速度和转子速度，使铣刨后的级配与室内设计级配相比波动在允许范围内。
2.5 按照本指南进行严格施工，采用1-3种压实方案进行施工（包括压路机吨位、碾压顺序、遍数等），以确定最为合理的碾压方案。
2.6 取再生机后经铣刨、拌和的混合料，送往试验室，测定再生混合料的含水量、水泥剂量，并按《公路工程无机结合料稳定材料试验规程》（JTJ 57－94）要求成型试件，测定其7d无侧限抗压强度。
2.7 对试验段的弯沉、压实度、平整度、厚度、宽度进行检测，其应满足现行相关规范和设计要求。
2.8 根据试验段的结果最终确定再生混合料的级配、施工时采用的再生机行进速度、转子速度及再生结构层压实工艺。
水泥就地冷再生施工工法
水泥就地冷再生施工工法1.前言近年来，随着城市化进程的步伐逐渐加快，车流量等因素的增大，城市道路的新建、改扩建等工程也在加大，90年代以后陆续建成的高速公路已进入大、中修期，若每年有12%的沥青路面需要翻修，按照传统的维修方法，旧沥青废弃量将达到每年220万吨之巨，如能加以利用，每年可节省材料费3.5亿人民币。
因此，沥青路面再生技术的研究、推广和相关专用设备的开发，对降低建设成本、保护生态环境以及对我们国家的公路建设都有极大的意义。
水泥就地冷再生主要解决的是沥青路面上基层损坏的问题，它主要利用旧路沥青混凝土及上基层经破碎后加入水泥均匀拌合，而后在最佳含水量条件下碾压而获得的半刚性结构。
该工艺以成本低、效率高、质量好、高环保等优点受到了业内的关注和青睐，XX二级公路路面改建项目采用此种工法进行路面改造，并进行总结与推广。
2.工法特点该工艺和公路传统的维修施工方法相比，道路水泥就地冷再生技术具有以下优点：2.1成本低由于水泥就地冷再生全部利用了旧的铺层材料，从而减少了公路维修时旧铺层材料的挖除、运输、废置的费用，大大降低了成本。
采用道路水泥就地冷再生与传统方式相比，根据再生厚度的不同，一般可以降低成本２０％～４０％，厚度越深，降低成本越多。
2.2进度快、效率高水泥就地冷再生机械施工一次性可以完成添加、铣刨、破碎、拌和、摊铺及压实成型，从而简化了施工程序，缩短了施工工期。
2.3质量好、易控制水泥就地冷再生可以根据不同道路旧铺层材料的实际情况进行设计，选择不同的添加剂，配比准确，可以保证再生材料的优秀品质和施工质量，形成施工成型厚而均匀基层，从而保证了维修后道路的使用期限。
2.4高环保使用传统的公路维修方法，开挖的沥青路面、基层材料废弃量十分巨大，对环境造成污染，同时购置大量新材料的开采也会造成资源减少和环境破坏。
采用水泥就地冷再生技术则可完全使用原有材料，避免上述问题。
它不仅可以节约大量投资，更有利于环境保护，因此被人们称之为“绿色”施工工艺。
就地冷再生试验段施工方案
***就地冷再生试验段施工方案***有限公司***项目经理部5年月日一、概述 (1)二、试验段位置 (1)三、试验段目的 (1)四、试验段施工准备 (2)4.1人员准备： (2)4.2机械准备： (2)五、施工过程控制 (1)5.1冷再生施工工艺流程： (1)5.2施工方法： (1)六、施工质量控制 (3)6.1就地冷再生机要求： (3)6.2再生要求： (3)6.3压实要求： (3)七、检测及成果分析 (4)八、分项工程质保措施 (4)8.1质量目标： (4)8.2施工检测方法、手段和质量标准： (4)8.3质量保证措施： (4)九、安全施工措施 (5)就地冷再生试验段施工方案一、概述根据实施性施工组织设计计划，冷再生基层计划于年月日开工。
到目前为止，我项目部已做了充分的准备工作，人员均已到位且经过了严格培训；机械设备数量满足施工要求且均已通过调试，状况良好；试验配合比优化工作已完成，各种原材料已经检验均合格。
已具备了冷再生基层试验段施工的条件，待取得一些必要的施工数据及经验之后，将进行冷再生基层的大面积施工。
二、试验段位置本次施工试验段拟选在K+-K+段，共计200米，面积约为2300平米。
三、试验段目的1、确定施工配合比。
2、确定混合料的松铺系数。
3、确定标准施工方法：（1）、混合料数量的控制；（2）、混合料摊铺方法和适用机具；（3）、压实机械的选择和组合，压实的顺序、速度和遍数；（4）、拌和、运输、摊铺和碾压的机械、人员合理组合及其协调和配合；（5）、确定最小作业段内，从混合料拌和到碾压成型的作业时间能否满足在水泥初凝时间以前完成。
4、每工作日的工程进度及工料机的消耗。
5、对工程成本进行核算。
在试验段结束后，立即进行总结，并做出文字性总结报告，报送监理工程师审批后，据此指导大面积的冷再生基层的施工。
四、试验段施工准备4.1人员准备：***施工技术负责人为*，质检负责人为*，试验人员*、*、*、*，测量人员为*、*、*、*、*，质检员为*、*。
沥青路面水泥稳定就地冷再生施工技术
水泥 稳 定就 地冷 再 生 ( Col d recycling with cement as stabili zing agent) 是指在旧混合料( 必要时加入 一定比例新料) 中, 加入一定 剂量 的水泥, 在最佳含水率 状态下拌和形 成再生混合料, 通过整形、碾 压、 养 生 形 成 符 合设 计 要 求 的 道 路 基 层 或 底 基 层 。
1.概述 济聊高速流洪立交连接线的旧路为沥青路面, 原路等级 较低, 路 面破坏严重。本次改建按二级路标准设计, 旧路面进行水泥 稳定就地 冷再生作为底基层, 设计厚度 18cm, 设计强度 2MPa。 2.施工工艺 本 结 构 层 施工 工 艺 流 程 : 封闭交通→施 工放样→准备原 道路→添加新 料→ 摆放洒布水 泥 → 冷再生机拌和→碾压整形→接缝处理→养生。 投入主要施工机械: 维 特根 WR2000 冷再生拌 和机 1 台, PY180 平地机 2 台, 75KW 推土机 2 台, EX210 挖掘机 1 台, YZ18J 振动压 路 机 2 台, 18- 21T 静力压路机 2 台, 25T 胶轮压路机 1 台, 洒水车 5 辆, 自卸运输车 10 辆。 2.1 封闭交通 整个施工及养护 施工过程中, 对施工路段进行 封闭交通, 各 路口 设 置 明 显 警 示 牌。 2.2 施工放样 施工前恢复路中心线, 对旧路标高予以复测处理。 2.3 准备原道路 对原路进行详细调 查, 并对翻浆 、沉陷、波浪、坑槽等病害部 位进 行彻底处理, 使原路基本平整。 2.4 添加新料 2.4.1 根据再生厚 度、宽度 、干密度 , 计算每 平米新料 的具体添 加 量, 并准确标出每车料的体积, 计算每车料的堆放距离。 2.4.2 将新加料均匀撒布在旧路面上。 2.5 摆放和撒布水泥 2.5.1 计算出每袋水泥的摊铺面积, 在旧路上 划好格子作为 摊铺 标记。 2.5.2 将水泥均匀布满格子, 确保水泥布撒均匀、一致、等厚。 2.6 冷再生机拌和 2.6.1 冷再生机组推动洒水车在原路上缓 慢、均匀、连续的 行进 ( 速度一般 4- 10m/ min ), 机后设专人 跟随, 随时检查 再生深度、水 泥含 量和含水率。 2.6.2 每次作业段长度以保证后续作业能正 常进行为宜, 再 生作 业长 度尽 可能长 些, 以减 少横向 接缝 , 一 般每 作业 段长 度 100m150m.。 2.7 碾压整形 2.7.1 用轻型钢轮压路机紧跟再生机组初压 2- 3 遍, 完成一 个作 业段的初压后, 用 平地机整平, 再 次用轻型钢轮压 路机在初平的 路段
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附录 B
（规范性附录）
水泥就地冷再生混合料振动成型试验方法
B1 目的和适用范围
B1.1本试验方法适用于采用振动压实方法成型水泥就地冷再生混合料的各种试件，基层铣刨料可由二灰碎石基层和水泥稳定碎石基层铣刨获取，成型试件包括用于测试无侧限抗压强度、间接拉伸强度和抗压回弹模量的圆柱体试件和用于温缩系数、干缩系数、抗折强度以及抗折回弹模量测试的梁式试件。
B1.2圆柱体试件尺寸：直径150mm，高150mm；梁式试件尺寸：长400mm，宽100mm，高100mm。
B2 仪器设备
B2.1 振动压实成型机：静压力、激振力和频率可调（与振动法确定压实标准所用设备相同）。
配有φ150mm的圆形压头和100mm×400mm长方形压头。
B2.2圆柱体试件模具
钢模：内径152mm，高170mm，壁厚10mm；
钢模套环：内径152mm，高50mm，壁厚10mm;
筒内垫块：直径151mm，厚20mm；
钢模底板：直径300mm，厚10mm。
以上各部件可用螺栓固体成一体。
B2.3 梁式试件模具
钢侧板：长450mm，宽180mm，厚150mm；
钢垫块：长400mm，宽100mm，厚25mm。
以上各部件可用螺栓固体成一体。
B2.4 台秤：量程15kg，感量5g；电子秤：量程3kg，感量0.01g。
B2.5方孔筛：孔径37.5mm、31.5mm、26.5mm、19mm、9.5mm、4.75mm、2.36mm、0.6mm以及0.075mm 的标准筛各一个。
B2.6量筒：50mL、100 mL和500 mL的量筒各一个。
B2.7 直刮刀：长200-250mm，宽30mm，厚3mm，一侧开口的直刮刀，用以刮平和修饰试件表面。
B2.8拌和工具：约400mm×600mm×70mm的长方形金属盘、拌和用平头小铲等。
B2.9 脱模器
B2.10用于固紧试模螺栓的扳手、钳子，用于调节偏心块夹角的小榔头等。
B3 试料准备
B3.1在预定做试验的前一天，取有代表性的试料测定其风干含水量。
试料应不少于2000g。
同时测定水泥的含水量。
B3.2按照压实标准试验确定的最大干密度以及试件的体积计算基层铣刨料、新集料（如果有）的重量并配料，配料的份数由测试的试件要求而定。
B3.3 对于无侧限抗压强度、间接抗拉强度、抗压回弹模量试验每种配合比需要13个试件，对于温缩
系数、干缩系数、抗折强度、抗折回弹模量测试的梁式试件每种配合比需要6个试件。
B4 试件制作步骤
B4.1 调节振动成型机的振动参数，对水泥冷再生混合料一般选用静面压力为140kPa；频率35Hz；振幅1.4mm。
B4.2 取1份试料平铺于金属盘内，按事先通过压实标准试验确定的最佳含水量计算的每份试料的应加水量将水均匀地喷洒在试料上，用小铲将试料充分拌和到均匀状态。
B4.3 将所水泥加到浸润后的试料中，并用小铲、泥刀或其他工作充分拌和到均匀状态。
应在拌和1h 内完成振实试验，拌和后超过1h的试样，应给予作废处理。
B4.4将钢模套环、钢模及钢模底板紧密连接，然后将其放在坚实地面上，将拌和好的混合料按四份法分成四份，依次将混合料倒入筒内，一边倒一边用直径2cm左右的木棒插捣。
混合料一次装完后整平其表面并稍加压紧，然后覆盖一片事先剪好的塑料纸。
将钢模连同混合料放在振动压实机的钢质底板上，用螺栓将钢模底板与振动压实机底板固定。
B4.5 启动振动压实成型机，振动操作可以1min后关闭振动压实成型机；暂停2min后，再次启动振动压实成型机，继续振动1min的操作方式，直至压实到规定高度，确保压实度控制在98%后关闭振动压实成型机。
B4.6 托住钢模底部的垫块，小心将钢模和其中的混合料一起放在比较合适的地方，静置5-6h后用脱模器将振实以后的混合料推出钢模。
B4.7 时间脱模后立即用塑料薄膜包裹好后放入养生室中进行养生。
B5 注意事项
B5.1振动成型水泥稳定冷再生混合料的性能应满足表B.1的技术要求。
表B.1 水泥稳定冷再生混合料技术要求
注：公路等级高或交通荷载等级高或结构安全性要求高时，推荐取强度高值标准。
B6 计算
B6.1水泥就地冷再生混合料湿密度计算见公式B.1。
V m
m w 2
1-
=
ρ（B.1）式中：
w
ρ——水泥就地冷再生混合料湿密度（g/cm3）；
m1——试筒与湿试样的合质量（g）；
m 2——试筒质量（g ）； V ——试筒容积（cm 3）。
B6.2 水泥就地冷再生混合料干密度计算见公式B.2。
ω
ρρ01.01+=
w
d （B.2）
式中：
d ρ——水泥就地冷再生混合料干密度（g/cm 3）；
ω——水泥就地冷再生混合料含水率（%）。
B6.3 水泥就地冷再生混合料水泥用量如下。
1）根据确定的最佳含水量，分别拌制不同水泥剂量的抗裂嵌挤型水泥稳定碎石混合料，按压实标准（推荐采用振动成型标准，98%），采用振动成型法或静压法制备混合料试件，每种水泥剂量混合料制备13个试件，试件制好后装入塑料袋内密封，在标准条件下养护6d ，浸水1d 后取出，做无侧限抗压强度试验。
2）计算见公式B.3。
c P
R A
=
（B.3） 式中：Rc ——试件的无侧限抗压强度（MPa ）；
P ——试件破坏时的最大压力（N ）； A ——试件的截面积（mm 2）；
21
4
A D π= （B.4）
D ——试件的直径（mm ）。
B7 结果整理
B7.1 以干密度为纵坐标、含水量为横坐标，绘制含水量-干密度曲线。
凸形曲线顶点的纵横坐标分别为该水泥剂量混合料的最大干密度和最佳含水量。
如试验点不足或出现驼峰形曲线，则应该进行补充试验。
B7.2 测定并计算不同水泥剂量混合料的最大干密度和最佳含水量，并确定最佳压实状态下的振动压实时间。
B7.3 混合料密度计算应保留小数点后3位有效数字，含水量应保留小数点后1位有效数字。
B7.4 应做两次平行试验，两次试验最大干密度的差不应超过0.08g/cm 3，最佳含水率的差不应超过0.5%。
