天津市2014届高三上学期期末五校联考 物理 Word版含答案

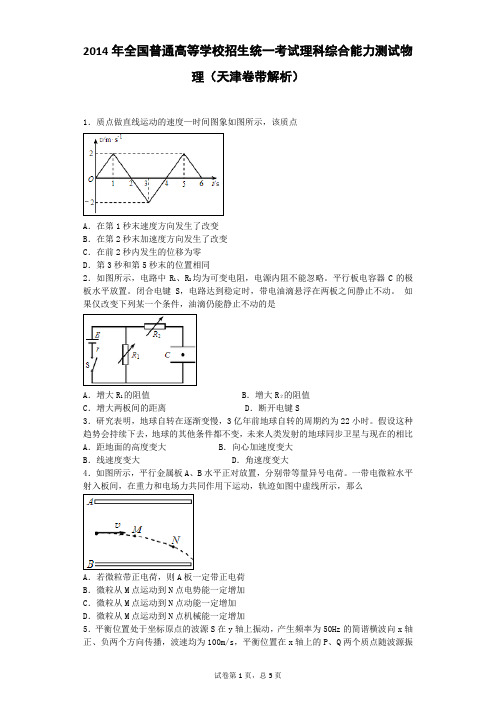

2014年全国普通高等学校招生统一考试理科综合能力测试物理(天津卷带解析)
2014年全国普通高等学校招生统一考试理科综合能力测试物理（天津卷带解析）1．质点做直线运动的速度—时间图象如图所示，该质点A．在第1秒末速度方向发生了改变B．在第2秒末加速度方向发生了改变C．在前2秒内发生的位移为零D．第3秒和第5秒末的位置相同2．如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略。
平行板电容器C的极板水平放置。
闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动。
如果仅改变下列某一个条件，油滴仍能静止不动的是A．增大R1的阻值 B．增大R２的阻值C．增大两板间的距离 D．断开电键S3．研究表明，地球自转在逐渐变慢，3亿年前地球自转的周期约为22小时。
假设这种趋势会持续下去，地球的其他条件都不变，未来人类发射的地球同步卫星与现在的相比A．距地面的高度变大 B．向心加速度变大B．线速度变大 D．角速度变大4．如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷。
一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么A．若微粒带正电荷，则A板一定带正电荷B．微粒从M点运动到N点电势能一定增加C．微粒从M点运动到N点动能一定增加D．微粒从M点运动到N点机械能一定增加5．平衡位置处于坐标原点的波源S在y轴上振动，产生频率为50Hz的简谐横波向x轴正、负两个方向传播，波速均为100m/s，平衡位置在x轴上的P、Q两个质点随波源振动着，P、Q的x S位移为负且向－y方向运动时，P、Q两质点的A．位移方向相同、速度方向相反 B．位移方向相同、速度方向相同C．位移方向相反、速度方向相反 D．位移方向相反、速度方向相同6．下列说法正确的是( )A. 玻尔对氢原子光谱的研究导致原子的核式结构模型的建立B. 可利用某些物质在紫外线照射下发出荧光来设计防伪措施C. 天然放射现象中产生的射线都能在电场或磁场中发生偏转D. 观察者与波源互相远离时接收到波的频率与波源频率相同7．如图甲所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图乙中曲线a、b所示，则(A. B. 曲线a、b对应的线圈转速之比为3∶2C. 曲线a表示的交变电动势频率为25 HzD. 曲线b表示的交变电动势为10 V 8．一束由两种频率不同的单色光组成的复色光从空气射入玻璃三棱镜后，出射光分成a、b两束，如图所示，则a、b两束光A．垂直穿过同一块平板玻璃，a光所用的时间比b光长B．从同种介质射入真空发生全反射时，a光临界角比b光的小C．分别通过同一双缝干涉装置，b光形成的相邻条纹间距小D．若照射同一金属都能发生光电效应，b光照射时逸出的光电子最大初动能大9．（18分）半径为R的水平圆盘绕过圆心O的竖直轴匀速转动，A为圆盘边缘上一点，在O的正上方有一个可视为质点的小球以初速度v水平抛出时，半径OA方向恰好与v 的方向相同，如图所示，若小球与圆盘只碰一次，且落在A点，重力加速度为g，则小球抛出时距O的高度为h＝，圆盘转动的角速度大小为10．某同学把附有滑轮的长木板放在实验桌上，将细绳一端拴在小车上，另一端绕过定滑轮，挂上适当的钩码，使小车在钩码的牵引下运动，以此定量探究绳拉力做功与小车动能变化的关系，此外还准备了打点计时器及配套的电源、导线、复写纸、纸带、小木块等。

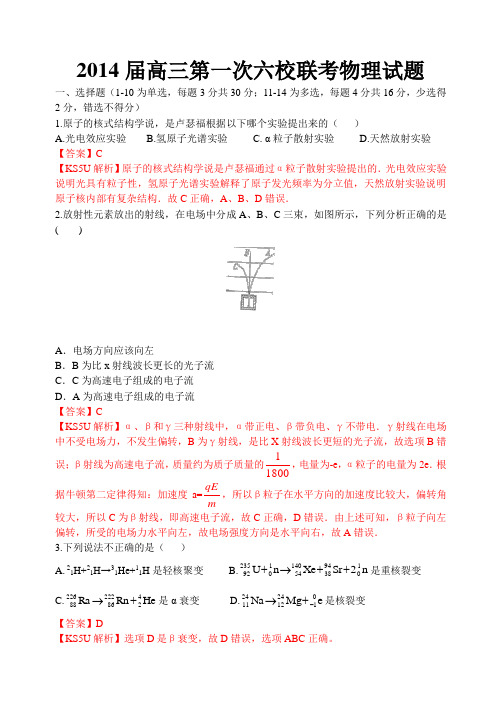

【解析】天津市六校2014届高三上学期第一次联考物理Word版含解析by胡
2014届高三第一次六校联考物理试题一、选择题（1-10为单选，每题3分共30分；11-14为多选，每题4分共16分，少选得2分，错选不得分）1.原子的核式结构学说，是卢瑟福根据以下哪个实验提出来的（ ）A.光电效应实验B.氢原子光谱实验C. α粒子散射实验D.天然放射实验【答案】C【KS5U 解析】原子的核式结构学说是卢瑟福通过α粒子散射实验提出的．光电效应实验说明光具有粒子性，氢原子光谱实验解释了原子发光频率为分立值，天然放射实验说明原子核内部有复杂结构．故C 正确，A 、B 、D 错误．2.放射性元素放出的射线，在电场中分成A 、B 、C 三束，如图所示，下列分析正确的是( )A ．电场方向应该向左B ．B 为比x 射线波长更长的光子流C ．C 为高速电子组成的电子流D ．A 为高速电子组成的电子流【答案】C【KS5U 解析】α、β和γ三种射线中，α带正电、β带负电、γ不带电．γ射线在电场中不受电场力，不发生偏转，B 为γ射线，是比X 射线波长更短的光子流，故选项B 错误；β射线为高速电子流，质量约为质子质量的11800，电量为-e ，α粒子的电量为2e ．根据牛顿第二定律得知：加速度a=qE m，所以β粒子在水平方向的加速度比较大，偏转角较大，所以C 为β射线，即高速电子流，故C 正确，D 错误．由上述可知，β粒子向左偏转，所受的电场力水平向左，故电场强度方向是水平向右，故A 错误．3.下列说法不正确的是（ ）A. 21H+21H→31He+11H 是轻核聚变B.n 2Sr Xe n U 109438140541023592++→+是重核裂变 C.He Rn Ra 422228622688+→是α衰变 D.e Mg Na 0124122411-+→是核裂变【答案】D【KS5U 解析】选项D 是β衰变，故D 错误，选项ABC 正确。
4.如图所示，小车与木箱紧挨着静放在光滑的水平冰面上，现有一男孩站在小车上用力向右迅速推出木箱，关于上述过程，下列说法中正确的是（）A．男孩和木箱组成的系统动量守恒B．男孩、小车与木箱三者组成的系统动量守恒C．小车与木箱组成的系统动量守恒D．木箱的动量增量与男孩、小车的总动量增量相同【答案】B【KS5U解析】男孩、小车与木箱三者组成的系统受合力为零，故系统动量守恒，故A、C错误，B正确．木箱的动量增量与男孩、小车的总动量增量大小相同，方向相反，故D 错误．5.以下几个原子核反应中，X代表α粒子的反应式是( )A．42He+94Be→126C+X B．23490Th→23491Pa+XC．21H+31H→1n+X D．3015P→3014Si+X【答案】C【KS5U解析】由核反应前后质量数和核电荷数守恒知选项A中X是中子，选项B中X 是电子，选项C中X是核原子核，选项D中X是正电子，故本题选C。

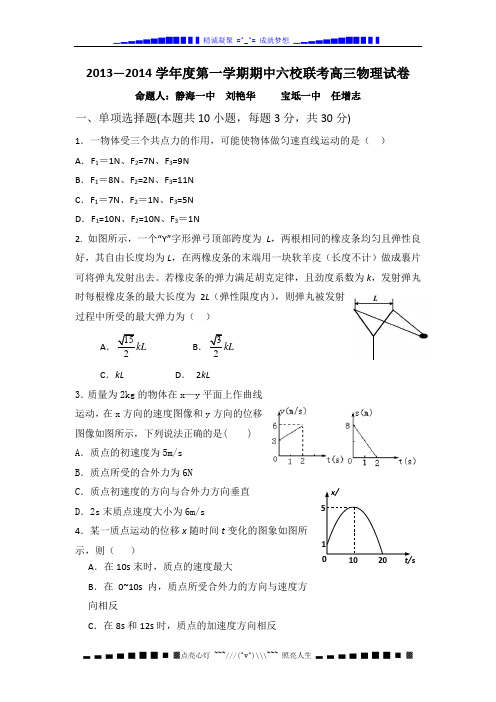

天津市六校2014届高三上学期期中联考物理试题 Word版含答案[ 高考]
![天津市六校2014届高三上学期期中联考物理试题 Word版含答案[ 高考]](https://img.taocdn.com/s3/m/805e462b58fafab069dc0280.png)
2013—2014学年度第一学期期中六校联考高三物理试卷命题人：静海一中刘艳华宝坻一中任增志一、单项选择题(本题共10小题，每题3分，共30分)1．一物体受三个共点力的作用，可能使物体做匀速直线运动的是（）A．F1＝1N、F2=7N、F3=9NB．F1＝8N、F2=2N、F3=11NC．F1＝7N、F2＝1N、F3=5ND．F1=10N、F2=10N、F3＝1N2. 如图所示，一个“Y”字形弹弓顶部跨度为L，两根相同的橡皮条均匀且弹性良好，其自由长度均为L，在两橡皮条的末端用一块软羊皮（长度不计）做成裹片可将弹丸发射出去。
若橡皮条的弹力满足胡克定律，且劲度系数为k，发射弹丸时每根橡皮条的最大长度为2L（弹性限度内），则弹丸被发射过程中所受的最大弹力为（）ABC．kL D．2kL3．质量为2kg的物体在x—y平面上作曲线运动，在x方向的速度图像和y方向的位移图像如图所示，下列说法正确的是( )A．质点的初速度为5m/sB．质点所受的合外力为6NC．质点初速度的方向与合外力方向垂直D．2s末质点速度大小为6m/s4．某一质点运动的位移x随时间t变化的图象如图所示，则（）A．在10s末时，质点的速度最大B．在0~10s内，质点所受合外力的方向与速度方向相反C．在8s和12s时，质点的加速度方向相反D ．在20s 内，质点的位移为9m5.如图，在同一竖直面内，小球a 、b 从高度不同的两点，分别以初速度v a 和v b 沿水平方向抛出，经过时间t a 和t b 后落到与两点水平距离相等的P 点。
若不计空气阻力，下列关系式正确的是（ ）A. t a >t b , v a >v bB. t a >t b , v a >v bC. t a <t b , v a <v bD. t a >t b , v a <v b6．两颗行星A 和B 各有一颗卫星a 和b ，卫星轨道接近各自行星的表面，如果两行星的质量之比为M A /M B =P ，两行星半径之比为R A /R B =q ，则两个卫星的周期之比T a /T b 为（ ）A ．PqB ．p qC ．p q P /D ．P q q /7.随着航天技术的发展，在地球周围有很多人造飞行器，其中有一些已超过其设计寿命且能量耗尽。

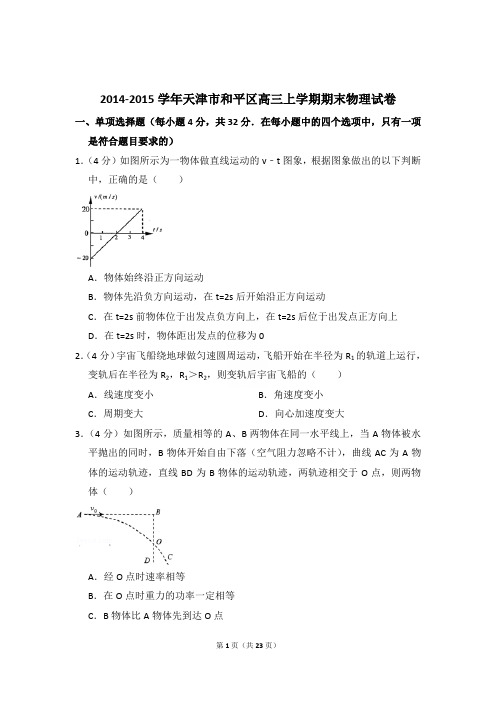

2014-2015学年天津市和平区高三(上)期末物理试卷及解析
本文仅代表作者个人观点，与文库无关2014-2015学年天津市和平区高三上学期期末物理试卷一、单项选择题（每小题4分，共32分．在每小题中的四个选项中，只有一项是符合题目要求的）1．（4分）如图所示为一物体做直线运动的v﹣t图象，根据图象做出的以下判断中，正确的是（）A．物体始终沿正方向运动B．物体先沿负方向运动，在t=2s后开始沿正方向运动C．在t=2s前物体位于出发点负方向上，在t=2s后位于出发点正方向上D．在t=2s时，物体距出发点的位移为02．（4分）宇宙飞船绕地球做匀速圆周运动，飞船开始在半径为R1的轨道上运行，变轨后在半径为R2，R1＞R2，则变轨后宇宙飞船的（）A．线速度变小B．角速度变小C．周期变大D．向心加速度变大3．（4分）如图所示，质量相等的A、B两物体在同一水平线上，当A物体被水平抛出的同时，B物体开始自由下落（空气阻力忽略不计），曲线AC为A物体的运动轨迹，直线BD为B物体的运动轨迹，两轨迹相交于O点，则两物体（）A．经O点时速率相等B．在O点时重力的功率一定相等C．B物体比A物体先到达O点D．从开始运动到经过O点的过程中，A的速度变化量大4．（4分）如图所示，物体P用一根水平轻弹簧和竖直墙相连，放在粗糙水平面上，静止时弹簧的长度大于自然长度，用一个从零开始逐渐增大的水平力F 向右作用在P上，直到把P拉动，在P被拉动之前的过程中，弹簧对P的弹力F N的大小和地面对P的摩擦力F f的大小变化情况是（）A．F N保持不变，F f始终减小B．F N保持不变，F f先减小后增大C．F N先不变后增大，F f先减小后增大D．F N始终增大，F f始终减小5．（4分）如图，是一火警报警电路的示意图．其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大．值班室的显示器为电路中的电流表，电两极之间接一报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（）A．I变大，U变小B．I变小，U变大C．I变小，U变小D．I变大，U变大6．（4分）如图所示，弹簧左端固定，右端自由伸长到O点并与物体m相连，现将弹簧压缩到A点，然后释放，物体向右最远运动到B点，如果物体受到的阻力恒定，则（）A．物体从A到O先加速后减速B．物体从A到O加速运动，从O到B减速运动C．物体运动到O点时所受合力为0D．物体从A到O的过程加速度逐渐变小7．（4分）如图所示，a、b、c为同一平面内的线圈，其中a、b为同心圆，现给a中通以顺时针方向的电流，在a中的电流逐渐增大的过程中，b、c中产生的感应电流方向为（）A．b、c中均为顺时针方向B．b、c中均为逆时针方向C．b为逆时针方向，c为顺时针方向D．b为顺时针方向，c为逆时针方向8．（4分）A、B两球用劲度系数为k1的轻弹簧相连，如图所示，A球被固定在竖直支架上，A球正上方的点O悬有一轻绳拉住B球，平衡时绳长为L，绳的拉力为T 1，若将弹簧换成劲度系数为k2的轻弹簧，k2＞k1，再次平衡时绳的拉力为T1，弹簧始终保持笔直，则T1、T2的关系是（）A．T1＞T2B．T1＜T2C．T1=T2D．无法确定二、多项选择题（每小题4分，共16分．每小题给出的四个选项中，都有多个选项是正确的．全部选对的得4分，选对但不全的得2分，选错或不答的提0分）9．（4分）一个质量为2kg的物体，在四个恒定共点力的作用下处于平衡状态，现同时撤去大小分别为15N和20N的两个力，此后关于该物体的运动正确的是（）A．一定做匀变速直线运动，加速度的大小可能是5m/s2B．可能做加速度大小为3m/s2的匀减速直线运动C．一定做匀变速运动，加速度的大小可能是15m/s2D．可能做匀速圆周运动，向心加速度的大小可能是5m/s210．（4分）如图所示，在光滑的绝缘水平面上，有一个正方形的abcd，顶点a、c处分别固定一个正点电荷，电荷量相等，若将一个带负电的粒子置于b点，自由释放，粒子将沿着对角线bd往复运动。
2014年高考天津卷物理试题全解全析
绝密★ 启用前2014 年一般高等学校招生全国一致考试（天津卷）理科综合物理部分物理试卷分为第Ⅰ卷（选择题）和第Ⅱ卷两部分，第Ⅰ卷1至3页，第Ⅱ卷4至8页，共 120 分。
答卷前，考生务势必自己的姓名、准考号填写在答题卡上，并在规定地点粘贴考试用条形码。
答卷时，考生务势必答案涂写在答题卡上，答在试卷上的无效。
考试结束后，将本试卷和答题卡一并交回。
祝各位考生考试顺利！第Ⅰ卷注意事项：1.每题选出答案后，用铅笔将答题卡上对应题目的答案标号涂黑。
如需变动，用橡皮擦洁净后，再选涂其余答案标号。
2.本卷共 8 题，每题 6 分，共 48 分。
一、单项选择题（每题 6 分，共 30 分。
在每题给出的四个选项中，只有一个选项是正确的）1．质点作直线运动的速度—时间图像以下图，该质点A ．在第 1 秒末速度方向发生了改变B．在第 2 秒末加快度方向发生了改变C．在前 2 秒内发生的位移为零D．第 3 秒末和第 5 秒的地点同样1．【答案】 D【考点】速度图像【分析】依据图像表示的物理意义可知，图线与时间轴围城的面积表示物体的位移，斜率表示加快度；依据图象可知1s 末质点的速度方向没有变化，加快度的方向发生了变化， A 项错误；第 2s 末质点的加快度没有变化，速度方向发生了变化， B 项错误；前2s 内质点的位移为正， C 项错误； 3~5s 内图象与时间轴围城的面积绝对值为零，这段时间内质点的位移为零，所以第3s 末和第 5s 末质点在同一地点， D 项正确。
2．以下图，电路中R1、 R 2均为可变电阻，电源内阻不可以忽视，平行板电容器 C 的极板水平搁置。
闭合电建 S，电路达到稳准时，带电油滴悬浮在两板之间静止不动。
假如仅改变以下某一个条件，油滴还能静止不动的是A ．增大R1的阻值B．增大R2的阻值C．增大两板间的距离D．断开电键S2．【答案】 B【考点】电场力能的性质、电容器的动向剖析【分析】开始时辰油滴静止状态，说明遇到的电场力与重力等大反向。
2014年天津市普通高中学业水平考试物理试题（含答案）
2014年天津市普通⾼中学业⽔平考试物理试题（含答案）2014年天津市普通⾼中学业⽔平测试物理本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（⾮选择题）两部分，共100分，考试⽤时90分钟⼀、选择题（本卷共20⼩题，每题3分，共60分。
在每题列出的四个选项中，只有⼀项是最符合题⽬要求的）1. 下列物理量中是⽮量的是（）A. 路程B. 动能C. 电流D. 磁感应强度2. ⼀辆摩托车和⼀辆卡车在路⾯上⾏驶，摩托车速度⼤于卡车速度，⼀段时间后两车均刹车停⽌运动，下列说法正确的是（）A. 摩托车惯性⼤B. 卡车惯性⼤C. 停⽌运动后两车的惯性均消失D. 停⽌运动后两车的惯性⼀样⼤3. ⼩球从距地⾯3m ⾼的M 处开始竖直下落，被地⾯反向弹回后上升到距地⾯1m ⾼的N 处，⼩球从M 运动到N 的过程，位移的⼤⼩和⽅向分别是（）A. 2m ，竖直向下B. 2m ，竖直向上C. 4m ，竖直向下D. 4m ，竖直向上4. 甲、⼄两物体在同⼀直线上运动的v-t 图像如图所⽰，在0-t 0时间内（）A. 甲的速度始终⼤于⼄的速度B. 甲的加速度⼤于⼄的加速度C. 甲、⼄的速度⽅向相同D. 甲、⼄的加速度⽅向相同5. 两个⼒是⼀对作⽤⼒与反作⽤⼒，这两个⼒（）A. ⽅向相同B. 合⼒为零C. ⼤⼩相等D. 作⽤在同⼀个物体上6. 汽车以某⼀速度经过拱桥顶端的瞬间（）A. 处于超重状态，重⼒增⼤B. 处于超重状态，重⼒不变C. 处于失重状态，重⼒减⼩D. 处于失重状态，重⼒不变7. 运动员将铅球以8m/s 的速度斜向上投出，速度⽅向与⽔平⽅向的夹⾓为30°，该速度在⽔平⽅向的分速度⼤⼩是（）A. 8m/sB. 43m/sC. 4m/sD. 338m/s 8. 匀强磁场的⽅向垂直纸⾯向外，⼀带负电的粒⼦沿纸⾯在磁场内运动，速度⽅向如图所⽰，此时粒⼦所受洛伦兹⼒的⽅向是（）A. 沿纸⾯向上B. 沿纸⾯向下C. 垂直纸⾯向⾥D. 垂直纸⾯向外v 0 0v9. 物体运动过程中，重⼒对其做功50J ，则物体的（）A. 动能⼀定增加50JB. 动能⼀定减少50JC. 重⼒势能⼀定增加50JD. 重⼒势能⼀定减少50J10. 经典⼒学只适⽤于低速运动，不适⽤于⾼速运动，这⾥的“⾼速”指（）A. 接近真空中光的传播速度B. 第⼀宇宙速度C. ⾼速列车允许⾏驶的最⼤速度D. 声⾳在空⽓中的传播速度11. 2013年6⽉20⽇，“神⾈⼗号”航天员在“天宫⼀号”中为全国青少年进⾏了太空授课，授课中进⾏了⽤“质量测量仪”测定⼈体质量的实验。
天津市和平区2014届高三上学期期末考试 物理
天津市和平区2014届高三上学期期末考试物理试题温馨提示：本试卷包括第I卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分，考试时间90分钟。
第I卷选择题（共48分）一、（48分）选择题，本大题共12小题，每小题4分，18每小题给出的四个答案中，只有一个是正确的-选对的得4分，有选错或不答的，得0分，9-12题给出的四个答案中有多个是正确的，每一小题选对得4分，选不全的得2分，有选错或不答的，得0分。
把正确答案全选出，并将正确答案填在答题卡中。
1．如图所示，物体A原静止在斜面上，现沿垂直斜面向下方向对A施加力F，以下说法正确的是A．物体A所受合力增大B．物体A所受摩擦力增大C．物体A所受斜面支持力增大D．物体A将向下滑动2．甲、乙两物体均做直线运动，甲物体速度随时间变化的图象如图甲所示，乙物体位置随时间变化的图象如图乙所示，则这两个物体的运动情况是。
A．甲在0-4s内运动方向改变，通过的路程为12mB．甲在0-4s内运动方向不变，通过的位移大小为6mC．乙在0-4s内运动方向改变，通过的路程为12mD．乙在0-4s内运动方向不变，通过的位移大小为6m3．如图，甲、乙两颗卫星以大小相同的轨道半径分别绕质量为M和2M的行星做匀速圆周运动，下列说法正确的是A．甲的向心加速度比乙的小B．甲的运行周期比乙的小C．甲的角速度比乙的大D．甲的线速度比乙的大4．在如图所示电路中，电电动势为E，内阻为r，当变阻器R3的滑动头P向b端移动时，下列判断正确的是A．电压表示数变大B．电流表示数变大C．流过电阻R1的电流不变D．电阻R2的功率变大5．—个质量为m 的物体，在几个与水平面平行的力作用下静止在—光滑水平面上，现将其中一个向东的力从F 减小到4F ，其他力未发生变化，那么物体在时间t 内的位移是 A ．28Ft m ,向东 B.28Ft m,向西C.238Ft m ,向东 D ．238Ft m,向西 6．初速度为0v 电子，沿平行于通电长直导线的方向射出，直导线中电流方向与电子初始运动方向如图所示，则A ．电子将向左偏转，速率不变B ．电子将向左偏转，速率改变C ．电子将向右偏转，速率不变D ．电子将向右偏转，速率改变7．质量为M=2m 的A 球静止在光滑水平桌面上，质量为忉的B 球以水平速度0v 撞向A 球，后以水平速度05v 沿相反方向被弹回．则 A ．A 球获得的速度为025v ，此过程两球的总机械能不变 B ．A 球获得的速度为035v ，此过程两球的总机械能不变 C ．A 球获得的速度为025v ，此过程两球的总机械能减少 D. A 球获得的速度为035v ，此过程两球的总机械能减少 8．如图所示，在倾角为θ的光滑斜面上垂直纸面放置—根长为L ，质量为m 的直导体棒，—匀强磁场垂直于斜面，当导体棒内通有垂直纸面向里的电流I 时，导体棒恰好静止在斜面上（重力加速度为g ）则A ．磁感应强度的大小为sin mg ILθ，方向垂直斜面斜向上 B ．磁感应强度的大小为sin mg ILθ，方向垂直斜面斜向下 C ．磁感应强度的大小为tan mg ILθ，方向垂直斜面斜向上D ．磁感应强度的大小为tan mg IL θ，方向垂直斜面斜向下 9．圆形区域内有如图所示的匀强磁场，一束相同比荷的带电粒子对准圆心O射入，分别从a 、b 两点射出，则从b 点射出的粒子A ．速率较小、B ．运动半径较小C ．偏转角较小D ．在磁场中的运动时间较短10．如图所示，滑块以速率1v 沿固定斜面由底端向上滑行，至某—位置后返回，回到出发点时的速率变为2v ，且21v v ，则下列说法正确的是A ．在上滑和下滑两过程中，滑块机械能都在减少B ．在上滑和下滑两过程中，滑块所用的时间相等C ．在上滑和下滑两过程中，滑块力速率大小相等D ．在上滑和下滑两过程中，滑块克服摩擦力做的功相等1 1．空间存在竖直向上的匀强电场，质量为m 的带正电的微粒水平射入电场中，微粒的运动轨迹如图所示，在运动过程中A ．电场力做的功大于重力做的功B ．微粒的电势能增加C ．在相等的时间间隔内，微粒的动量变化相等D ．在相等的时间间隔内，微粒的动能变化相等12.2012年8月3日中国选手董栋在伦敦奥运会夺得男子蹦床金牌．忽略空气阻力，下面说法正确的是A ．运动员下落到刚接触蹦床时，速度最大B ．运动到最低点时，床对运动员的作用力大于运动员对床的作用力C ．从刚接触蹦床到运动至最低点的过程中，运动员的加速度先减小后增大．D ．在下落过程中，重力对运动员所做的功等于其重力势能的减小第Ⅱ卷非选择题（共52分）二、（10分）实验题13．（6分）在探究加速度与力、质量的关系时，小王同学采用如图所示装置，图中小车及砝码的质量用M 表示，沙桶及沙的质量用m表示，小车的加速度可由小车后拖动的纸带计算出．(1)往沙桶中加入—定量的沙子，当M 与m 的大小关系满足_______时，可近似认为绳对小车的拉力大小等于沙桶和沙的重力；在释放小车__________（选填“之前”或“之后”）接通打点计时器的电，在纸带上打出—系列的点。
天津市十二区县重点学校2014届高三毕业班联考(一)理综物理 Word版含答案[ 高考]
2014年天津市十二区县重点学校高三毕业班联考（一）理科综合能力测试物理部分理科综合能力测试分为物理、化学、生物三部分，共300分，考试用时150分钟。
本部分为物理试卷，本试卷分第I 卷（选择题）和第Ⅱ卷两部分，共120分。
第Ⅰ卷1至2页，第Ⅱ卷3至6页。
答卷前，考生务必将自己的姓名、准考证号涂写在答题卡上。
答卷时，考生务必将卷Ⅰ答案涂写在答题卡上，卷II 答在答题纸上，答在试卷上的无效。
第Ⅰ卷注意事项：1．每小题选出答案后，把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案。
2．本卷共8题，每题6分，共48分。
一、选择题（每小题6分，共30分。
每小题给出的四个选项中，只有一个选项是正确的） 1．下列说法正确的是A ．天然放射现象说明原子具有核式结构B ．20个U 23892原子核经过一个半衰期后，还有10个未发生衰变C ．一群处于3n =能级的氢原子向低能级跃迁，最多可释放出3种频率的光子D ．238234492902U Th He →+是核裂变反应方程2．我国发射“神州九号”飞船与“天宫一号”实现空中对接，对接前分别 在如图所示的圆形轨道上做匀速圆周运动。
则A ．“神舟九号”加速度较大B ．“神舟九号”速度较小C ．“神舟九号”周期较长D ．“神舟九号”速度大于第一宇宙速度 3．“蛟龙号”深潜器在某次实验中下潜的速度-时间 图像如图所示，则A ．深潜器运动的最大加速度是2.0 m/s 2B ．下潜的最大深度为360mC ．在38min -内的平均速度大小为0.8m/sD ．深潜器在6-8min 内处于失重状态4．如图所示，a 、b 两束不同频率的单色细光束，以不同的入射角从 空气斜射入玻璃三棱镜中，出射光恰好合为一束。
则A ．在同种介质中b 光的速度较大B ．两束光从同种玻璃射向空气时，b 光发生全反射的临界角较大--C ．用同一装置进行双缝干涉实验，a 光的条纹间距较大D ．用a 、b 两束光分别照射甲、乙两种金属均能发生光电效应，光电子的最大初动能相同，金属甲的逸出功较大 5．高空“蹦极”是勇敢者的游戏。
五校联考_2014年天津市滨海新区五所重点学校高三毕业班联考_物理汇总
2014年天津市滨海新区五所重点学校高三毕业班联考物理试卷本试卷分第Ⅰ卷（选择题）和第Ⅱ卷两部分，共100分。
考试时间90分钟。
第Ⅰ卷1至4页，第Ⅱ卷5至8页。
考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷（选择题，共40分）注意事项：1．答第Ⅰ卷前，考生务必将自己的姓名、准考号、科目涂写在答题卡上。
2．每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案。
答在试卷上无效。
一、单项选择题（本题共8小题；每小题3分，共24分. 在每小题给出的四个选项中，只有一个选项是正确的） 1．下列说法正确的是A ．合力的大小一定大于或等于分力的大小B ．系统所受合外力为零，系统的机械能守恒C ．做加速运动的物体处于超重状态，与速度方向无关D ．火车转弯处通常是外轨高于内轨，目的是减小轮缘与轨道间的作用力2．甲、乙两汽车在平直公路上从同一地点同时开始行驶，它们的v t -图象如图所示．忽略汽车掉头所需时间.下列对汽车运动情况的描述正确的是A ．在第1小时末，乙车改变运动方向B ．在第4小时末，甲乙两车相遇C ．在前4小时内，乙车的平均速度为10km/hD ．在第2小时末，甲乙两车相距最远3．如图所示，将倾角为α的粗糙斜面体置于水平地面上，斜面体上有一木块，对木块施加一斜向上的拉力FA ．木块和斜面体间可能无摩擦B ．木块和斜面体间一定有摩擦C ．斜面体和水平地面间可能无摩擦D ．撤掉拉力F 后，斜面体和水平地面间一定有摩擦h-4．在如图所示的电路中，1A 和2A 是两个相同的灯泡. 线圈L 的自感系数足够大，电阻可以忽略不计.下列说法正确的是A ．闭合开关S 时，1A 和2A 同时亮B ．闭合开关S 时，2A 先亮，1A 逐渐变亮C ．断开开关S 时，2A 闪亮一下再熄灭D ．断开开关S 时，流过2A 的电流方向向左5．如图所示，质量相等的A 、B 两小球分别连在轻绳两端，A 球的一端与轻弹簧相连，弹簧的另一端固定在倾角为30的光滑斜面顶端，重力加速度大小为g .下列说法正确的是A ．剪断轻绳的瞬间，A 的加速度为零，B 的加速度大小为g B ．剪断轻绳的瞬间，A 、B 的加速度大小均为12g C ．剪断轻绳的瞬间，A 、B 的加速度均为零D ．剪断轻绳的瞬间，A的加速度为零，B 的加速度大小为12g 6．如图所示的电路中，两平行金属板之间的带电液滴处于静止状态，电流表和电压表均为理想电表，由于某种原因L 2的灯丝突然烧断，其余用电器均不会损坏，则下列说法正确的是A ．电流表、电压表的读数均变小B ．电源内阻消耗的功率变大C ．质点P 将向上运动D ．电源的输出功率变大7．如图所示，“嫦娥三号”卫星在月球引力作用下，先沿椭圆轨道向月球靠近，在P 处变轨进入绕月球做匀速圆周运动的轨道，再次变轨后实现软着陆.已知“嫦娥三号”绕月球做圆周运动的轨道半径为r ，运行周期为T ，引力常量为G . 则A ．“嫦娥三号”卫星由远月点Q 向近月点P 运动的过程中速度变小B ．“嫦娥三号”卫星在椭圆轨道与圆轨道经过点P 时速度相等C ．由题中给出的条件可求出“嫦娥三号”绕月球做圆周运动的线速度D ．由题中给出的条件可求出月球的质量和平均密度B30(Q8．一个质量为m 的木块静止在光滑水平面上，某时刻开始受到如图所示的水平拉力的作用，下列说法正确的是A ．04t 时刻木块的速度为003F t mB ．04t 时刻水平拉力的瞬时功率为200F t mC ．0到04t 时间内，木块的位移大小为200F t mD ．0到04t 时间内，水平拉力做功为22002F t m二、不定项选择题（本题共4小题；每小题4分，共16分. 在每小题给出的四个选项中都有多个选项正确. 全部选对的得4分，选不全的得2分，有选错或不答的得0分 ）9．一小船渡河，已知河水的流速与距某河岸的距离的变化关系如图甲所示，船在静水中的速度与时间的关系如图乙所示，则A ．船渡河的最短时间75sB ．要使船以最短时间渡河，船在河水中航行的轨迹是一条直线C ．要使船以最短路程渡河，船在行驶过程中，船头必须始终与河岸垂直D ．船在河水中的最大速度是5m/s10．在光滑的水平面上有两个质量均为m 的物块A 和B ，物块B 的左端与一轻弹簧相连并处于静止状态，如图所示. 物块A 以速度0v 向物块B 运动，在物块A 通过弹簧和物块B 相互作用的过程中，下列说法正确的是A ．弹簧对物块A 和对物块B 的冲量相同12F /m甲乙/sB ．物块A 和物块B 组成的系统，机械能不守恒C ．弹簧的最大弹性势能为2014mv D ．物块B 获得的最大速度可能大于0v11．一块横截面为矩形的金属导体的宽度为b ，厚度为d ，将导体置于一磁感应强度为B 的匀强磁场中，磁感应强度的方向垂直于侧面，如图所示. 当在导体中通以图示方向的电流I 时，在导体的上下表面间用电压表测得的电压为H U ，已知自由电子的电量为e ，则下列判断正确的是A ．导体内自由电子只受洛伦兹力作用B ．用电压表测H U 时，电压表的“+”接线柱接下表面C ．金属导体的厚度d 越大，U H 越小D ．该导体单位体积内的自由电子数为HBIebU12．如图甲所示，1Q 、2Q 为两个被固定的点电荷，a 、b 是它们连线的延长线上的两点.现有一带负电的粒子只在电场力作用下以一定的初速度从a 点开始经b 点向远处运动，粒子经过a 、b 两点时的速度分别为a v 、b v ,其速度时间图像如图乙所示. 下列说法正确的是A ．1Q 一定带正电B ．1Q 的电量一定小于2Q 的电量C ．b 点的电场强度一定为零D ．粒子由a 点经b 点向远处运动过程中，粒子的电势能先减小后增大甲1Q abv 乙2014年天津市滨海新区五所重点学校高三毕业班联考物理试卷第Ⅱ卷（非选择题共60分）三、实验题（本题共3小题，共18分. 把答案填写在答题纸上的相应位置）13．如图所示，螺旋测微器的读数为 mm ；20分度的游标卡尺读数为 mm.14．在“测定金属丝的电阻率”的实验中.⑴一多用电表的电阻档有三个倍率，分别是×1、×10、×100.同学甲先用1⨯档粗略测量金属丝的电阻，表盘指针位置如图所示，金属丝的电阻约为 Ω.⑵为准确测量金属丝的电阻，同学乙取来两节新的干电池、电键、若干导线和下列器材：A ．电压表0～3 V ，内阻约10 kΩB ．电压表0～15 V ，内阻约50 kΩC ．电流表0～0.6 A ，内阻约0.05ΩD ．电流表0～3 A ，内阻约0.01ΩE ．滑动变阻器，0～10Ω① 要求较准确地测出其阻值，电压表应选________，电流表应选________（填序号）； ② 按实验要求在答题纸的方框内画出实验电路图.15．在验证机械能守恒定律的实验中，使质量0.30kg m =的重物自由下落，打点计时器在纸带上打出一系列的点，已知打点计时器每隔0.02s T =打一个点，当地的重力加速度为210m/s g =.101112cm01020（1）同学甲选取一条纸带如图所示. 在点迹较清晰的部分选取某点O 作为起始点，图中A 、B 、C 、D 为纸带上选取的四个连续点.根据122c h h v T+=计算出C 点的速度，然后利用212c mgh mv =验证机械能守恒，这样处理存在的错误是 .（2）同学乙利用同学甲的纸带测量出：15.55cm OB =，19.20cm OC =，23.23cm OD =.根据测量数据计算重物和纸带下落的加速度a = 2m/s ，进一步计算重物和纸带下落过程中所受的阻力f = N .（计算结果均保留2位有效数字） （3）同学丙通过实验得到一条纸带，测量出了各计数点到打点计时器打下第一个点的距离h ，算出了各计数点对应的速度v ，以h 为横轴，以212v 为纵轴画出了如图所示的图线，图线未过原点o .试分析同学丙在实验操作过程中可能出现的问题 .四、计算题（本题共3小题，共42分. 解答题应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位）16．（12分）如图所示，光滑水平轨道距地面高0.8m h =，其左端固定有半径0.6m R =的内壁光滑的半圆管形轨道，轨道的最低点和水平轨道平滑连接.质量1 1.0kg m =的小球A 以09m/s v =的速度与静止在水平轨道上的质量2 2.0kg m =的小球B 发生对心碰撞，碰撞时间极短，小球A 被反向弹回并从水平轨道右侧边缘飞出，落地点到轨道右边缘的水平距离 1.2m s =.重力加速度g =102m/s .求： （1）碰后小球B 的速度大小B v ；（2）小球B 运动到半圆管形轨道最高点C 时对轨道的压力.17．（14分）如图所示，竖直放置的平行金属板，板间电压为0U . 质量为m ，电量为q 的带正电的粒子（不计重力）自左极板的a 处由静止释放，加速后从右极板的小孔b 射出. 由o 点垂直于m f 边的方向射入边长为L 的正方形场区，o 为m f 边的中点.（1）若正方形区域内仅存在垂直于mn 方向的匀强电场，求电场强度E 多大能使粒子从n 点射出场区；（2）若正方形区域内仅存在垂直于纸面方向的匀强磁场，求磁感应强度B 大小满足什么条件能使粒子从m 、n 两点间射出场区.a18．（16分）相距L 的足够长金属导轨与水平方向成α角倾斜放置，长度均为L 的质量为1m 的金属棒ab 和质量为2m 的金属棒cd 通过固定在棒两端的金属轻滑环套在导轨上，如图甲所示，虚线1oo 上方磁场方向垂直于斜面向上，虚线下方磁场方向平行于斜面向上，两处匀强磁场的磁感应强度大小均为B .ab 两端的滑环是光滑的，cd 两端的滑环与导轨间的动摩擦因数为μ（tan μα<）,两金属棒在导轨间的总电阻为R ，导轨和滑环的电阻不计.金属棒ab 在沿斜面向上的外力F 作用下，从静止开始沿导轨向上做加速度为a 的匀加速直线运动. 金属棒ab 开始运动的同时，金属棒cd 也由静止释放. 以金属棒ab 开始运动为计时起点.重力加速度为g . （1）求0t 时刻作用在金属棒ab 上的外力F 的大小；（2）从静止开始到0t 时刻外力F 做功为W ,求回路在这一过程中产生的焦耳热；（3）简述金属棒cd 释放后将做怎样的运动，并在图乙中定性．．画出金属棒cd 所受摩擦力cd f 随时间变化的图像.cdf to乙2014年天津市滨海新区五所重点学校高三毕业班联考物理试卷答案一、选择题（本题共8小题；每小题3分，共24分. 在每小题给出的四个选项中，只有一个选项是正确的）二、选择题（本题共4小题；每小题4分，共16分. 在每小题给出的四个选项中，都有多个选项正确。
天津市2014届高三上学期期末五校联考 物理 Word版含答案
2013-2014学年第一学期期末五校联考高三物理试卷一、单选题（每题3分，共30分）1.机车以额定功率启动,假设所受的阻力始终不变,在此过程中,下列说法正确的是（ ）A ．机车加速度逐渐减小后增大B ．机车速度逐渐减小后增大C ．机车位移一直增大D ．在任意两相等的时间内机车速度变化相等 2.下列关于摩擦力说法中正确的是（ ）A. 在同一接触面上有弹力必定有摩擦力，有摩擦力必定有弹力B. 两个相对运动的物体之间，不一定有动摩擦力存在C. 摩擦力的大小一定与物体间的正压力大小成正比D. 摩擦力的方向总是与运动方向共线3．如图所示，固定的光滑竖直杆上套一个滑块，用轻绳系着滑块绕过光滑的定滑轮，用力F 拉绳，使滑块从A 点沿杆缓慢上滑至B 点，在此过程中拉力F 和杆对滑块的弹力N 的变化情况是( )A.F 恒定不变，N 逐渐增大B. F 逐渐减小，N 保持不变C.F 逐渐增大，N 逐渐增大D. F 先增大后减小，N 逐渐增大 4．一物体在外力的作用下从静止开始做直线运动，合外力方向不变，大小随时间的变化如图所示。
设该物体在0t 和02t 时刻相对于出发点的位移分别是1x 和2x ，速度分别是1v 和2v ，合外力从开始至o t 时刻做的功是1W ，从0t 至02t 时刻做的功是2W ,则 （ ）A ．215x x = 213v v =B ．12219 5x x v v ==C ．D ．2 1 2139v v W W ==5．如图所示，两个质量相等的物体从同一高度沿倾角不同的两个光滑斜面由静止自由滑下，到达斜面底端，则两物体具有相同的物理量是（ ）A ．下滑过程中重力的冲量B ．下滑过程中合力的冲量C ．下滑过程中动量变化量的大小D ．刚到达底端时的动量6．如图所示的电路中，电池的电动势为E ，内阻为r ，电路中的电阻R 1、R 2和R 3的阻值都相同．在电键S 处于闭合状态下，若将电键S 1由位置1切换到位置2，则（ ）A ．电压表的示数变大B ．电阻R 2两端的电压变大A B3 1C ．电池内阻消耗的功率变大D ．电源的总功率变小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013-2014学年第一学期期末五校联考高三物理试卷一、单选题（每题3分，共30分）1.机车以额定功率启动,假设所受的阻力始终不变,在此过程中,下列说法正确的是（ ）A ．机车加速度逐渐减小后增大B ．机车速度逐渐减小后增大C ．机车位移一直增大D ．在任意两相等的时间内机车速度变化相等 2.下列关于摩擦力说法中正确的是（ ）A. 在同一接触面上有弹力必定有摩擦力，有摩擦力必定有弹力B. 两个相对运动的物体之间，不一定有动摩擦力存在C. 摩擦力的大小一定与物体间的正压力大小成正比D. 摩擦力的方向总是与运动方向共线3．如图所示，固定的光滑竖直杆上套一个滑块，用轻绳系着滑块绕过光滑的定滑轮，用力F 拉绳，使滑块从A 点沿杆缓慢上滑至B 点，在此过程中拉力F 和杆对滑块的弹力N 的变化情况是( )A.F 恒定不变，N 逐渐增大B. F 逐渐减小，N 保持不变C.F 逐渐增大，N 逐渐增大D. F 先增大后减小，N 逐渐增大 4．一物体在外力的作用下从静止开始做直线运动，合外力方向不变，大小随时间的变化如图所示。
设该物体在0t 和02t 时刻相对于出发点的位移分别是1x 和2x ，速度分别是1v 和2v ，合外力从开始至o t 时刻做的功是1W ，从0t 至02t 时刻做的功是2W ,则 （ ） A ．215x x = 213v v = B ．12219 5x x v v == C ．D ．2 1 2139v v W W ==5．如图所示，两个质量相等的物体从同一高度沿倾角不同的两个光滑斜面由静止自由滑下，到达斜面底端，则两物体具有相同的物理量是（ ） A ．下滑过程中重力的冲量 B ．下滑过程中合力的冲量C ．下滑过程中动量变化量的大小D ．刚到达底端时的动量FA B6．如图所示的电路中，电池的电动势为E ，内阻为r ，电路中的电阻R 1、R 2和R 3的阻值都相同．在电键S 处于闭合状态下，若将电键S 1由位置1切换到位置2，则（ ） A ．电压表的示数变大 B ．电阻R 2两端的电压变大 C ．电池内阻消耗的功率变大 D ．电源的总功率变小。
7.如图所示，足够长的水平传送带以速度ν沿顺时针方向运动，传送带的右端与光滑曲面的底部平滑连接，曲面上的A 点距离底部的高度为h=0.45m 。
一小物块从A 点静止滑下，再滑上传送带，经过一段时间又返回曲面， g 取210/m s ，则下列说法正确的是（ ）A ．若ν=1m ／s ，则小物块能回到A 点B ．若ν=2m ／s ，则小物块能回到A 点C ．若ν=5m ／s ，则小物块能回到A 点D ．无论ν等于多少，小物块均能回到A 点8．如图所示，两平行光滑金属导轨CD 、EF 间距为L ，与电动势为E 的电源相连，质量为m 、电阻为R 的金属棒ab 垂直于导轨放置构成闭合回路，回路平面与水平面成θ角，回路其余电阻不计。
为使ab 棒静止，需在空间施加的匀强磁场磁感强度的最小值及其方向分别为（ ）A ．mgR El ，水平向右B ．cos mgR El θ，垂直回路平面向上C ．tan mgR El θ，竖直向下D ．sin mgR El θ，垂直回路平面向下9.小球质量为m,用长为L 的悬绳(不可伸长,质量不计)固定于O 点,在O 点正下方L/2处钉有一颗钉子,如图所示,将悬线沿水平方向拉直无初速释放后,当悬线碰到钉子后的瞬间,下列说法错误的是( ) A.小球线速度没有变化B.小球的角速度突然增大到原来的2倍C.小球的向心加速度突然增大到原来的2倍D.悬线对小球的拉力突然增大到原来的2倍10．如图所示，a 为放在赤道上相对地球静止的物体，随地球自转做匀速圆周运动，b 为沿地球表面附近做匀速圆周运动的人造卫星（轨道半径等于地球半径），c 为地球的同步卫星，以下关于a 、b 、c 的说法中正确的是（ ） A ．a 、b 、c 做匀速圆周运动的向心加速度大小关系为Lab θCDEFr V SR 1 R 2 R 321E S 1ab >ac>aaB．b与c相比，b的发射速度大，运行速度vb大C．a、b、c做匀速圆周运动的线速度大小关系为va =vb>vcD．a、b、c做匀速圆周运动的周期关系为Ta >Tc>Tb二、多选题（每题4分，共16分）11.下列说法中正确的是（）A．某一通电导线在所受磁场力为零的地方，其磁感应强度一定为零B．某一电荷在所受电场力为零的地方，其电场强度一定为零C．磁感线从磁体的N极发出，终止于S极D．电场线从正电荷或无限远出发，终止于无限远或负电荷12．两个带等量正电的点电荷，固定在图中P、Q两点，MN为PQ连线的中垂线，交PQ与O点，A为MN上的一点，一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动，取无限远处的电势为零，则q由A向O运动的过程（）A.加速度一定变小，到O点时加速度为零B.电势能逐渐减小，到O点时电势能为零C.电势能和动能之和总是小于零D.动能一定变大，到O点时的动能最大13．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相等，即U ab = U bc，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知( )A．P点电势高于Q点电势B．带电质点在P点具有的电势能比在Q点具有的电势能大C．带电质点通过P点时的动能比通过Q点时大D．带电质点通过P点时的加速度比通过Q点时大14．1930年劳伦斯制成了世界上第一台回旋加速器．如图甲所示是回旋加速器的示意图，其核心部分是两个D形金属盒，在加速带电粒子时，两金属盒置于匀强磁场中，并分别与高频电源相连。
带电粒子在磁场中运动的动能E K随时间t的变化规律如图乙所示，若忽略带电粒子在电场中的加速时间，则下列判断中正确的是（）A．粒子加速次数越多，粒子获得的最大动能一定越大B．若增大磁感应强度，为保证该粒子每次进人电场均被加速，应增大高频电源交流电的频率C．带电粒子在两D型盒中运动时间可能不相同D ．不同带电粒子经过回旋加速器获得的最大动能有可能相同三、填空题（15题4分，其它每空2分，共20分）15.如图所示，两个小物块A 和B 紧挨着静止在水平面上，已知A 的质量为1kg A m =，B 的质量为2kg B m =，A 与水平面间的动摩擦因数为50.=μ，B 与水平面间、B 与A 之间均光滑。
现用一与水平面成37θ=角斜向下、大小为10N F =的外力推物块B ，使A 、B 一起向右运动，则B 与A 之间的压力大小为 N 。
(g 取210m/s ，6037sin .= 8037cos .= )16．（1）在“探究恒力做功与动能改变的关系”实验中，某同学采用如图甲所示的装置的实验方案，他想用钩码与小桶的重力表示小车受到的合外力，为了减小这种做法带来的实验误差，你认为在实验中应该采取的两项必要措施是(钩码与小桶总质量为m ，小车质量为M)：a ． ；b ． 。
（2）如图乙所示是某次实验中得到的一条纸带，其中A 、B 、C 、D 、E 、F 是计数点，相邻计数点间的时间间隔为T ．距离如图乙．则打C 点时小车的速度表达式为（用题中所给物理量表示） ；要验证合外力的功与动能变化间的关系，除位移、速度外，还要测出的物理量有 。
17．要测量一均匀新材料制成的圆柱体的电阻率ρ，步骤如下：AB(θF（1）用游标为20分度的卡尺测量其长度如图甲所示，由图可知其长度L =_____________mm ；（2）用螺旋测微器测量其直径如上图乙所示，由图可知其直径D = mm ；（3）用伏安法较精确地测量该圆柱体的电阻Rx ，现有的器材和规格如下： 待测圆柱体电阻Rx （其阻值约为200Ω）;电流表A （量程0～15mA ，内阻约30Ω）；电压表V （量程0～3V ，内阻约20k Ω）;直流电源E （电动势4V ，内阻不计）；滑动变阻器R （阻值范围0～15Ω，允许通过的最大电流2.0A ）；开关S ；导线若干。
为使实验误差较小，要求测得多组数据进行分析，请在图丙框中画出测量的电路图。
（4）若测待测圆柱体电阻Rx 时，电压表和电流表示数分别用U 和I 表示，则该圆柱体材料的电阻率ρ＝ ______________。
（不要求计算，用题中所给字母表示）四、计算题（18题9分，19题11分，20题14分，共34分）18．如图所示，A 、B 为一对平行板，板长为L ，两板距离为d ，板间区域内充满着匀强磁场，磁感应强度大小为B ，方向垂直纸面向里，一个质量为m ，带电荷量为+q 的带电粒子自静止开始经M 、N 两平行金属板间的电场加速后，从A 、B 两板的中间沿垂直于磁感线的方向射入磁场。
（不计粒子的重力）求：（1）若粒子的初速度为0，射出电场时粒子的速度为v,求M 、N 两板间的电压U ？（2）MN 两极板间的电压U 应在什么范围内，粒子才能从磁场内射出？ 19.如图所示，一质量为kg 4.0=M 的滑块由光滑弧形凹槽和粗糙水平薄板平滑连接而成，薄板的长度为m 6.0=L ，厚度忽略不计。
将该滑块固定在一高为m 8.0=H 的光滑水平桌面上，且薄板的右端HSMmL点与桌子边缘平齐。
将一质量为kg 2.0=m 的小物块（可视为质点）在弧形凹槽上某点由静止释放，小物块落地时距桌面边缘的水平距离为m 4.0=S 。
已知小物块与薄板的动摩擦因数为25.0=μ，空气阻力忽略不计，g 取2m/s 10。
（1）小物块刚滑上薄板时的速度大小为多少？（2）若滑块不固定，桌面足够长，仍要使小物块落在地面上的同一点，在凹槽上由静止释放小物块的位置距桌面的高度h 为多大？20．如图所示，水平地面上有一辆固定有长为L 的竖直光滑绝缘管的小车，管的底部有一质量m=0.2g,，电荷量q=8×10-5C 的小球，小球的直径比管的内径略小。
在管口所在水平面MN 的下方存在着垂直纸面向里、磁感应强度为1B =18.75T 的匀强磁场，MN 面的上方还存在着竖直向上、场强E=25V/m 的匀强电场和垂直纸面向外的匀强磁场2B 。
现让小车始终保持v=2m/s 的速度匀速向右运动，以带电小球刚经过场的边界PQ 为计时的起点，测得小球对管侧壁的弹力F N 随高度h 变化的关系如图所示。
g 取10m/s 2，π取3.14，不计空气阻力。
求：（1）小球刚进入磁场B 1时的加速度大小a ； （2）绝缘管的长度L ； （3）小球离开管后再次经过水平面MN 时能否落入管口中？ 如果能求出2B 的大小；如果不能通过计算说明理由。
PMNQ EB 2B 1vF N /（×10-3N ）3.OLh2013-2014学年第一学期期末五校联考高三物理试卷答题纸填空题（15题4分，其它每空2分,共20分）15.16.（1）a.， b.（2），17.（1），（2）D=（4）计算题（18题9分，19题11分，20题14分，共34分）18题：19题:20题:2013-2014学年第一学期期末五校联考高三物理试卷参考答案选择题（1-10每题3分，11-14每题4分，共46分）1 2 3 4 5 6 7 8 9 10 11 12 13 14 CBC AC C C DDA BD CD BD BD填空题（15题4分，其它每空2分,共20分）15.答案：616.答案（1）a.平衡摩擦力 b.钩码质量远小于小车的质量（2）232C x x v T∆+∆=钩码和小桶的重力17.答案：（1）L=31.15 mm （2）D=4.200 mm （3）测量电路图（4）24U D ILπρ=计算题：（18题9分，19题11分，20题14分，共34分）18.答案：(1)带电粒子在电场中只有电场力做功，qu=212mv所以u=22mv q （3分）(2) 如图：当粒子从左边射出时, 若运动轨迹半径最小, 则其圆心为图中O 1点, 半径 r 1=d/4。
