PROCESS AUTOMATION INSTRUMENTATION Vol.34No.6June 2013修改稿收到日期:2013-05-14㊂第一作者谢亚莲(1966-),女,1991年毕业于上海机械学院可靠性技术专业,获硕士学位,高级工程师;主要从事可靠性技术和功能安全技术的研究㊂功能安全产品实现技术”系列讲座第1讲 安全相关产品的实现Chapter Ⅰ Implementation of the Safety Related Products谢亚莲1,2 尹宝娟3(上海工业自动化仪表研究院1,上海 200233;上海仪器仪表自控检验测试所功能安全中心2,上海 200233;环境保护部核与辐射安全中心3,北京 100082)摘 要:根据功能安全的理论,对安全相关产品的实现过程进行了梳理㊂具体给出了实现安全相关产品的脉络,即如何将一个产品设计成满足安全完整性等级要求的安全相关产品㊂设计过程从结构上说,主要包括硬件实现和软件实现;从安全完整性来说,主要包括硬件安全完整性的实现和系统安全完整性的实现㊂关键词:安全相关产品 功能安全 安全完整性等级 随机硬件失效 系统失效中图分类号:TP202 文献标志码:AAbstract :The implementing process of the safety related products is analyzed and summarized in accordance with the theory of functional safety.The main route of the implementation of safety related products is given specifically ,i.e.,how to design a safety related product which meets the safety integrity level (SIL )requirements.From the structural viewpoint ,it mainly includes hardware implementation and software implementation ;while in respect of the safety integrity ,it includes the implementation of hardware safety integrity and the implementation of system safety integrity.Keywords :Safety related product Functional safety Safety integrity level (SIL ) Random hardware failure System failure0 引言功能安全于20世纪80年代末起源于欧洲,其目的是为了控制㊁避免和减轻风险的发生,保证人员㊁财产和环境的安全㊂功能安全技术以可靠性技术为基础,综合了软硬件设计技术㊁试验技术㊁管理科学等,并将这一理念注入到软硬件设计中㊂1995年,欧洲率先推出了功能安全在机械领域的标准EN954;1998年,国际电工委员会(IEC)首次推出了功能安全的基础标准IEC 61508电气/电子/可编程电子安全系统的功能安全的第1部分,2000年,又相继推出了IEC 61508的第2部分和第7部分㊂在中国,2006年IEC 61508的等同标准GB /T 20438电气/电子/可编程电子安全相关系统的功能安全正式面世,标志着功能安全的理念已正式进入中国㊂目前,在石油化工㊁电力㊁机械等各领域,对可构成安全相关系统的安全相关产品有广泛的需求,而如何实现安全相关产品正是本文所要呈现的内容㊂1 安全相关产品的构成暂且定义可构成安全相关系统的㊁满足功能安全设计实现要求的㊁具有安全相关参数的产品是安全相关产品㊂安全相关系统通常由前端传感器单元㊁中间输入单元㊁逻辑单元与输出单元㊁终端执行单元构成,如广泛用于过程工业的压力变送器㊁温度变送器㊁气体探测器㊁液位变送器㊁可编程控制器㊁分布控制系统(distributed control system,DCS)㊁电磁阀㊁执行机构㊁截止阀㊁关断阀等都可成为安全相关产品㊂安全相关产品通常由硬件和软件构成,其示意如图1所示,结构如表1所示㊂图1 安全相关产品构成图Fig.1 The composition of safety related products29安全相关产品的实现 谢亚莲,等‘自动化仪表“第34卷第6期 2013年6月图1中:PE 为可编程电子装置;NP 为非可编程装置;H /W 为硬件;S /W 为软件㊂表1 可编程电子安全相关产品结构Tab.1 Structure of the programmable electronicsafety related productsPE 硬件结构PE 软件结构 PE 嵌入式软件PE 应用软件相关硬件,如CPU㊁I /O 卡㊁A /D 转换等 属系统软件,如通信驱动㊁故障处理㊁数据处理等用户应用软件,如输入/输出功能等2 安全相关产品的实现2.1 安全完整性等级安全完整性等级(safety integrity level,SIL)是指赋予安全相关产品的特有定量指标,也即SIL 等级(SIL1~SIL4)㊂安全完整性包含硬件安全完整性和系统安全完整性,衡量硬件安全完整性等级的一个重要因素是通过对定量参数的计算来评判㊂硬件安全完整性等级的划分如表2所示㊂表2 安全完整性等级对应的目标失效量Tab.2 The amount of target failure corresponding to the SIL安全完整性等级(SIL)要求时的平均失效概率每小时危险失效概率4[10-5,10-4)[10-9,10-8)3[10-4,10-3)[10-8,10-7)2[10-3,10-2)[10-7,10-6)1[10-2,10-1)[10-6,10-5)系统能力是衡量系统安全完整性满足规定的安全完整性等级的信心,表示为SC1~SC4㊂系统安全完整性包含硬件系统安全完整性和软件系统安全完整性,其通过采取控制系统失效的措施和避免系统失效的措施来达到㊂与完整性相关的概念如下㊂①安全完整性:E /E /PE 安全相关系统在规定的条件下㊁规定的时间内满意地执行规定的安全功能的概率㊂②硬件安全完整性:安全相关系统的部分安全完整性,其与硬件随机失效的危险失效相关㊂③系统安全完整性:安全相关系统的部分安全完整性,其与属于危险失效的系统失效相关㊂④软件安全完整性:安全相关系统的部分安全完整性,其与由软件引起的㊁属于危险失效的系统失效相关㊂⑤安全完整性等级:一种离散的等级(四种可能等级之一),对应于安全完整性值的一个范围㊂四个安全完整性等级对应的目标失效量见表2㊂2.2 安全相关产品的实现根据图1所示安全相关产品构成图,通常可简单地认为安全相关产品由硬件和软件构成㊂安全相关产品的实现过程如图2所示㊂图2 安全相关产品的实现Fig.2 The implementation of safety related products由图2可知,达到目标安全完整性等级的安全相关产品的实现,就在于在安全相关产品的开发过程中使其硬件安全完整性等级和软件安全完整性等级达到目标安全完整性等级,即在设计开发过程中采取一些措施和手段降低随机硬件失效中不可诊断的危险失效的份额,同时采取一些措施和手段避免和控制产品在开发过程中引入的系统失效㊂这里硬件随机失效定义为由硬件的一个或几个可能的失效机理引起的㊁在随机时间发生的失效,随机硬件失效是可以量化的㊂系统失效被认为是与确定原因相关的失效,能通过改变设计㊁生产过程㊁操作模式㊁操作指令或其他影响因子来消除,系统失效是不能被量化的㊂2.3 与硬件安全完整性相关的参数安全相关产品的硬件从结构功能上来划分,又是由各子系统构成的㊂因此,要达到安全功能要求的安全完整性等级,除了要满足每个安全功能的危险失效概率要求,各子系统还要满足结构约束的要求,如表3所示㊂表3 结构约束Tab.3 Structural constraints安全失效分数安全结构HFT =0(1oo1)HFT =1(1oo2)HFT =2(1oo3)Type A Type B Type A Type B Type A Type B <60%SIL1不允许SIL2SIL1SIL3SIL260%~90%SIL2SIL1SIL3SIL2SIL4SIL390%~99%SIL3SIL2SIL4SIL3SIL4SIL4≥99%SIL3SIL3SIL4SIL4SIL4SIL4与完整性等级相关的硬件安全完整性由安全相关参数安全失效分数(safe failure fraction,SFF)(针对子系统)㊁硬件故障裕度(HFT)(针对子系统)㊁危险失39安全相关产品的实现 谢亚莲,等PROCESS AUTOMATION INSTRUMENTATION Vol.34No.6June 2013效概率(PFDavg /PFH)(针对每个安全功能)构成㊂硬件安全完整性的实现是通过设计合适的结构㊁采用适当的故障诊断措施等来满足上述安全相关参数的要求㊂2.4 系统安全完整性系统安全完整性包含硬件系统安全完整性和软件安全完整性㊂硬件安全完整性等级的系统安全完整性是通过采用避免系统失效的措施和控制系统故障的措施的实现㊂避免系统失效的措施可查阅IEC 61508.2(GB /T 20438⁃2)附录B,推荐针对硬件在不同安全生命周期阶段避免系统失效的措施和方法㊂安全相关产品在下列阶段必须考虑避免系统失效:①设计需求规范;②设计和开发;③集成;④运行和维护;⑤确认㊂控制系统故障的措施可查阅IEC 61508.2(GB /T 20438⁃2)附录A 表A15~表A17㊂IEC 61508标准要求应用质量管理(quality management,QM)的措施来避免在产品生命周期的不同阶段的失效,并根据安全完整性等级(SIL)采用相应的一些措施㊂如果按照推荐的重要度和有效性,采用这些措施可以减少可能的失效,然而设计失效或一般系统失效仍然存在于产品中,即无论这些措施被如何采用,仍然有残余系统失效概率发生,所以要求采取一些措施和技术,以控制系统故障㊂可采取的措施有以下几项㊂①控制由HW 和SW 设计引起的失效;②控制由环境应力或外部影响引起的失效;③控制由操作引起的失效㊂软件安全完整性的实现是通过在软件开发的生命周期中采用避免系统失效的措施㊂避免失效的措施见IEC 61508.3(GB /T 20438⁃3)附录A,需根据要求的安全完整性等级确定采用的措施㊁确定采用措施的有效性㊂3 结束语本文是对安全相关产品的实现的一个概述,希望借此文给读者展示关于安全相关产品实现的一个脉络,后续讲座将就此脉络展开,详述安全相关产品的实现过程㊂对证明安全相关产品实现过程的证据的评审,就是对安全相关产品的安全完整性等级(SIL)的评估㊂(上接第91页)集到的H 2S 浓度㊁位置等信息通过无线传感器网络发送到中控室,由中控室的上位机集中监视现场的H 2S 浓度和工作人员的位置㊁安全情况,有效地防止了H 2S 中毒事故的发生㊂参考文献[1]梁东.浅析硫化物对炼油设备的危害及防治对策[J].安全㊁健康和环境,2004(2):10-12.[2]朱燕群,刘克俭.石油加工行业中硫化氢的危害性及安全对策分析[J].职业与健康,2006(16):1248-1250.[3]隋秀香,李相方,尹邦堂,等.井场硫化氢检测系统的研制[J].天然气工业,2011(9):82-84.[4]戴天有,韩涛,王琴惠.硫化氢检测管的研制[J].干旱环境监测,2001(2):70-72.[5]杨燕明,王小如,杨芃原,等.半导体传感器检测含硫化氢可燃性气体的研究 硫化氢与可燃性气体的快速分离[J].化学传感器,1995(3):216-219.[6]刘美.WSN 多目标跟踪节点任务分配及跟踪算法研究[D].广州:华南理工大学,2010.[7]吴强荣.硫化氢检测仪的测量原理与应用[J].中国计量,2009(2):83-84.[8]李保中,郑应伟.硫化氢气体检测仪的使用与管理[J].计量技术,2008(7):59-61.[9]朱亮,严龙,邹兵,等.便携式硫化氢检测仪[J].仪表技术与传感器,2011(3):31-33.行业信息积极推进培训工作,有效拓展服务范畴作为国家人力资源和社会保障部 专业技术人才知识更新工程”的专项培训施教机构之一,上海工业自动化仪表研究院继续教育培训中心在5月先后成功举办了 仪器仪表及系统可靠性与功能安全技术培训班”㊁ 防爆技术高级研修班”㊂来自行业内生产制造企业㊁用户单位以及科研院所的近百名学员参加了此次培训并通过了考核㊂培训中心关注企业对安全生产的实际需求㊂功能安全培训旨在帮助企业相关人员认识功能安全的重要性,掌握自动化仪表功能安全技术㊂防爆技术培训则通过对工业防爆安全管理理念㊁爆炸基础理论以及最新防爆技术的介绍,增强从业人员对安全事故隐患的预防㊁甄别和应急能力㊂49安全相关产品的实现 谢亚莲,等。

功能安全技术与应用

功能安全技术与应用
特点: 正常状况下是静态的、被动的,不需要人为干预 危险情况出现时由静变动,正确完成其预定功能
要求: 正确的平安功能〔平安仪表功能SIF〕 良好的可靠性〔平安完整性等级SIL〕
中国安全生产科学研究院 8
功能安全仪表介绍
功能平安标准
中国安全生产科学研究院 9
功能安全仪表介绍
两个重要标准
IEC61508 Functional Safety of electrical / electronic / programmable electronic safety related systems.
目标风险
安全有效性
降低因子
RRF
99.99—99.999 10000-100000
99.9—99.99 1000-10000
99—99.9 100-1000
90—99 10-100
中国安全生产科学研究院 16
功能安全仪表介绍
两个重要概念
平安生命周期
Safty Life Cycle 〔SLC〕 平安生命周期:平安系统从概念设计到停用的整个过程。包括平安系统
功能安全仪表介绍
功能平安技术与应用
本课件PPT仅供大家学习使用 学习完请自行删除,谢谢! 本课件PPT仅供大家学习使用 学习完请自行删除,谢谢! 本课件PPT仅供大家学习使用 学习完请自行删除,谢谢! 本课件中国P安P全T仅生产供科大学研家究学院 习使用
1
学习完请自行删除,谢谢!
功能安全仪表介绍
1
紧急停车系统〔ESD〕 火/气保护系统〔F&G〕 平安联锁系统〔SIS〕 燃烧炉控制系统〔BMS〕 高完整性压力保护系统〔HIPPS〕
中国安全生产科学研究院 4
功能安全仪表介绍

功能安全新标准、新技术及其在产品设计中的应用

功能安全新标准、新技术及其在产品设计中的应用

16《电气防爆》 2020年12月 第6期0 引言国际上对于安全(Safety )的基本定义是,避免对人体健康的损伤或人身伤害的不可接受风险[1],这种风险是直接或间接地由于对财产或环境的破坏而导致的。

而功能安全是整体安全的一部分,依赖于一个系统或设备对其输入的正确响应,它是通过一个特定的安全回路来保证安全。

例如,在爆炸性环境中限制所处环境中电气设备可能产生的引火源是电气防爆的概念,但是如果增加可燃气体探测器或火焰探测器,在检测到气体浓度过高或发生火灾时执行紧急联锁动作,这是功能安全的例子。

在功能安全技术体系中,其他几个关键概念包括:安全功能(Safety Functional ):针对特定的危险事件,为实现或保持EUC 的安全状态,由E/E/PE 安全相关系统或其他风险降低措施实现的功能。

在以上的例子中,温度检测过热保护就是一个安全功能。

安全完整性(Safety Integrity ):在规定的时间段内和规定的条件下,安全相关系统成功执行规定的安全功能的概率。

SIL 从某种意义上可以理解为对安全功能实现能力的概率要求,是一个综合化的指标,其中既有定性的技术措施也是定量的数值要求;其有四个等级,一到四逐渐升高。

在以上例子中,过热保护回路的要求可以是SIL3。

[收稿日期] 2020-09-23[作者简介]熊文泽,高级工程师,从事功能安全和信息安全相关技术研究十余年。

功能安全新标准、新技术及其在产品设计中的应用熊文泽,孟邹清(机械工业仪器仪表综合技术经济研究所功能安全中心,北京100055)[关键词]功能安全;安全产品SIL 设计;安全一体化[摘 要] 介绍了功能安全的标准化发展过程和最新的国际标准动态,功能安全技术应用于产品设计过程中的方法,提出了3项产品设计实现的关键点,并进行了应用举例;分析了功能安全的未来发展趋势之一——安全一体化技术。

[中图分类号] X931 [文献标识码] A [文章编号]1004-9118(2020)06-0016-07DOI :10.14023/ki.dqfb.2020.06.004New Functional Safety Standards, New Technologies and Their Application in ProductDesignXiong Wen-ze, Meng Zou-qing(Instrumentation technology and economy institute, Beijing 100055)Key words: functional safety; safety product SIL design; safety integrationAbstract: It introduces the development process of functional safety standardization and the latest international standard trends first; Then analyzes in detail how to apply functional safety technology in the process of product design, puts forward three key points of product design implementation, and gives application examples; Finally, it analyzes one of the future development trends of functional safety - Safety integration technology.功能安全新标准、新技术及其在产品设计中的应用安全相关系统(Safety-related system):应满足以下两项要求:执行要求的安全功能足以实现或保持EUC的安全状态;并且自身或与其他E/E/PE安全相关系统、其他风险降低措施一起, 能够实现要求的安全功能所需的安全完整性。

安全仪表系统相关法规和标准解读,SIL认证20171104.log

安全仪表系统相关法规和标准解读,SIL认证20171104.log

❒ 火灾 fire,
❒ 爆炸 explosion
❒ 环境污染, environmental pollution, ❒ 中毒 poisoning,
❒ 灼伤 ambustion,
❒ 触电 electric shock,
❒ 噪声 noise,
❒ 窒息 suffocation,
❒ 高处坠落 toppling from the heights and so on
1
目前存在在的问题
• 事故多发,研究表明,安全仪表系统缺失或缺陷是过程工业事故诱发的主因; • 根本原因:缺乏意识,知识不全面,加上没有可操作的应用指南,存在重分析和实施
、轻确认和验证、存在一定的盲目性、随意性和忽视在役管理等现象;
• SIS越来越多地应用到安全系统用以实现安全功能 • 安全系统本身,由于无法预计的失效而导致的危险 • 如何评价SIS本身的失效引起的危险的几率?
• 2009年6月,国家安监总局发布首批15个重点监管的危险化工工艺(如,光气及 光气化工艺、加氢工艺、聚合工艺)的安全控制方案,明确了安全功能要求(但 没SIL),成为中国强制推进SIS系统应用和监管的里程碑。
• 2013年7月,国家安全监管总局(安监总管三〔2013〕88号)-关于加强化工安全 管理的指导意见
----信息安 application situation abroad
国外对SIS系统应用情况
• 欧美一些国家先后将功能安全技术纳入安全法规范畴, • 世界著名公司(如壳牌、道化学、美孚、新加坡石油等)通过应用标准,
取得了很好的收效。 • 00年马石油要求新建项目应用IEC61508/61511标准,并对在役装置评估; • 2001年壳牌还发布了相应的企业内部强制性应用规范; • BASF、Linde、赛科等著名大公司把SIS评估作为装置试车的基本前提; • 99以来,跟踪IEC标准,制订了一系列功能安全相关的推荐性行业标准和国

功能安全系统设计指南

功能安全系统设计指南

功能安全系统设计指南
1、依据标准进行功能安全设计时,首先识别系统的功能,并分析其所有可能的功能故障(Malfunction)或失效,可采用的分析方法有HAZOP,FMEA、头脑风暴等。

功能故障在特定的驾驶场景下才会造成伤亡事件,比如近光灯系统,其中一个功能故障就是灯非预期熄灭,如果在漆黑的夜晚行驶在山路上,驾驶员看不清道路状况,可能会掉入悬崖,造成车毁人亡;如果此功能故障发生在白天就不会产生任何的影响。

所以进行功能故障分析后,要进行情景分析,识别与此故障相关的驾驶情景,比如:高速公路超车、车库停车等。

分析驾驶情景建议从公路类型(国道,高速),路面情况,(湿滑、冰雪);车辆状态(转向、超车、制动、加速等),环境条件(风雪雨尘、夜晚、隧道灯),人员情况(乘客、路人)等几个方面去考虑。

功能故障和驾驶场景的组合叫做危害事件。

2、通过危害分析和风险评估,我们得出系统或功能的安全目标和相应的ASIL等级;当ASIL等级确定之后,就需要对每个评定的风险确定安全目标,安全目标是最高级别的安全需求。

安全目标确定以后就需要在系统设计,硬件,软件等方面进行设计和实施,验证。

3、从安全目标可以推导出开发阶段的安全需求,安全需求继承安全目标的ASIL等级。

功能安全FUNCTION SAFE AND SIL

功能安全FUNCTION SAFE AND SIL

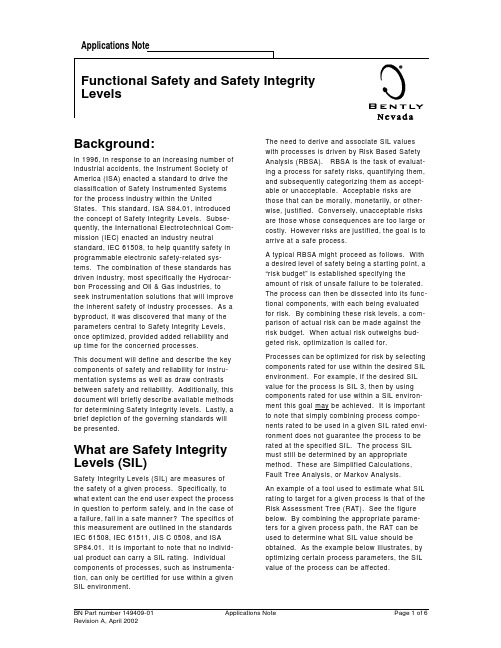

Background:In1996,in response to an increasing number of industrial accidents,the Instrument Society of America(ISA)enacted a standard to drive the classification of Safety Instrumented Systems for the process industry within the United States.This standard,ISA S84.01,introduced the concept of Safety Integrity Levels.Subse-quently,the International Electrotechnical Com-mission(IEC)enacted an industry neutral standard,IEC61508,to help quantify safety in programmable electronic safety-related sys-tems.The combination of these standards has driven industry,most specifically the Hydrocar-bon Processing and Oil&Gas industries,to seek instrumentation solutions that will improve the inherent safety of industry processes.As a byproduct,it was discovered that many of the parameters central to Safety Integrity Levels, once optimized,provided added reliability and up time for the concerned processes.This document will define and describe the key components of safety and reliability for instru-mentation systems as well as draw contrasts between safety and reliability.Additionally,this document will briefly describe available methods for determining Safety Integrity stly,a brief depiction of the governing standards will be presented.What are Safety Integrity Levels(SIL)Safety Integrity Levels(SIL)are measures of the safety of a given process.Specifically,to what extent can the end user expect the process in question to perform safely,and in the case of a failure,fail in a safe manner?The specifics of this measurement are outlined in the standards IEC61508,IEC61511,JIS C0508,and ISA SP84.01.It is important to note that no individ-ual product can carry a SIL rating.Individual components of processes,such as instrumenta-tion,can only be certified for use within a given SIL environment.The need to derive and associate SIL values with processes is driven by Risk Based Safety Analysis(RBSA).RBSA is the task of evaluat-ing a process for safety risks,quantifying them, and subsequently categorizing them as accept-able or unacceptable.Acceptable risks are those that can be morally,monetarily,or other-wise,justified.Conversely,unacceptable risks are those whose consequences are too large or costly.However risks are justified,the goal is to arrive at a safe process.A typical RBSA might proceed as follows.With a desired level of safety being a starting point,a “risk budget”is established specifying the amount of risk of unsafe failure to be tolerated. The process can then be dissected into its func-tional components,with each being evaluated for risk.By combining these risk levels,a com-parison of actual risk can be made against the risk budget.When actual risk outweighs bud-geted risk,optimization is called for. Processes can be optimized for risk by selecting components rated for use within the desired SIL environment.For example,if the desired SIL value for the process is SIL3,then by using components rated for use within a SIL environ-ment this goal may be achieved.It is important to note that simply combining process compo-nents rated to be used in a given SIL rated envi-ronment does not guarantee the process to be rated at the specified SIL.The process SIL must still be determined by an appropriate method.These are Simplified Calculations, Fault Tree Analysis,or Markov Analysis.An example of a tool used to estimate what SIL rating to target for a given process is that of the Risk Assessment Tree(RAT).See the figure below.By combining the appropriate parame-ters for a given process path,the RAT can be used to determine what SIL value should be obtained.As the example below illustrates,by optimizing certain process parameters,the SIL value of the process can be affected.SILs versus ReliabilityWhile the main focus of the SIL ratings is the interpretation of a process’inherent safety,an important byproduct of the statistics used in cal-culating SIL ratings is the statement of a prod-uct’s reliability.In order to determine if a product can be used in a given SIL environment, the product must be shown to“BE AVAILABLE”to perform its designated task at some predeter-mined rate.In other words,how likely is it that the device in question will be up and functioning when needed to perform its assigned task? Considerations taken into account when deter-mining“AVAILABIITY”include Mean Time Between Failure(MTBF),Mean Time To Repair (MTTR),and Probability to Fail on Demand (PFD).These considerations,along with varia-tions based upon system architecture(i.e.2oo2 versus2oo3,or TMR installation),determine the reliability of the product.Subsequently,this reli-ability data,combined with statistical measure-ments of the likelihood of the product to fail in a safe manner,known as Safe Failure Fraction (SFF),determine the maximum rated SIL envi-ronment in which the device(s)can be used. SIL ratings can be equated to the Probability to Fail on Demand(PFD)of the process in ques-tion.The following tables gives relationships based on whether the process is required“Con-tinuously”or“On Demand”.Determining SIL Values(Note that the following text is not intended to be a step-by-step“How To”guide.This text is intended to serve as an overview and primer.) As mentioned previously,there are three recog-nized techniques for determining the SIL rating for a given process.These are Simplified Cal-culations,Fault Tree Analysis,and Markov Anal-ysis.Each of these techniques will deliver a useable SIL value;however,generally speaking the Sim-plified Calculations method is more conservative and the least complex.Conversely,Markov Analysis is more exact and much more involved. Fault Tree Analysis falls somewhere in the mid-dle.For each of these techniques,the first step is to determine the PFD for each process component. For a2oo3process configuration,this can be done using the following relationship:PFD ave=(Failure Rate)2*Test IntervalNote that Failure rate=1/MTBFIn the case of the Simplified Calculations method,the next step would be to sum the PFD values for every component in the process. This summed PFD can then be compared to table3above for the SIL rating for the process. In the case of the Fault Tree Analysis method, the next step would be to produce a fault tree diagram.This diagram is a listing of the various process components involved in a hazardous event.The components are linked within the tree via Boolean logic(logical ORing&ANDing relationships).Once this is done,the PFD for each path is determined based upon the logical relationships.Finally,the PFDs are summed to produce the PFD ave for the process.Onceagain,the PFD ave can be referenced in table3 for the proper SIL.The Markov Analysis is a method where a state diagram is produced for the process.This state diagram will include all possible states,includ-ing all“Off Line”states resulting from every fail-ure mode of all process components.With the defined state diagram,the probability of being in any given state,as a function of time,is deter-mined.This determination includes not only MTBF numbers and PFD calculations,but it also includes the Mean Time To Repair(MTTR)num-bers.This allows the Markov Analysis to better predict the availability of a process.With the state probability(PFD ave)determined,they can once again be summed and compared to table3 to determine the process SIL.As the brief descriptions above point out,the Simplified Calculations method will be the easi-est to perform.It will provide the most conser-vative result,and thus should be used as a first approximation of SIL values.If having used the Simplified Calculations method,and find that a less conservative result is desired,then employ the Fault Tree Analysis method.This method is considered by many to be the proper mix of simplicity and complete-ness when performing SIL calculations.For the subject expert,the Markov Analysis will provide the most precise result.It can be very tedious and complicated to perform.A simple application can encompass upwards of50sepa-rate equations needing to be solved.It is sug-gested,that relying upon a Markov Analysis to provide that last little bit of precision necessary to improve a given SIL,is a misguided use of resource.A process that is teetering between two SIL ratings would be better served being redesigned to comfortably achieve the desired SIL rating.Reliability Numbers: What do they mean?It seems that every organization has its own special way of characterizing reliability.How-ever,there are a few standards in the world of reliability datum.These are Mean Time Between Failure(MTBF),Mean Time To Repair (MTTR),and Probability to Fail on Demand (PFD).Bently Nevada has chosen to provide all of these pieces of data for the3500Monitoring System.The following is a brief explanation of these terms.MTBF.This is usually a statistical representation of the likelihood of a component,device,or systemto fail.The value is expressed as a period of time(i.e.14.7years).This value is almost always cal-culated from theoretical information(LaboratoryValue).Unfortunately,this often leads to somevery unrealistic values.Occasionally,MTBF val-ues will have observed data as their basis(Dem-onstrated Value).For example,MTBF can bebased upon failures rates determined as a resultof accelerated lifetime stly,MTBF canbe based upon reported failures(ReportedValue).Because of the difficulty in determiningDemonstrated Values,and the likelihood that thetrue operating conditions within any given plantare truly replicated in this determination,as wellas the uncertainty associated with Reported Val-ues it is recommended that Laboratory Values bethe basis of comparison for MTBF.However,MTBF alone is a poor statement of a device’s reli-ability.It should be used primarily as a compo-nent of the PFD calculation.MTTR.Mean Time To Repair is the average time to repair a system,or component,that has failed.This value is highly dependent upon the circum-stances of operation for the system.A monitoringsystem operating in a remote location without anyspare components may have a tremendouslylarger MTTR than the same system being oper-ated next door to the system’s manufacturer.Sothe ready availability of easily installed spares can significantly improve MTTR.PFD.The Probability to Fail on Demand is a statisti-cal measurement of how likely it is that a process,system,or device will be operating and ready toserve the function for which it is intended.Amongother things,it is influenced by the reliability of theprocess,system,or device,the interval at which itis tested,as well as how often it is required tofunction.Below are some representative samplePFD values.They are order of magnitude valuesrelative to one another.Many end users have developed calculations to determine the economic benefit to inspections and testing based upon some of the reliability numbers used to determine SIL values.These calculations report the return on investment for common maintenance expenditures such as visual equipment inspections.The premise of these calculations is to reduce the number of maintenance activities performed on systems that:•Have a high degree of reliability,or•Those that protect processes where mon-etary loss from failure would not outweighthe cost of maintenance.The Cost of Reliability: There is much confusion in the marketplace on the subject of SIL values.Many have confused the SIL value as a strict indicator of reliability. As described earlier in this text,reliability indi-cators are a very useful byproduct of SIL value determination,but are not the main focus of the measurement.A sample calculation would be the Reliability Integrity Level(RIL):whereRIL2=Reliability Integrity Levela1=Maintenance Cost Savings as a percentage1b=Dollar Loss of Process per unit of timec=MTTRd=Probability of failure per unit of timee=Current cost of maintenance activity per unit of time11The savings as a percentage of totalmaintenance cost2In this sample calculation,a RIL greaterthan one would indicate that a given pro-cess is reliable enough to discontinue themaintenance activity.Of course,manytimes a process offers benefits that gobeyond simple monetary considerations.Why use a Certifiedproduct?A product certified for use within a given SILenvironment offers several benefits to the cus-tomer.The most common of these would be theability to purchase a“Black Box”with respect toSIL requirements.Reliability calculations forsuch products are already performed and avail-able to the end user.This can significantly cutlead times in the implementation of a SIL ratedprocess.Additionally,the customer can restassured that associated reliability statisticshave been reviewed by a neutral third party.The most important benefit to using a certifiedproduct is that of the associated certificationreport.Each certified product carries with it areport from the certifying body.This report con-tains important information ranging from restric-tions of use to diagnostics coverage within thecertified device to reliability statistics.Addition-ally,ongoing testing requirements of the deviceare clearly outlined.A copy of the certificationreport should accompany any product certifiedfor functional safety.Governing Specifications:There exist several specifications dealing withSafety and Reliability.SIL values are specifiedin both ISA SP84.01and IEC61508.IEC61511is the specification that is specific to the Pro-cess Industry.In the table below,some of thevarious specifications are cross referenced soas to give an understanding of how they relateto one another.INDEPENDENT PROTEC-TION LAYERPFDControl Loop1,0x10-1Relief Valve1,0x10-2Human Performance(Trained,No stress)1,0x10-2Human Performance(Under stress)0,5x1,0Operator Response ToAlarms1,1x10-1DIN V19250IEC61508/61511VDI/VDE2180 Demand3Demand2Demand11No Safety Require-ments No Safety Require-ments21No Safety Require-ments No Safety Require-ments321No Special SafetyRequirementsNo Special SafetyRequirements432SIL1Risk Area I (Lower Risk)543654SIL2765SIL3Risk Area II(Higher Risk)87687SIL4Can not be covered bySIS only8SIS Not Sufficient。
