基于矢量网络分析仪功率测量的噪声系数测量方法

名称: 电磁测量技术结课论文院系：自动化系
班级：测控1201
学号：201202030129
姓名：张琨
日期：2015年6月3日
基于矢量网络分析仪功率测量的噪声系数测量方法
摘要:现有基于矢量网络分析仪进行噪声系数测量的方法必须依赖标准的噪声源，即Y 系数测量法。

该文提出一种通过在矢量网络分析仪源端口输出连续波信号，分别测量被测件的信号功率与信号加噪声的功率，结合校准结果和功率测量结果计算获得噪声系数的方法。

通过建立测量系统的模型和理论的推导，论述该方法的原理和测量过程的噪声校准，提出的方法不需要使用经过校准具有已知超噪比的噪声源，更简单实用。

引言
噪声系数测量是微波射频专业的一种基本测量，目前，一些矢量网络分析仪通过在内部或外部配备标准噪声源，就能利用Y 系数法进行噪声系数测量。

本文详细介绍了一种简便的基于矢量网络分析仪测量噪声系数的方法，这种方法不需要阻抗调谐和用噪声源进行超噪比的校准，只需使矢量网络分析仪源端口输出连续波信号，利用内部不同的检波器分别测量被测件的信号功率与信号加噪声的功率，再基于校准的结果和测量得到的功率信息，即可计算出被测件的噪声系数。

噪声系数的定义
噪声系数表示信号通过某电路网络后信号噪声比恶化的程度，是表征网络内部噪声大小的物理量，通常被定义为网络的输入信噪比与输出信噪比的比值。

对于二端口网络，噪声系数为网络输入端的信噪比与网络输出端的信噪比的比值，即网络的噪声系数F 。

i O
O O i i GN N
N S N S F ==
//
式中:i S —二端口网络输入端信号功率; i N —二端口网络输入端噪声功率，当输入端为290K 标准温度时，i N =kToB=-174 dBm/Hz ; o S —二端口网络输出端信号功率; o N —二端口网络输出端噪声功率。

矢量网络分析仪测量噪声系数的原理
使用矢量网络分析仪测量被测件的噪声系数的测量连接图见图2
为了便于分析噪声系数的测量原理，可将图2所示的系统采用图3所示的系统模型进行模拟。

在图3的模型中，假设源发生器理想，除产生连续波信号外，仅产生理论噪声功率
,信号源的其他额外噪声可看作由一个虚拟的噪声系数为F,的放大器产生;而矢量网络分析仪中的信号源产生的连续波信号可通过自身的源功率校准进行补
偿，因此，可认为信号源虚拟放大器的增益。

如果在连接被测件时使用了外部衰减或
内部步进衰减器，可用功率增益和噪声系数表示，被测件的功率增益
可通过一个矢量网络分析仪测量获得。

与信号发生器类似，接收机的非理想的噪声特性也可
通过一个具备噪声系数的虚拟放大器来建模;其不理想的连续波信号特性可通过一个传统矢量网络分析仪自身的接收机校准进行补偿，因此，可认为接收机虚拟放大器的增益。

基于上述模型.可得到模型系统的噪声系数F为
其中，，可得：
根据系统级联的噪声系数公式可得图3模型系统的噪声系数F为
代入可得：
所以
式中为已知量，被测件增益可通过网络分析仪测量获得，系统噪声功率可通过网络分析仪测量获得，和可通过噪声的测量校准过程获得，从而最终获得被测件的噪声系数。

系统噪声功率的测量
与目前广泛使用的Y系数法测噪声系数时要使用噪声源的方法不同，在使用矢量网络分析仪测量时，可直接利用数字中频的优势测量连续波信号的功率，通过采用平均和均方根的计算方法，分别获得被测件的输出信号在一定带宽内的信号功率及信号加噪声的功率，噪声功率测量原理[[4-5〕如图4所示。

假定X是一列矢量网络分析仪采样测量的值，为复数，可计算其平均值和均方根
值。

式中M是采样数，通过设置测量时间确定。

通过增加测量时间，就可增加采样点数和窄带滤波器的带宽，减小功率测量的变化量，从而得到更稳定的功率值。

由于被测件输出的噪声功率在信号功率的均方根值和平均值中的表现不同，因此，可由平均检波器和均方根检波器值计算噪声功率。

功率的平均值仅代表连续波的功率，均方根的平方代表在测量带宽内总信号功率，包括连续波信号功率和噪声功率。

为便于详细推导，假设经过下变频、滤波输入接收机的信号表达式为,S为载波信号的幅度复数表达式，n为噪声信号幅度复数表达式，可得平方检波器的值为
差值为
当射频信号下变频至中频时，使用双边带变频器，射频频率为和的信号经过下变频后，都会落在中频点上，而噪声是宽谱的，会在两个边带中出现，当噪声信号经过变频后，两个边带的噪声都被输入了中频接收机。

由于网络分析仪的功率校准是在信号功率上进行的，而实际噪声功率在射频域只会在1个边带中出现，是中频或基带域测得的噪声功率的一半;因此，实际的系统噪声功率为两个平方律检波器的差值的一半。

式中，代表系统阻抗;系数2是上式去除网络分析仪的镜像响应.单边变频引入的噪声功率。

噪声系数的测量校准
与测量S参数一样，矢量网络分析仪在用于噪声系数测量时，需要进行有效的校准，校准过程除矢量网络分析仪本身的校准外，还包括源噪声的校准和接收机噪声的校准，从而
获得和。

在此仅对源噪声的校准、接收机噪声的校准方法和, 的获得进行阐述。

在这两项校准中，首先要进行接收机噪声校准，再进行源噪声的校准。

1)接收机噪声校准
接收机端口自身固有的噪声可通过在接收机端习接一只50欧匹配负载进行接收机校准，校准的模塑如图5所示。

通过测量接收机的绝对噪声，利习下式计算出接收机噪声系数。

图5中的系统噪声系数F即为。

2)源噪声的校准
将源输出端口直接接至接收机输入端口，中间不接被测件，如果中间使用了外部衰减器，则在计算时考虑衰减值，校准的模型如图6所示。

通过测量接收机的绝对噪声，结合接收机校准过程噪声系数,计算源噪声系数Fs。

、
图6所示的噪声系数F为：
图6所示系统的噪声系数按照级联网络噪声系数计算可得:
综上可得：
结束语
本文介绍的方法的测量原理实质是回归了噪声系数的定义，可理解为采用定义法测量噪声系数。

实际上，在使用矢量网络分析仪测量噪声系数时，无论是使用了噪声源的Y 系数法，还是没有使用噪声源的定义法，测量本质都是基于矢量网络仪中测量接收机对噪声功率的测量。

因此，采用传统的Y系数法和本文所介绍的定义法进行测量，测得的噪声系数的结果应该是一致的。

参考文献：
1、蔡新泉.高频微波噪声的计量测试.无线电计量测试丛书「Ml.北京:中国计量出版社，1998:97-153.
2、任守勤.微波噪声译文集「Ml.北京:科学出版社，1975 :36-l03.
3、闰润卿，李惠英.微波技术基础fM.北京:北京理工大学出版社，1998:17-84.
4、军用电子测量仪器应用指南「Ml.电子工业出版社，2001:107-150.。

合集下载

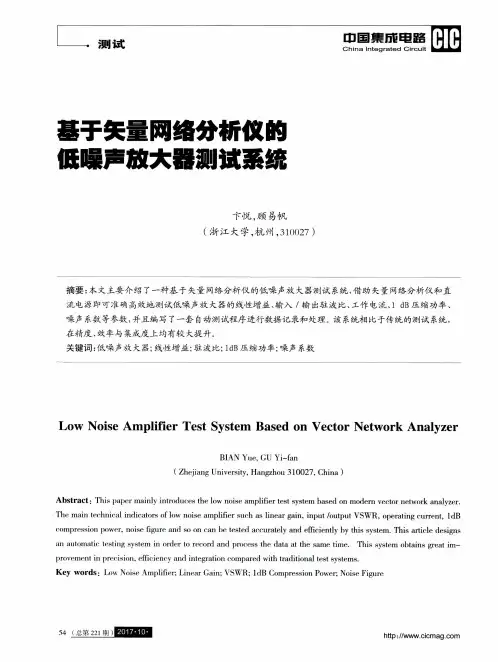

基于矢量网络分析仪的低噪声放大器测试系统

ａｌｌａｎｈ）ｌｎａ１ｉ￣ ‘ ｌｅｓｌｉｎｇｓｙｓｔｅｍｉｎＯＩｄｅｒｔｏｒｅｃｏｒｄａｎｄｐｒｏ（ｅｓｓｔｈｅｄａｔａａｆｔｈｅｓａｍｅｔｉｍｅ．Ｔｈｉｓｓｙｓｔｅｍｏｂｔａｉｎｓｇｒｅａｔｉｍ—
．
Ｔｈｅｍａｉｎｔｅ￣ ‘ ｈｎｉｃａＩｉｎｄｉｃａｔｏｒｓｏｆｌｏｗｎｏｉｓｅａｍｐｌｉｉｅｆｒｓｕｃｈａｓｌｉｎｅａｒｇａｉｎ，ｉｎｐｕｔ／ｏｕｔｐｕｔＶＳＷＲ，ｏｐｅｒａｔｉｎｇｃｕｒｒｅｎｔｌｄＢ
匝
Ｌ ■ ！ — ｊＣ ● 巾ｈｉｎ国ａＩｎ集ｔｅｇｒ成ａｔｅｄ电Ｃｉｒ路ｃｕｉｔ
１引言
低噪声放大器是一种噪声系数较低的放大器，
测闪试— 一
是接收机前端的关键部件，广泛应用于移动通信、雷
ｐｒｏｖｅｍｅｎｌｉｎｐｒｅ｛ｄｓｉｏｎ，ｅｆｉｃｉｅｎｃｙａｎｄｉｎｔｅｇｒａｔｉｏｎｃｏｍｐａｒｅｄｗｉｔｈｔｒａｄｉｔｉｏｎａｌｔｅｓｔｓｙｓｔｅｍｓ．
达、电子对抗等各个领域。低噪声放大器的性能测
试一般包括以下关键参数：线性增益… ．增益平坦度，

噪声系数测量手册1：噪声系数定义及测试方法

噪声系数测量手册Part 1. 噪声系数定义及测试方法安捷伦科技：顾宏亮一.噪声系数定义最常见的噪声系数定义是：输入信噪比/ 输出信噪比。

它是衡量设备本身噪声品质的重要参数,它反映的是信号经过系统后信噪比恶化的程度。

噪声系数是一个大于1的数，也就是说信号经过系统后信噪比是恶化了。

噪声系数是射频电路的关键指标之一，它决定了接收机的灵敏度，影响着模拟通信系统的信噪比和数字通信系统的误码率。

无线通信和卫星通信的快速发展对器件、子系统和系统的噪声性能要求越来越高。

输入信噪比SNR input=P i/N i输出信噪比SNR output=P o/N o噪声系数F =SNR input/SNR output通常用dB来表示NF= 10Log(F)假设放大器是理想的线性网络，内部不产生任何噪声。

那么对于该放大器来说,输出的功率Po以及输出的噪声No 分别等于Pi * Gain以及Ni*Gain。

这样噪声系数=(Pi/Ni)/(Po/No)=1。

但是现实中，任何放大器的噪声功率输出不仅仅有输入端噪声的放大输出，还有内部自身的噪声(Na)输出，下图为线性双端口网络的图示。

双端口网络噪声系数分析框图Vs: 信号源电动势Rs: 信号源内阻Ri: 双端口网络输入阻抗R L: 负载阻抗Ni: 输入噪声功率Pi: 输入信号功率No: 输出噪声功率Po: 输出信号功率Vn: 该信号源内阻Rs的等效噪声电压Ro: 双端口网络输出阻抗输出噪声功率: N o = N i * Gain + N a ; P o=P i * Gain噪声系数= (P i * N o)/(N i* P o) = (N i * Gain + N a) /(N i * Gain)= 1 + Na/(N i * Gain) > 1根据IEEE的噪声系数定义:The noise factor, at a specified input frequency, is defined as the ratio of (1) the total noise power per unit bandwidth available at the output port when noise temperature of the input termination is standard (290 K) to (2) that portion of (1) engendered at the input frequency by the input termination.”a.输入噪声被定义成负载在温度为290K下产生的噪声。

基于矢量网络分析仪功率测量的噪声系数测量方法

名称: 电磁测量技术结课论文院系：自动化系班级：测控1201学号：201202030129姓名：张琨日期：2015年6月3日基于矢量网络分析仪功率测量的噪声系数测量方法摘要:现有基于矢量网络分析仪进行噪声系数测量的方法必须依赖标准的噪声源，即Y 系数测量法。

引言噪声系数测量是微波射频专业的一种基本测量，目前，一些矢量网络分析仪通过在内部或外部配备标准噪声源，就能利用Y 系数法进行噪声系数测量。

噪声系数的定义噪声系数表示信号通过某电路网络后信号噪声比恶化的程度，是表征网络内部噪声大小的物理量，通常被定义为网络的输入信噪比与输出信噪比的比值。

对于二端口网络，噪声系数为网络输入端的信噪比与网络输出端的信噪比的比值，即网络的噪声系数F 。

i OO O i i GN NN S N S F ==//式中:i S —二端口网络输入端信号功率; i N —二端口网络输入端噪声功率，当输入端为290K 标准温度时，i N =kToB=-174 dBm/Hz ; o S —二端口网络输出端信号功率; o N —二端口网络输出端噪声功率。

矢量网络分析仪测量噪声系数的原理使用矢量网络分析仪测量被测件的噪声系数的测量连接图见图2为了便于分析噪声系数的测量原理，可将图2所示的系统采用图3所示的系统模型进行模拟。

低噪声放大器LNA噪声系数测试技术研究

低噪声放大器LNA噪声系数测试技术研究低噪声放大器（Low-Noise Amplifier，LNA）是一种用于增加输入信号的幅度而几乎不引入额外噪声的放大器。

在无线通信系统中，LNA被广泛使用于接收信号链路中，扮演着信号前端放大器的角色。

因此，准确评估LNA的噪声性能至关重要。

本文将介绍LNA噪声系数测试技术的研究。

首先，我们需要了解噪声系数（Noise Figure，NF）的概念。

噪声系数是评估放大器如何将噪声引入到输出信号中的指标。

它衡量了LNA引入的噪声相对于输入信号的强度。

NF的单位是dB，值越小表示LNA引入的噪声越少。

为了测试LNA的噪声系数，我们需要使用两种基本方法：热噪声法和恒压降噪声法。

热噪声法是通过将LNA输入端短路，并测量输出端的噪声功率来评估噪声系数。

此时，LNA输入端相当于接收到一个噪声功率等于室温KTB的等效噪声电源。

K是玻尔兹曼常数，T是温度，B是系统带宽。

通过测量输出端的噪声功率和输入端的噪声电源功率，可以计算出噪声系数的值。

恒压降噪声法是通过在待测LNA输入端接入一个可变噪声源，并逐渐将其噪声功率降低到一个非常小的水平，同时测量输出端的噪声功率。

通过测量不同噪声功率下的输出噪声功率以及输入噪声功率的比值，可以得到噪声系数。

除了上述两种基本方法，还有一些扩展技术可以提高噪声系数测试的准确性，例如冷电流抵消技术、矩阵法、外差法等。

这些技术可以在一定程度上消除测试中的系统误差，提高测试结果的可靠性。

为了实现LNA噪声系数的精确测试，还需要注意以下几点：首先，要选择合适的测试仪器。

噪声系数测试仪器应具备宽频带、低噪声、高灵敏度等特点。

矢量网络分析仪（Vector Network Analyzer，VNA）通常被广泛应用于LNA的噪声系数测试。

其次，要定制合适的测试夹具。

测试夹具应该具备低插入损耗、高隔离度和低噪声等特点，以保证测试结果的准确性。

最后，要注意测试环境的控制。

基于矢量网络分析仪功率测量的噪声系数测量方法

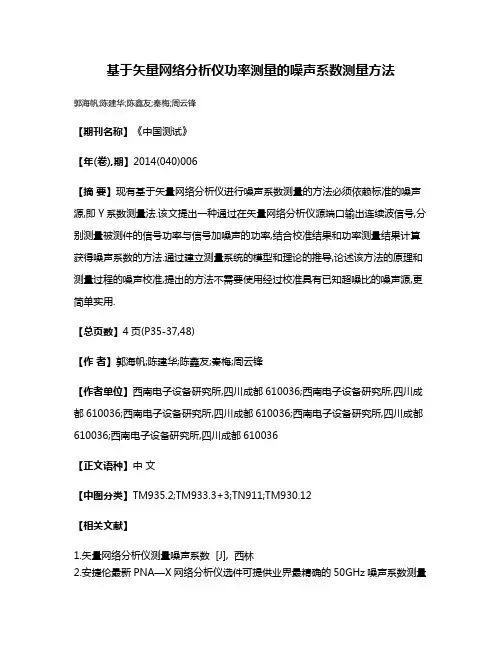

基于矢量网络分析仪功率测量的噪声系数测量方法郭海帆;陈建华;陈鑫友;秦梅;周云锋【期刊名称】《中国测试》【年(卷),期】2014(040)006【摘要】现有基于矢量网络分析仪进行噪声系数测量的方法必须依赖标准的噪声源,即Y系数测量法.该文提出一种通过在矢量网络分析仪源端口输出连续波信号,分别测量被测件的信号功率与信号加噪声的功率,结合校准结果和功率测量结果计算获得噪声系数的方法.通过建立测量系统的模型和理论的推导,论述该方法的原理和测量过程的噪声校准,提出的方法不需要使用经过校准具有已知超噪比的噪声源,更简单实用.【总页数】4页(P35-37,48)【作者】郭海帆;陈建华;陈鑫友;秦梅;周云锋【作者单位】西南电子设备研究所,四川成都610036;西南电子设备研究所,四川成都610036;西南电子设备研究所,四川成都610036;西南电子设备研究所,四川成都610036;西南电子设备研究所,四川成都610036【正文语种】中文【中图分类】TM935.2;TM933.3+3;TN911;TM930.12【相关文献】1.矢量网络分析仪测量噪声系数 [J], 西林2.安捷伦最新PNA—X网络分析仪选件可提供业界最精确的50GHz噪声系数测量[J],3.安捷伦网络分析仪的新测量功能可改变确定混频器特性的方式——新型矢量网络分析仪将PNA系列的性能延伸到67GHz,扩展了Agilent ECal系统的频率范围[J],4.安捷伦高性能噪声系数测量技术的应用范围扩展至50 GHZ适用于PNA-X网络分析仪的独特信号源调谐方法可提供业界领先的精度 [J],5.基于矢量网络分析仪的表贴式放大器噪声系数测试 [J], 宋翔;赵颖因版权原因，仅展示原文概要，查看原文内容请购买。
