金属结构的连接
§3.4焊接接头的静强度计算
情形2：
危险点：A，B.
A：σhA=N/Af+M/WfA≤〔σh〕
B： hzs
N Af
M W fB
2
2
Q A'f
2
h
hzs hB 2 h
h
Q A'f
h
§3.4焊接接头的静强度计算
二、贴角焊缝的静强度计算 1.贴角焊缝的应力分布规律及破坏形式
2）埋弧自动焊——焊丝+焊剂 Q235——H08、H08A、H08Mn+高硅型焊剂； Q345——H08MnA、H10Mnq+低锰型或无锰型焊剂;
3）气体保护焊——焊丝+气体（CO2、氩气） 二，螺栓连接 ① 普通螺栓 — Q235-A,Q235-B,35； ② 高强度螺栓— 螺栓：d≤24mm.45,40B,20MnTiB
2. 焊接材料 1）手工焊——焊条按照等强度选取。 焊Q235，常用E43XX焊条，如E4303、E4315、E4316 焊Q345，常用E50XX焊条，如E5003、E5015、E5016 焊Q235与Q345的混合连接，E43XX（一般）、E50XX（贴脚焊、 受力较大的部位）
§3.2连接的材料
§3.4焊接接头的静强度计算
2.承受剪力的对接焊缝（纯剪） τ=Q/Af=Q/lf·δ≤〔τh〕 式中：lf、δ同前，〔τh〕查表23，或教材表51。
§3.4焊接接头的静强度计算
3.N、Q、M共同作用下的对接焊缝 情形1：
危险点：A、B. A：σh=N/Af+M/Wf ≤〔σh〕 B: τh=QSf/If·δ≤〔τh〕
d＞24mm.20MnTiB,35VB 螺母：45，15MnVB 垫圈：45 (平垫圈)
§3.2连接的材料
螺栓连接的力学性能等级 3.5S~12.9S10个等级，“.”前的数值是抗拉强度的 1/100，“.”后的数值是屈强比的10倍。
所有的力学性能等级都含有相应的材质和热处理工艺， 根据性能等级可以直接查出螺栓连接计算所需要的单 栓承载能力。所以螺栓的标注以后以性能等级作为材 料的标注。 依据螺母的厚度，螺母的强度等级与螺栓的性能等级 有固定的搭配关系（4H~12H） 0.8D的厚度时，8H——8.8S；9H——8.8（>16mm) 9.8S（<16mm)
6
2
2
§3.4焊接接头的静强度计算
3）承受M的搭接接头
计算假设：
（1）构件为绝对刚性，
焊缝为弹性；
（2）在M作用下，构件
焊缝计算截面型心作相对
转动。
由上面假设有：在任意一点处，τi大小于其到O的距离成正比，方 向垂直于连线
当点距O为单位长度r=1时，焊缝计算应力为：τ1
当点距O为单位长度r=i时，焊缝计算应力为：τi
受静载：每条侧缝取lf≤60hf 受动载：每条侧缝取lf≤40hf （超出部分不考虑）
§3.4焊接接头的静强度计算
2）受弯矩M的T字接头
危险点：A
Hale Waihona Puke M W fxh Ifx——对轴x求惯性矩， 称为轴惯性矩法。 Wfx
I fx yA
2
f
l
3 f
12
lf
2
0.7h
f
l
3 f
12
lf
2
0.7h
f
l
2 f
§3.3焊接接头的形式与焊缝型式
对接接头： 搭接接头： T字接头： 角接头：
§3.4焊接接头的静强度计算
一，对接焊缝的静强度计算 1.承受轴力的对接焊缝：
σh=N/Af=N/lf·δ≤〔σh〕 式中：lf—焊缝计算长度：
有引弧板时 lf=b 无引弧板时 lf=b-5×2mm 〔σh〕—焊缝许用应力，查表23（P36）
构件截面，动载作用下易松动；高强度螺栓除具有普通螺栓优点以外， 还具有传力均匀，应力集中小，疲劳强度高等优点，但螺栓制造和连 接表面要求较高。 3. 铆 接：承动载能力强，低温下工作较可靠，但不能拆。
§3.2连接的材料
一、焊接 焊接的材料与焊接的方法有关，焊接的方法达35种之多，常用的
1. 焊接方法 1）气焊、氧炔焊——焊接薄板、切割金属。 2）电弧焊 手工电弧焊——设备简单、操作灵活，生产效率低，质量受人为因 素波动较大。 埋弧自动焊——生产率高、易于实现自动化。 气体保护焊——焊接质量高。 3）电渣焊——焊接厚钢板。
第三章金属结构的连接
结构 金属结构是由型材、锻件、铸件采用一定的
连接方式组成的能够承受载荷的工程结构。 当前，起重机中常见的连接是焊接、栓接和 铰接。 本章学习的重点 1）学会选择合理的连接方式 2）掌握承载能力的计算方法
§3.1连接的方式及其特点
一，方法
1. 焊 接：（广泛应用） 2. 螺栓连接：（用于常装拆的结构）分为：普通螺栓和高强度螺
τN=N/Af=N/(∑lf·δf)≤〔τh〕 δf——焊缝计算厚度； δf=0.7hf ∑lf—焊缝计算长度之和； ∑lf—连接一边焊缝的计算长度之和，按下面规则取值。
焊缝计算长度的规定： （1）各条侧缝或端缝的最小计算长度取为8 hf且不小 于40mm（由构造保证）. （2）侧焊缝的最大计算长度
1）侧焊缝 （1）应力分布规律：
不均匀，两头大中间小 （2）破坏形式： 剪切破坏，破坏面为 最小剪切面 （45o工作面）
§3.4焊接接头的静强度计算
2）端焊缝
（1）应力分布规律：复杂，应力集中在根部（A点）； （2）破坏形式：多样。
§3.4焊接接头的静强度计算
3） 围焊缝（三面围焊）：塑性低于侧焊，静强度和侧焊 相当，疲劳强度高于侧焊。 由于贴角焊缝差别较大，受力复杂精确计算十分困难， 多数国家采用以实验结果为主要依据的计算方法。
栓 3. 铆钉连接：（国外仅用于特重型桥吊主梁） 4. 胶合连接：（国内未采用） 5. 销轴连接：（用于两构件间的连接）
二，特点 1. 焊 接：制造简便，省工省料，不削弱构件截面易于自动化操作；但
易产生残余应力和变形、焊接缺陷，质量不易检查。 2. 螺栓连接：易装拆，质量易检查，塑性、韧性好，但费工费料，削弱
2，贴角焊缝的计算假定： 除忽略焊接残余应力及焊缝的增高影响外，做如下几 点假定： 1）不分侧缝和端缝 2）以焊接的最小截面—45o斜面作为计算截面 3）不论连接受拉、压、剪、弯、把计算应力均视为 剪应力。
§3.4焊接接头的静强度计算
3，贴角焊缝的静强度计算 1）连接受轴向力的搭接接头 例1.
§3.4焊接接头的静强度计算
钢结构的连接焊缝
3.2 焊接方法和焊缝连接形式
3．2．2 焊缝连接形式及焊缝形式 3．2．2．2 焊缝形式
焊缝形式：主要有对接焊缝和角焊缝（连续角焊缝和间断续角
焊缝）。
对接焊缝：分为正对接焊缝[图3.5(a)]和斜对接焊缝[图3.5(b)]。
角焊缝：可分为正面角焊缝、侧面角焊缝和斜焊缝[图3.5(c)] 。
3.2 焊接方法和焊缝连接形式
3．2．1 钢结构常用焊接方法 3．2．1．3 气体保护焊
气体保护焊：利用二氧化碳气体或其他惰性气体
作为保护介质的一种电弧熔焊方法。它直接依靠保护 气体在电弧周围造成局部的保护区，以防止有害气体 的侵入并保证了焊接过程中的稳定性。
特点：气体保护焊的焊缝熔化区没有熔渣，焊工能
3.4(a)所示为采用对接焊缝的对接连接，由于相互连接的两构件在 同一平面内，因而传力均匀平缓，没有明显的应力集中，且用料经济， 但是焊件边缘需要加工，被连接两板的间隙和坡口尺寸有严格的要求。
3.2 焊接方法和焊缝连接形式
3．2．2 焊缝连接形式及焊缝形式 3．2．2．1 焊缝连接形式
角焊缝的对接连接：图3.4(b)所示为用双层盖板和角焊缝
3.2.4 焊缝代号（参考p195~197《焊缝符号表示方法》GB324-88)
《建筑结构制图标准》规定：焊 缝代号由引出线、图形符号和辅 助符号三部分组成。引出线由横 线和带箭头的斜线组成。箭头指 到图形上的相应焊缝处，横线的 上面和下面用来标注图形符号和 焊缝尺寸。
3.2 焊接方法和焊缝连接形式
倾斜角焊缝受力状态:
而斜焊缝的受力性能和强度值介于正面角焊缝和侧面 角焊缝之间。
3．3 角焊缝的构造与计算
钢结构的三种连接方式

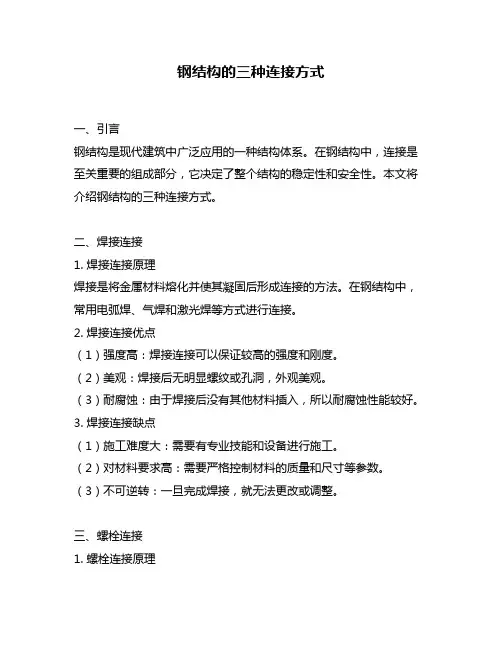

钢结构的三种连接方式一、引言钢结构是现代建筑中广泛应用的一种结构体系。
在钢结构中，连接是至关重要的组成部分，它决定了整个结构的稳定性和安全性。
本文将介绍钢结构的三种连接方式。
二、焊接连接1. 焊接连接原理焊接是将金属材料熔化并使其凝固后形成连接的方法。
在钢结构中，常用电弧焊、气焊和激光焊等方式进行连接。
2. 焊接连接优点（1）强度高：焊接连接可以保证较高的强度和刚度。
（2）美观：焊接后无明显螺纹或孔洞，外观美观。
（3）耐腐蚀：由于焊接后没有其他材料插入，所以耐腐蚀性能较好。
3. 焊接连接缺点（1）施工难度大：需要有专业技能和设备进行施工。
（2）对材料要求高：需要严格控制材料的质量和尺寸等参数。
（3）不可逆转：一旦完成焊接，就无法更改或调整。
三、螺栓连接1. 螺栓连接原理螺栓连接是通过将两个或多个钢构件用螺栓连接起来的方法。
通常使用高强度螺栓进行连接。
2. 螺栓连接优点（1）方便拆卸：由于螺栓连接可以拆卸，所以在维护和更换部件时非常方便。
（2）适用范围广：适用于各种形状和尺寸的构件。
（3）施工简单：不需要专业技能和设备，施工简单。
3. 螺栓连接缺点（1）强度低：与焊接相比，螺栓连接的强度较低。
（2）易松动：在长期使用过程中容易松动，需要定期检查和维护。
四、铆接连接1. 铆接连接原理铆接是通过将钢构件用铆钉固定在一起的方法。
铆钉通常由铝合金或不锈钢制成。
2. 铆接连接优点（1）适用范围广：适用于各种形状和尺寸的构件。
（2）强度高：与螺栓相比，铆接的强度更高。
（3）施工简单：不需要专业技能和设备，施工简单。
3. 铆接连接缺点（1）不可拆卸：铆接连接后无法拆卸，需要重新加工或更换部件时比较困难。
（2）易产生裂纹：在铆接过程中容易产生裂纹，需要严格控制材料的质量和尺寸等参数。
五、结论钢结构的连接方式有焊接连接、螺栓连接和铆接连接三种。
每种连接方式都有其优缺点，应根据具体情况选择合适的方式进行连接。
在施工过程中，应严格控制材料的质量和尺寸等参数，确保连接的安全性和稳定性。
金属件的连接方式
金属件的连接方式全文共四篇示例，供读者参考第一篇示例：金属件在工程设计中扮演着非常重要的角色，而金属件的连接方式则直接影响着整个结构的稳定性和耐久性。
金属件的连接方式种类繁多，下面我们就一起来了解一下常见的金属件连接方式。
铆接是一种常见的金属件连接方式，它通过在被连接的金属件上钻孔，然后通过铆钉将两个金属件固定在一起。
铆接具有连接牢固、耐腐蚀等优点，适用于需要承受大拉伸力的结构。
除了以上几种常见的金属件连接方式外，还有很多其他的连接方式，比如焊接螺母连接、插销连接、焊条连接等。
每种连接方式都有其独特的优点和适用范围，具体选择何种连接方式应根据具体的工程要求来确定。
金属件的连接方式对于整个结构的稳定性和耐久性至关重要，正确选择合适的连接方式可以确保结构的安全可靠。
在工程设计中，我们应该根据结构的具体要求和使用环境来选择合适的金属件连接方式，从而确保结构的长期稳定运行。
【这篇文章共有378字】接下来我们来看一些关于金属件连接方式的案例分析，以便更好地理解各种连接方式的应用。
案例一：某建筑结构中需要连接多个金属梁，以承受建筑的重量。
在这种情况下，我们可以选择铆接连接方式，因为铆接连接具有连接牢固、耐腐蚀等优点，在承受大拉伸力的情况下效果更好。
通过以上的案例分析，我们可以更好地了解各种金属件连接方式的应用场景和优缺点，为我们在工程设计中选择合适的连接方式提供了借鉴。
【这篇文章共有356字】第二篇示例：金属件的连接方式是制造行业中非常重要的一环，它直接影响到产品的质量、稳定性和使用寿命。
金属件的连接方式有很多种，每种方式都有其特点和适用范围。
本文将对金属件的连接方式进行详细介绍，希望对读者有所帮助。
一、焊接焊接是金属件连接中最常见的一种方式，它通过加热金属件使其熔化，然后冷却固化形成连接。
焊接具有连接牢固、接头强度高的特点，适用于各种金属材料，但也有一些缺点，如焊接过程中可能产生变形和残余应力等问题。
常见的焊接方式包括电弧焊、气体保护焊、激光焊等。
金属反射绝热结构的部件可采用的连接方式
金属反射绝热结构的部件可采用的连接方式金属反射绝热结构的部件可采用的连接方式主要有以下几种：
1.焊接连接：将两个金属部件通过加热使其部分熔化，然后冷却时形成的连接方式。
在金属反射绝热结构中，通常采用电弧焊接、气体保护焊接或激光焊接等方法。
这种连接方式的优点是连接强度高、连接牢固，具有良好的密封性能和接触性能，适用于承受较大载荷的连接部件。
2.粘接：通过化学粘合剂将两个金属部件连接起来。
这种方法适用于不同金属材料之间的连接，尤其是不适宜焊接的金属材料。
3.咬接：这是一种机械连接方式，通过在两个金属部件的边缘施加压力来实现连接。
这种连接方式具有较高的强度和密封性能，但需要特殊的设备和工具进行操作。
4.压接：通过施加压力将两个金属部件连接在一起。
这种连接方式适用于不同金属材料之间的连接，尤其是不适宜焊接的金属材料。
以上是金属反射绝热结构的部件可采用的几种连接方式，具体选择哪种方式需要根据实际情况进行判断和决策。
金属结构的连接
A、B级精制螺栓是由毛坯在车床上经过切削加工精制而 成。表面光滑，尺寸准确，螺杆直径与螺栓孔径相同，但螺杆 直径仅允许负公差，螺栓孔直径仅允许正公差，对成孔质量要 求高。由于有较高的精度，因而受剪性能好。 2、普通螺栓连接 普通螺栓连接的连接件包括螺栓杆、螺母和垫圈。普通螺 栓用普通碳素结构钢或低合金结构钢制成；分粗制螺栓和精制 螺栓两种。普通螺栓连接按受力情况可分为抗剪连接和抗拉连 接，也有同时抗剪和抗拉的。抗剪连接又有单面受剪和双面受 剪以及多面受剪等不同情况。
图3.35普通螺栓抗剪连接通
图3.36 普通螺栓抗拉连接
三、高强度螺栓连接 高强度螺栓连接件亦由螺栓杆、螺母和垫圈组成。由强 度较高的钢（如20锰钛硼、40硼、45号钢）经过热处理制成。 高强度螺栓连接用特殊扳手拧紧高强度螺栓，对其施加规定 的预拉力。高强度螺栓抗剪连接按其传力方式分为摩擦型和 • 剪压型（或称承压型）两类。 高强度螺栓、螺母和垫圈材料应符合GB/T 1231-2006 《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条 件》或GB/T 3633-1995《钢结构用扭剪型高强度螺栓连接副 技术条件》的规定。
角焊缝的构造 1、角焊缝的形式和强度 角焊缝（fillet welds）是最常用的焊缝。角焊缝按其与作用力的关系 可分为：焊缝长度方向与作用力垂直的正面角焊缝；焊缝长度方向与作用 力平行的侧面角焊缝以及斜焊缝。 2、角焊缝的构造要求 《GB3811—2008起重机设计规范》5.9.2角焊缝中的要求有如下几点： 焊脚尺寸，焊缝形状，焊缝的计算长度。 （1)焊脚尺寸 为避免烧穿较薄的焊件，减少焊接应力和焊接变形，角焊缝的焊脚 尺寸不宜太大；同时不宜太小，以保证焊缝的最小承载能力，并防止焊缝 因冷却过快而产生裂纹。
螺栓的代号用字母M与公称直径的毫米数表示，如M16、 M18等，常用的螺栓是M16，M20和M24。 C级螺栓由未经加工的圆钢压制而成。由于螺栓表面粗 糙，一般采用在单个零件上一次冲成或不用钻模钻成的孔（Ⅱ 类孔）。螺栓孔的直径比螺栓杆的直径大1.5～3mm。对于采用 C级螺栓的连接，由于螺杆与栓孔之间有较大的间隙，受剪力 作用时，将会产生较大的剪切滑移，连接的变形大。但安装方 便，且能有效地传递拉力，故一般可用于沿螺栓杆轴受拉的连 接中，以及次要结构的抗剪连接或安装时的临时固定。
框架焊接工艺
框架焊接工艺框架焊接是一种常见的金属结构连接方法，用于制造建筑、机械设备、车辆等各种工程和产品。
框架焊接工艺的选择和实施对于保证焊接质量和连接强度至关重要。
一、框架焊接概述框架焊接是指通过焊接方法将金属构件连接在一起，形成一个稳定的框架结构。
框架焊接通常使用电弧焊接作为主要的焊接方法，包括手工电弧焊、埋弧焊、气保焊等。
框架焊接的目标是实现结构的稳定性、强度和耐久性。
二、常用的框架焊接工艺1. 手工电弧焊接手工电弧焊接是最基本、最常用的框架焊接工艺之一。
它通过将焊条的电弧和金属工件接触点产生高温，使两个金属工件熔化并结合在一起。
手工电弧焊接具有灵活性高、适用于各种工件和位置的优点，但需要操作人员具备一定的焊接技能和经验。
2. 埋弧焊接埋弧焊接是一种半自动或全自动的焊接工艺，通常用于大型框架结构的焊接。
它使用大功率电弧焊机和焊丝作为电极，在焊接过程中自动供给焊丝和保护气体。
埋弧焊接具有高效率、焊缝质量好、适用于大规模生产等优点，但需要专门的设备和操作技术。
3. 气保焊接气保焊接是一种保护气体焊接工艺，常用于焊接不锈钢、铝合金等材料。
在气保焊接中，焊丝作为电极，通过电弧产生高温，同时在焊接区域提供保护气体，以防止氧化和污染。
气保焊接具有焊缝质量高、适用于高要求的焊接工作、焊接速度快等优点，但需要使用特殊的气体和设备。
4. 激光焊接激光焊接是一种高能量密度焊接工艺，利用激光束对金属进行熔化和连接。
激光焊接具有焊接速度快、热影响区小、焊缝质量高等优点，适用于高精度、高要求的框架焊接。
然而，激光设备成本高，操作技术要求高，适用范围有限。
三、框架焊接工艺的特点和应用1. 特点（1）适用范围广：框架焊接适用于各种金属材料和结构形式的连接，具有广泛的应用领域。
（2）连接强度高：框架焊接可以实现金属构件的牢固连接，具有较高的连接强度和稳定性。
（3）工艺灵活性：框架焊接可以根据具体需求选择不同的焊接工艺，适应不同的材料和结构要求，具有一定的工艺灵活性。
金属结构的连接汇总
建筑工程机械金属结构最常用的焊接方法主要是电弧 焊。 我国目前常用的电弧焊方法有：手工电弧焊、CO2气 体保护焊和埋弧焊。
焊接材料
1. 手工电弧焊
手工电弧焊焊条应与焊接的金属强度相适应，即等强原则。
Q235钢——E43型系列焊条
Q345钢——E50型系列焊条 Q390钢——E55型系列焊条 注: E表示焊条；43表示焊缝抗拉强度最小值为43kgf/mm2
y
h0
h
x
t
b
面积矩和形心坐标之间的关系：
y
Sx yA S y xA
工焊件串联成整体主要 承担载荷的作用。焊缝一旦断裂，钢结构就立即受到 严重破坏。 联系焊缝(又称非承载焊缝) ：焊缝与两个或两个以上 的焊件并联成整体(即连接作用)，焊缝不直接承担载荷，
工作中受力很小，焊缝一旦断裂，结构不会立即失效。
焊缝符号标注
2. 螺栓连接
优点：装配便利、迅速，可用于结构安装连接 或可拆卸式结构中。 缺点：是构件截面削弱，易松动。 分类：分为普通螺栓和高强度螺栓连接两种 普通螺栓又分粗制螺栓和精制螺栓。
3. 铆钉连接
优点：塑性和韧性较好，便于质量检查，故经常用于
承受动力载荷的结构中。 缺点：制造费工、用料多，钉孔削弱构件截面，因此 目前在机械制造中已逐步由焊接所取代。
4.销轴连接
能满足两个构件之间的相对运动的需要，或便于结构 件的现场安装。如起重机臂架根部的连接以及拉杆或
撑杆的连接等。
§4-2 焊缝连接
一、焊接接头的型式和焊缝种类
1. 焊接接头的型式主要有四种：对接、搭接、T型接和 角接。
金属件的连接方式
金属件的连接方式全文共四篇示例，供读者参考第一篇示例：金属件的连接方式是金属加工领域中非常重要的一环，不同的金属件需要根据具体的需求和用途选择合适的连接方式。
金属件的连接方式可以分为永久连接和可拆卸连接两大类。
永久连接通常是指连接件之间不能轻易分离，需要通过焊接、铆接、胀销等方式完成连接；可拆卸连接则是指连接件之间在需要时可以方便地拆卸，如螺栓连接、法兰连接等。
一、永久连接方式1. 焊接焊接是一种常见的永久连接方式，通常用于连接金属件的表面。
焊接可以分为气焊、电弧焊、激光焊等多种方式，其中电弧焊是应用广泛的一种方式。
焊接的优点是连接牢固，连接强度高，但也有局限性，如对金属件的要求较高、焊接过程中对环境和人体有危害等。
2. 铆接铆接是一种通过拉铆钉或铆螺钉将两个金属件牢固连接在一起的方式。
铆接的优点是施工简单、效率高、连接强度可靠，适用于一些对连接强度和密封性有要求的场合。
铆接常用于飞机、汽车等领域。
3. 胀销连接二、可拆卸连接方式螺栓连接是一种通过将螺母螺栓固定在金属件上实现金属件之间连接的方式。
螺栓连接的优点是拆卸方便，适用于需要经常拆卸和组装的场合，如机械设备、构件连接等。
螺栓连接通常通过螺纹连接实现，连接牢固、易维护，被广泛应用于机械工程领域。
管接头连接是一种通过管接头将两个金属管连接在一起的方式。
管接头连接的优点是连接方便、密封性好，适用于一些对密封性和流体运输要求高的场合，如石油化工、管道输送等。
管接头连接通常通过螺纹、套筒、卡箍等方式实现连接。
无论是永久连接还是可拆卸连接，选择合适的连接方式对金属件的使用寿命、安全性和可靠性有着重要的影响。
在选择连接方式时，需要根据金属件的具体需求和使用环境来进行评估和选择，以确保连接的牢固性和可靠性。
金属件的连接方式是金属加工领域中的一项重要技术，研究和应用合适的连接方式能够提高金属件的生产效率和产品质量，推动金属加工技术的持续发展。
第二篇示例：金属件的连接方式是指在金属件之间进行连接的方法和技术。
钢结构的连接方法及优缺点
钢结构的连接方法及优缺点一、引言钢结构作为一种新型建筑结构，已经越来越受到人们的关注。
在钢结构中，连接是一个非常重要的环节，直接影响到整个结构的稳定性和安全性。
因此，本文将从连接方法入手，详细介绍钢结构的连接方法及其优缺点。
二、焊接连接1. 概述焊接是钢结构中最常用的连接方法之一。
它通过熔化两个金属表面并使其相互融合来实现连接。
2. 优点（1）焊接强度高，可以满足大部分工程需要；（2）焊接后连接处无需加固件，可减少材料消耗；（3）焊接后外观整洁美观。
3. 缺点（1）焊接需要专业技能和设备，成本较高；（2）焊接时需要保证金属表面干净，并且对于不同种类金属的焊接需要不同种类的电极等设备；（3）对于大型钢结构来说，焊接时间较长。
三、螺栓连接1. 概述螺栓是一种常见的机械紧固件，在钢结构中也被广泛应用。
它通过将两个被连接的部件夹紧来实现连接。
2. 优点（1）螺栓连接可以在不影响结构强度的情况下进行拆卸和更换；（2）螺栓连接可以适应不同的连接角度和距离；（3）螺栓连接不需要特殊技能和设备。
3. 缺点（1）螺栓连接需要使用大量螺栓，增加了材料消耗成本；（2）螺栓连接需要预先钻孔，因此对于复杂形状的结构，安装难度较大。
四、铆接连接1. 概述铆接是一种机械紧固方法，通过将铆钉嵌入被连接部件中来实现紧固。
2. 优点（1）铆接强度高，可以满足大部分工程需要；（2）铆接后外观整洁美观；（3）铆接不会产生热变形等问题。
3. 缺点（1）铆接需要专业技能和设备，成本较高；（2）对于大型钢结构来说，安装时间较长。
五、锚固连接1. 概述锚固是一种通过将钢筋或锚板嵌入混凝土中，来将钢结构与混凝土紧密连接的方法。
2. 优点（1）锚固连接可以满足大部分工程需要；（2）锚固连接可以适应不同形状和大小的结构；（3）锚固连接可以提高结构的稳定性和安全性。
3. 缺点（1）锚固需要预先在混凝土中进行孔洞处理，增加了施工难度和成本；（2）锚固需要专业技能和设备。
钢结构的连接与支撑技术
钢结构的连接与支撑技术钢结构在建筑领域中广泛应用，其连接与支撑技术是确保结构强度和稳定性的关键。
本文将探讨钢结构的连接与支撑技术，包括常见的连接方式以及支撑系统的设计与选择。
1.连接技术钢结构的连接是指通过不同的方式将结构中的各个部件连接在一起，以形成一个整体。
常见的连接技术包括焊接、螺栓连接和钢槽连接。
1.1 焊接连接焊接是将两个或多个金属部件通过加热至熔化状态，并加入填充金属形成连续界面的方法。
它具有连接强度高、结构刚度好的优点，适用于较大应力和振动环境下的连接。
常见的焊接连接方式包括角焊缝、对接焊缝和搭接焊缝。
1.2 螺栓连接螺栓连接是通过将螺纹螺钉穿过连接零件的孔，在零件两侧加紧螺帽以实现紧固的连接方式。
螺栓连接具有可拆卸性、连接灵活、适用于较大变形和异形连接等优点。
常见的螺栓连接方式包括剪切连接、挤压连接和张拉连接。
1.3 钢槽连接钢槽连接是通过将预制的钢槽装配在连接零件上，并通过紧固件将其固定的连接方式。
它具有施工便利、加工简单的优点，适用于临时性的或不需要经常拆卸的连接。
常见的钢槽连接方式包括卡槽连接、螺栓钢槽连接和焊接钢槽连接。
2.支撑技术支撑技术是指通过合理的设计和选择支撑系统，以确保钢结构的稳定性和安全性。
合适的支撑系统可以有效地分担结构的荷载和力矩，并防止结构的不稳定性。
2.1 桁架支撑桁架支撑是最常见的支撑系统之一，其由多个桁架组成。
桁架由轴杆和连接件构成，具有高强度、刚度大和重量轻的特点。
桁架支撑适用于大跨度的结构，并可根据实际需要进行灵活配置。
2.2 斜杆支撑斜杆支撑是通过斜向拉紧杆件，以稳定结构的支撑系统。
它适用于较小跨度的结构，具有施工方便和经济实用的特点。
2.3 压杆支撑压杆支撑是通过压杆将结构的上部和下部连接在一起，以防止结构侧向位移的支撑系统。
它适用于较高的结构，并可以提供额外的稳定性和刚性。
2.4 悬挂支撑悬挂支撑是通过将结构上悬挂在另一结构上，以提供额外的支撑系统。
