风力发电能量转换的一般过程讲解
风力发电机的工作原理
风力发电机的工作原理风力发电机是一种利用风能进行发电的装置，其工作原理主要可以分为风能转化和电能转化两个过程。
下面我将详细介绍风力发电机的工作原理，以及其中涉及的一些关键技术和装置。
一、风能转化过程风力发电机首先需要将自然界中的风能转化为机械能，这一过程需要通过如风轮、转轴和变速机构等装置完成。
1. 风轮：风轮是风力发电机中最关键的部件之一，它的作用是将空气中的风能转化为旋转动能。
风轮通常由数片叶片组成，叶片的形状和数量会直接影响到风轮的转速和效率。
一般来说，叶片越大、旋转速度越快，风能转化效率就越高。
此外，风轮上还配备了定位装置，可以根据风的方向调整叶片的角度，以便尽可能地捕捉到更多的风能。
2. 转轴和传动系统：叶片转动时，它们会带动转轴一起旋转。
转轴是将叶片旋转动能传递给发电机的关键部件，它通常由钢材制成，具有足够的强度和刚度。
除了转轴外，风力发电机还配备了传动系统，用于调整风轮和发电机之间的转速差异。
传动系统的设计主要有两个目的：一是使风轮的旋转速度能够匹配发电机的工作要求，二是提高发电机的转速并输出更高的电能。
二、电能转化过程风力发电机将机械能转化为电能的过程，需要通过发电机和变流器等装置完成。
1. 发电机：风力发电机选用的是特殊的发电机，称为风力发电机或风能发电机。
这种发电机的工作原理和普通的发电机基本相同，都是通过旋转运动来驱动转子产生磁场，然后通过磁场和线圈之间的电磁感应产生电能。
与普通发电机不同的是，风力发电机需要具有更高的转速、功率因数和效率。
2. 变流器：由于风力发电机产生的电能是交流电，需要将其转换为适应电网输送的直流电。
这一过程需要通过变流器完成，变流器主要功能是将交流电转化为直流电，并通过电压和频率控制，将发电机输出的电能以适合的形式输送到电网中。
总结：风力发电机的工作原理主要包括风能转化和电能转化两个过程，通过风轮、转轴、变速机构、发电机和变流器等装置的协同工作，将自然界中的风能转化为电能。

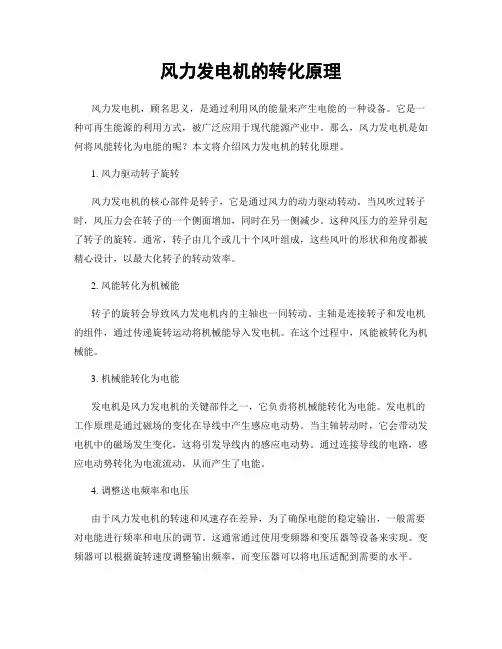

风力发电机的转化原理
风力发电机的转化原理风力发电机，顾名思义，是通过利用风的能量来产生电能的一种设备。
它是一种可再生能源的利用方式，被广泛应用于现代能源产业中。
那么，风力发电机是如何将风能转化为电能的呢？本文将介绍风力发电机的转化原理。
1. 风力驱动转子旋转风力发电机的核心部件是转子，它是通过风力的动力驱动转动。
当风吹过转子时，风压力会在转子的一个侧面增加，同时在另一侧减少。
这种风压力的差异引起了转子的旋转。
通常，转子由几个或几十个风叶组成，这些风叶的形状和角度都被精心设计，以最大化转子的转动效率。
2. 风能转化为机械能转子的旋转会导致风力发电机内的主轴也一同转动。
主轴是连接转子和发电机的组件，通过传递旋转运动将机械能导入发电机。
在这个过程中，风能被转化为机械能。
3. 机械能转化为电能发电机是风力发电机的关键部件之一，它负责将机械能转化为电能。
发电机的工作原理是通过磁场的变化在导线中产生感应电动势。
当主轴转动时，它会带动发电机中的磁场发生变化，这将引发导线内的感应电动势。
通过连接导线的电路，感应电动势转化为电流流动，从而产生了电能。
4. 调整送电频率和电压由于风力发电机的转速和风速存在差异，为了确保电能的稳定输出，一般需要对电能进行频率和电压的调节。
这通常通过使用变频器和变压器等设备来实现。
变频器可以根据旋转速度调整输出频率，而变压器可以将电压适配到需要的水平。
5. 移出电网供电风力发电机产生的电能需要接入电网才能进行利用。
这一过程包括将发电机产生的交流电能通过逆变器转化为直流电能，然后再经过逆变器将其转化为交流电能，以便供电网使用。
逆变器还负责监测电网的状态和负载需求，以确保风力发电机输出的电能能够满足需求并与电网同步。
总结：风力发电机的转化原理包括风力驱动转子旋转、风能转化为机械能、机械能转化为电能、调整送电频率和电压以及移出电网供电。
通过这一连串的转化，风力发电机将风能转化为电能，实现了可持续能源的利用。
然而，风力发电机的转化原理也存在一些挑战，如风速不稳定、风向变化等问题，这些都需要技术和系统的进一步改进。
风力发电机的能量转换机理解析
风力发电机的能量转换机理解析风力发电是一种利用风能进行能量转换的发电方法。
风力发电机主要由风轮、转轴、发电机和控制系统等组件构成，其能量转换机理如下所述。
首先，风力发电机的核心部件是风轮，也称为叶片或桨叶。
风轮通常由数片叶片组成，叶片的材质一般为玻璃纤维或碳纤维等轻质材料，以确保其具有足够的强度和刚度，同时也能轻松驱动转动。
当风吹向风轮时，风轮会随着风的方向和速度而旋转。
风轮转动的原因在于风的气流动能被转化为机械能，这个过程涉及到风浪能和浆叶功的传递。
当风流经过叶片时，由于叶片的形状和倾斜角度，风的动能被转化为叶片的动能，使风轮开始旋转。
这个转动的过程实际上是风对叶片的压力差推动整个风轮转动的结果。
接下来，旋转的风轮通过转轴传递机械能到连接在转轴上的发电机。
转轴的设计要足够牢固，能够承受风轮旋转时的力量和扭矩。
同时，转轴还需要具有一定的可调性，以便优化风轮与发电机之间的传输效率。
发电机是风力发电系统中的关键组件之一，它将机械能转换为电能。
风力发电机通常采用的是永磁同步发电机或异步感应发电机。
当风轮旋转时，转轴带动发电机的转子旋转，通过磁场的作用，转子在定子上感应出电流，从而产生电能。
最后，通过控制系统对风力发电机进行监测和控制，以确保其安全可靠地运行。
控制系统通常包括风速传感器、发电机排线控制系统、转子控制系统和并网控制系统等。
风速传感器可测量风速，发电机排线控制系统可监测发电机的电流和电压，转子控制系统可调整发电机的转速，而并网控制系统实现风力发电机与电网之间的连接和能量交换。
总结起来，风力发电机的能量转换机理是风的动能转化为机械能，通过风轮、转轴和发电机等组件，再转化为电能输出。
这种能量转换方式利用了风能的可再生特性，对于减少化石能源的使用和环境保护有着重要的意义。
风力发电机的能量转换机理不仅仅是机械能转化为电能的过程，还涉及到风速、风向、叶片的设计与优化、风轮材料的选择等多个因素。
下面我们将对这些因素进行详细的解析。
风力发电机工作原理图
风力发电机工作原理图
风力发电机是一种利用风能转换为电能的装置，其工作原理图如下：
1. 风能转换。
当风吹过风力发电机的叶片时，风的动能被转换为叶片的动能。
风力发电机通
常由多个叶片组成，这些叶片被设计成可以捕捉更多的风能，并将其转换为机械能。
2. 机械能转换。
叶片的运动会带动风力发电机的转子转动。
转子连接着发电机的发电部件，当
转子转动时，机械能被转换为电能。
3. 发电部件工作原理。
发电部件通常由磁场和线圈组成。
当转子转动时，磁场和线圈之间会产生相对
运动，从而产生感应电动势。
这个电动势随着转子的转动而改变，最终被转换为交流电能。
4. 输电。
发电部件产生的电能会被输送到变压器中，经过变压器升压后，再输送到电网中。
风力发电机的工作原理图清晰地展示了风能如何被转换为电能的过程。
这种清
洁能源的利用方式对环境友好，能够有效减少对化石燃料的依赖，是未来发展的重要方向之一。

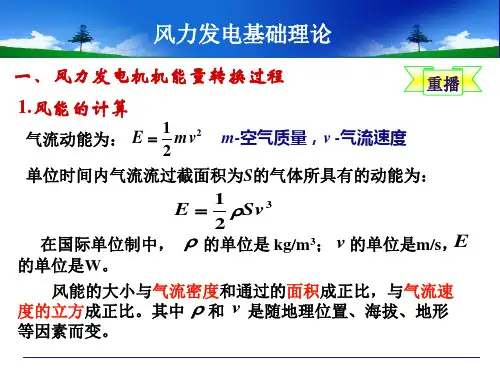

风力发电基础课件
弦长的夹角
运动旋转方向
u R 2Rn
dL气流升力
相对
速度
dL
1 2
Cl w2dS
dD
1 2
Cd
w 2dS
dF气流w产生的气动力
驱动功率dPw= dT
风输入的总气动功率:P=vΣFa 旋转轴得到的功率:Pu=Tω
风轮效率η=Pu/P
叶片的几何参数
3. 旋转叶片的气动力(叶素分析)
v v1 v2 2
，
贝兹理
最大理想功率为：Pmax
8 27
Sv13
论的极 限值
风力机的理论最大效率：max
Pmax E
(8 / 27)Sv13
1 2
Sv13
16 27
0.593
风力发电机从自然风中所能索取的能量是有限的，其 功率损失部分为留在尾流中的旋转动能。
风力发电机基础理论
3.风力机的主要特性系数
对于有限长的叶片，风轮叶片下游存在着尾迹涡，它形成两 个主要的涡区：一个在轮毂附近，一个在叶尖。有限叶片数由 于较大的涡流影响将造成一定的能量损失，使风力机效率有所 下降。
1) 中心涡，集中在转轴上； 2) 每个叶片的边界涡； 3) 每个叶片尖部形成的螺旋涡。
涡流理论
叶片静止时，据赫姆霍兹定理，叶片附着涡和后缘尾涡 组成马蹄涡系。简化后，将叶片分成无限多沿展向宽度很小 的微段。
叶片的几何参数
2.升力和阻力的变化曲线
0.8
Cl •升力系数与阻力系数是随攻角变化的
0.6
0.4
失速点
0.2
Cd
i
i -30o -20o -10o 0o 10o 20o
-0.2 Cl min
风力发电的工作原理及流程
风力发电的工作原理及流程一、引言风力发电是一种利用风能转化为电能的技术，它已经成为了清洁能源领域中不可或缺的一部分。
在全球范围内，风力发电已经成为了最具有竞争力和最快增长的新兴清洁能源之一。
本文将详细介绍风力发电的工作原理及流程。
二、风力发电的工作原理1. 风轮机风轮机是风力发电系统中最关键的部件之一，它通过叶片捕捉到空气中流动的风能，并将其转化为旋转动能。
通常情况下，一个标准的风轮机由三个叶片、一个主轴和一个齿轮箱组成。
当风速达到设定值时，叶片开始旋转并驱动主轴旋转，然后通过齿轮箱将主轴的旋转速度提高，并将其传递给发电机。
2. 发电机发电机是将旋转动能转化为电能的核心部件。
在风力发电系统中，通常采用同步发电机作为主要发电设备。
当旋转速度达到设定值时，同步发电机开始输出交流（AC）电流，并且其输出电压和频率可以通过控制风轮机的旋转速度来调节。
3. 控制系统控制系统是风力发电系统中非常重要的一部分，它可以监测和控制风轮机的旋转速度、发电机的输出电压和频率等参数。
当风速过高或过低时，控制系统会自动调整风轮机的旋转速度，以保证发电机的输出稳定。
此外，控制系统还可以通过接收气象站和其他传感器提供的数据来进行预测性维护和故障诊断。
三、风力发电的流程1. 风能捕捉当空气中流动的风经过叶片时，叶片就会捕捉到其中包含的动能，并将其转化为旋转动能。
通常情况下，风轮机会被安装在高处（例如山顶或海岸线），以便最大限度地利用地形和气流。
2. 转化为旋转动能当叶片开始旋转时，它们就会驱动主轴一起旋转，并将旋转动能传递给齿轮箱。
在齿轮箱内部，主轴的旋转速度被提高，并且被传递给发电机。
3. 旋转动能转化为电能当旋转速度达到设定值时，发电机开始输出交流电流，并将其传递到变压器中。
在变压器中，输出电压和频率被调整为适合输送到远程用户的标准值。
4. 输送到用户输送到用户的过程通常通过高压输电线路完成。
在高压输电线路上，输出电能被进一步提高并传输至变电站。
风力发电机的发电过程
风力发电机的发电过程
风力发电机是一种利用风能转化为电能的设备。
它通过风力驱动转子转动，从而带动发电机发电。
这个过程可以分为几个关键步骤。
当风吹过风力发电机时，风叶会受到风力的作用而旋转。
风叶的形状和材质都是经过精心设计的，以最大限度地利用风能。
风叶通常由轻质但坚固耐用的材料制成，例如玻璃纤维复合材料或碳纤维。
当风叶旋转时，它们会带动转子一起旋转。
转子是连接风叶和发电机的关键部件。
转子通常由金属制成，具有良好的强度和刚度，以承受旋转过程中的巨大力量。
然后，转子的旋转会带动发电机的转子一起旋转。
发电机是将机械能转化为电能的设备。
当发电机的转子旋转时，磁场会与导线产生相互作用，从而产生电流。
这个电流会通过导线传输到变压器，进一步增加电压，并将电能输送到电网中。
通过电网，电能可以传输到各个地方，供人们使用。
风力发电机的发电过程是可再生能源的一种形式，与传统的化石燃料发电相比，它具有环保、可持续和低碳的特点。
它不会产生二氧化碳等温室气体，对环境的影响也较小。
风力发电机的发电过程可以说是一种高效利用自然能源的方式。
它不仅可以为人们提供清洁可再生的电能，还可以减少对化石燃料的依赖，从而减少温室气体的排放，保护我们的地球环境。
随着技术
的不断发展，风力发电机的效率和稳定性也在逐渐提高，相信它将在未来的能源领域发挥更重要的作用。
风力发电机的能量转换原理解析
风力发电机的能量转换原理解析风力发电是利用风能将其转化为可利用的电能的一种能源转换技术。
风力发电机是其中的核心设备，通过一系列的能量转换过程，将风能转化为电能供人们使用。
一、风的能量转化风是地球自然界中最常见的一种自然现象，其能量来自太阳能，由于地球表面吸收阳光的不均匀性，造成了大气的温度差异。
这使得一些地区形成了气压差异，在地球自转的作用下，空气会形成湍流运动，即风。
风的能量可以分解为动能和势能两部分。
动能：风的动能是由于风的速度而产生的。
根据动能公式E=1/2mv2，风的动能与风速的平方成正比。
势能：风的势能是由风的压力差而产生的。
根据势能公式E=mgh，风的势能与风的密度、重力加速度和高度成正比。
二、风力发电机的能量转换原理风力发电机的核心设备是风轮和发电机。
风轮采用三片或更多的叶片，通过转动的方式捕捉风的动能，并将其转化为机械能。
而发电机则将机械能转化为电能。
1. 风能转化为机械能当风吹过风轮时，风的动能作用在风轮上，使风轮开始旋转。
风轮上的叶片以固定的角度被设计，当叶片与风垂直时，风的动能最大，当叶片与风平行时，风的动能最小。
通过合理的角度设计，叶片可以最大程度地捕捉风的动能。
2. 机械能传递到发电机风轮与发电机通过主轴相连，当风轮旋转时，主轴带动发电机内部的转子也开始旋转。
发电机内部的电线圈和磁场相互作用，产生感应电动势。
利用电力产生定子和转子之间的磁场相互作用，其中一方的磁场恒定，另一方的磁场随机动作。
通过产生感应电动势，并经过整流电路和变流器的处理，将机械能转化为稳定的电能输出。
3. 电能存储与输送发电机输出的电能通过变压器进行升压处理，提高电能的传输效率。
升压后的电能通过输电线路输送到用户所在地，供人们使用。
部分电能还可以通过蓄电池等设备进行存储，以备不时之需。
三、风力发电机的技术改进与应用随着人们对可再生能源的重视和需求的增加，风力发电技术得到了快速发展和改进。
目前，已经出现了许多技术上的突破，使得风力发电机的效率和可靠性得到了显著提高。
