Vacon NXL 参数设置及接线
西门子变频器接线及常用参数设置
模拟输入；AIN1：0 – 10 V， 0 – 20 mA 和–10 至 +10 VAIN2：0 – 10 V， 0 – 20 mA模拟量输入通道1为3、4，模拟量输入通道2为10，11；5、6、7、8为数字量输入通道1、2、3、4；16、17为数字量输入通道5、6；9为带隔离的+24V输出；28为带隔离的0V输出；12、13为模拟量输出通道1，26、27为模拟量输出通道2；20、19、18为数字量输出1；22、21为数字量输出2；25、24、23为数字量输出3。
变频器运行控制方式：抛物线 V/f 控制 P1300 = 2，用于风机和水泵。
P0003 设置访问级别1 标准级P0100=0 功率单位为 kW；f 的缺省值为 50 HzP0205=1 变转矩, 只能用于平方V/ f 特性（水泵，风机）的负载P0300=1 异步电动机P0304 根据铭牌键入的电动机额定电压（V）P0305 根据铭牌键入的电动机额定电流（A）P0307 根据铭牌键入的电动机额定功率（KW）P0308 根据铭牌键入的电动机额定功率因数P0310 根据铭牌键入的电动机额定频率（Hz）P0311 根据铭牌键入的电动机额定速度（rpm）P0335 电动机的冷却方式 0 自冷P0640 电动机过载电流的限定值，设定值的范围： - %，以电动机额定电流（P0305）的%值表示。
P1120 电动机从静止停车加速到最大电动机频率所需的时间。
P1121 电动机从其最大频率减速到静止停车所需的时间。
P1300 控制方式设为2变频器默认端子5（DIN1）为启停控制变频器可自定义端子输入是高电平有效还是低电平有效，P0725=0 低电平有效P0725=1 高电平有效，默认值为1即端子高电平有效。
P0700=2 由端子排输入控制。
数控系统伺服驱动器接线及参数设定
数控系统伺服驱动器接线及参数设定数控系统是一种实现数控机床运动控制的系统，它通过数控程序控制伺服驱动器驱动电机实现机床各轴的精确定位和运动控制。
正确的接线和参数设定对于数控系统的稳定运行和良好性能至关重要。
一、数控系统伺服驱动器接线1.电源线接线：将电源线的两根火线分别接入伺服驱动器的AC1和AC2端口，将零线接入伺服驱动器的COM端口。
2.电动机线接线：将电动机的三根相线分别接入伺服驱动器的U、V、W端口，注意保持相序正确。
3.编码器线接线：将编码器的信号线分别接入伺服驱动器的A相、B相和Z相端口，注意保持对应关系。
4.I/O信号线接线：将数控系统的输入信号线分别接入伺服驱动器的I/O端口，将数控系统的输出信号线分别接入伺服驱动器的O/I端口。
二、数控系统伺服驱动器参数设定伺服驱动器的参数设定包括基本参数设定和运动参数设定。
1.基本参数设定：包括电源参数设定、电机参数设定和编码器参数设定。
-电源参数设定：设置电源电压和频率等基本参数，确保电源供电稳定。
-电机参数设定：设置电机类型、额定电流、极数等参数，确保驱动器与电机匹配。
-编码器参数设定：设置编码器型号、分辨率等参数，确保编码器信号精确反馈。
2.运动参数设定：包括速度参数设定、加速度参数设定和位置参数设定。
-速度参数设定：设置速度环的比例增益、积分增益和速度限制等参数，确保速度控制精度。
-加速度参数设定：设置加速度环的比例增益、积分增益和加速度限制等参数，确保加速度控制平稳。
-位置参数设定：设置位置环的比例增益、积分增益和位置限制等参数，确保位置控制准确。
3.其他参数设定：包括滤波参数设定、限位参数设定和插补参数设定等。
-滤波参数设定：设置滤波器的截止频率和衰减系数等参数，确保驱动器与电机的振动减小。
-限位参数设定：设置限位开关的触发逻辑和触发动作等参数，确保机床在限位时及时停止。
-插补参数设定：设置插补周期、插补梯度和插补速度等参数，确保插补运动的平滑与快速。
伟肯VACON NX变频器软件介绍
VACON Suzhou Drives Co.Ltd
6
问题二：
变频器出现概率故障（例如过流）怎么办？ 答：.log文件被NCDrive打开后，如下图所示，可以观察故障点前后
变频器的多项信息。
VACON Suzhou Drives Co.Ltd
7
Vacon的PC TOOLS 软件
通讯方式 点对点通信 最大距离 15 m 波特率最高达19.2 kbit/s (NXP 57.5 kbit/s ) 通讯软件 NC LOAD下载程序软件 NC DRIVE监控，调试软件 NC1131 编程软件
面板 功能块知 识库 I/O
NC1131-3
应用
现场总 线 电机 控制
3~
软件
VACON Suzhou Drives Co.Ltd
30
Vacon NC1131-3 Engineering 固件接口
电机控制软件（＝系统软件—）可通过固件接口由应用程序 控制。
APPLICATION Internal Frequency Reference Internal Start/ Stop FIRMW ARE IN TERFACE FreqRef RunRequest & RunEnable AccelerationTime FreqRamp t(s) f(Hz) SYSTEM SOFTW ARE
36
用户定制：NC1131-3 Engineering
VACON Suzhou Drives Co.Ltd
28
Vacon NC1131-3 Engineering
用户可用的工 具与文件
.MDB 也包含在 VCN 软件包内
VACON Suzhou Drives Co.Ltd
数控系统伺服驱动器接线及参数设定
数控系统伺服驱动器接线及参数设定数控系统是一种将数字信号转化为机电信号控制机床动作的系统，其中伺服驱动器是数控系统的重要组成部分。
接下来将详细介绍数控系统伺服驱动器接线及参数设定的相关内容。
一、数控系统伺服驱动器接线1.电源接线：伺服驱动器需要接入适配的电源，以提供稳定的电源电压。
通常有三种常用的电源接线方式：单相220V接线、三相380V接线、单相220V与三相380V混合接线。
-单相220V接线：适用于功率较小的伺服驱动器。
通常需要连接L、N和G三根导线，L为火线，N为零线，G为地线。
-三相380V接线：适用于功率较大的伺服驱动器。
通常需要连接主线和辅助线。
主线有三根导线：R、S、T分别为三相电的火线，辅助线为PE 线，用于连接设备的接地线。
-单相220V与三相380V混合接线：适用于一些特殊场合，需根据具体情况进行接线。
2.控制信号接线：伺服驱动器需要接收数控系统发出的控制信号，以控制机床的动作。
通常有以下几个常用的控制信号接线方式：-脉冲信号接线：通常需要连接PUL+、PUL-、DIR+和DIR-四个接口。
PUL+为脉冲信号正极，PUL-为脉冲信号负极，DIR+为方向信号正极，DIR-为方向信号负极。
-使能信号接线：通常需要连接ENA+和ENA-两个接口。
ENA+为使能信号正极，ENA-为使能信号负极，当ENA+处于高电平时，伺服驱动器处于使能状态。
-报警信号接线：通常需要连接ALM+和ALM-两个接口。
当伺服驱动器发生故障或异常情况时，会产生报警信号，通过连接报警信号接口，可以及时响应故障并采取相应的措施。
二、数控系统伺服驱动器参数设定伺服驱动器的参数设定是为了使其能够更好地适应具体的机床加工需求，提高加工精度和效率。
1.速度参数设定：包括加速时间、减速时间、最大速度等参数的设定。
通过合理设定速度参数，可以控制机床的加工速度，以满足不同工件加工的需求。
2.位置参数设定：包括回零速度、回零位置、绝对位置、相对位置等参数的设定。

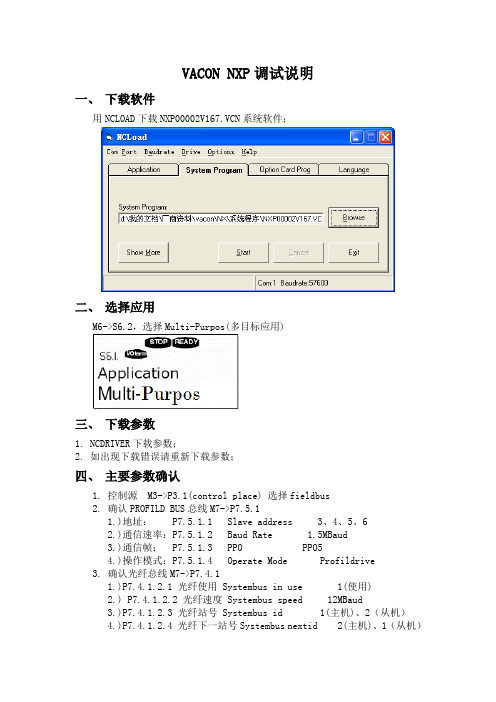

VACONNXP调试说明
VACON NXP调试说明一、下载软件用NCLOAD下载NXP00002V167.VCN系统软件；二、选择应用M6->S6.2，选择Multi-Purpos(多目标应用)三、下载参数1.NCDRIVER下载参数；2.如出现下载错误请重新下载参数；四、主要参数确认1.控制源 M3->P3.1(control place) 选择fieldbus2.确认PROFILD BUS总线M7->P7.5.11.)地址： P7.5.1.1 Slave address 3、4、5、62.)通信速率：P7.5.1.2 Baud Rate 1.5MBaud3.)通信帧： P7.5.1.3 PPO PPO54.)操作模式：P7.5.1.4 Operate Mode Profildrive3.确认光纤总线M7->P7.4.11.)P7.4.1.2.1 光纤使用 Systembus in use 1(使用)2.) P7.4.1.2.2 光纤速度 Systembus speed 12MBaud3.)P7.4.1.2.3 光纤站号 Systembus id 1(主机)、2（从机）4.)P7.4.1.2.4 光纤下一站号Systembus nextid 2(主机)、1（从机）4.总从设置M2->G2.11 MASTER FOLLOWER1.) 主从类型 P2.11.1 MF MODE master或follower(两台一主一从)5.温度检测的屏蔽M2->P2.7.25 PT100FaultRespo NO Action或Warning五、单台运行1.控制源选择 M3->P3.1 Control Place 选择KEYPAD Cntrl2.运转频率M3->P3.2 Keypad reference 设定运行频率；3.运转方向 M3->P3.3 Keypad Dircation 选择正转或反转（Forward、Reverse）；4.面板停止按钮有效M3->P3.4 StopButtonActive 选择YES；5.主从模式M2->P11.1 MF Mode 选择 none used6.按“START”按钮运行，按“STOP”停止；六、自学习在单台运行模式下使用此功能，确认电机能自由旋转。
Vacon NXS变频器说明书
Vacon NXS变频器说明书嘿，朋友们！今天咱们来好好聊聊 Vacon NXS 变频器。
首先呢，这 Vacon NXS 变频器就像是一个神奇的“调速精灵”。
想象一下，你在一个大型的工厂车间里，各种机器轰鸣作响。
其中有一台关键的设备，它的运转速度至关重要。
而 Vacon NXS 变频器就是能精准控制这台设备速度的神器！咱们先看看它的外观。
它的外壳通常是坚固耐用的材质，上面有着清晰的标识和接口。
那些接口就像是一个个小窗口，通过它们，我们能与这个“调速精灵”进行交流和控制。
接下来，讲讲怎么安装它。
这可不能马虎，得像给宝贝找个舒适的家一样仔细。
找一个干燥、通风良好的地方，可别让它受潮或者被灰尘淹没啦。
安装的时候，要把螺丝拧紧，确保它稳稳地待在那里，就像在自己家里一样安心。
操作界面也很重要哦！屏幕上显示着各种参数和信息，就像是它在跟你悄悄说话，告诉你它的状态和想法。
咱们得读懂这些“悄悄话”，才能更好地驾驭它。
比如说，当你看到某个参数异常，就得赶紧想办法调整，就像医生发现病人的指标不正常一样，得赶紧对症下药。
还有啊，设置参数的时候要小心谨慎。
这就好比你在给一位运动员制定训练计划，强度太高或者太低都不行。
得根据实际需求，精确地调整每个参数，让这台变频器发挥出最佳性能。
我记得有一次，在一个工厂里，一台机器突然运转不稳定。
大家都着急得像热锅上的蚂蚁，后来发现是 Vacon NXS 变频器的参数设置出了点小偏差。
经过一番仔细的调整，机器又欢快地运转起来，那场面，真让人松了一口气！再说说维护保养吧。
就像我们要定期保养自己的身体一样，Vacon NXS 变频器也需要我们的关爱。
定期检查线路是否正常，清洁一下表面的灰尘，看看有没有零部件松动。
可别小看这些小细节，它们能让变频器更长久地为我们服务。
总之，Vacon NXS 变频器虽然看起来有点复杂，但只要我们用心去了解它，按照正确的方法使用和维护，它就能成为我们工作中的得力助手。
vacon变频器
．
VACON变频器简介
－
