10kV变压器低压侧短路电流计算及低压配电柜选型

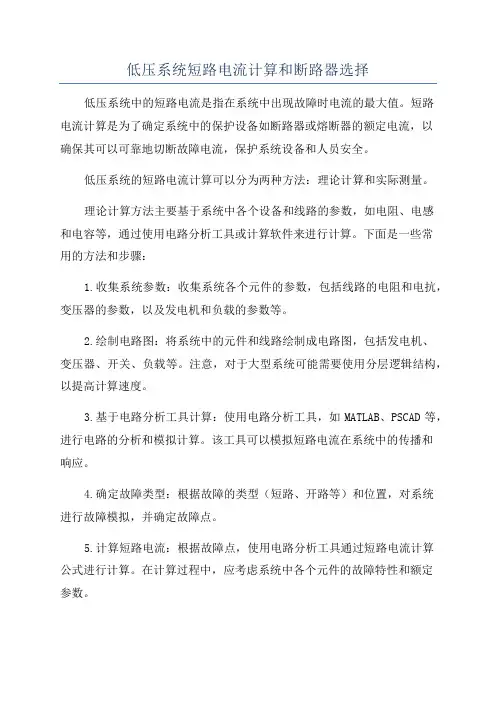

低压系统短路电流计算和断路器选择

低压系统短路电流计算和断路器选择低压系统中的短路电流是指在系统中出现故障时电流的最大值。
短路电流计算是为了确定系统中的保护设备如断路器或熔断器的额定电流,以确保其可以可靠地切断故障电流,保护系统设备和人员安全。
低压系统的短路电流计算可以分为两种方法:理论计算和实际测量。
理论计算方法主要基于系统中各个设备和线路的参数,如电阻、电感和电容等,通过使用电路分析工具或计算软件来进行计算。
下面是一些常用的方法和步骤:1.收集系统参数:收集系统各个元件的参数,包括线路的电阻和电抗,变压器的参数,以及发电机和负载的参数等。
2.绘制电路图:将系统中的元件和线路绘制成电路图,包括发电机、变压器、开关、负载等。
注意,对于大型系统可能需要使用分层逻辑结构,以提高计算速度。
3.基于电路分析工具计算:使用电路分析工具,如MATLAB、PSCAD等,进行电路的分析和模拟计算。
该工具可以模拟短路电流在系统中的传播和响应。
4.确定故障类型:根据故障的类型(短路、开路等)和位置,对系统进行故障模拟,并确定故障点。
5.计算短路电流:根据故障点,使用电路分析工具通过短路电流计算公式进行计算。
在计算过程中,应考虑系统中各个元件的故障特性和额定参数。
6.选择断路器:根据短路电流的计算结果,选择适当额定电流的断路器。
断路器的选择应考虑短路电流的最大值,以及额定电流和操作特性等因素。
对于实际测量方法,可以使用专用的短路电流表或电流变压器等设备进行测量。
对于大型系统或复杂设备,可以使用更精确和准确的测量方法。
总之,在进行低压系统的短路电流计算和断路器选择时,应根据系统的参数、故障类型和位置等因素,通过理论计算或实际测量来确定短路电流的最大值,并选择适当的断路器来保护系统设备和人员安全。
变压器低压侧短路时,流过高压侧的稳态电流的计算方法

变压器低压侧短路时,流过高压侧的稳态电流的计算方
法
我们要找出变压器低压侧短路时,流过高压侧的稳态电流的计算方法。
首先,我们需要了解变压器的工作原理和短路电流的计算方法。
假设变压器的参数如下:
变压器变比:k = 高压侧电压/低压侧电压
短路阻抗百分比:Zk%
高压侧额定电流:IH
低压侧额定电流:IL
根据变压器的原理,当低压侧短路时,高压侧的稳态电流(IH_short)可以通过以下公式计算:
IH_short = (1/k) × IL × (Zk%/100)
其中,Zk%是短路阻抗的百分比,用于考虑变压器内部阻抗对短路电流的影响。
从题目条件可知,k=10,Zk%=5,IL=100A,代入公式进行计算。
计算结果为:流过高压侧的稳态电流是 A。
所以,当变压器低压侧短路时,流过高压侧的稳态电流是 A。
变压器短路容量-短路电流计算公式-短路冲击电流的计算

变压器短路容量-短路电流计算公式-短路冲击电流的计算变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者:admin 发布时间:2009-3-23 阅读:513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。
为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。
二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。
具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。
只要计算35KV及以下网络元件的阻抗。
2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。
3. 短路电流计算公式或计算图表,都以三相短路为计算条件。
因为单相短路或二相短路时的短路电流都小于三相短路电流。
能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。
三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。
一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。
在介绍简化计算法之前必须先了解一些基本概念。
1.主要参数Sd三相短路容量(MV A)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(W)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MV A基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MV A时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1 2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KV A及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了。

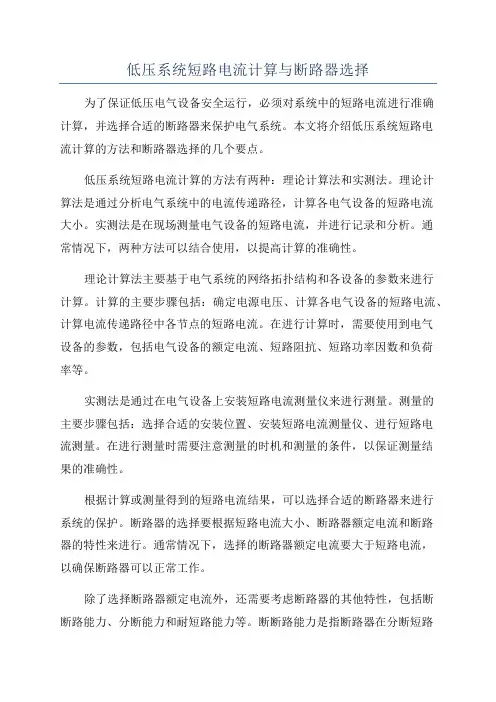

低压系统短路电流计算与断路器选择

低压系统短路电流计算与断路器选择为了保证低压电气设备安全运行,必须对系统中的短路电流进行准确计算,并选择合适的断路器来保护电气系统。
本文将介绍低压系统短路电流计算的方法和断路器选择的几个要点。
低压系统短路电流计算的方法有两种:理论计算法和实测法。
理论计算法是通过分析电气系统中的电流传递路径,计算各电气设备的短路电流大小。
实测法是在现场测量电气设备的短路电流,并进行记录和分析。
通常情况下,两种方法可以结合使用,以提高计算的准确性。
理论计算法主要基于电气系统的网络拓扑结构和各设备的参数来进行计算。
计算的主要步骤包括:确定电源电压、计算各电气设备的短路电流、计算电流传递路径中各节点的短路电流。
在进行计算时,需要使用到电气设备的参数,包括电气设备的额定电流、短路阻抗、短路功率因数和负荷率等。
实测法是通过在电气设备上安装短路电流测量仪来进行测量。
测量的主要步骤包括:选择合适的安装位置、安装短路电流测量仪、进行短路电流测量。
在进行测量时需要注意测量的时机和测量的条件,以保证测量结果的准确性。
根据计算或测量得到的短路电流结果,可以选择合适的断路器来进行系统的保护。
断路器的选择要根据短路电流大小、断路器额定电流和断路器的特性来进行。
通常情况下,选择的断路器额定电流要大于短路电流,以确保断路器可以正常工作。
除了选择断路器额定电流外,还需要考虑断路器的其他特性,包括断断路能力、分断能力和耐短路能力等。
断断路能力是指断路器在分断短路电流时能够截断电气设备的能力。
分断能力是指断路器在短路发生时能够将故障电流分断为较小的电流,并保护系统的能力。
耐短路能力是指断路器在短路发生时能够承受故障电流并保持正常工作的能力。
综上所述,低压系统短路电流计算和断路器选择是保证低压电气系统安全运行的重要环节。
通过正确计算和选择合适的断路器,可以有效保护电气设备,防止故障和事故的发生。

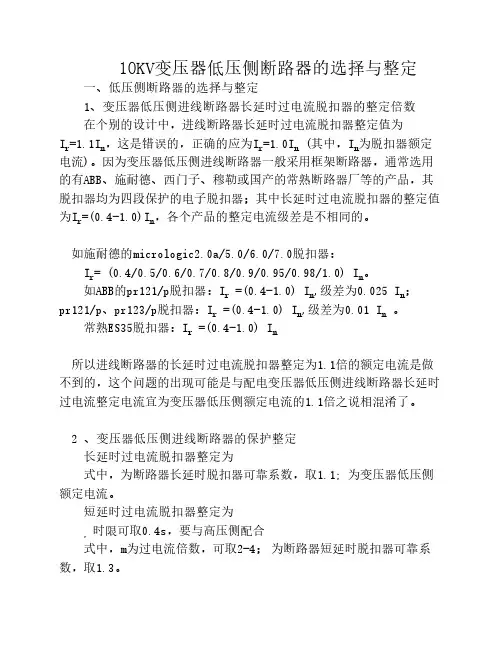

10KV变压器低压侧断路器的选 择与整定 - 2018.1.5

10KV变压器低压侧断路器的选择与整定一、低压侧断路器的选择与整定1、变压器低压侧进线断路器长延时过电流脱扣器的整定倍数在个别的设计中,进线断路器长延时过电流脱扣器整定值为I r=1.1I n,这是错误的,正确的应为I r=1.0I n (其中,I n为脱扣器额定电流)。
因为变压器低压侧进线断路器一般采用框架断路器,通常选用的有ABB、施耐德、西门子、穆勒或国产的常熟断路器厂等的产品,其脱扣器均为四段保护的电子脱扣器;其中长延时过电流脱扣器的整定值为I r=(0.4-1.0)I n,各个产品的整定电流级差是不相同的。
如施耐德的micrologic2.0a/5.0/6.0/7.0脱扣器:I r= (0.4/0.5/0.6/0.7/0.8/0.9/0.95/0.98/1.0) I n。
如ABB的pr121/p脱扣器:I r =(0.4-1.0) I n,级差为0.025 I n;pr121/p、pr123/p脱扣器:I r =(0.4-1.0) I n,级差为0.01 I n 。
常熟ES35脱扣器:I r =(0.4-1.0) I n所以进线断路器的长延时过电流脱扣器整定为1.1倍的额定电流是做不到的,这个问题的出现可能是与配电变压器低压侧进线断路器长延时过电流整定电流宜为变压器低压侧额定电流的1.1倍之说相混淆了。
2 、变压器低压侧进线断路器的保护整定长延时过电流脱扣器整定为式中,为断路器长延时脱扣器可靠系数,取1.1; 为变压器低压侧额定电流。
短延时过电流脱扣器整定为时限可取0.4s,要与高压侧配合,式中,m为过电流倍数,可取2-4;为断路器短延时脱扣器可靠系数,取1.3。
瞬时过电流脱扣器整定为无单相接地保护时:式中,为出线线路末端的三相短路电流设置单相接地保护时:,式中,为出线线路末端的短路电流为了保证变压器的主保护与出线回路的选择性配合,通常变压器低压侧进线断路器不宜设瞬时过电流保护。
3、变压器低压侧进线断路器的选择及保护整定选择变压器低压侧进线断路器后,再确定脱扣器整定值(长延时和短延时),最后校验是否满足变压器保护整定的要求。
低压柜短路电流的计算与验证

三、成套低压柜中的主回路预期短路电流的验证速算公式
如上图,变压器的额定容量Se为1250KV.A;变压器的额定阻抗电压Uk 为6%;变压器的二次额定电压Ue为0.4KV;变压器的一次额定电压为 10KV。
三、成套低压柜中的主回路预期短路电流的验证速算公式
2)根据Uk的定义可推到处以下计算验证公式,其三相预期最大短路电流的 速算公式为 I(3)=Se/√3UeUk=1.44Se/Uk 相同的变压器容量下,若是三相间短路,则 I(3)=Se/√3UeUk=1250/(1.732x0.4x0.06)=30071A=30KA 若两相之间短路,则 I(2)=√3I(3)/2=26KA 以上计算均是变压器出线端短路时的电流值,这是最严重的短路事故。如 短路点离变压器有一定距离,考虑到线路阻抗,短路电流将减小。
三、成套低压柜中的主回路预期短路电流的验证速算公式
下面验证成套柜的参量。 1)根据变压器的参数的定义。变压器阻抗电压Uk表示变压器二次短接,当二 次达到其额定电流时,一次电压为其额定电压的百分值。因此当一次电压为额 定电压时,二次电流就是它的预期短路电流。 即 Uk=Ie/I(3) 所以三相预期最大短路电流I(3)=Ie/Uk。对于10/0.4KV电压等级的变压器,可 考虑高压侧的短路容量为无穷大(10KV侧的短路容量一般为200~400MV.A甚 至更大),此值为交流有效值。 而变压器二次额定电流Ie=Se/√3Ue 式中 Se---变压器容量(KV.A)
Ue---二次额定电压(空载电压),在10/0.4KV时=0.4KV Ie=1250KV.A/(√3x0.4)=1804.27A 因此 Ie=(1.44~1.50)Se(精确计算按1.44) Ie=1.44Se=1.44x1250=1800A 故进线柜的万能断路器的额定电流就可以根据变压器选型来确定如下: Ib=2000A(按就近选大一级为原则),可确定成套柜进线端的额定电流,具体整 定值根据负荷计算情况确定。
低压电网的短路电流计算

低压电网的短路电流计算0引言短路问题是电力技术研究的基本问题之一,短路电流是电气设备和导体选择、继电保护选型和整定计算等的基础。
低压电网的短路电流往往不被人们所重视,在选择低压电器时只注意额定电流而忽视短路电流对设备的影响,常常是设备反复烧坏还找不到真正的原因。
因此低压电网运行要避免或少发生低压电器烧坏事故,就必须研究短路电流发生的规律。
1.低压电网短路电流计算的特点1.1在低压电网中运行的变压器低压侧发生短路时可以认为变压器的高压侧端电压不变和低压侧短路电流不衰减。
也就是说,变压器高压侧电源可视为无穷大。
1.2理论上,变压器低压侧的所有低压元件,包括母线和电缆、电流互感器的一次线圈、断路器和刀闸触头的接触电阻等,对低压短路电流都有影响,但为了简化计算,使计算出的短路电流值又偏于安全,容许不考虑占回路总阻抗不超过10%的元件。
1.3低压电网短路电流计算用有名制更为方便。
2.短路电流计算2.1短路电流周期分量的计算2.1.1变压器电抗的计算Xb=·(Ω)式中Ud%——变压器短路阻抗Ue ——变压器高压侧额定电压(kV)Se ——变压器额定容量(kV A)2.1.2三相短路电流周期分量的计算I(3)``= (kA)按照上式计算出的短路电流系变压器低压短路、高压侧的短路电流数值,按电压比关系可换算成低压侧的短路电流。
低压电网一般以三相短路电流为最大,并与中性点是否接地无关。
2.2短路全电流最大有效值及短路冲击电流在低压电网中,一般不允许忽略电阻,因此短路电流非周期分量比高压电网衰减快得多,故短路电流最大有效值及短路冲击电流与周期分量比值一般不太大。
2.2.1短路冲击电流ich=KI″K值一般取1.7~2.22.2.2短路全电流最大有效值Ich=KI″ K值一般取1.05~1.302.2.3电动机的反馈电流当短路连接有单位容量为20kW以上异步电动机时,还应考虑由电动机反馈供给的反馈冲击电流和反馈全电流最大有效值。
变压器低压侧单相短路电流计算方法

变压器低压侧单相短路电流计算方法我跟你说啊,变压器低压侧单相短路电流计算这事儿,我一开始那真是瞎摸索。
我最开始就以为,照着书上那几个公式套进去不就完事儿了嘛。
我就找那些什么对称分量法相关的公式,那公式里什么正序、负序、零序阻抗啥的,看着就晕乎。
我把数值一股脑儿往里头填,结果算出来的数跟实际情况差了个十万八千里。
后来我就想啊,是不是在确定那些阻抗的时候出问题了。
我就开始重新研究阻抗计算。
这变压器低压侧单相短路呢,低压侧的线路电感、电阻可得好好弄清楚。
比如说,那个线路电阻,就如同道路的摩擦力一样,阻碍着电流的顺畅跑动。
这可不能随便估算啊。
我之前就是随便估计了一个数值,导致整个计算结果全错了。
然后呢,我又注意到变压器的连接组别有很大关系。
不同的连接组别,会让正序、负序、零序的情况变得复杂起来。
我当时特别混乱地算这个零序的情况,脑子就跟一锅粥似的。
经过这么多的失败,我才慢慢找到感觉。
我发现要准确计算变压器低压侧单相短路电流,得一步一步来。
首先,一定得弄清楚系统的基本参数,像变压器的额定容量、电压比、短路电压百分数,这些就是基础中的基础,就像盖房子的地基一样重要。
接着就是前面说的,好好计算低压侧线路的电阻和电感。
这电阻和电感啊,有时候要考虑到一些细节,比如说线路有没有分支,这分支就像树上的小杈枝,要是忽略了这个枝杈,也算不准电流大小。
在计算的时候,把各种序的网络图画出来是个很好的方法。
我就从这个网络图开始,一点点把参数填进去。
就像搭积木一样,一块一块的搭正确了,这个计算结果才能准确。
虽然说我现在能够算出个比较靠谱的结果了,但有时候一些特殊情况我还不太确定,像有特殊负载的情况下,这个计算可能又得重新调整思路。
反正我就是跟你说,在计算变压器低压侧单相短路电流的时候,千万不能心急,每个小细节都要注意到。
我还试过对一个小的电力系统进行模拟实验来验证我的计算结果。
我在模拟中设定了和实际计算一模一样的参数,来看看我算出来的短路电流是不是跟模拟的情况相符。
