一、试验内容
1、把无夹层完整巴西盘在荷载作用下破坏规律和力-位移关系曲线作为对照组，并含夹层巴西盘进行对比。
2、考虑加载速率、试件尺寸、夹层灰砂比对巴西劈裂实验影响，并对破坏规律和力-位移关系曲线进行分析。
3、将ABAQUS仿真模拟得出的力-位移曲线和试验得出的力-位移曲线进行对比。
二、巴西静态劈裂拉伸实验
静态劈裂拉伸实验所采用的试件与确定混凝土强度等级的试件相同(立方体或圆柱体),通过上下压板与试件之间各垫以圆弧型钢垫条及垫层对试件中心施加压力。
由弹性力学分析可知,在试件的垂直中面上除加力点附近的局部区域外,将产生均匀的水平拉应力,当此拉应力增大到混凝土抗拉强度时,试件将沿垂直中面裂为两半。
如图所示增加荷载直到劈裂沿着垂直方向的直径开始,对任意作用在圆柱体上的压缩荷载P ,圆柱体垂直直径方向上,附近的单元
受到垂直方向的压应力为:()⎥⎦
⎤⎢⎣⎡-=1-22
z D z D LD P z πσ 以及水平方向的拉应力为:LD
P
y πσ2= 式中
P —垂直总荷载 D —圆柱体的直径 L —圆柱体的长度
查阅文献可知,试件尺寸愈小,劈裂强度愈高。
此外,垫条的大小、形状和材料对劈裂实验结果均有影响,加大垫条的截面尺寸,可提高试件的劈裂强度。
三、试件制作
基本砂浆灰砂比1:1，编号为C。
采用42.5普通硅酸盐水泥。
夹层砂浆取四种不同配灰砂比1:0 、1:0.5 、1:1（无夹层）、1:2 ,编号分别为A、B、C（无夹层）、D、。
夹层与直径通长设置，宽度为5mm。
首先按照不同的配比制作成100mm×100mm×100mm立方体,在标准条件下,养护达到28天龄期后,采用钻孔取芯的方法取芯,然后统一在大理石切割机上加工成型。
试件尺寸为Φ75mm×75mm的圆柱体和Φ75mm×50mm的圆柱体。
编号夹层灰砂比试件尺寸试件个数
A-1 1:0 Φ75mm×75mm 2
A-2 1:0 Φ75mm×50mm 2
B-1 1:0.5 Φ75mm×75mm 2
B-2 1:0.5 Φ75mm×50mm 2
C-1 1:1 Φ75mm×75mm 2
C-2 1:1 Φ75mm×50mm 2
D-1 1:2 Φ75mm×75mm 2
D-2 1:2 Φ75mm×50mm 2
总计16
分析不同夹层灰砂比和试件尺寸条件下巴西圆盘的力-位移变化曲线。
四、实验设备和数据采集软件
1、万能试验机
2、静态电阻应变仪
3、TST3826静态应变测试分析系统
打开试验机和操作系统，把试件放置在万能试验机上，连接上静态电阻应变仪和TST3826静态应变测试分析系统。
加载荷载，读取和记录数据。
下图为文献所示的实验安装图：。

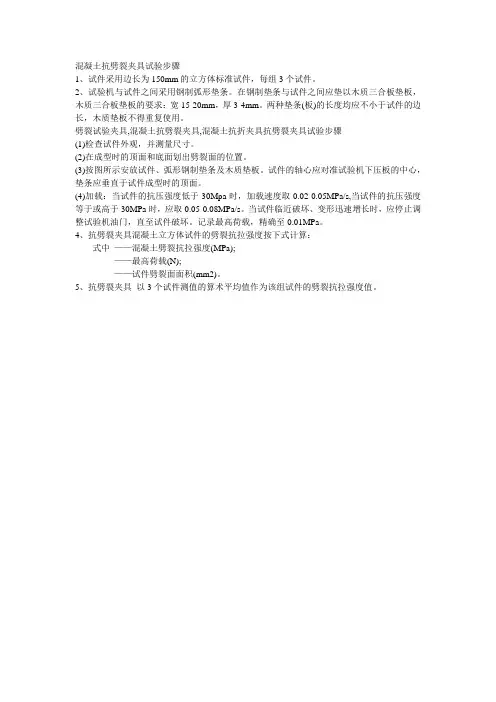

混凝土抗劈裂夹具试验步骤
混凝土抗劈裂夹具试验步骤
1、试件采用边长为150mm的立方体标准试件，每组3个试件。
2、试验机与试件之间采用钢制弧形垫条。
在钢制垫条与试件之间应垫以木质三合板垫板，木质三合板垫板的要求：宽15-20mm，厚3-4mm。
两种垫条(板)的长度均应不小于试件的边长，木质垫板不得重复使用。
劈裂试验夹具,混凝土抗劈裂夹具,混凝土抗折夹具抗劈裂夹具试验步骤
(1)检查试件外观，并测量尺寸。
(2)在成型时的顶面和底面划出劈裂面的位置。
(3)按图所示安放试件、弧形钢制垫条及木质垫板。
试件的轴心应对准试验机下压板的中心，垫条应垂直于试件成型时的顶面。
(4)加载：当试件的抗压强度低于30Mpa时，加载速度取0.02-0.05MPa/s,当试件的抗压强度等于或高于30MPa时，应取0.05-0.08MPa/s。
当试件临近破坏、变形迅速增长时，应停止调整试验机油门，直至试件破坏。
记录最高荷载，精确至0.01MPa。
4、抗劈裂夹具混凝土立方体试件的劈裂抗拉强度按下式计算：
式中——混凝土劈裂抗拉强度(MPa);
——最高荷载(N);
——试件劈裂面面积(mm2)。
5、抗劈裂夹具以3个试件测值的算术平均值作为该组试件的劈裂抗拉强度值。
劈裂抗拉强度试验
劈裂抗拉强度试验劈裂抗拉强度试验是一种常用的材料力学试验方法，用于评估材料在拉伸条件下的抗裂能力。
本试验通过将试样沿其厚度方向切割成两半，然后施加拉伸载荷，观察材料抗裂能力的指标。
下面将从试验原理、设备和操作步骤、试验结果分析等方面详细介绍劈裂抗拉强度试验的相关内容。
一、试验原理：劈裂抗拉强度试验基于材料的裂纹扩展行为和断裂韧性理论。
试样上所施加的拉伸力会引起试样内部发生裂纹，而这些裂纹最终会导致试样破裂。
通过观察裂纹的扩展和试样破裂的情况，可以评估材料的抗裂能力和断裂韧性。
二、设备和操作步骤：1. 设备：劈裂抗拉强度试验机、试样制备设备、光学显微镜等。
2. 操作步骤：a. 材料试样的制备：首先根据要求选择合适的试样尺寸和几何形状，然后使用试样制备设备将试样制备成所需的形状。
b. 安装试样：将试样安装到试验机上，确保试样的握持夹具均匀施加力。
c. 施加载荷：按照预定的加载速率施加拉伸力，记录加载过程中的应力和应变值。
d. 观察裂纹扩展：在试验过程中，使用光学显微镜或其他合适的观察设备，观察并记录试样上裂纹的扩展情况。
e. 试样破裂：当试样破裂时，记录破裂位置和形态，取下试样用于后续分析。
三、试验结果分析：试验结果可通过测量试样的最大应力和断口形貌等来评估材料的劈裂抗拉强度。
最大应力表征了试样在破裂前所承受的最大拉伸力，而断口形貌则可以提供有关试样破裂方式和裂纹扩展路径的信息。
通过分析试验结果可以得出以下结论：1. 高劈裂抗拉强度表示材料在拉伸条件下具有较好的抗裂能力，适用于各种承受拉伸力的工程应用。
2. 断口的形貌和裂纹扩展路径可以用于检测材料的断裂韧性。
光滑的断裂面和呈弓形的裂纹扩展路径表明材料具有较高的韧性，适用于受冲击载荷的应用。
3. 进一步分析试验结果，可以通过应力应变曲线等数据得出材料的拉伸模量、屈服强度等力学性能指标。
简言之，劈裂抗拉强度试验通过切割试样并施加拉伸力，用于评估材料抗裂能力的试验。
