13、用MLSTYLE命令创建多重线样式 多线样式的创建步骤： 1） 执行MLSTYLE命令，弹出多线样式对话框。 2） 在多线样式标签框的名称栏内输入新的样式名，可以 是中文。 3） 按“添加”按钮。 4） 单击“元素特性”按钮，弹出元素特性设置对话框， 单击添加按钮，增加一条线，可通过颜色按钮及线型按钮分 别设置新创建样式的颜色及线型，设置完后按确定按钮保存， 缺省情况下总间距为“1”。 5）在主对话框中单击“多线特性”打开“多线特性设置对 话框。框内可设置是否连接、封口形式及填充情况等。 6）设置完毕后，可按”保存“按钮以文件的形式保存在 AUTUCAD的SURPORT文件夹下，今后即可使用。 7） 最后按“确定”按钮完成创建。
起点所在的切线方向
X轴正方向 终点
起点
5、介绍选择目标的三种缺省方式 在执行图形编辑命令的过程中，当出现“选择对象”的提示时，屏 幕上的十字光标将变成一个活动的小方框“口”，这个小方框就叫 做“目标选取框” 三种选择目标的方式： 1） 直接点取方式 该方式一次只能选择一个实体。移动鼠标将目标选择框“口”移到 所选择的实体上单击鼠标左键，当目标出现虚像显示时，既表示目 标选中。 2） W窗口方式 该方式选中完全在窗口内的实体。先用鼠标左键在屏幕左边适当的 位置点取一点，将鼠标向屏幕右上方或右下方拖动，此时在屏幕上 会看见一个活动的实线矩形框，在适当的位置用鼠标左键点取一点， 完全处于该矩形框内的实体变成虚像显示既被选中。 3） C交叉窗口方式 该方式选中完全在窗口内及和与窗口相交的实体。用鼠标左键在屏 幕右侧适当位置点取一点，将鼠标向左上方或左上方拖动，此时在 屏幕上会看见一个活动的虚线矩形框，在适当的位置用鼠标右键点 取一点，完全处于虚线该矩形框内及与该虚线矩形框相交的实体被 选中。
AUTOCAD课件课件
10)拉长对象: LEN可改变直线或圆弧的长度11) 修剪对象:TR指将选中的对象沿事先确定的修剪边界断开 (注:使用此命令时,须双击确定键)12）延伸对象:EX 将选中的对象延长到指定的边界，允许反直线、圆弧、圆、椭圆弧、多段线、样条曲线、构造线、射线、文字作为延伸边界，但只有直线、圆弧及开放的多段线才能被延伸，按shift，修剪具有延伸作用，延伸也有修剪作用。13）打断选定对象:BR指将选中的对象沿事先确定的点断开。在第二点的坐标前输入@，系统将在拾取点处把目标断为两断，如在对象一端方向外拾取一点，将系统把两个点之间那段对象删除如对圆执行断开，按逆时针方向断开。
第二讲 常用用命令的应用
圆心点 （CEN） 圆、椭圆、弧的圆心点端点 （END） 捕捉线段或弧的端点插入点 （INS） 块、文字的插入点交点 （INT） 线段、圆弧、圆等对象之间的交点中点 （MID） 弧或线段的中点最近点 （NEA） 捕捉离拾取点最近的对象上的点节点 （NOD） 捕捉离拾取点最近的对象上的点垂足点 （PER） 在线段、弧其延长线上与最后点的连线成正交的点象限点 （QUA） 圆周上0、90、180、270度的点切点 （TAN） 在圆或圆弧上与最后生成的一个点连线形成相切的点
第三讲 标注
一、概念1、标注构成：尺寸数字、尺寸线、尺寸界线、尺寸线的终端2、粗糙度用来衡量零件的质量 3、形位公差用来指明实际形状及位置相对于理想形状及位置的变动量 4、基准是指零件在加工、测量或装配过程中用于确定其位置的点或面
第三讲 标注
二、尺寸标注的步骤1、尺寸线应与其他图形线有所区别，应单独设为一层 2、建立一个专门的文本类型，以便随时修改3、在打开的“标注样式管理器”对话框中对尺寸线、尺寸界线、比例因子、尺寸格式、尺寸精度、公差等进行设置4、保存所作的设置后，充分利用目标捕捉
CAD-图块的使用及电气工程绘图的基本知识ppt课件
2、用LIMITS命令设置理想图样大小，原则：理想图样大小为输 出图样大小的整数倍。
3、根据需要设定适当的图层、线型、颜色、线宽，设定合适的 线型比例因子等。
4、根据工程图纸的图框标准GB2312绘制图框及标题栏。 5、根据1：1绘图的基本原则，根据表达的需要绘制编辑相关的
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
本节要点
创建块 保存块 插入块 分解块 重定义块 创建疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
综合举例---创建样本文件
设置图形界限 设置单位 设置线型、创建图层 创建文字样式及标注样式 创建图框及标题栏 使用WBLOCK保存块 保存样板文件
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
也可以启动）。 打开【插入】对话框，如图8-4所示。用户可以利用它
在图形中插入块或其他图形，并且在插入块的同时还可 以改变所插入块或图形的比例与旋转角度。
图1-2 【插入】对话框
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
管理布局
1. 使用方法 (1) 菜单栏：【插入】|【布局】|【新建布局】。 (2) 工具栏：单击按钮。 (3) 在命令行健入：LAYOUT，回车。 2. 操作步骤如下 命令: _layout 输入布局选项 [复制(C)/删除(D)/新建(N)/样板(T)/重命名(R)/另
土木工程CAD第4章土木工程图形的编辑
图4-17延伸应用图例
4.3编辑对象
4.3.4 拉伸
功能
使用拉伸命令可以在一个方向上按用户 所指定的尺寸拉伸、缩短对象。编辑过 程中除被伸长、缩短的对象外，其他图
形对象间的几何关系将保持不变。
4.3编辑对象
可进行拉伸的对象有圆弧、 椭圆弧、直线、多段线、二 维实体、射线和样条曲线等。 执行“修改”→“拉伸”菜 单命令或单击“标准”工具 栏上的“拉伸”按钮，进行 对象拉伸操作，如图4-18所 示。
图4-15指定参照长度缩放对象
4.3编辑对象
4.3.2 修剪
利用该工具可以以指定对象为修剪边界， 将超出修剪边界的部分删除。修剪边可 以同时作为被修剪边执行修剪操作。执 行修剪操作的前提条件是：修剪对象必
须与修剪边界相交。 单击“修剪”按钮，选取修剪的边界并右 击。然后选取要删除的多余图元，即可将多
何位置关系的图形对象之间。
功能和区别
4.3编辑对象
1.倒角
执行“修改”→“倒 角”菜单命令或单击 “标准”工具栏上的 “倒角”按钮，进行倒 角操作，如图4-21所示。
图4-21倒角应用图例1
4.3编辑对象
在桥涵工程图中， 墩帽、涵洞和隧道 都有帽石，帽石的 抹角用倒角命令画 图效率较高，如图 4-22所示。
图4-22倒角应用图例2
4.3编辑对象
2.圆角
功能
圆角命令使一个指定半径的圆弧与两 个对象相切。可以对成对的直线、多 段线的直线段、圆、圆弧、射线或构 造线进行圆角，也可以对互相平行的 直线、构造线和射线进圆角。圆角命 令更擅长处理多段线，它不仅可以处 理一条多段线的两个相交片段，还可
以处理整条多段线。
土木工程CAD
第4章 土木工程图形的编辑
CAD基础2010第四讲绘图命令及图层解读

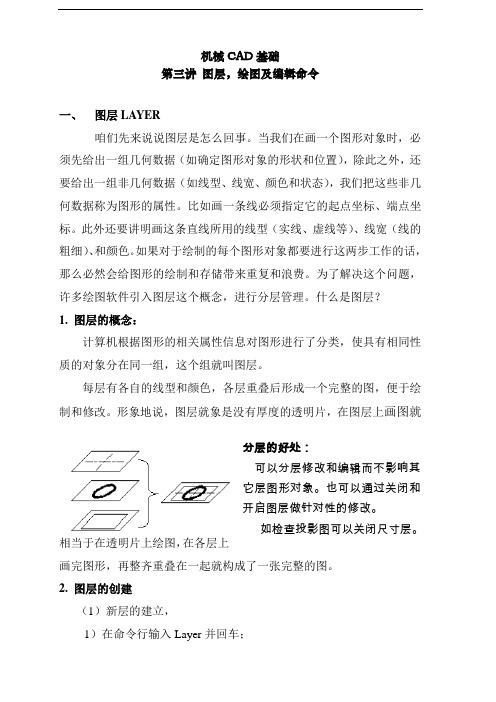

机械CAD基础第三讲图层，绘图及编辑命令一、图层LAYER咱们先来说说图层是怎么回事。
当我们在画一个图形对象时，必须先给出一组几何数据（如确定图形对象的形状和位置），除此之外，还要给出一组非几何数据（如线型、线宽、颜色和状态），我们把这些非几何数据称为图形的属性。
比如画一条线必须指定它的起点坐标、端点坐标。
此外还要讲明画这条直线所用的线型（实线、虚线等）、线宽（线的粗细）、和颜色。
如果对于绘制的每个图形对象都要进行这两步工作的话，那么必然会给图形的绘制和存储带来重复和浪费。
为了解决这个问题，许多绘图软件引入图层这个概念，进行分层管理。
什么是图层？1. 图层的概念：计算机根据图形的相关属性信息对图形进行了分类，使具有相同性质的对象分在同一组，这个组就叫图层。
每层有各自的线型和颜色，各层重叠后形成一个完整的图，便于绘制和修改。
形象地说，图层就象是没有厚度的透明片，在图层上画图就分层的好处：可以分层修改和编辑而不影响其它层图形对象。
也可以通过关闭和开启图层做针对性的修改。
如检查投影图可以关闭尺寸层。
相当于在透明片上绘图，在各层上画完图形，再整齐重叠在一起就构成了一张完整的图。
2. 图层的创建（1）新层的建立，1）在命令行输入Layer并回车；2）打开下拉菜单Format选Layer；3）在图层工具条上单击Layers图标按钮。
出现图层特性管理器（可对图层进行设置）点击“新建”生成一个新层。
（2）颜色的设置，点取新层的“颜色”选项，将出现选择颜色对话框，添加相应的颜色。
（3）线型设置，点取新层的“线型”选项，将出现选择线形对话框，如果选择框中没有对应线型，可点击“加载”按钮，从线型库中添加到选择框中，然后再选择对应的线型。
推荐以下线型：中心线CENTER虚线DASHED双点画线PHANTOM实线CONTINUOUS画实线、文字、剖面线。
（4）线宽设置，点取新层的“线型”选项，将出现选择线宽对话框，国标规定粗线是细线的2倍，图层中默认的线宽是0.25mm（在菜单工具/选项/用户系统配置中可以看到），因而粗实线线宽要设为0.5mm。
CAD制图基础培训课件ppt
CAD软件利用计算机技术来辅助设计师进行各种设计工作，包括绘图、建模、 渲染、工程分析和优化等。它广泛应用于建筑、机械、电子、航空航天、汽车 等领域。
cad软件发展历程
总结词
CAD软件的发展经历了从手工绘图到计算机辅助绘图，再到三维建模的过程。
详细描述
在早期，设计师使用手工绘图的方式进行设计。随着计算机技术的发展，出现了计算机辅助绘图（CAD）软件， 可以方便地绘制二维图纸。随着技术的进步，三维建模软件逐渐成为主流，可以更加直观地表现设计意图，并进 行更准确的分析和优化。
总结词：在安装CAD软件时，可能会遇到安装程序无 法启动、安装过程中出现错误提示等问题。
软件配置问题
详细描述：根据工作需求调整界面元素，设置绘图界限 ，选择合适的单位和比例等。确保软件配置符合个人习 惯和行业标准。
绘图操作常见问题
绘图命令不熟悉
详细描述：熟练掌握常用的绘图命令，如直线、圆、矩 形等，并了解其使用方法和技巧。通过实践操作加深对 命令的理解。 总结词：在绘制复杂图形时，图层管理变得尤为重要， 不合理的图层设置会影响绘图效率。
三维建模基础
三维建模概念
了解三维建模的基本概念和原理，掌握三维模型的创建和编 辑方法。
三维模型应用
学习如何将三维模型应用于实际工程设计中，提高设计的直 观性和准确性。
渲染与输出设置
渲染设置
了解渲染的基本概念和原理，掌握渲染设置的方法，提高渲染效果的质量。
输出设置
学习如何设置输出参数，以便将cad制图输出为所需的格式，如pdf、jpg等。
绘制建筑立面图
使用“LINE”和“elevation”命令 ，按照建筑立面图规范绘制建筑物的 正立面或侧立面。
2024版中望CAD绘图培训教程PPT1
重生成命令 （Regen）
鸟瞰视图 （Aerial…
用于重新生成当前视图的图 提供整个图形的缩略图，方
形数据。
便快速定位到特定区域。
03
绘制基本图形
Chapter
绘制直线
直线工具
使用直线工具可以绘制直线段，通过指定起点和终点 来确定直线的位置和方向。
坐标输入
在绘制直线时，可以通过输入坐标值来精确定位直线 的起点和终点。
文字注释方法及编辑
单行文字
创建单行文字注释，可设置字体、 大小、颜色等属性。
01
02
文字样式
03
定义和管理文字样式，包括字体、 大小、倾斜角度等。
04
多行文字
创建多行文字注释，支持段落、 格式化和特殊字符。
文字编辑
修改现有文字注释的内容、格式 和属性。
表格创建与编辑
01
表格样式
定义表格的样式，包括边框、背景 色、文字样式等。
查看电子传递结果
展示电子传递后的结果，包括生成的文件列 表及文件夹结构。
THANKS
感谢观看
04
编辑图形
Chapter
选择对象
01
通过单击选择对象
02
通过窗口选择对象
03
通过交叉窗口选择 对象
04
通过快速选择对话 框选择对象
修改对象
01 使用“修改”工具栏中的工具进行修改
02
使用“特性”选项板进行修改
03
使用夹点进行修改
04
使用命令行进行修改
复制、移动和删除对象
复制对象
使用“复制”命令或快捷键“CO”进行复制， 然后选择复制基点并指定第二点作为复制的位 置。
CAD中常用的编辑命令介绍
CAD中常用的编辑命令介绍CAD（计算机辅助设计）是一种广泛应用于工程设计和绘图领域的软件。
在CAD中，有许多编辑命令可供用户使用，以便更高效地编辑和修改设计图纸。
本文将介绍一些常用的CAD编辑命令和它们的使用技巧。
1. 移动命令（Move）：该命令用于移动图形对象或选择的一组对象。
可以通过指定基点和目标点来完成移动操作。
例如，选择移动命令后，选择要移动的对象，然后输入“M”（移动）命令后，指定基点和目标点即可完成移动操作。
2. 复制命令（Copy）：该命令用于复制所选图形对象的副本。
与移动命令类似，复制命令也需要指定基点和目标点。
用户还可以通过输入M命令来调用复制命令。
例如，选择复制命令后，选择要复制的对象，然后输入“M”（移动）命令后，指定基点和目标点即可完成复制操作。
3. 旋转命令（Rotate）：该命令用于旋转所选的图形对象。
用户需要指定旋转基点和旋转角度。
例如，选择旋转命令后，选择要旋转的对象，然后输入“R”（旋转）命令后，指定旋转基点和旋转角度即可完成旋转操作。
4. 缩放命令（Scale）：该命令用于按比例缩放所选的图形对象。
用户需要指定缩放基点和缩放因子。
例如，选择缩放命令后，选择要缩放的对象，然后输入“SC”（缩放）命令后，指定缩放基点和缩放因子即可完成缩放操作。
5. 多段线命令（Polyline）：该命令用于创建多边形线条。
用户可以通过指定各个端点或控制点来创建多段线。
例如，选择多段线命令后，依次指定每个端点或控制点即可完成多段线的创建。
6. 偏移命令（Offset）：该命令用于在所选对象的基础上生成一个平行的副本，它可以用于在设计中生成平行线、平行曲线等。
例如，选择偏移命令后，选择要偏移的对象，然后输入“O”（偏移）命令后，指定偏移距离即可完成偏移操作。
7. 裁剪命令（Trim）：该命令用于将所选对象的一部分裁剪掉。
用户可以通过选择一个或多个裁剪边界来指定需要裁剪的部分。
例如，选择裁剪命令后，选择需要裁剪的对象，然后输入“TR”（裁剪）命令后，选择裁剪边界即可完成裁剪操作。
2024版全新CADPPT课件
