扩散膜涂布工艺
绍兴扩散板静电膜生产过程
绍兴扩散板静电膜生产过程一、前言绍兴扩散板静电膜是一种新型的材料，它具有优异的性能和广泛的应用领域。
本文将介绍绍兴扩散板静电膜生产过程。
二、原材料准备1. 聚丙烯薄膜：选择高质量的聚丙烯颗粒，经过挤出成型后制成聚丙烯薄膜。
2. 静电复合剂：选择高分子复合材料，添加静电助剂制成静电复合剂。
三、生产工艺流程1. 聚丙烯薄膜涂布：将聚丙烯薄膜放置在涂布机上，通过涂布机将静电复合剂均匀地涂布在聚丙烯薄膜表面。
2. 扩散板压花：将涂布好的聚丙烯薄膜送至扩散板压花机上，在高温高压下进行压花处理，使其表面形成扩散板纹路。
3. 静电吸附：经过扩散板压花后的聚丙烯薄膜表面形成了静电场，将其放置在静电吸附机上，通过静电吸附将聚丙烯薄膜与扩散板分离。
4. 静电膜剥离：将经过静电吸附的聚丙烯薄膜送至静电膜剥离机上，在高温高压下进行剥离处理，使其表面形成均匀的静电场。
四、生产设备介绍1. 涂布机：用于将静电复合剂均匀地涂布在聚丙烯薄膜表面。
2. 扩散板压花机：用于在聚丙烯薄膜表面形成扩散板纹路。
3. 静电吸附机：用于通过静电吸附将聚丙烯薄膜与扩散板分离。
4. 静电膜剥离机：用于在高温高压下进行剥离处理，使其表面形成均匀的静电场。
五、生产工艺参数1. 涂布速度：5-10m/min2. 扩散板温度：150-180℃3. 扩散板压力：0.5-1.0MPa4. 静电吸附时间：5-10s5. 静电膜剥离温度：150-180℃6. 静电膜剥离压力：0.5-1.0MPa六、产品性能指标1. 表面电阻率：10^6-10^9Ω/sq2. 厚度误差：±3%3. 拉伸强度：≥30MPa4. 断裂伸长率：≥200%5. 热收缩率：≤2%七、结论绍兴扩散板静电膜生产过程是一个复杂的过程，需要严格控制工艺参数和原材料质量。
通过科学的生产工艺和优质的原材料，可以生产出优异性能的绍兴扩散板静电膜，为广大用户提供更好的产品和服务。

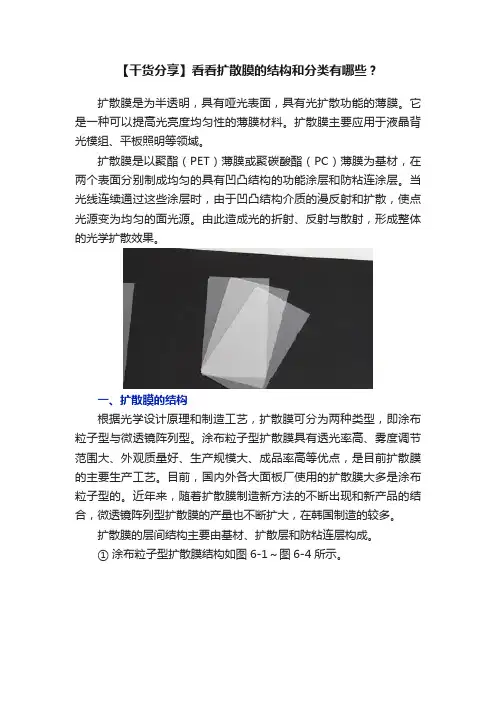

【干货分享】看看扩散膜的结构和分类有哪些？
【干货分享】看看扩散膜的结构和分类有哪些？扩散膜是为半透明，具有哑光表面，具有光扩散功能的薄膜。
它是一种可以提高光亮度均匀性的薄膜材料。
扩散膜主要应用于液晶背光模组、平板照明等领域。
扩散膜是以聚酯（PET）薄膜或聚碳酸酯（PC）薄膜为基材，在两个表面分别制成均匀的具有凹凸结构的功能涂层和防粘连涂层。
当光线连续通过这些涂层时，由于凹凸结构介质的漫反射和扩散，使点光源变为均匀的面光源。
由此造成光的折射、反射与散射，形成整体的光学扩散效果。
一、扩散膜的结构根据光学设计原理和制造工艺，扩散膜可分为两种类型，即涂布粒子型与微透镜阵列型。
涂布粒子型扩散膜具有透光率高、雾度调节范围大、外观质量好、生产规模大、成品率高等优点，是目前扩散膜的主要生产工艺。
目前，国内外各大面板厂使用的扩散膜大多是涂布粒子型的。
近年来，随着扩散膜制造新方法的不断出现和新产品的结合，微透镜阵列型扩散膜的产量也不断扩大，在韩国制造的较多。
扩散膜的层间结构主要由基材、扩散层和防粘连层构成。
①涂布粒子型扩散膜结构如图6-1～图6-4所示。
涂布粒子型扩散膜的扩散涂层是粒子均匀分散在胶层中，胶层黏附在聚酯薄膜表面，大小混配的粒子是光扩散的主要介质。
防粘连层是在基材下面附有间隔的小凸点，使扩散膜与背光源导光板间由面接触变为点接触，从而防止扩散膜粘在导光板上形成水印，并防止扩散膜对导光板造成划伤等损伤。
②微透镜阵列型扩散膜结构如图6-5所示。
微透镜阵列型扩散膜是通过模具将图案用UV固化树脂转印在薄膜表面，同时以UV照射固化成型。
二、扩散膜的分类1.涂布型扩散膜按照固化方式的不同，又可分为热固化型和UV固化型两种。
2.UV固化型按照涂布液和涂布头的不同，又分为粒子添加型和毛面辊印刷型两种。
3.扩散膜按规格不同，又可分为大尺寸、中尺寸和小尺寸，大尺寸主要用于电视，中尺寸主要用于笔记本电脑、显示器等，小尺寸主要用于手机、导航仪、仪表等。
在LCD背光源模组中，扩散膜是必不可少的材料之一，扩散膜按性能及组装位置不同，又可分为上扩散膜和下扩散膜。
薄膜涂布工艺技术
薄膜涂布工艺技术薄膜涂布工艺技术是一种用于将薄膜材料均匀涂布到基材上的技术。
它在许多领域中都有广泛的应用，例如包装、印刷、电子和光学等。
薄膜涂布工艺技术的关键是实现均匀的膜层厚度和良好的附着性。
薄膜涂布工艺技术通常包括以下几个步骤：涂布材料的选择、溶液配制、涂布设备的调整和涂布过程的控制。
首先，根据应用需求选择适合的涂布材料，如树脂、溶剂和添加剂等。
其次，根据材料的特性进行溶液的配制，确保溶液具有适当的黏度和流动性。
然后，调整涂布设备的参数，如涂布速度、涂布压力和温度等，以实现均匀的涂布。
最后，在涂布过程中实施有效的质量控制措施，例如使用在线监测系统检测膜层厚度和表面质量，以及定期进行样品测试。
薄膜涂布工艺技术的关键问题是实现均匀的膜层厚度和良好的附着性。
在涂布过程中，涂布设备的调整是确保膜层厚度均匀的关键。
涂布速度、涂布压力和温度等参数的合理选择可以有效地控制膜层的厚度。
而良好的附着性是膜层与基材之间的结合力。
为了改善附着性，一种常用的方法是在基材表面进行预处理，如膜面清洁、表面活化和化学涂覆等。
此外，合适的涂布材料选择和溶液配制也会对附着性产生影响。
薄膜涂布工艺技术的优势包括以下几个方面。
首先，薄膜涂布可以实现快速、高效的生产。
相比其他涂覆技术，薄膜涂布工艺技术可以实现较高的涂布速度和较短的生产周期。
其次，薄膜涂布可以实现高质量的涂层。
由于涂布工艺的控制和质量监测手段的提高，薄膜涂布可以实现均匀的膜层厚度和良好的表面质量。
此外，薄膜涂布还可以实现多样化的应用。
根据涂布材料的不同，薄膜涂布可以应用于不同的领域，如食品包装、印刷电路板和太阳能电池等。
总之，薄膜涂布工艺技术是一种关键的涂布技术。
它可以实现均匀的膜层厚度和良好的附着性，具有快速、高效和高质量的优势。
通过合理选择涂布材料，进行溶液配制和涂布设备的调整，可以实现多样化的应用。
薄膜涂布工艺技术在各行各业中都有着广泛的应用前景。

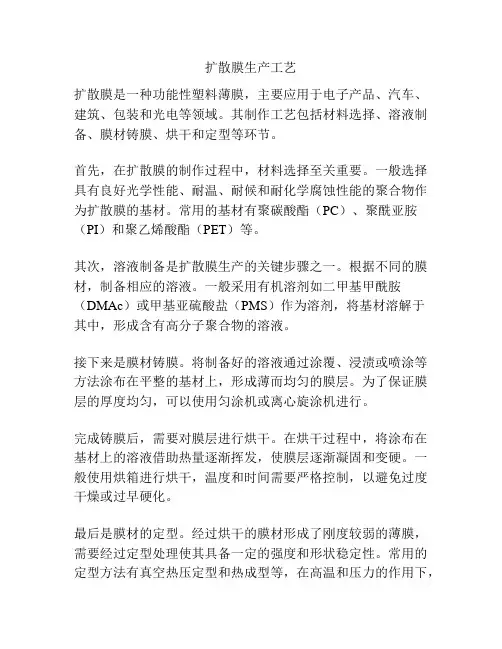

扩散膜生产工艺
扩散膜生产工艺扩散膜是一种功能性塑料薄膜，主要应用于电子产品、汽车、建筑、包装和光电等领域。
其制作工艺包括材料选择、溶液制备、膜材铸膜、烘干和定型等环节。
首先，在扩散膜的制作过程中，材料选择至关重要。
一般选择具有良好光学性能、耐温、耐候和耐化学腐蚀性能的聚合物作为扩散膜的基材。
常用的基材有聚碳酸酯（PC）、聚酰亚胺（PI）和聚乙烯酸酯（PET）等。
其次，溶液制备是扩散膜生产的关键步骤之一。
根据不同的膜材，制备相应的溶液。
一般采用有机溶剂如二甲基甲酰胺（DMAc）或甲基亚硫酸盐（PMS）作为溶剂，将基材溶解于其中，形成含有高分子聚合物的溶液。
接下来是膜材铸膜。
将制备好的溶液通过涂覆、浸渍或喷涂等方法涂布在平整的基材上，形成薄而均匀的膜层。
为了保证膜层的厚度均匀，可以使用匀涂机或离心旋涂机进行。
完成铸膜后，需要对膜层进行烘干。
在烘干过程中，将涂布在基材上的溶液借助热量逐渐挥发，使膜层逐渐凝固和变硬。
一般使用烘箱进行烘干，温度和时间需要严格控制，以避免过度干燥或过早硬化。
最后是膜材的定型。
经过烘干的膜材形成了刚度较弱的薄膜，需要经过定型处理使其具备一定的强度和形状稳定性。
常用的定型方法有真空热压定型和热成型等，在高温和压力的作用下，使膜材收缩和固化，形成最终的扩散膜。
总之，扩散膜的生产工艺包括材料选择、溶液制备、膜材铸膜、烘干和定型等多个环节。
这些环节的精确控制和工艺参数的合理配置对于膜材的质量和性能具有重要影响。
未来，随着科学技术的不断发展，扩散膜制作工艺也会进一步完善，为更多领域的应用提供优质的膜材产品。

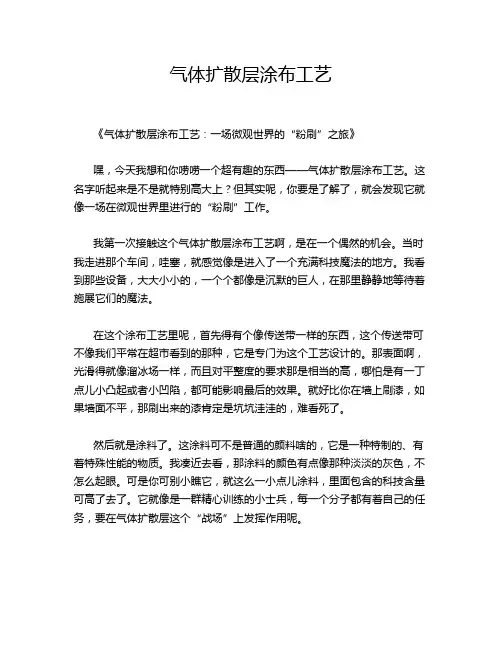

气体扩散层涂布工艺
气体扩散层涂布工艺《气体扩散层涂布工艺：一场微观世界的“粉刷”之旅》嘿，今天我想和你唠唠一个超有趣的东西——气体扩散层涂布工艺。
这名字听起来是不是就特别高大上？但其实呢，你要是了解了，就会发现它就像一场在微观世界里进行的“粉刷”工作。
我第一次接触这个气体扩散层涂布工艺啊，是在一个偶然的机会。
当时我走进那个车间，哇塞，就感觉像是进入了一个充满科技魔法的地方。
我看到那些设备，大大小小的，一个个都像是沉默的巨人，在那里静静地等待着施展它们的魔法。
在这个涂布工艺里呢，首先得有个像传送带一样的东西，这个传送带可不像我们平常在超市看到的那种，它是专门为这个工艺设计的。
那表面啊，光滑得就像溜冰场一样，而且对平整度的要求那是相当的高，哪怕是有一丁点儿小凸起或者小凹陷，都可能影响最后的效果。
就好比你在墙上刷漆，如果墙面不平，那刷出来的漆肯定是坑坑洼洼的，难看死了。
然后就是涂料了。
这涂料可不是普通的颜料啥的，它是一种特制的、有着特殊性能的物质。
我凑近去看，那涂料的颜色有点像那种淡淡的灰色，不怎么起眼。
可是你可别小瞧它，就这么一小点儿涂料，里面包含的科技含量可高了去了。
它就像是一群精心训练的小士兵，每一个分子都有着自己的任务，要在气体扩散层这个“战场”上发挥作用呢。
操作人员把涂料小心翼翼地放到一个容器里，这个容器就像是一个小摇篮，稳稳地托着涂料。
接着，通过一个超级精密的装置，涂料就像涓涓细流一样，慢慢地被送到涂布的“刷子”上。
这个“刷子”啊，其实也不是我们传统意义上的刷子，它是一个有着特殊形状和结构的工具，可以精确地控制涂料的流量和涂布的厚度。
我当时眼睛都不敢眨，就盯着看。
只见那涂料均匀地从“刷子”上“流”到气体扩散层上，就像给它穿上了一件薄薄的灰色外套。
这个过程啊，速度不能太快，太快了涂料就涂不均匀；也不能太慢，慢了的话就会影响效率。
操作人员就像一个技艺高超的画家，眼睛紧紧盯着涂布的过程，手还不时地调整着各种参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扩散膜涂布工艺集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）在LCD背光源的材料组成中，扩散膜几乎是必不可少的材料之一。
扩散膜按制作方法分类，有涂布式及非涂布式两种。
其中涂布式扩散膜具有透光率较高，雾度调节范围大，外观质量好，为高端背光源产品的扩散膜首选品种。
扩散膜按形态分，有卷料和片料两种。
本文只介绍涂布式卷料扩散膜（简称扩散膜）的生产技术。
据调查，业内人士对扩散膜的了解分为三个层次：使用者为第一层次，裁切者为第二层次，涂布者为第三层次。
鉴于业内大多数人士对前两个层次了解较多，本文将不作介绍。
扩散膜涂布，具有技术含量较高，资金投入较大，生产效率极高，经济效益非常可观的特点。
因而国内有一部分人总想涉足而又不敢轻易涉足。
本文将特别介绍这第三层次，希望对想涉足的这一部人有一定参考价值。
第三层次也可以叫做母卷制作。
目前世界上主要扩散膜生产厂家有：日本的惠和（KEIWA）、智积电（TSUJIDEN）及KIMOTO；韩国的SKC、新和(shinwha)及世韩 (Seahan)；我国台湾省的长兴化工、宣茂科技、华宏新技及岱棱等；国内目前尚处于起步阶段，暂无较大批量供货厂家。
近两年来，笔者作为国内行业的先行者，经历了从扩散膜初探到量产的全过程。
如今，各项技术指标全面达到日本同类扩散膜产品水平。
实现了初期确定的质优价廉目标。
扩散膜生产技术涉及膜片设计、设备选型、材料与配方、涂覆工艺、质量管控等工作。
知识范畴包括：应用光学、有机化学、精密机械、净化工程及背光源技术、涂布工艺学等。
接下来将分六个部分进行介绍，这五个部分是：1. 扩散膜的设计与打样；2. 扩散膜卷料的主要生产设备；3. 扩散膜的涂料配方与配制工艺；4. 扩散膜的涂布工艺与缺陷治理；5. 扩散膜的品质要求与检验方法；一、扩散膜的设计与打样扩散膜的研制和生产，首先是从打样开始的。
这个过程包含了选择目标产品和产品生产的初步可行性论证在内。
这个过程既是整个项目的龙头，也是非常关键的阶段之一。
它能决定这个项目是一路向前还是就此终止。
扩散膜的设计包括扩散膜类别选择和结构设计两大部分。
市面上的扩散膜按用途可以分为底部光背光源用扩散膜；小尺寸背光源用薄型扩散膜（有上扩、下扩之分）；中大尺寸背光源用扩散膜（有上扩、下扩之分）；常规侧部光背光源用高雾度扩散膜。
以上各类扩散膜中，用量最大（90%以上）的是中大尺寸背光源用扩散膜。
扩散层市面上的扩散膜结构大同小异，从上至下分别是：扩散层——基材——隔离层。
特殊一点的有，底部光背光源用扩散膜在基材上下各有一层扩散层，在下扩散层的下面一般还具有粘接层。
基材通常为高透明度PET薄膜，厚度有25、38、50、75、100、125、150、188um几个规格。
扩散层是由涂料干燥后在基材上的附着物，是扩散膜最关键的部分。
隔离层的形成有两种方法，即涂布法和热压法。
隔离的机理是在基材下面附有较大间隔的凸点，使扩散膜与背光源导光板的接触性质，从面接触变为点接触，从而避免背光源在亮检时产生水印状缺陷。
下图为典型扩散膜结构示意图和扩散层显微影像图：在扩散膜项目实施之初，首先要确定主打产品。
主打产品可以在上述扩散膜品种中确定一种优先开发，也可以根据某用户需求定向开发。
选定产品后，接下来的就是打样。
打样所涉及的设备和工具主要有：名称搅拌器干燥箱天平粘度杯涂布器用途搅拌涂料烘干样品配料称重测试粘度人工涂布打样所涉及的主要材料有：名称膜片胶水微粉稀释剂功能助剂用途基材粘接剂扩散粒子稀释胶水改善性能在打样完成之后，需要对打样的效果进行评价。
评价的内容有：1. 涂料中各成分的比例是否合适？2. 胶水、微粉、稀释剂是否有配合不理想的情况？3. 涂布的成膜性能如何？4. 样品的测试结果与同类扩散膜有多大差距？经过打样之后你必须清晰的内容是：1.涂料的固含量和粘度各是多少；2.涂料的干燥条件和时间（包括表面干燥和完全干燥）；3.涂料在基材上的涂覆厚度是多少（包括干膜厚度和湿膜厚度）；4.基材的材质、厚度和表面张力数据。
二、扩散膜卷料的主要生产设备扩散膜卷料的主要生产设备是涂布机。
涂布机的设计与制造质量，直接关系到扩散膜生产的成败。
如何保证涂布机的质量呢？我的体会是要把握三个环节：即确定涂布机技术标准环节；考查选择供应商环节和适应性调整环节。
下面分别加以说明。
1.确定涂布机技术标准环节：在扩散膜设计与打样过程完成后，你就可以根据试验的资料和数据，再加上原材料的供货情况和你期望的生产效率，你就可以初步确定你对涂布机的主要要求。
具体内容有：卷料的内径、外径、宽度和重量；要求涂布的工作速度；烘箱的温度（热风干燥）或者辐射强度（UV固化）；涂层的厚度和厚度误差等。
2.考查选择供应商环节：涂布机是一种变数很大的机械设备，它会因人因产品而异，在所用和所做的涂布机中，完全相同的涂布机几乎找不到。
国外有成熟的扩散膜涂布机，但价钱高而且不一定适应你的涂料体系；国内做涂布机的厂家倒是不少，但没有一家做过真正的扩散膜涂布机。
要在国内做扩散膜涂布机，首先要选择设计能力强、制作工艺精湛的公司，在进行反复有效地沟通之后，也可以把扩散膜涂布机做到比较理想的程度。
3.适应性调整环节：扩散膜涂布机在设备厂家完工后，即便是当时试车没有发现任何问题，以后在使用中，也会出现一些不尽人意的地方，这就需要对设备的适应性进行适时调整。
调整主要是指后续对设备的自我改良和某些新装置的添加。
调整的原因有开始考虑不周的，有生产原材料发生变化的，也有开始就打算等设备回来后再另外解决的。
扩散膜涂布机是一种相对结构复杂，体积庞大，投资巨大的机械设备。
下面请看不同公司生产的扩散膜涂布机的局部影像：对扩散膜涂布机的总体要求是：1.合理的结构和尺寸：涂布机的涂布方式很多，目前在扩散膜涂布机上使用的主要有3种，即刮刀辊涂布、计量辊涂布和喷胶涂布。
设计是具体使用哪一种涂布方式，这要看所用胶水的性质、粘度和固含量。
涂布机的幅宽通常在1米左右，确定幅宽需要考虑基材宽度、生产率及设备制造能力等因素。
涂布机的烘道有热固化和光固化两大类别，烘道的长度主要与涂料干燥性能和要求的涂布速度有关。
扩散膜涂布机的涂布速度一般为10~40米之间，速度太低产能不高，速度太高不利于观察涂布中的缺陷。
2.较高的精度和表面质量要求：我们所讲的扩散膜涂布机，是属于精密涂布机范畴的。
由于扩散膜是一种透明度很高的光学膜片，在涂布时，局部稍微有点厚度不均，马上就可用眼睛看出膜片上有明暗不一的缺陷。
一般扩散膜技规给出的厚度误差为±5%，减去基材厚度误差的1%后，还剩下4%，涂布厚度通常在10~20um。
这就不难看出扩散膜涂布，对涂布机的精度要求是很高的。
表面质量要求包括细小的表面粗糙度、很高的表面硬度和很高的表面抗腐蚀性能。
3.符合在净化车间使用的要求：扩散膜涂布机所生产的产品质量要求，决定扩散膜涂布机必须在净化车间生产。
这就要求制造涂布机的所有材料都不会污染环境和工件，如：油漆是否会脱落；密封件是否会泄露；有没有不便清理的死角等。
4.操作简单、质量稳定：扩散膜涂布机的总长度20~40m，操作者3~5人，电动机多而分散，速度、间隙、压力、温度、张力、对边等可调量一大堆，如果没有简单可靠的操作控制系统来负担大部分工作，是不可能顺利生产的。
目前流行的控制系统是PLC(可编程控制器)控制系统，恐怕这是最起码的控制要求了。
质量稳定指的是涂布机的工作参数一经调定，机器中途不会自己改变。
扩散膜涂布机的组成部件很多，主要的有涂布头、主传动、烘道、放卷、收卷及电气控制等。
以下将从扩散膜涂布的角度，分别加以叙述：1. 涂布头：涂布头是扩散膜涂布机最重要的部件。
涂布头有很多种形式，适合扩散膜涂布的有刮刀辊涂布、计量辊涂布和喷胶涂布3种。
刮刀辊涂布具有涂布厚度调节范围大，适应涂布厚度10~30nm，涂料粘度20~100s的各类胶水的涂布。
计量辊涂布有线辊和网纹辊涂布，适应涂布厚度在10 nm左右，粘度低于20s的各类胶水的涂布。
喷胶涂布不适合油性胶的涂布，特别适合低粘度的水性胶和UV胶的涂布。
扩散膜涂布，对涂布头的要求主要是涂布厚度误差小（<3um）、不易产生机原性涂布缺陷、调整方便、稳定性好和对胶水的适应性广。
为了对胶水的适应性广，有的涂布机同时配备两种涂布头也是常见的事。
2. 主传动：扩散膜涂布机的主传动通常是用钢辊和胶辊组成的对辊。
钢辊主动，决定膜片的运动速度，胶辊通过气缸起压紧作用。
涂布工艺对主传动的要求是：具有稳定的线速度和合适的速度调整范围；传动过程中不损伤、不污染膜片。
3.烘道：扩散膜涂布机的烘道部分的作用是，把涂在基材上的湿胶立即变成干胶，为后续的收卷创造必要的条件。
烘道的干燥方式有热风式和光固式两种。
扩散膜涂布机一般只采用其中一种烘道，有的则两者都有。
这样做的目的是使涂布机对涂料种类的适应性广泛。
因为，烘道的种类完全是由扩散膜涂料的种类决定的。
另外，热风式烘道按所使用的能源不同又有油锅炉的、电热煲的、天然气的和其他能源的。
不管使用什么能源，扩散膜涂布对温度的要求是一样的。
这些要求是：最高温度120℃、温度控制精度≤5℃、初始升温时间≤30分钟。
烘道的温度一定要可以分段设置和调整。
烘道内的风压要均匀，进入烘道的新风要经过净化处理。
烘道内部的结构有气浮式（无接触）和辊道式两种。
有条件的最好设计成气浮式烘箱。
对于辊道式烘箱的托辊，设计时要充分采用避免擦伤膜片的技术。
4.放卷：扩散膜涂布机的放卷机构主要有如下作用：A、用芯轴把待涂覆的基材悬空固定在放卷架上；B、通过磁粉制动器给放卷中的基材施加一定的阻力；C、附属机构控制基材的张力和偏移。
放卷机构包括放卷架、气涨轴、对边（纠偏）机、张力控制器等。
放卷架有单轴和双轴之分，双轴放卷架可在更换基材时减少停机时间。
气涨轴常用的规格有3”和6”两种。
对边机和张力控制器是必不可少的附属机构。
必要时还要加上静电消除、粘尘、储料、接头等功能部件。
5. 收卷：扩散膜涂布机的收卷机构与放卷机构主体部分很相像，它们之间的最大不同点是收卷是主动的，而放卷是被动的。
我们知道膜片的运动速度是由主传动决定的，收卷机构的主动是要保证膜片出主传动后，始终在一定张力条件下收料成卷。
收卷张力的形成通常有两种方法：一种是采用力矩电机为动力收卷；另一种是通过磁粉离合器把旋转力矩传递到收卷芯轴上收卷。
6. 电器控制：扩散膜涂布机的电气控制的执行部件有：电动机、汽缸、加热器等。
控制的方式采用联动控制。
控制部分包括弱电和强电两大部分。
现代涂布机大多采用PLC(可编程控制器)控制，涂布工艺要求PLC尽可能多的将执行部件纳入其控制范围；同时要求PLC的LCD触摸屏（人机界面）设置方便、显示效果好。
